Kia Picanto: Контроллер / блок управления отопителем и кондиционером (полностью автоматический)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Отопление, вентиляция, кондиционирование воздуха / Контроллер / Блок управления обогревателем и кондиционером (полностью автоматический)

Компоненты и расположение компонентов
Компоненты
Панель управления

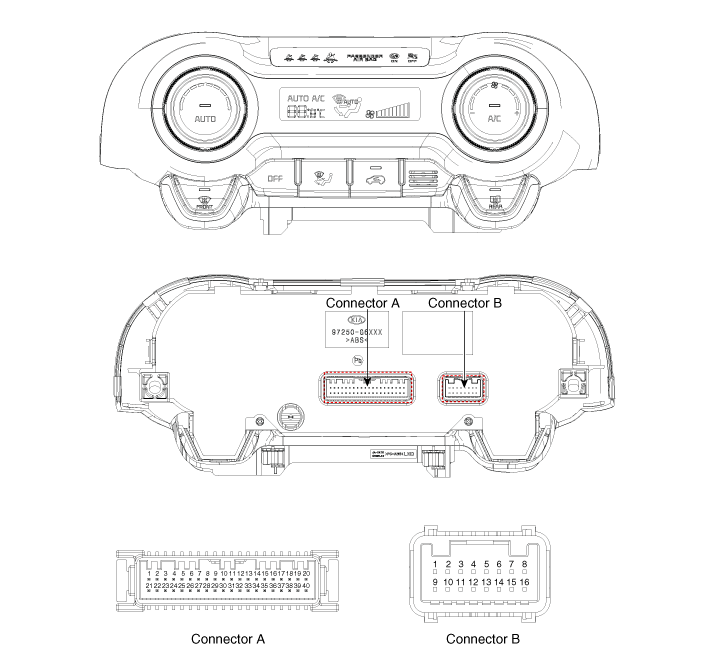

Функция контакта разъема
Нет.
Соединитель А
Соединитель Б
1
Батарея
ПАБ IGN1
2
Батарея ISG (+)
PAB по сигналу
3
Освещение (+)
Сигнал отключения PAB
4
Датчик REF (+5В)
-
5
Обратная связь исполнительного механизма управления режимами
-
6
Привод контроля температуры Обратная связь
-
7
Обратная связь привода впуска
-
8
Датчик испарителя (+)
-
9
Датчик окружающей среды (+)
-
10
Привод управления режимом водителя (вентиляция)
-
11
Привод управления режимом водителя (DEF)
Напоминание о ремнях безопасности
12
Привод контроля температуры (охлаждение)
Напоминание о непристегнутом заднем левом ремне
13
Привод контроля температуры (теплый)
Напоминание о непристегнутом ремне сзади по центру
14
Впускной привод (FRE)
Напоминание о непристегнутом ремне сзади справа
15
Впускной привод (REC)
-
16
HTD
Земля
17
Переключатель заднего обогревателя

18
-
19
-
20
Освещение (-)
21
IGN2
22
IGN1
23
Мотор вентилятора (+)
24
Фотодатчик (-)
25
-
26
-
27
-
28
-
29
-
30
-
31
Фиксатор вне (-)
32
-
33
C_CAN (высокий)
34
C_CAN (низкий уровень)
35
FET (обратная связь по стоку)
36
FET (Ворота)
37
ЭКВ (+)
38
ЭКВ (-)

Процедуры ремонта
Самодиагностика
1.

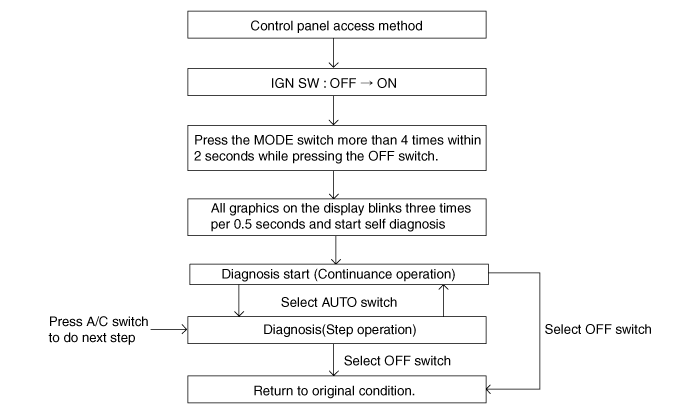

Процесс самодиагностики

2.
Как прочитать код самодиагностики

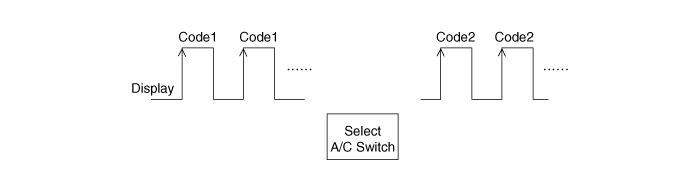

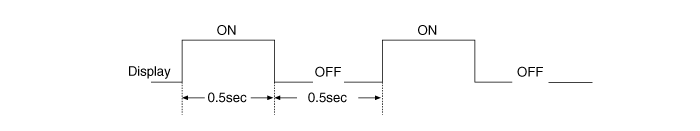

После панель дисплея мигает три раза каждые 0,5 секунды, соответствующий код неисправности мигает на панели отображения температуры настройки каждые 0,5 секунды и будет показывать две цифры. Коды отображаются в числовой формат
3.
Отображение кода неисправности
(1)

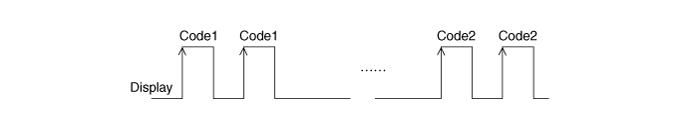

Непрерывная работа: Код DTC один.

(2)
Непрерывная работа: Код DTC больше двух.

(3)
ШАГОВАЯ операция
А.
Нормальный код или один код неисправности аналогичен непрерывной работе.
Б.
Код DTC больше двух.

4.
Если во время проверки отображаются коды неисправностей, проверьте причины неисправности, обратившись к кодам неисправностей.
Отображать
Описание ошибки
00
Нормальный
11
Датчик в салоне разомкнут
12
Короткое замыкание внутриавтомобильного датчика
13
Датчик окружающей среды открыт
14
Короткое замыкание датчика окружающего воздуха
17
Датчик испарителя разомкнут
18
Датчик испарителя короткое замыкание
19
Потенциометр временной дверцы открыт/закорочен- Привод
20
Неисправность потенциометра временной дверцы - Привод
21
Потенциометр дверцы режима открыт/закорочен
22
Неисправность потенциометра дверцы режимов
25
Потенциометр впускной дверцы разомкнут
26
Короткое замыкание потенциометра впускной двери
45
Ошибка сигнала APT CAN
47
Неисправность сигнала RPM CAN
48
Скорость автомобиля Сигнал Неисправность
49
Температура охлаждающей жидкости двигателя Сигнал CAN Неисправность

5.
Отказоустойчивый
НЕТ.
Элемент
Вина
Отказоустойчивый
1
Автомобильный датчик
Открытый или короткий
Контроль со значением 25°C(77.0°F)
2
Датчик температуры окружающей среды
Открытый или короткий
Контроль со значением 20°C(67°F)
3
Датчик температуры испарителя
Открытый или короткий
Контроль со значением -2°C(28,4°F)
4
Датчик температуры воды
Открытый или короткий
Контроль со значением -2°C(28,4°F)
5
Привод контроля температуры
Открытый или короткий
Если установка температуры 17°C-24,5°C, зафиксируйте в положении максимального охлаждения.
Если установка температуры 25°C-32°C, зафиксируйте в положении максимального нагрева.
6
Исполнительный механизм управления режимами
Открытый или короткий
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
7
Привод управления впуском
Открытый или короткий
Зафиксируйте свежую позицию при выборе свежего режима.
Зафиксируйте положение рециркуляции при выборе режима рециркуляции.
9
ECV
Открыть
CF_Fatc_EcvFlt = 01H (ошибка) ECV ВЫКЛ, выход кондиционера ВЫКЛ, крутящий момент 0 Нм
10
VS (скорость автомобиля)
FFh или НЕТ приема
VS-TCU (из TCU2)
11
VS TCU (скорость автомобиля рассчитывается TCU)
FFh или НЕТ приема
Контроль со значением 0 км/ч
12
N (частота вращения двигателя)
НЕТ приема
Контроль со значением 650 об/мин
13
F_N_ENG
FFh или НЕТ приема
Контроль со значением 650 об/мин
14
TPS (сигнал положения дроссельной заслонки)
FFh или НЕТ приема
0%
15
Темп _ ENG
FFh или НЕТ приема
Контроль со значением - 2 °C(28,4°F)
16
R _ TqAcnApvC (Ограничение максимального крутящего момента компрессора кондиционера)
FFh или НЕТ приема
0 Нм (ECV ВЫКЛ.)
17
R _ PAcnC (Выходное значение датчика APT)
FFh или НЕТ приема
0 гПа (ECV ВЫКЛ.)
18
РЛИ _ АС
НЕТ приема
Компрессор ВЫКЛ. (ECV ВЫКЛ.)

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
3.

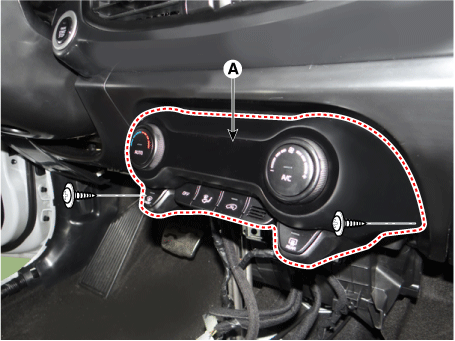

Снимите блок управления отопителем и кондиционером (А).

4.

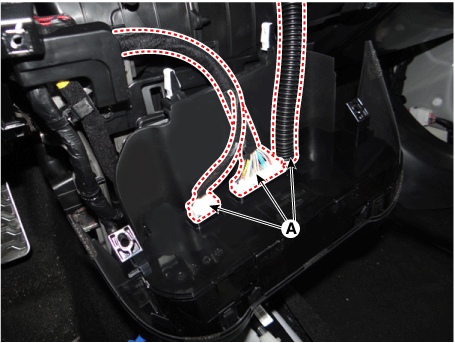

Отсоедините разъемы (А) отопителя и блока управления кондиционером.

5.
Установите в порядке, обратном снятию.
