Ford Escape: Автоматическая коробка передач - Автоматическая коробка передач - HF45 / Сборка - Трансмиссия

Специальные инструменты) / Общее оборудование

204-029
Дышло
205-153 (Т80Т-4000-Ш)
Ручка
307-541
Установщик, подшипник раздаточной шестерни
ТКИТ-2005Д1-Ф
307-591
Калибровочная пластина, подшипник дифференциала/передаточной шестерни
ТКИТ-2006УФ-ФЛМ
ТКИТ-2006УФ-РЯД
307-672
Установщик, руководство по вводу и печать
ТКИТ-2010Д-ФЛМ
ТКИТ-2010D-РЯД
307-680
Стол в сборе (DPS6)
ТКИТ-2010Д-ФЛМ
ТКИТ-2010D-РЯД
307-741
Компрессор пружины, муфта F
307-758
Установщик, сальник полуоси - FWD
307-759
Установщик, сальник полуоси-AWD
307-792
Манометр, дифференциальная предварительная нагрузка
307-793
Установщик, чашка подшипника
307-794
Инструмент для предварительного натяжения прокладок раздаточной шестерни
307-795
Установщик, чашка подшипника
307-821
Установщик съемника ротора двигателя
щуп
Гидравлический пресс

Материалы

Имя Спецификация
Масло для автоматических трансмиссий Motorcraft® MERCON® ULV
ХТ-12-КУЛВ
WSS-M2C949-A,
МЕРКОН® УМО
Ультра силиконовый герметик Motorcraft®
ТА-29
WSS-M4G323-A8

Все автомобили

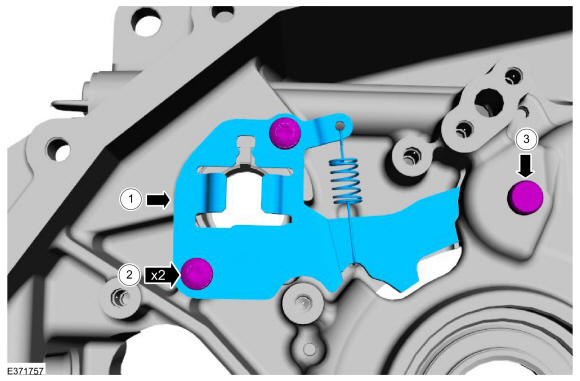

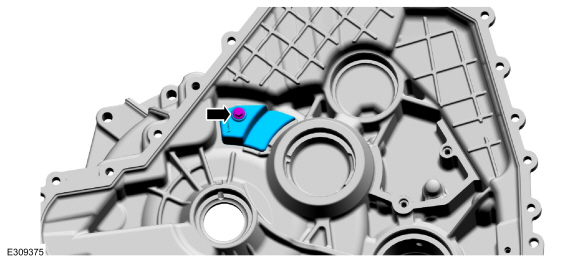

    1. Установите направляющую привода парковочной блокировки и парковочную собачку.
    1. Установите направляющие болты привода блокировки парковки.
      Крутящий момент: 89 фунтов на дюйм (10 Нм)
    1. Установите вал парковочной собачки.
  1. Установите насос для жидкости и фильтр в сборе.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)

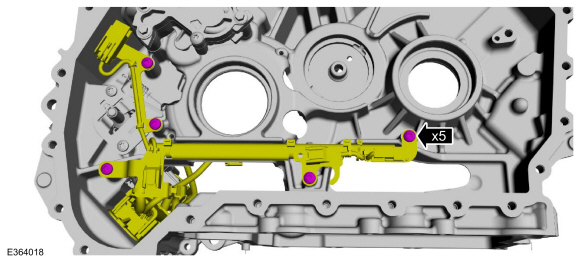

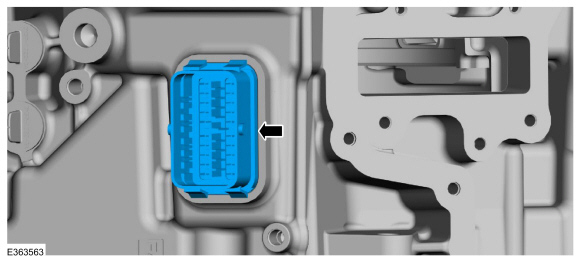

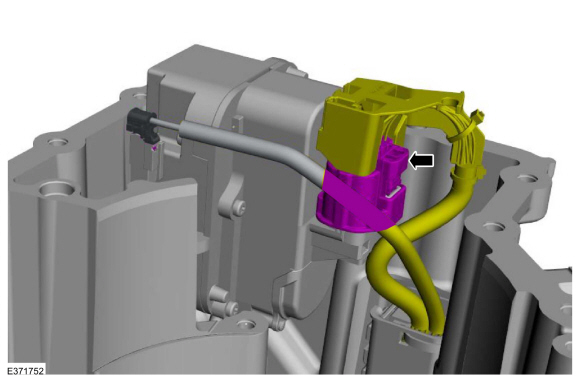

  1. Установите разъем перегородки жгута проводов в картер коробки передач.
  1. Установите болты жгута проводов.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)

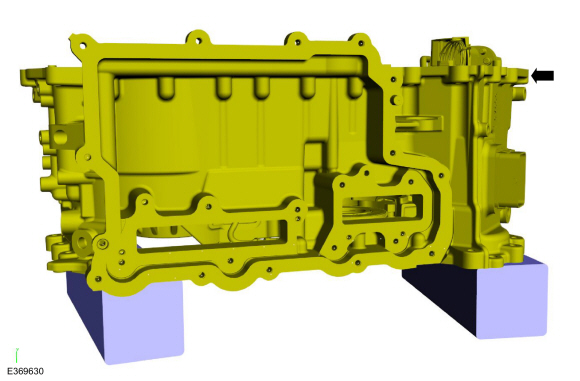

  1. Установите коробку передач на деревянные блоки.
  1. ПРИМЕЧАНИЕ: Убедитесь, что парковочная штанга установлена ​​в направляющую парковочной штанги.

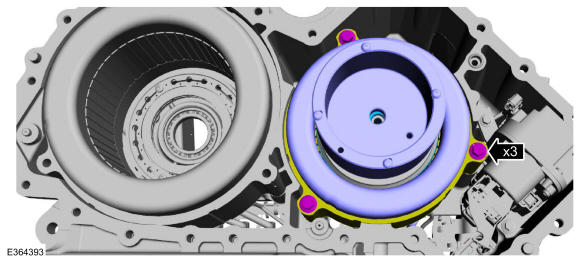

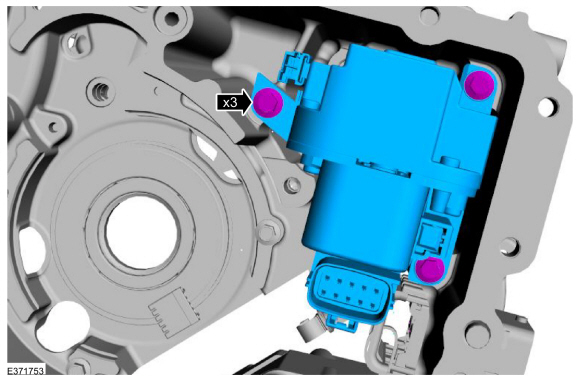

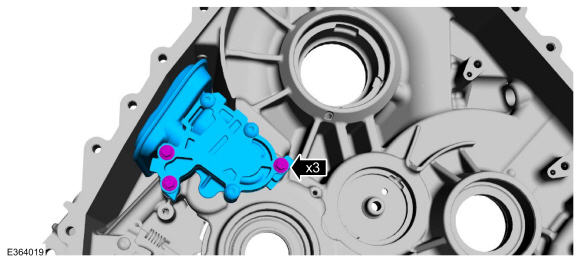

    Установите привод парковочной блокировки и болты.
    Крутящий момент: 97 фунтов на дюйм (11 Нм)

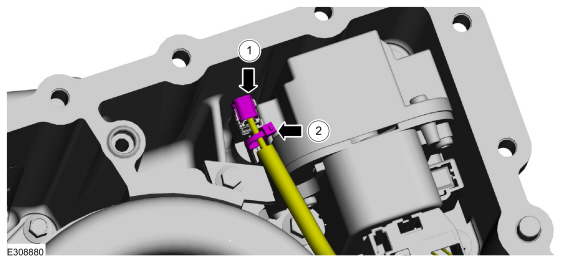

  1. Подсоедините электрический разъем привода блокировки парковки.

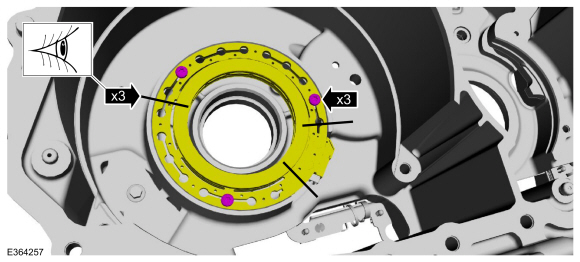

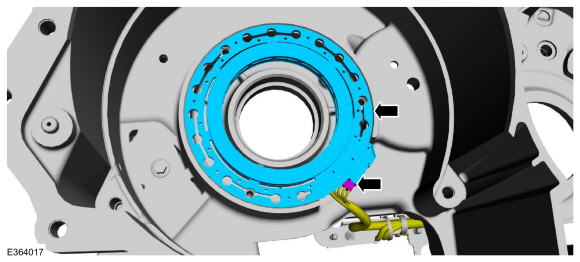

  1. Если он был снят во время разборки, подсоедините и установите резольвер тягового двигателя.
  1. УВЕДОМЛЕНИЕ: Настройка резольвера имеет решающее значение для калибровки и работы передачи.

    Установите болты резольвера тягового двигателя и совместите метки, сделанные при снятии.
    Крутящий момент: 71 фунт на дюйм (8 Нм)

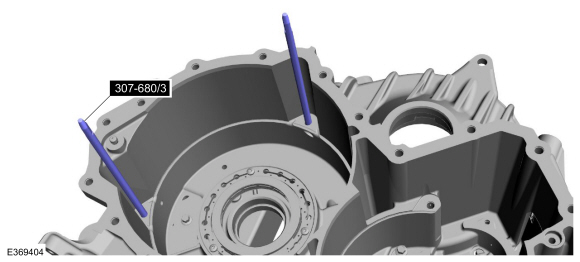

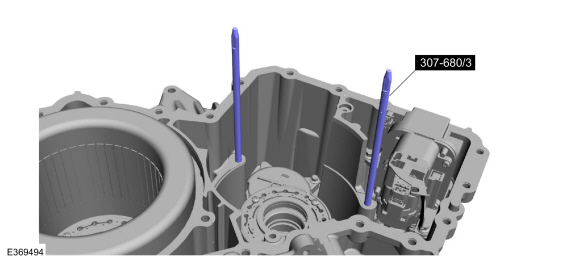

  1. Установите специальные инструменты в отверстия для болтов статора тягового двигателя.
    Используйте специальный сервисный инструмент: 307-680 Стол, сборка (DPS6).
  1. УВЕДОМЛЕНИЕ: При установке статора следите за тем, чтобы не погнуть и не сломать провода статора.

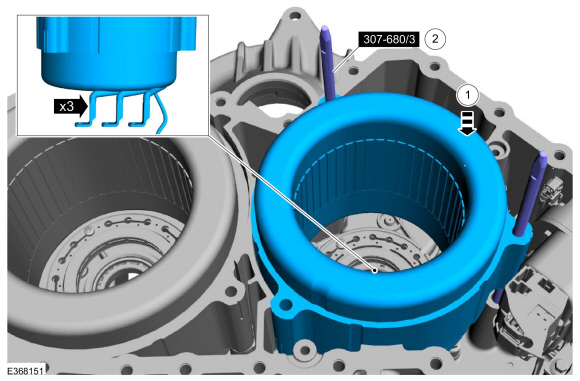

    Поместите статор тягового двигателя на специальные инструменты и установите статор.
    Используйте специальный сервисный инструмент: 307-680 Стол, сборка (DPS6).

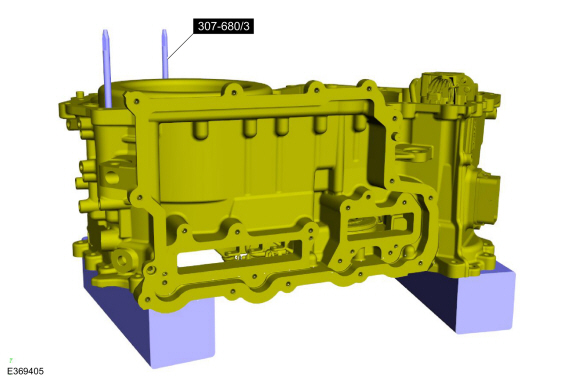

  1. Поместите картер коробки передач обратно на деревянные блоки и снимите специальные инструменты.
    Используйте специальный сервисный инструмент: 307-680 Стол, сборка (DPS6).
  1. Установите зубчатый венец и подшипник.
  1. Установите водило планетарной передачи в сборе.

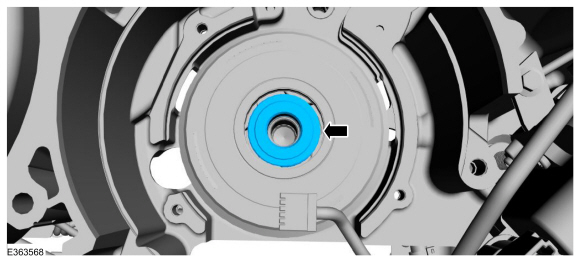

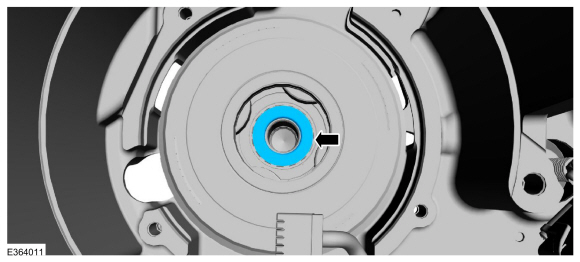

  1. Установите упорный подшипник солнечной шестерни.
  1. Установите солнечную шестерню.

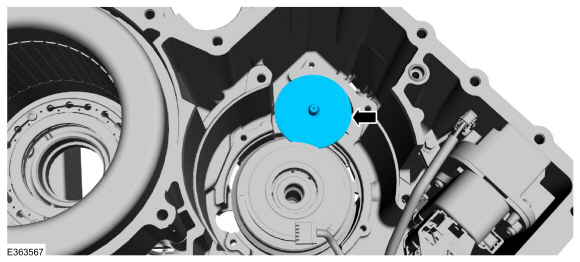

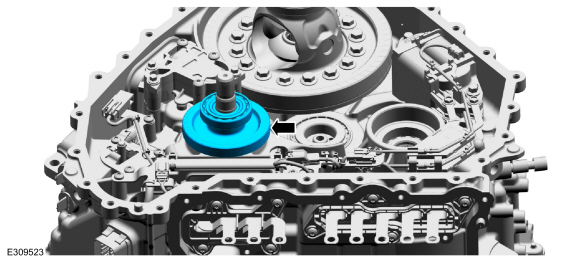

  1. Установите шестерню привода насоса.

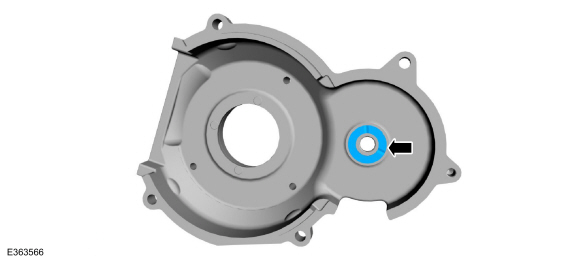

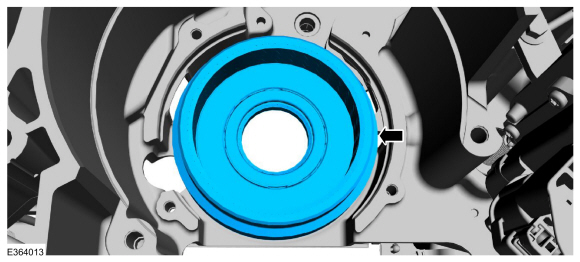

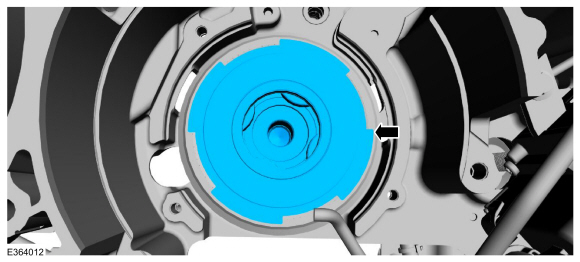

  1. Установите упорную шайбу с крышки опоры водила планетарной передачи.

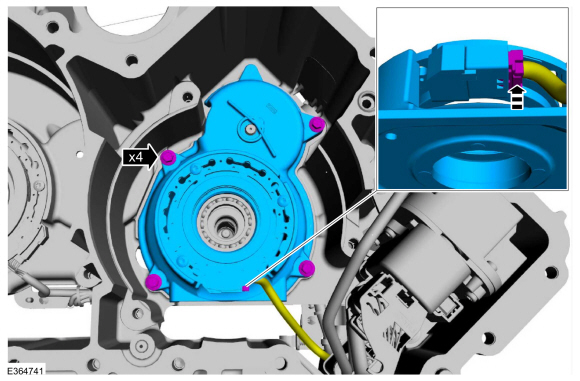

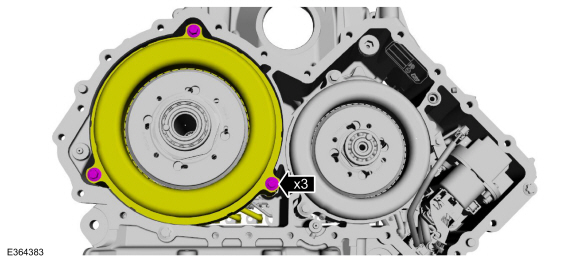

  1. Подсоедините резольвер генератора/стартера, установите крышку опоры водила планетарной передачи и болты.
    Крутящий момент: 97 фунтов на дюйм (11 Нм)
  1. Установите специальные инструменты в отверстия для болтов статора генератора/стартера.
    Используйте специальный сервисный инструмент: 307-680 Стол, сборка (DPS6).
  1. УВЕДОМЛЕНИЕ: При установке статора следите за тем, чтобы не погнуть и не сломать провода статора.

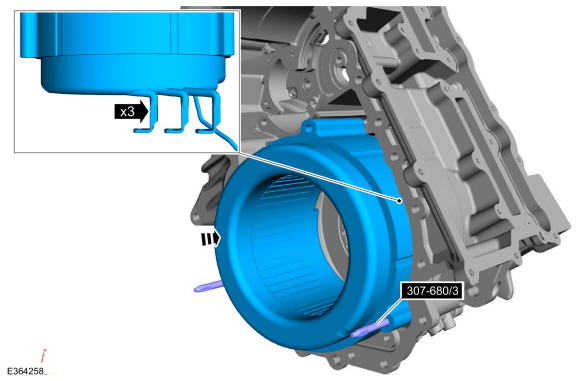

    1. Поместите статор генератора/стартера на специальные инструменты и установите статор.
    1. Снимите специальные инструменты.
      Используйте специальный сервисный инструмент: 307-680 Стол, сборка (DPS6).

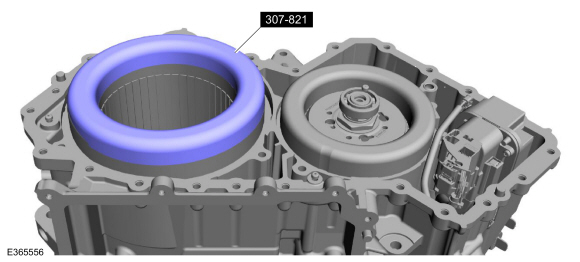

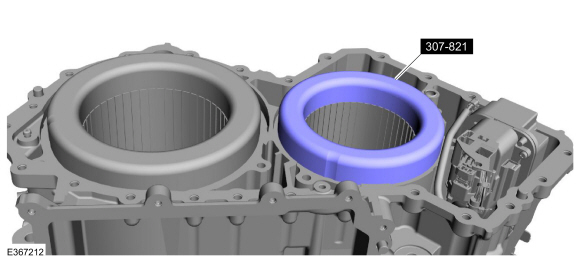

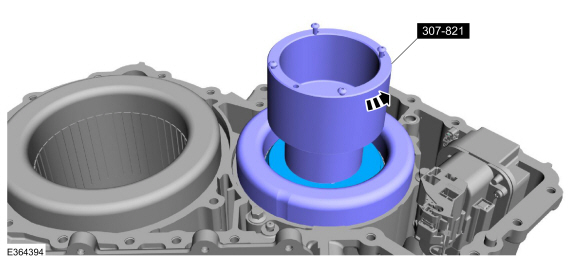

  1. Установите специальный инструмент на обмотки статора генератора/стартера.
    Используйте специальный сервисный инструмент: 307-821 Установщик съемника ротора двигателя.

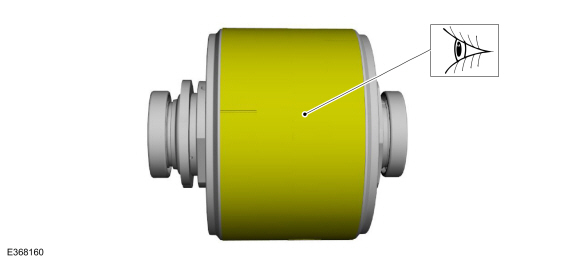

  1. Осмотрите поверхность ротора генератора/стартера на наличие приподнятый металл из-за царапин и потертостей. Удалите весь поднятый металл очень мелкозернистой наждачной бумагой.

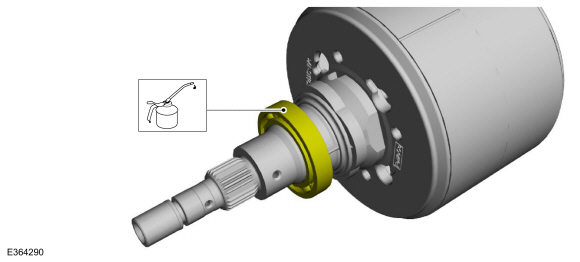

  1. Смажьте опорную поверхность генератора/стартера.
    Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)
  1. ПРИМЕЧАНИЕ: При установке ротора генератора/стартера вал ротора должен совпадать с входным валом и подшипником должен совпадать с отверстием в опорной крышке водила планетарной передачи.


    Используя специальные инструменты, установите ротор генератора/стартера.
    1. Поверните гайку на дышле против часовой стрелки, пока удерживая дышло, чтобы оно не вылетело из ротора.
    1. Когда ротор больше не будет опускаться, снимите специальный инструмент 307-741.

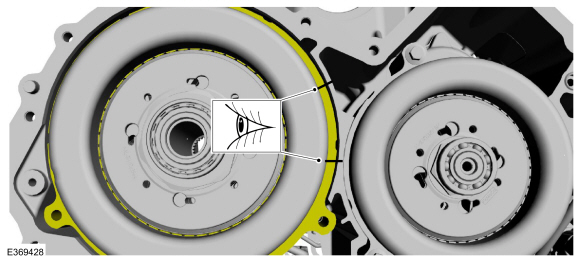

  1. Совместите статор генератора/стартера с метками на картере коробки передач, сделанными при снятии.
  1. Установите болты статора генератора/стартера.
    Крутящий момент: 18 фунт-футов (25 Нм)
  1. Вращайте специальный инструмент, пока ротор генератора/стартера не будет полностью установлен.
    Используйте специальный сервисный инструмент: 307-821 Установщик съемника ротора двигателя.
  1. Проверьте измерения, записанные при разборке, чтобы убедиться, что ротор генератора/стартера полностью установлен.
    1. Подсоедините привод блокировки парковки.
    1. Установите новый стяжной ремень.
  1. Установите специальный инструмент на обмотки статора тягового двигателя.
    Используйте специальный сервисный инструмент: 307-821 Установщик съемника ротора двигателя.

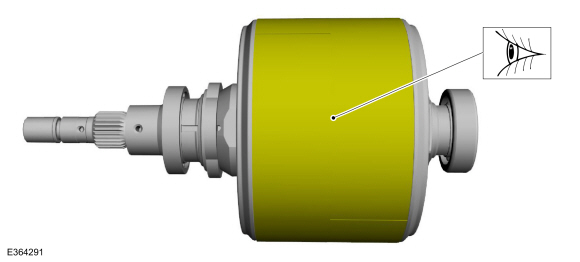

  1. Осмотрите поверхность тягового ротора на наличие приподнятых металла из-за царапин и потертостей. Удалите весь поднятый металл с помощью очень мелкозернистая наждачная бумага.

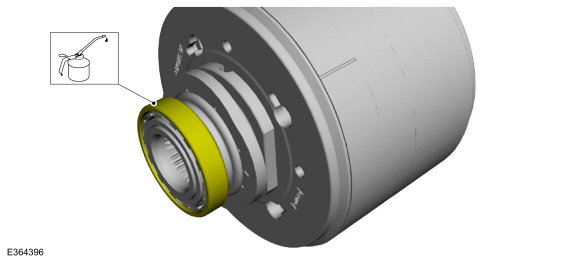

  1. Смажьте опорную поверхность тягового двигателя.
    Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)

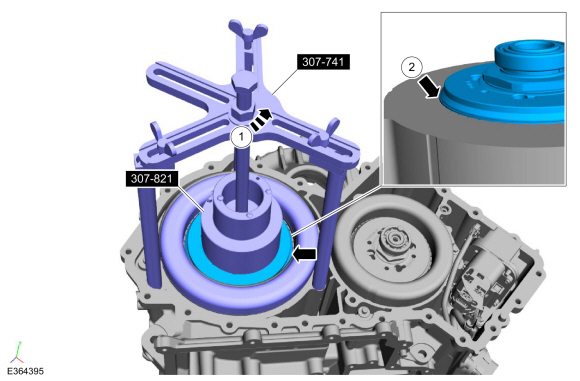

  1. Используя специальные инструменты, установите ротор тягового двигателя.

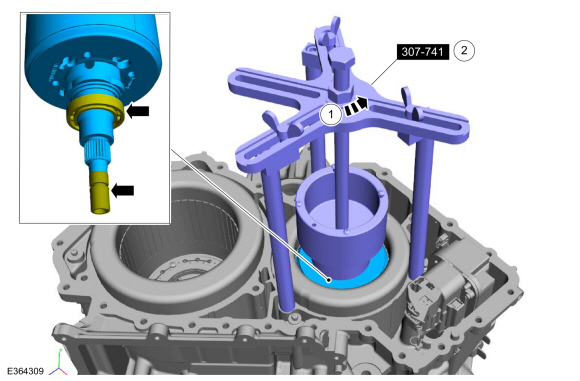

    1. Поверните гайку на дышле против часовой стрелки, пока удерживая дышло, чтобы оно не вылетело из ротора.
      Используйте специальный сервисный инструмент: 307-741 Компрессор пружины, муфта F. , 307-821 Установщик съемника ротора двигателя.
    1. Опустите ротор до нижней части сужающегося края на роторе вровень с верхней кромкой сердечника статора.

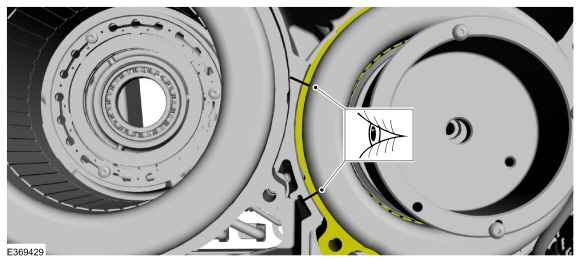

  1. Совместите статор тягового двигателя с метками на картере коробки передач, сделанными при снятии.
  1. Установите болты статора тягового двигателя.
    Крутящий момент: 18 фунт-футов (25 Нм)
  1. Проверьте измерения, записанные при разборке, чтобы убедиться, что ротор тягового двигателя полностью установлен.
  1. Установите крышку картера коробки передач.
    См.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

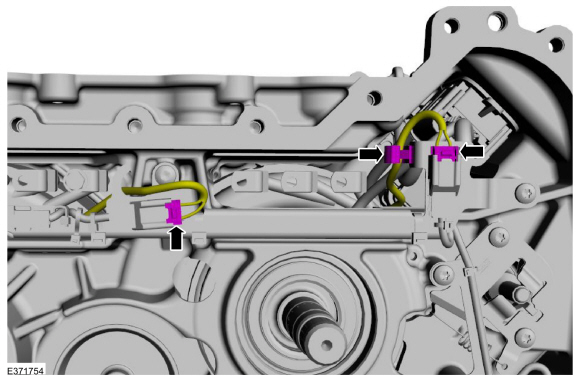

    • Подсоедините электрический разъем статора тягового двигателя.
    • Подсоедините электрический разъем статора генератора/стартера.
    • Прикрепите фиксатор проводки.
  1. Установите клеммы высокого напряжения коробки передач.
    См.: Клеммы высокого напряжения коробки передач (307-01B Automatic Трансмиссия - Автоматическая коробка передач - HF45, разборка и сборка узлов).
  1. УВЕДОМЛЕНИЕ: При установке подшипника нажимайте только на внутреннюю обойму подшипника, иначе подшипник может быть поврежден.

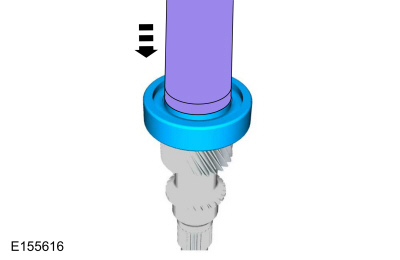

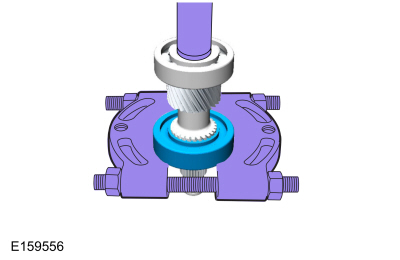

    Напрессовать передний подшипник ведущей шестерни тягового электродвигателя на ведущую шестерню тягового электродвигателя.
    Используйте общее оборудование: гидравлический пресс
  1. Напрессовать задний подшипник ведущей шестерни тягового электродвигателя на ведущую шестерню тягового электродвигателя.
    Используйте общее оборудование: гидравлический пресс

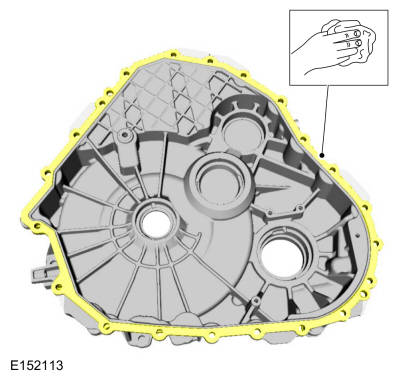

  1. УВЕДОМЛЕНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотнительных поверхностей. Эти инструменты оставляют царапины и выемки, которые создают пути утечки.

    Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.
    См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).
  1. УВЕДОМЛЕНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотнительных поверхностей. Эти инструменты оставляют царапины и выемки, которые создают пути утечки.

    Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.
    См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).

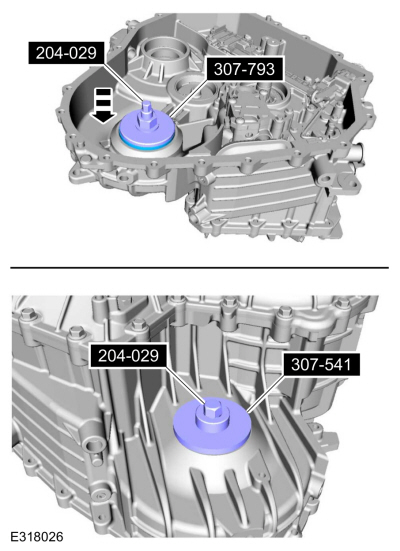

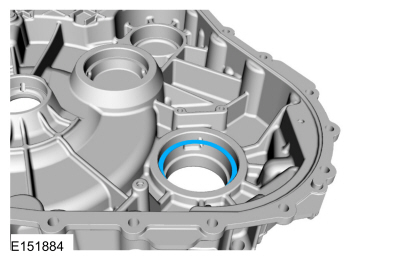

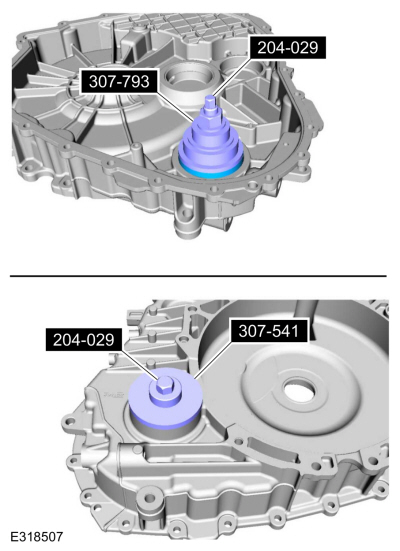

  1. Используя специальный инструмент, установите чашку подшипника бокового дифференциала картера коробки передач.
    Используйте специальный сервисный инструмент: 204-029 Дышло. , 307-793 Установщик, чашка подшипника. , 307-541 Установщик, подшипник раздаточной шестерни.

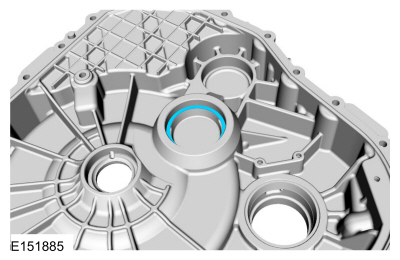

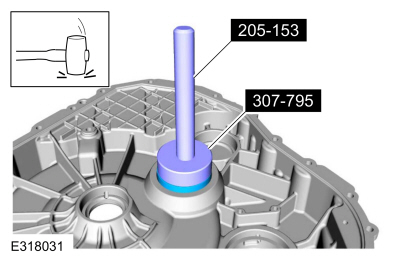

  1. Используя специальный инструмент, установите чашку подшипника раздаточного вала со стороны картера коробки передач.
    Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 307-795 Установщик, чашка подшипника.
  1. Установите узел шестерни раздаточной коробки и шестерню корпуса дифференциала в сборе.

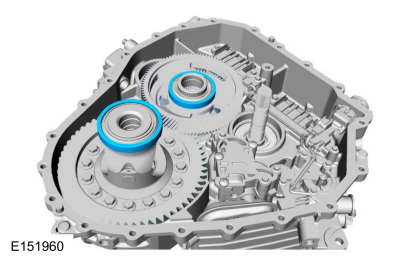

  1. Поместите чашку подшипника дифференциала и чашку подшипника раздаточной коробки на подшипники.

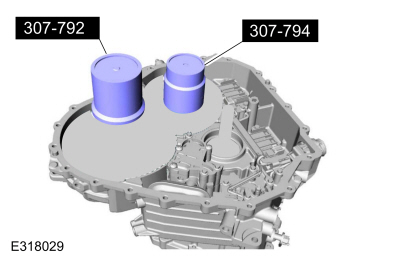

  1. Установите специальные инструменты поверх стаканов подшипников.
    Используйте специальный сервисный инструмент: 307-792 Манометр, дифференциальная предварительная нагрузка. , 307-794 Инструмент для предварительного натяга регулировочной шайбы раздаточной шестерни.

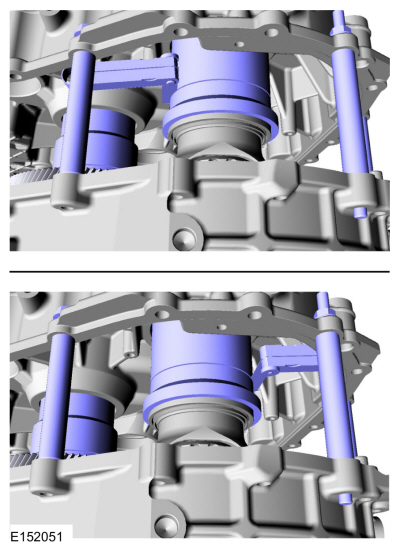

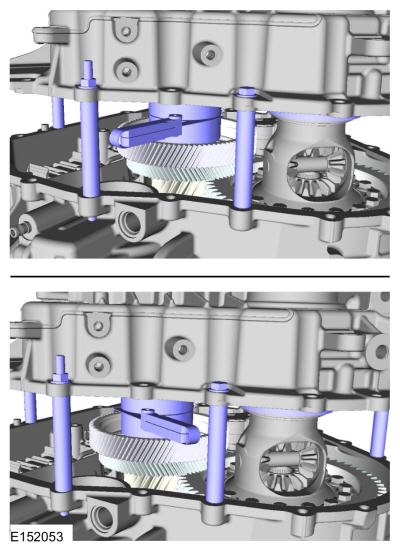

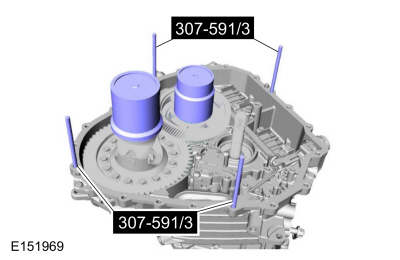

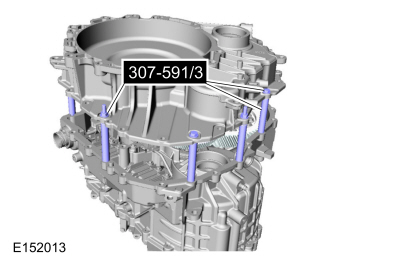

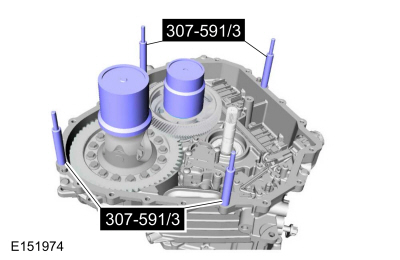

  1. Установите специальные приспособления, поместив прокладки на шпильки.
    Используйте специальный сервисный инструмент: 307-591 Калибровочная прокладка, подшипник дифференциала/передаточной шестерни.
  1. ПРИМЕЧАНИЕ: Убедитесь, что силикон был очищен от обработанная поверхность корпуса трансмиссии и корпуса амортизатора перед Установка регулировочной шайбы подшипника дифференциала/раздаточной шестерни 307-591/3 (4 прокладки) или измерение предварительного натяга может быть неточным.


    Используйте специальный сервисный инструмент: 307-591 Калибровочная прокладка, подшипник дифференциала/передаточной шестерни.

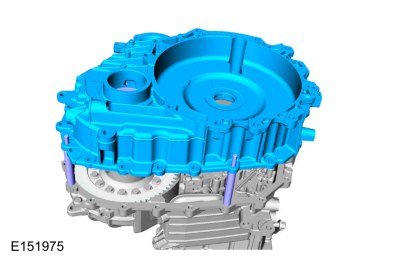

  1. Установите корпус амортизатора на специальные приспособления.
  1. Установите специальные инструменты, установив гайки на шпильки.
    Используйте специальный сервисный инструмент: 307-591 Калибровочная прокладка, подшипник дифференциала/передаточной шестерни.
    Крутящий момент: 18 фунт-футов (24 Нм)

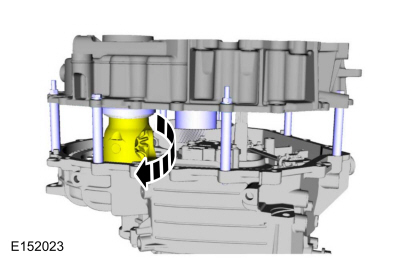

  1. Проверните передаточный вал и дифференциал несколько раз, чтобы закрепить чашки подшипников.

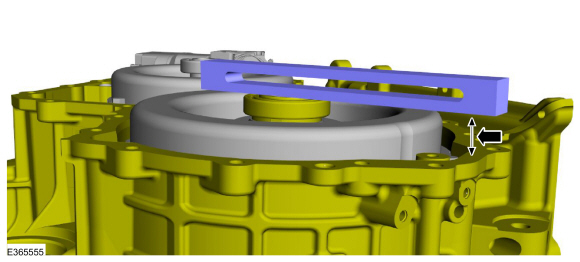

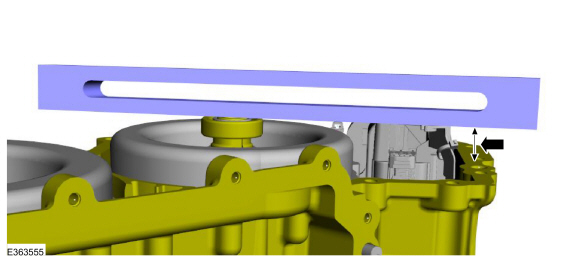

  1. Измерьте и запишите наименьший и наибольший зазор предварительной нагрузки на калибре регулировочных прокладок, подшипник дифференциала/передаточной шестерни 307-591/1. Средний 2 измерения затем добавить 0,16 мм, чтобы получить толщину регулировочная шайба подшипника дифференциала. Для предварительного натяга подшипников дифференциала номер детали шайбы.
    См.: Технические характеристики (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Технические характеристики).
    Используйте общее оборудование: щуп
  1. Измерьте и запишите наименьший и наибольший зазор предварительной нагрузки на инструменте предварительной нагрузки передаточной шестерни 307-692. Среднее значение 2 измерений затем добавьте 0,15 мм, чтобы получить толщину подшипника раздаточной коробки. предварительно нагрузить шайбу. Номер детали регулировочной шайбы передаточного подшипника.
    См.: Технические характеристики (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Технические характеристики).
    Используйте общее оборудование: щуп
  1. Установите регулировочную шайбу предварительного натяжения раздаточного вала.

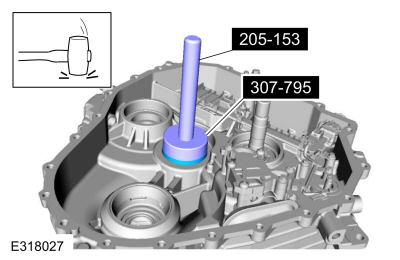

  1. Используя специальные инструменты, установите чашку подшипника боковой раздаточной шестерни корпуса амортизатора.
    Используйте специальный сервисный инструмент: 307-795 Установщик, чашка подшипника. , 205-153 (Т80Т-4000-Ш) Ручка.
  1. Установите регулировочную прокладку дифференциала.
  1. Используя специальные инструменты, установите чашку подшипника бокового дифференциала корпуса амортизатора.
    Используйте специальный сервисный инструмент: 204-029 Дышло. , 307-541 Установщик, подшипник раздаточной шестерни. , 307-793 Установщик, чашка подшипника.

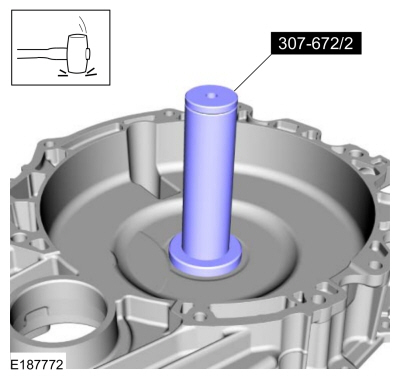

  1. Используя специальный инструмент, установите уплотнение входного вала.
    Используйте специальный сервисный инструмент: 307-672 Установщик, руководство по вводу и печать.

Полный привод (AWD)

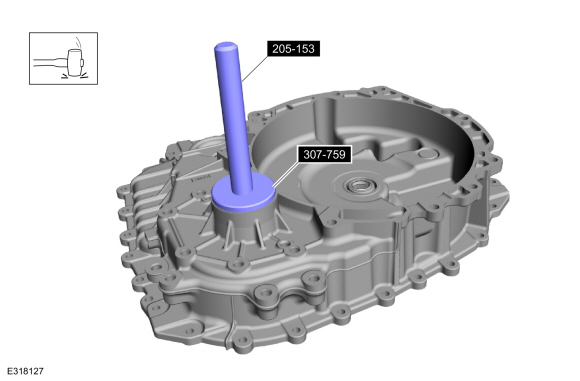

  1. Используя специальный инструмент, установите правый сальник полуоси.
    Используйте специальный сервисный инструмент: 307-759 Установщик, сальник полуоси -AWD. , 205-153 (Т80Т-4000-Ш) Ручка.

Передний привод (FWD)

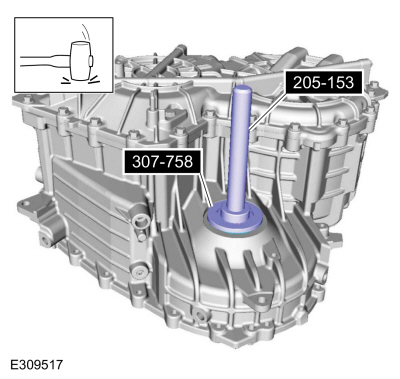

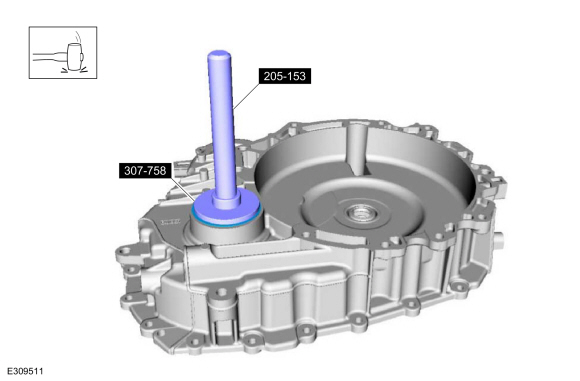

  1. Используя специальный инструмент, установите правый сальник полуоси.
    Используйте специальный сервисный инструмент: 307-758 Установщик, сальник полуоси -FWD. , 205-153 (Т80Т-4000-Ш) Ручка.

Все автомобили

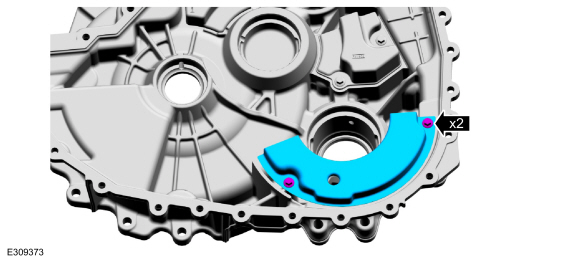

  1. Снимите пластину коллектора трансмиссионной жидкости и фиксатор.
    Крутящий момент: 97 фунтов на дюйм (11 Нм)
  1. Установите пластину коллектора трансмиссионной жидкости и фиксаторы.
    Крутящий момент: 97 фунтов на дюйм (11 Нм)
  1. Установите дефлектор картера трансмиссионной жидкости и фиксаторы.
    Крутящий момент: 97 фунтов на дюйм (11 Нм)
  1. Используя специальный инструмент, установите сальник левой полуоси.
    Используйте специальный сервисный инструмент: 205-153 (Т80Т-4000-Ш) Ручка. , 307-758 Установщик, сальник полуоси -FWD.

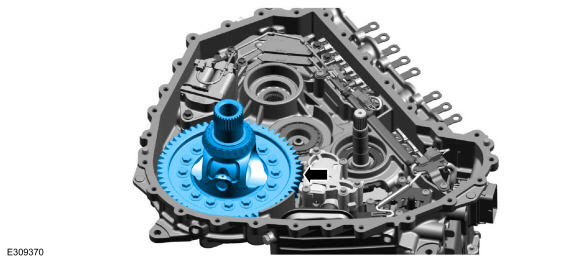

  1. Установите редуктор дифференциала в сборе.
  1. Установите входную шестерню главной передачи в сборе.

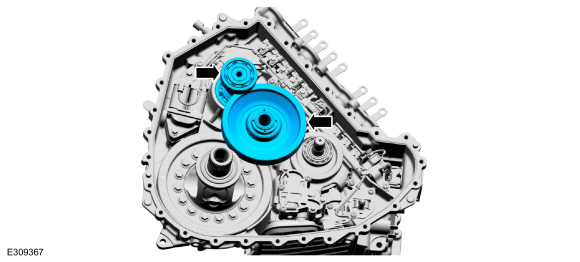

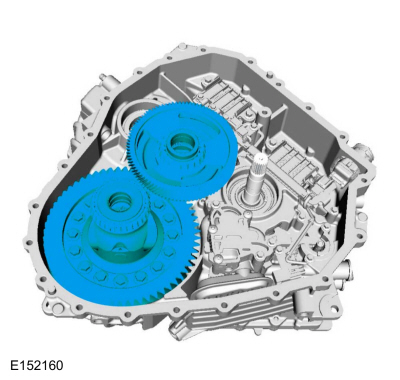

  1. Установите узел шестерни передаточного вала и узел шестерни привода тягового двигателя.
  1. Подготовьте уплотняющие поверхности корпуса.
    См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).

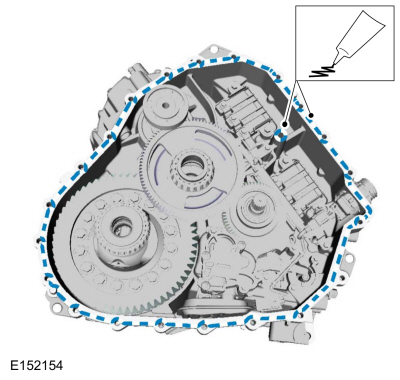

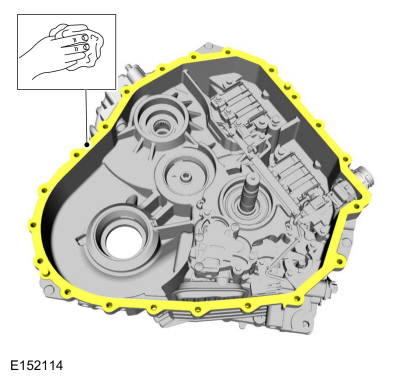

  1. ПРИМЕЧАНИЕ: Убедитесь, что силикон нанесен на выступ на внутреннем отверстии под болт.

    Нанесите силикон на корпус коробки передач в сборе.
    Материал: Ультра силиконовый герметик Motorcraft® / ТА-29 (ВСС-M4G323-A8)
  1. ПРИМЕЧАНИЕ: Установите шпильки в местах, отмеченных при разборке.

    ПРИМЕЧАНИЕ: Затяните крест-накрест.

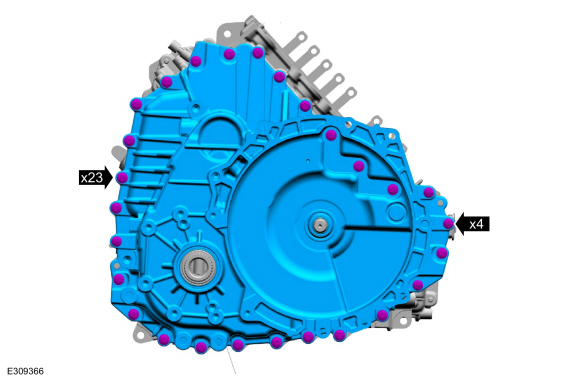

    Установите корпус амортизатора, болты и шпильки.
    Крутящий момент: 18 фунт-футов (25 Нм)

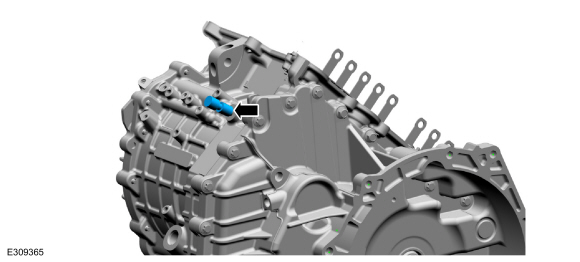

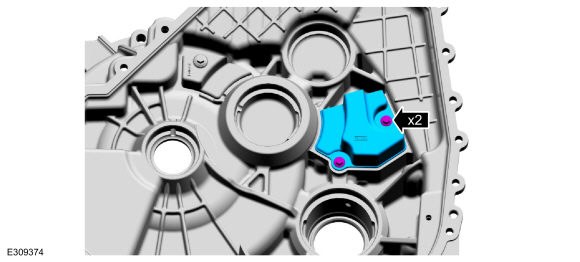

  1. Установите вентиляционный узел.

Разборка и сборка подузлов — высоковольтные клеммы передачи

РАЗБОРКА Отсоедините дроссель высокого напряжения. Снимите болты и дроссель высокого напряжения. Снимите высоковольтные болты...
