Ford Escape: Ремонт кузова - Информация для конкретного автомобиля и проверки допусков / Описание и работа - Конструкция кузова для конкретного автомобиля

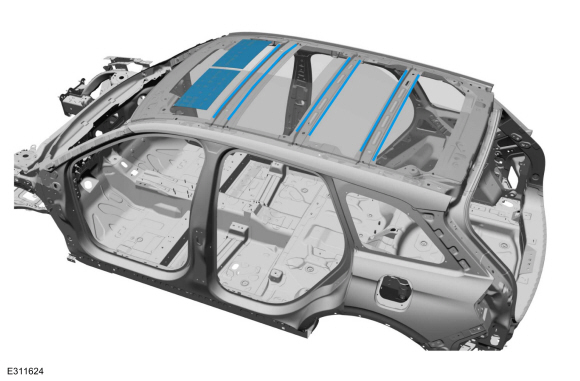

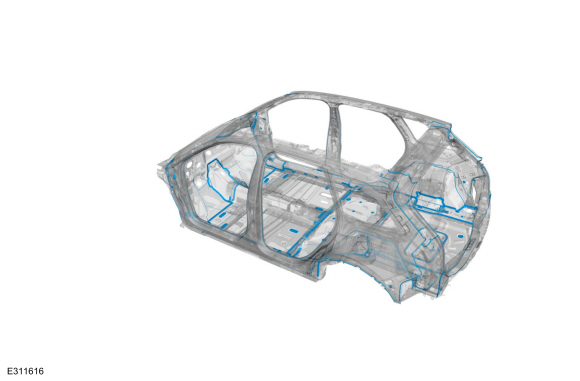

Рекомендуемые инструкции и рекомендации по ремонту металла см. на следующих рисунках и:
Для получения дополнительной информации см.: Технические характеристики (501-25 Кузовной ремонт – Общая информация, Технические характеристики).
.
Бамперные балки
Бампер балки обычно изготавливаются из высокопрочного (HS) или более прочного класса сталь. Если на балке бампера имеются признаки перегиба или разрыва, это не ремонтопригоден и подлежит замене. Использование тепла для восстановления этих компонентов не допускается и приведет к ослаблению компонента. Незначительные повреждения исправляются только методом холодной правки.

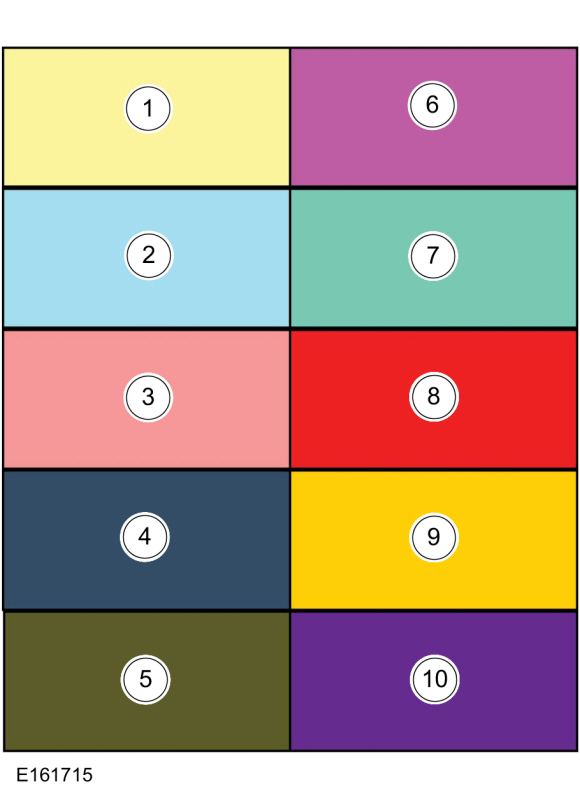

Легенда типа стали
.jpg)
| Элемент | Тип стали | Цвет |
| 1 | Мягкая сталь | Желтый |
| 2 | Обожженная закаленная сталь (BH) | Светло-синий |
| 3 | Прочность твердого раствора | Розовый |
| 4 | Высокопрочный низколегированный сплав (HSLA) | Темно-синий |
| 5 | Двухфазный (DP) 500, сталь класса 600 | Зеленый |
| 6 | Двухфазная (DP) сталь класса 700, 800, 900, 1000 | фуксия |
| 7 | Ламинат Сталь | Бирюзовый |
| 8 | Сверхвысокопрочная сталь (UHSS) мартенситная, бор | Красный |
| 9 | Пластичность стали, вызванная трансформацией (TRIP) | Золото |
| 10 | Алюминий/магний | Фиолетовый |

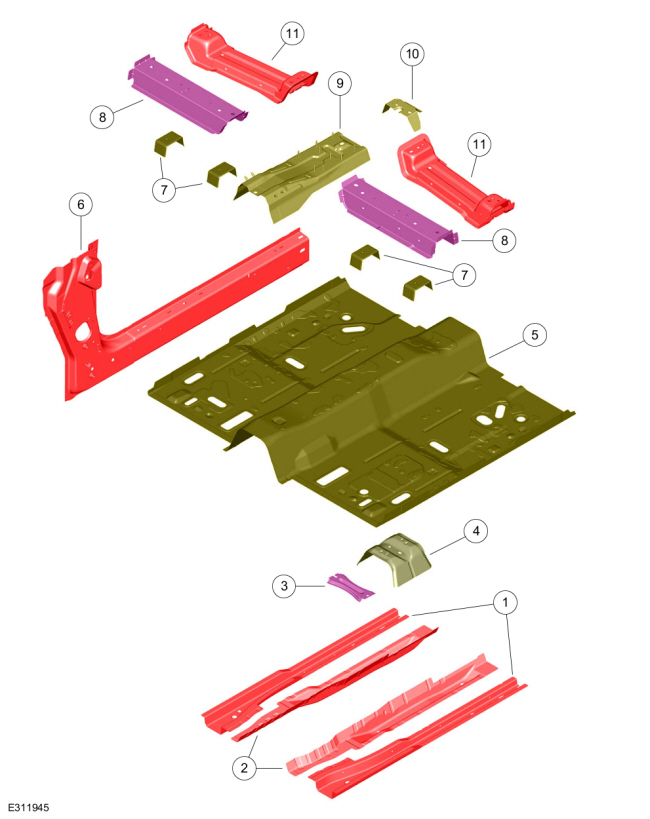

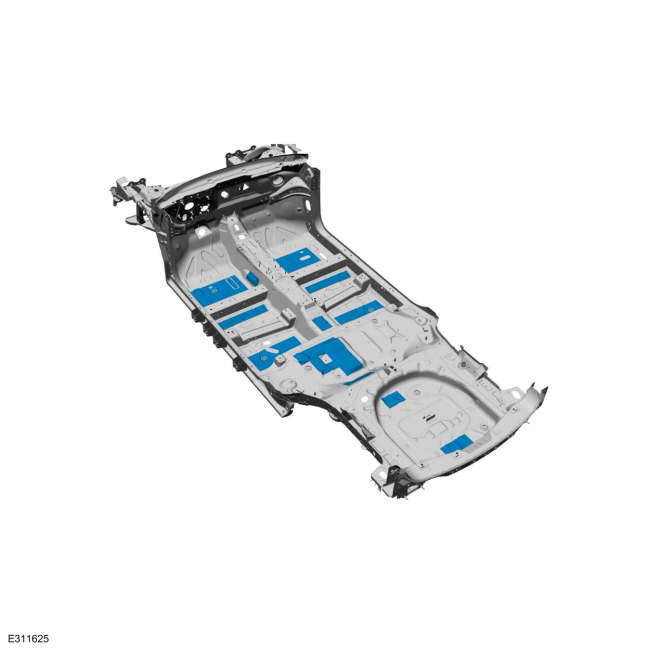

Передний этаж
ПРИМЕЧАНИЕ: Показан бензиновый двигатель, аналогичный гибрид.
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Нижний лонжерон | Борсодержащая сталь |
| 2 | Удлинитель нижнего лонжерона | Борсодержащая сталь |
| 3 | поперечина | Двухфазная (DP) сталь 800 |
| 4 | Армирование | Двухфазная (DP) сталь 600 |
| 5 | Сборка поддона пола | Мягкая сталь |
| 6 | Боковой член | Борсодержащая сталь |
| 7 | Кронштейн крепления сиденья | Мягкая сталь |
| 8 | Передняя верхняя поперечина | Двухфазная (DP) сталь 800 |
| 9 | Укрепление тоннеля | Мягкая сталь |
| 10 | Поддержка кронштейна | Мягкая сталь |
| 11 | Сборка поперечины | Борсодержащая сталь |
Центральный и задний пол
ПРИМЕЧАНИЕ: Показан бензиновый двигатель, аналогичный гибрид.
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Расширение поддона заднего пола | Двухфазная (DP) сталь 800 |
| 2 | Сборка задней панели | Высокопрочная низколегированная (HSLA) сталь 300 |
| 3 | Задний поддон пола в сборе | Закаленная сталь (BH) 240 |
| 4 | Держатель запасного колеса | Высокопрочная низколегированная (HSLA) сталь 380 |
| 5 | Сборка нижней задней панели | Высокопрочная низколегированная (HSLA) сталь 340 |
| 6 | Кронштейн бампера заднего лонжерона | Двухфазная (DP) сталь 800 |
| 7 | Задняя поперечина в сборе | Мягкая сталь |
| 8 | Задний лонжерон | Борсодержащая сталь |
| 9 | Усиление заднего лонжерона | Борсодержащая сталь |
| 10 | поперечина | Борсодержащая сталь |
| 11 | Центральная распорка поддона пола | Борсодержащая сталь |
| 12 | Усиление центрального днища пола | Борсодержащая сталь |
| 13 | Центральная панель пола в сборе | Мягкая сталь |
Панель капота
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Внешний верхний кожух в сборе | Мягкая сталь |
| 2 | Усиление верхней панели приборов | Мягкая сталь |
| 3 | Скобка | Мягкая сталь |
| 4 | Расширение капота | Мягкая сталь |
| 5 | Скобка | Мягкая сталь |
| 6 | Усиление капота | Мягкая сталь |

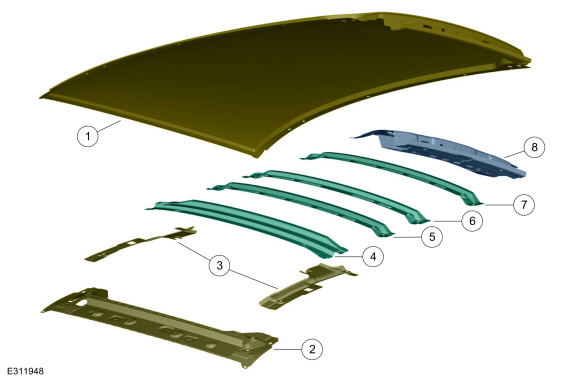

Крыша
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Сборка панели крыши | Мягкая сталь |
| 2 | Сборка коллектора лобового стекла | Двухфазная (DP) сталь 600 |
| 3 | Расширения заголовка лобового стекла | Двухфазная (DP) сталь 600 |
| 4 | Лук крыши | Умная сталь |
| 5 | Лук крыши | Умная сталь |
| 6 | Лук крыши | Умная сталь |
| 7 | Лук крыши | Умная сталь |
| 8 | Сборка задней жатки | Высокопрочная низколегированная (HSLA) сталь 380 |
Внешние боковые панели кузова
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Дверная рама | Мягкая сталь |
| 2 | Внешняя четверть панели | Мягкая сталь |
| 3 | Боковая панель кузова | Мягкая сталь |
| 4 | Внешняя панель коромысла | Мягкая сталь |
Внутренние панели боковых частей кузова
| Элемент | Описание | Тип стали |
| 1 | стойка | Борсодержащая сталь |
| 2 | Усиление боковых реек крыши | Мартенситная сталь |
| 3 | Усиление передней стойки | Двухфазная (DP) сталь 800 |
| 4 | Верхнее усиление передней стойки | Борсодержащая сталь |
| 5 | внутренняя часть центральной стойки | Борсодержащая сталь |
| 6 | Скобка | Высокопрочная низколегированная (HSLA) сталь 500 |
| 7 | Армирование | Двухфазная (DP) сталь 600 |
| 8 | Скобка | Борсодержащая сталь |
| 9 | Армирование | Двухфазная (DP) сталь 600 |
| 10 | Сливной желоб | Двухфазная (DP) сталь 800 |
| 11 | Задняя внутренняя панель со стороны кузова | Двухфазная (DP) сталь 800 |
| 12 | усиление задней стойки | Борсодержащая сталь |
| 13 | Внешнее усиление внутренней четверти панели | Мягкая сталь |
| 14 | Скобка | Высокопрочная низколегированная (HSLA) сталь 500 |
| 15 | Заглушка | Мягкая сталь |
| 16 | Усиление порога | Двухфазная (DP) сталь 800 |
Передние панели, фартуки и лонжероны
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Поддерживать | Мягкая сталь |
| 2 | Армирование | Мягкая сталь |
| 3 | Армирование | Мягкая сталь |
| 4 | Распорка фартука крыла | Двухфазная (DP) сталь 800 |
| 5 | Армирование | Двухфазная (DP) сталь 600 |
| 6 | Сборка фартука | Двухфазная (DP) сталь 600 |
| 7 | Боковой член | Двухфазная (DP) сталь 600 |
| 8 | Батарейный лоток в сборе | Алюминиевый сплав |
| 9 | Кронштейн крепления бампера | Высокопрочная низколегированная (HSLA) сталь 420 |
| 10 | Поддержка радиатора | Двухфазная (DP) сталь 800 |
| 11 | Сборка лонжерона пола | Двухфазная (DP) сталь 800 |

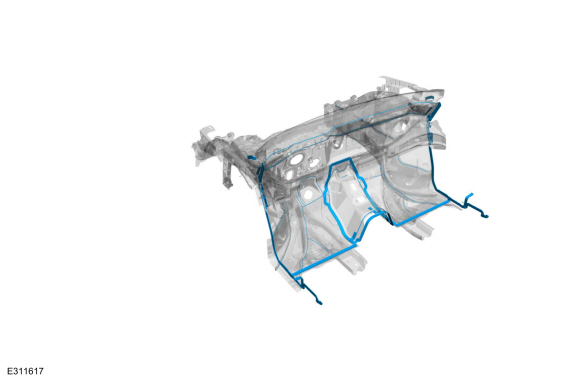

Приборная панель и передние крылья
ПРИМЕЧАНИЕ: Показан бензиновый двигатель, аналогичный гибрид.
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Армирование | Борсодержащая сталь |
| 2 | Усиление приборной панели | Борсодержащая сталь |
| 3 | Направляющая трубка рулевой колонки | Мягкая сталь |
| 4 | Удлинитель передней поперечины | Мягкая сталь |
| 5 | скобка | Высокопрочная низколегированная (HSLA) сталь 240 |
| 6 | Армирование | Борсодержащая сталь |
| 7 | крыло | Закаленная сталь (BH) 210 |
| 8 | Усиление крыла | Мягкая сталь |
| 9 | Сборка приборной панели | Мягкая сталь |

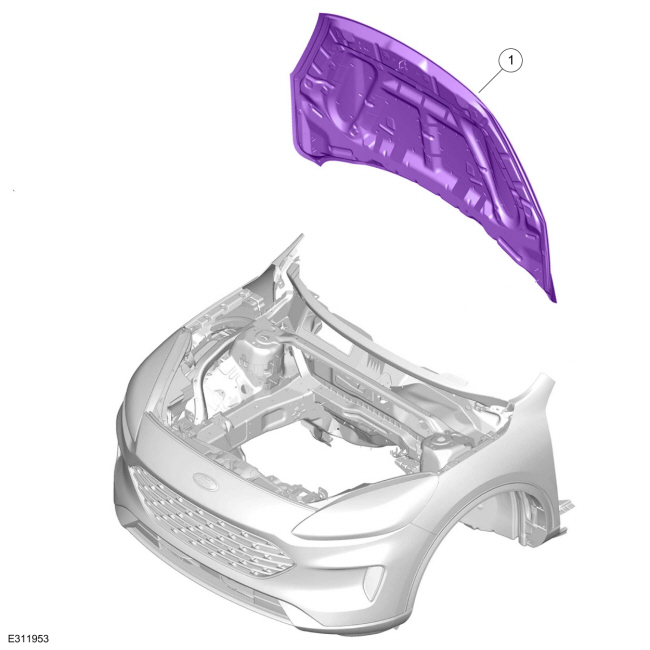

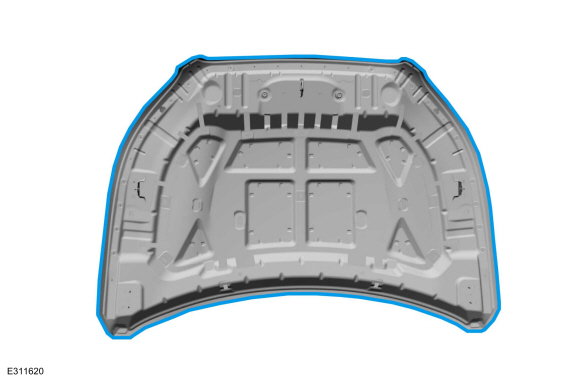

Капюшон
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Капюшон | Алюминиевый сплав |

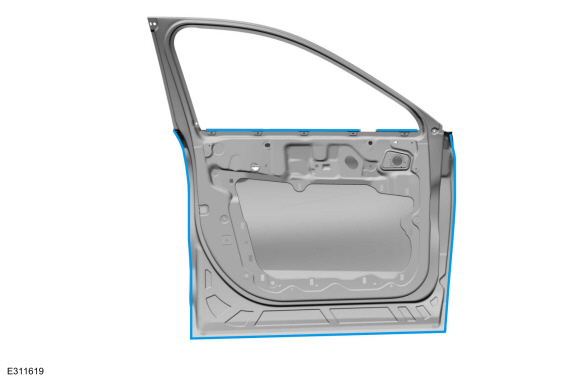

Передняя дверь
| Элемент | Описание | Тип стали |
| 1 | Сборка дверной коробки | Мягкая сталь |
| 2 | Дверная балка (деталь дверной коробки в сборе) | Борсодержащая сталь |
| 3 | Внешняя панель двери | Закаленная сталь (BH) 210 |
Задняя дверь
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Сборка дверной коробки | Мягкая сталь |
| 2 | Дверная балка (деталь дверной коробки в сборе) | Борсодержащая сталь |
| 3 | Внешняя панель двери | Закаленная сталь (BH) 210 |

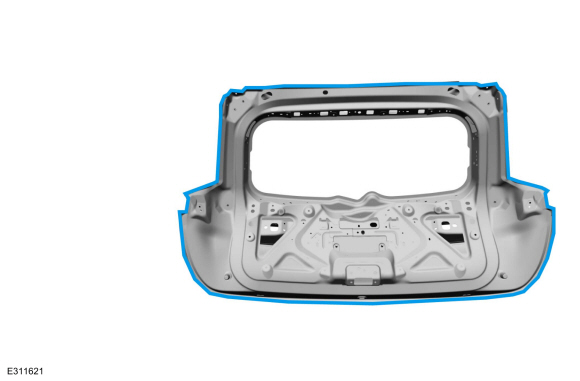

Задняя дверь
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Задняя дверь в сборе | Мягкая сталь |
Передний бампер
.jpg)
| Элемент | Описание | Тип стали |
| 1 | Сборка переднего бампера | Алюминиевый сплав |

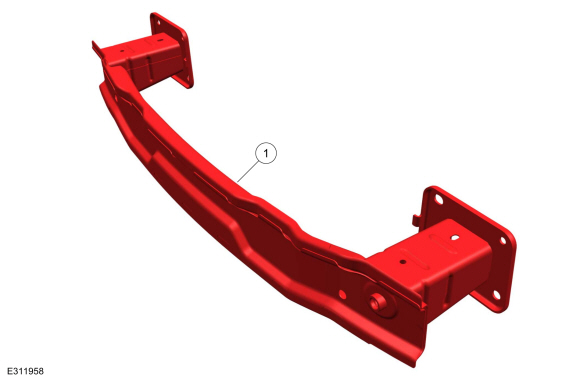

Задний бампер
| Элемент | Описание | Тип стали |
| 1 | Задний бампер в сборе | Борсодержащая сталь |
Общие процедуры — разрезание панели кузова
Специальные инструменты) /
Общее оборудование
Оборудование для точечной сварки сопротивлением
Сферический резак
Воздушная пила
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Плоскогубцы
Материалы
Имя
Спецификация
Герметик для швов TA-2-B, 3M™ 08308, LORD Fusor® 803DTM
-
Ремонт
ПРЕДУПРЕЖДЕНИЕ:
Электромобили, поврежденные в результате аварии, могли быть скомпрометированы
высокое напряжение..
