Ford Escape: Автоматическая коробка передач — Автоматическая коробка передач — HF45 / Диагностика и тестирование — Автоматическая коробка передач

Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Модуль код неисправности Описание Действие
СОБДМК P0711:00 Диапазон/характеристики цепи датчика температуры трансмиссионной жидкости «А»: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту А
СОБДМК P0712:00 Цепь датчика температуры трансмиссионной жидкости "А", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту А
СОБДМК P0713:00 Цепь датчика температуры трансмиссионной жидкости «А», высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту А
СОБДМК P07B5:00 Датчик положения при парковке трансмиссии/переключатель «А», работа цепи/низкий уровень: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P07B6:00 Цепь датчика положения парковки трансмиссии/переключателя «А»: высокая производительность: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P07BB:00 Датчик положения при парковке трансмиссии/переключатель B, работа цепи/низкий уровень: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P07BE:00 Корреляция датчика/переключателя положения парковки коробки передач «A» / «B»: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P07E4:00 Невозможно включить парковку: нет информации о подтипе ПЕРЕЙТИ к точечному тесту E
СОБДМК P07E6:00 Застрял в парке: нет информации о подтипе ПЕРЕЙТИ к точечному тесту E
СОБДМК P0972:00 Диапазон/характеристики цепи управления соленоида переключения передач «А»: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту F
СОБДМК P0974:00 Цепь управления соленоида переключения передач «А» — высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту F
СОБДМК P0975:00 Диапазон/характеристики цепи управления соленоида переключения передач "B": нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту G
СОБДМК P0977:00 Цепь управления соленоида переключения передач «B» — высокий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту G
СОБДМК P097A:00 Цепь управления/обрыв соленоида переключения передач «А»: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту F
СОБДМК P097B:00 Цепь управления/обрыв соленоида переключения передач «B»: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту G
СОБДМК P0B0D:00 Модуль управления двигателем электрического/вспомогательного жидкостного насоса трансмиссии: нет информации о подтипе ПЕРЕЙТИ к точному тесту H
СОБДМК P0C27:00 Электрический/вспомогательный насос жидкости трансмиссии «А» Низкий ток электродвигателя: нет информации о подтипе ПЕРЕЙТИ к точному тесту H
СОБДМК P0C28:00 Электрическая/вспомогательная трансмиссионная жидкость насоса 'A' Высокий ток двигателя: нет информации о подтипе ПЕРЕЙТИ к точному тесту H
СОБДМК P0C2A:00 Электрический/вспомогательный трансмиссионный жидкостный насос «А» остановился: нет информации о подтипе ПЕРЕЙТИ к точному тесту H
СОБДМК P175A:00 Перегрев трансмиссионной жидкости — электрический насос трансмиссионной жидкости отключен: нет информации о подтипе ПЕРЕЙТИ к точному тесту H
СОБДМК P26C3:00 Характеристики датчика диапазона передачи внутреннего модуля управления: нет информации о подтипе ПЕРЕЙТИ к точечному тесту B
СОБДМК P271A:00 Цепь датчика положения парковочной собачки "А", низкий уровень сигнала: нет информации о подтипе ПЕРЕЙТИ к точному тесту D
СОБДМК P272C:00 Цепь управления двигателем парковочной собачки: нет информации о подтипе ПЕРЕЙТИ к точечному тесту C
СОБДМК P272C:12 Цепь управления двигателем парковочной собачки: короткое замыкание на аккумулятор ПЕРЕЙТИ к точечному тесту C
СОБДМК P272C:14 Цепь управления двигателем парковочной собачки: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту C
СОБДМК P272C:2А Цепь управления двигателем парковочной собачки: застрял в зоне действия ПЕРЕЙТИ к точечному тесту C
СОБДМК P2796:00 Цепь управления насосом рабочей жидкости электротрансмиссии: нет информации о подтипе ПЕРЕЙТИ к точному тесту H
СОБДМК P2797:00 Работа электрического/вспомогательного жидкостного насоса трансмиссии/заедание в выключенном состоянии: нет информации о подтипе ПЕРЕЙТИ к точному тесту H
СОБДМК P27B2:00 Характеристики управления диапазоном трансмиссии модуля внутреннего управления: нет информации о подтипе ПЕРЕЙТИ к точечному тесту I
СОБДМК P27B4:00 Характеристики системы управления направлением передачи модуля внутреннего управления: нет информации о подтипе ПЕРЕЙТИ к точному тесту K
СОБДМК P2800:00 Цепь датчика диапазона трансмиссии 'B' (вход PRNDL): нет информации о подтипе ПЕРЕЙТИ к точному тесту J
СОБДМК P2806:79 Выравнивание датчика диапазона коробки передач: неисправность механической связи ПЕРЕЙТИ к точечному тесту I
СОБДМК U103B:00 Недопустимые данные мониторинга модуля внутреннего управления, полученные от модуля управления дифференциалом — сзади: нет информации о подтипе ПЕРЕЙТИ к точечному тесту L

Точные тесты


ТОЧНЫЙ ТЕСТ A: DTCS P0711, P0712, P0713

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Датчик TFT расположен на внутреннем жгуте коробки передач. значение сопротивления сенсора TFT зависит от изменения температуры. системный контроллер инвертора (ISC) отслеживает падение напряжения на Датчик TFT для определения температуры трансмиссионной жидкости.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0711:00 Диапазон/характеристики цепи датчика температуры трансмиссионной жидкости «А»: нет информации о подтипе Опорный сигнал 5 В датчика TFT хороший, но датчик TFT указывает на существенное отличие от двух других датчиков в передача инфекции.
SOBDMC P0712:00 Цепь датчика температуры трансмиссионной жидкости "А", низкий уровень сигнала: нет информации о подтипе Низкое напряжение датчика TFT. Указанная температура была выше 643,5 °F ( 340 °С) в течение 2,5 секунд. Сигнальная цепь замыкается на массу.
SOBDMC P0713:00 Цепь датчика температуры трансмиссионной жидкости «А», высокий уровень сигнала: нет информации о подтипе Напряжение датчика TFT оказалось слишком высоким. Указанная температура была ниже -39,9 °F ( -40 °С) в течение 2,5 секунд. Обрыв цепи сигнала или короткое замыкание на цепь питания.

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Схема
  • TFT-сенсор
  • Контроллер инверторной системы (ISC)
A1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC). Если присутствует код DTC P06B1, сначала выполните его диагностику.

Присутствуют ли диагностические коды неисправностей (DTC) P0711, P0712, P0713?
Да ПЕРЕЙТИ к A2
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

A2 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) ВХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА
  • Зажигание ВЫКЛ.
  • Отключить коробку передач C1111 .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Зажигание включено.
  • Мера:

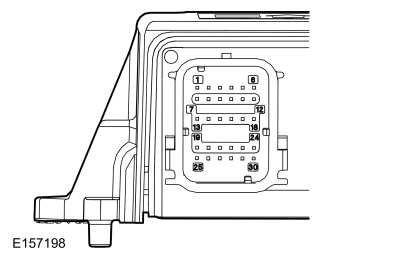

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-34 Земля

Напряжение между 4,8 и 5,2 вольт?
Да ПЕРЕЙТИ к A3
Нет ПЕРЕЙТИ на А4

A3 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) ЦЕПЬ НАПРЯЖЕНИЯ ДАТЧИКА ДЛЯ ПРАВИЛЬНОГО СОПРОТИВЛЕНИЯ
  • Отключить инверторный системный контроллер (ISC) C199B .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-23 C1111-34

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A9
Нет ОТРЕМОНТИРУЙТЕ цепь.

A4 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) ЦЕПЬ СИГНАЛА ДАТЧИКА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить инверторный системный контроллер (ISC) C199B .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-23 C1111-34

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A5
Нет ОТРЕМОНТИРУЙТЕ цепь.

A5 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) ЦЕПЬ СИГНАЛА ДАТЧИКА КОРОТКОГО НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-23 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к A6
Нет ОТРЕМОНТИРУЙТЕ цепь.

A6 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) РАЗЪЕМЫ СИГНАЛЬНОЙ ЦЕПИ ДАТЧИКА
  • Проверьте C199B-23, сторону компонентов и сторону проводки на наличие раздвинутых, поврежденных или корродированных клемм и/или контактов.
  • Проверьте C1111-34, со стороны компонентов и со стороны проводки на наличие раздвинутых, поврежденных или корродированных клемм и/или контактов.

Были ли обнаружены какие-либо проблемы?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на A7

A7 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) СИГНАЛЬНАЯ ЦЕПЬ ДАТЧИКА ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ КОРОБКИ ПЕРЕДАЧ КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Подключить передачу C1111 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-23 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к A8
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

A8 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) P06B1
  • Соединять Контроллер инверторной системы (ISC) C199B .
  • С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Присутствует ли код DTC P06B1?
Да
Нет УСТАНОВИТЕ новый ISC.
СМ.: Системный контроллер инвертора (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

A9 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) ЦЕПЬ ЗАЗЕМЛЕНИЯ ДАТЧИКА ДЛЯ ОБРЫВА
  • Отключить ISC C199A .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199B-23 C1111-34

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A10
Нет ОТРЕМОНТИРУЙТЕ цепь.

A10 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) СОПРОТИВЛЕНИЕ ДАТЧИКА НА РАЗЪЕМЕ ПЕРЕГОРОДКИ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 34 со стороны компонентов Разъем передачи, контакт 24 со стороны компонентов

    Таблица температуры и сопротивления


    °F ( °С) Ом
    -39,9 --4,0 °F ( -40 --20 °С) 1089–236 К
    -2,2 –30,2 °F ( -19 --1 °С) 318К-83К
    32,0 –68,0 °F ( –20 °С) 107К-33К
    69,8 –103,9 °F ( 21 –40 °С) 41К-14К
    105,7 –157,9 °F ( 41 –70 °С) 18К-5К
    159,7 –193,9 °F ( 71 –90 °С) 5,6К-2,6К
    195,7 –229,8 °F ( 91 –110 °С) 3.0К-1.4К
    231,6 –265,8 °F ( 111 –130 °С) 1,7–0,87 К
    267,6 –301,8 °F ( 131 –150 °С) 0,97К-0,53К

Соответствуют ли характеристики сопротивления температуре?
Да ПЕРЕЙТИ к A11
Нет ПЕРЕЙДИТЕ к A12

A11 ПРОВЕРКА СОЕДИНЕНИЙ НА НЕПРЕРЫВНЫЕ СОЕДИНЕНИЯ
  • Подключить передачу C1111 .
  • Подключить ISC C199B .
  • Зажигание включено.
  • Войдите в следующий диагностический режим: Регистратор данных.
  • Используя диагностический сканер, контролируйте ISC PID TFT.
  • Наблюдая за PID, выполните следующее:
    • Слегка постучите по коробке передач разъем и пошевелить доступный жгут от коробки передач сборка в ISC.
    • Покачайте разъем коробки передач для ISC.
    • Ищите внезапные изменения температуры, когда жгут проводов и разъемы шевелятся или постукивают по ним.

Изменяется ли диапазон температур TFT при перемещении жгута проводов или постукивании по разъему?
Да ОТРЕМОНТИРУЙТЕ цепи по мере необходимости. УДАЛИТЕ диагностические коды неисправности (DTC) ISC. ПОВТОРИТЕ самопроверку.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

A12 ПРОВЕРЬТЕ TFT (ТЕМПЕРАТУРА ТРАНСМИССИОННОЙ ЖИДКОСТИ) СОПРОТИВЛЕНИЕ ДАТЧИКА НА ДАТЧИКЕ
  • Снимите корпус демпфера.
    СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка).
  • Отключить Сенсор TFT C1032 .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Сенсор TFT, контакт 1 Сенсор TFT, контакт 2

    Таблица температуры и сопротивления


    °F ( °С) Ом
    -39,9 --4,0 °F ( -40 --20 °С) 1089–236 К
    -2,2 –30,2 °F ( -19 --1 °С) 318К-83К
    32,0 –68,0 °F ( –20 °С) 107К-33К
    69,8 –103,9 °F ( 21 –40 °С) 41К-14К
    105,7 –157,9 °F ( 41 –70 °С) 18К-5К
    159,7 –193,9 °F ( 71 –90 °С) 5,6К-2,6К
    195,7 –229,8 °F ( 91 –110 °С) 3.0К-1.4К
    231,6 –265,8 °F ( 111 –130 °С) 1,7–0,87 К
    267,6 –301,8 °F ( 131 –150 °С) 0,97К-0,53К

Соответствуют ли характеристики сопротивления температуре?
Да УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
Нет УСТАНОВИТЕ новый TFT
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка).

ТОЧНЫЙ ТЕСТ B: DTCS P07B5, P07B6, P07BB, P07BE, P26C3

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Двигатель парковочной собачки перемещает стержень парковочной собачки, когда подается питание, переводя парковочную собачку из положения парковки. Когда парк собачка находится в нерабочем положении, двигатель парковочной собачки выключается, и Соленоид удержания в парке (HOOP) подает питание и удерживает собачку в открытом положении парка. Когда питание отключается, на соленоид HOOP возвращается пружина. парковочную собачку в положение парковки. В приводе парковочной собачки используется двойной ШИМ. выход (при 1000 Гц) датчики положения парковочной собачки, где датчик A увеличивается по мере того, как собачка парковки выходит из положения парковки, а сигнал датчика B уменьшается. Вместе сумма двух ШИМ коэффициент заполнения сигнала должен в сумме составлять приблизительно 100 %. Роторный датчик измеряет положение кулачкового привода, который перемещает линейный стержень парковочной собачки и определяет, находится ли привод парковочной собачки в положении Режим «Не входить в парк».

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P07B5:00 Датчик положения при парковке трансмиссии/переключатель «А», работа цепи/низкий уровень: нет информации о подтипе ISC устанавливает этот DTC, когда рабочий цикл или частота линейного датчика положения "A" выходит за допустимые пределы.
SOBDMC P07B6:00 Цепь датчика положения парковки трансмиссии/переключателя «А»: высокая производительность: нет информации о подтипе ISC устанавливает этот DTC, когда два датчика линейного положения не коррелируют друг с другом.
SOBDMC P07BB: 00 Датчик положения при парковке трансмиссии/переключатель B, работа цепи/низкий уровень: нет информации о подтипе ISC устанавливает этот DTC, когда рабочий цикл или частота линейного датчика положения "B" выходит за допустимые пределы.
SOBDMC P07BE: 00 Корреляция датчика/переключателя положения парковки коробки передач «A» / «B»: нет информации о подтипе ISC устанавливает этот DTC, когда два датчика линейного положения не коррелируют с датчиком поворотного положения.
SOBDMC P26C3:00 Характеристики датчика диапазона передачи внутреннего модуля управления: нет информации о подтипе ISC устанавливает этот DTC, когда два датчика линейного положения выходят за допустимые пределы или датчики не коррелируют друг с другом.

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Связь
  • Схема
  • Трансмиссия Датчик положения парковки
  • Активатор парковочного замка
  • ИСК
B1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. ПРИМЕЧАНИЕ: При отсутствии связи между GSM и инверторной системой наличие диагностических кодов неисправностей (DTC) контроллера (ISC) устранить их в первую очередь. ПРИМЕЧАНИЕ: Если в BCMC есть какие-либо диагностические коды неисправности (DTC), связанные с ePark, сначала диагностируйте их. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Имеются ли диагностические коды неисправностей (DTC) P07B5, P07B6, P07BB или P07BE?
Да ПЕРЕЙТИ к B2
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

B2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ
  • Отключить коробку передач C1111 .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-29 Земля

Напряжение между 4,8 и 5,2 вольт?
Да ПЕРЕЙДИТЕ к B8
Нет Если напряжение ниже 4,8 В, ПЕРЕЙДИТЕ к B3.
Если напряжение выше 5,2 В, ПЕРЕЙДИТЕ к B6.

B3 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-29 C199A-37

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к B4
Нет ОТРЕМОНТИРУЙТЕ цепь.

B4 ПРОВЕРЬТЕ ЦЕПЬ VREF ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-29 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к B5
Нет ОТРЕМОНТИРУЙТЕ цепь.

B5 ПОВТОРНО ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ
  • Подключить системный контроллер инвертора (ISC) C199A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-29 Земля

Напряжение между 4,8 и 5,2 вольт?
Да Причина, скорее всего, в проблеме с разъемом. ОБРАЩАЙТЕСЬ к любым незакрепленным или корродированным клеммам или контактам.
Нет УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B6 ПРОВЕРЬТЕ ЦЕПЬ VREF ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-29 C1111-1
    C1111-29 C1111-8
    C1111-29 C1111-11
    C1111-29 C1111-14
    C1111-29 C1111-15
    C1111-29 C1111-18
    C1111-29 C1111-28
    C1111-29 C1111-30
    C1111-29 C1111-34
    C1111-29 C1111-35
    C1111-29 C1111-38
    C1111-29 C1111-39
    C1111-29 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к B7
Нет ОТРЕМОНТИРУЙТЕ цепь.

B7 ПРОВЕРКА НА ПОПАДАНИЕ ВОДЫ В РАЗЪЕМЫ ЖГУТА ПРОВОДОВ
  • Проверьте наличие воды в разъемах.

Имеются ли какие-либо признаки наличия воды в разъемах?
Да РЕМОНТ при необходимости.
Нет УСТАНОВИТЕ новый системный контроллер инвертора (ISC).
СМ.: Системный контроллер инвертора (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B8 ПРОВЕРЬТЕ ОБРАТНЫЕ ЦЕПИ ПОЛОЖЕНИЯ ПАРКОВКИ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Для датчика положения парковки "A" Измерить:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-38 C199A-6
  • Для датчика положения парковки "B" Измерить:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-18 C199A-17

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к B9
Нет ОТРЕМОНТИРУЙТЕ цепь.

B9 ПРОВЕРЬТЕ ОБРАТНЫЕ ЦЕПИ ПОЛОЖЕНИЯ ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Для датчика положения парковки "A" измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-38 Земля
  • Для датчика положения парковки "B" измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-18 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на B10
Нет ОТРЕМОНТИРУЙТЕ цепь.

B10 ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ ОБРАТНЫЕ ЦЕПИ ПОЛОЖЕНИЯ СТОЯНКИ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Для датчика положения парковки "A" измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-38 C1111-1
    C1111-38 C1111-8
    C1111-38 C1111-11
    C1111-38 C1111-14
    C1111-38 C1111-15
    C1111-38 C1111-18
    C1111-38 C1111-28
    C1111-38 C1111-29
    C1111-38 C1111-30
    C1111-38 C1111-34
    C1111-38 C1111-35
    C1111-38 C1111-39
    C1111-38 C1111-40
  • Для датчика положения парковки "B" измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-18 C1111-1
    C1111-18 C1111-8
    C1111-18 C1111-11
    C1111-18 C1111-14
    C1111-18 C1111-15
    C1111-18 C1111-28
    C1111-18 C1111-29
    C1111-18 C1111-30
    C1111-18 C1111-34
    C1111-18 C1111-35
    C1111-18 C1111-38
    C1111-18 C1111-39
    C1111-18 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на B11
Нет ОТРЕМОНТИРУЙТЕ цепь.

B11 ПРОВЕРЬТЕ ЦЕПЬ МАССА ДАТЧИКА ПАРКОВОЧНОГО ПОЛОЖЕНИЯ ТРАНСМИССИИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-9 C199A-20

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к B12
Нет ОТРЕМОНТИРУЙТЕ цепь.

B12 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Снимите крышку картера коробки передач.
    СМ.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  • Отсоедините привод замка стояночного тормоза C1015A. .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 29 со стороны компонентов C1015A-1

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к B13
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B13 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 29 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к B14
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B14 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 30 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 29 со стороны компонентов Передача инфекции разъем, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на B15
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B15 ПРОВЕРЬТЕ ВНУТРЕННИЙ ЖГУТ ПРОВОДОВ КОРОБКИ ПЕРЕДАЧ, ВОЗВРАТНЫЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ НА ОБРЫВ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Для датчика парковочного положения A, разъем коробки передач, контакт 38 со стороны компонента C1015A-8
    Для датчика положения парковки B, разъем коробки передач, контакт 18 со стороны компонентов C1015A-3

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к B16
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B16 ПРОВЕРЬТЕ ОБРАТНЫЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Для датчика парковочного положения A, разъем коробки передач, контакт 38 со стороны компонента Земля
    Для датчика положения парковки B, разъем коробки передач, контакт 18 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на B17
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B17 ПРОВЕРЬТЕ ОБРАТНЫЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Для датчика парковочного положения A измерьте:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 30 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 40 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 42 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 48 со стороны компонентов
  • Для датчика парковочного положения B измерьте:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 30 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 18 со стороны компонентов Передача инфекции разъем, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на B18
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B18 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 9 со стороны компонентов C1015A-6

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на B19
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B19 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 9 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на B20
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

B20 ПРОВЕРЬТЕ ЦЕПЬ "МАССЫ" ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 38 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 30 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 9 со стороны компонентов Передача инфекции разъем, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый привод блокировки парковки.
СМ.: Привод блокировки парковки (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

ТОЧНЫЙ ТЕСТ C: DTCS P272C:00, P272C:12, P272C:14, P272C:2A

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Двигатель парковочной собачки перемещает стержень парковочной собачки, когда подается питание, переводя парковочную собачку из положения парковки. Когда парк собачка находится в нерабочем положении, двигатель парковочной собачки выключается, и Соленоид удержания в парке (HOOP) подает питание и удерживает собачку в открытом положении парка. Когда питание отключается, на соленоид HOOP возвращается пружина. парковочную собачку в положение парковки. В приводе парковочной собачки используется двойной ШИМ. выход (при 1000 Гц) датчики положения парковочной собачки, где датчик A увеличивается по мере того, как собачка парковки выходит из положения парковки, а сигнал датчика B уменьшается. Вместе сумма двух ШИМ коэффициент заполнения сигнала должен в сумме составлять приблизительно 100 %. Роторный датчик измеряет положение кулачкового привода, который перемещает линейный стержень парковочной собачки и определяет, находится ли привод парковочной собачки в положении Режим «Не входить в парк».

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P272C:00 Цепь управления двигателем парковочной собачки: нет информации о подтипе Контроллер инверторной системы (ISC) устанавливает этот DTC, когда двигатель парковки Неисправна цепь управления силовым реле между ISC и BCMC.
SOBDMC P272C: 12 Цепь управления двигателем парковочной собачки: короткое замыкание на аккумулятор Контроллер инверторной системы (ISC) устанавливает этот DTC, когда обнаруживает короткое замыкание на цепь питания электродвигателя парковочной собачки.
SOBDMC P272C: 14 Цепь управления двигателем парковочной собачки: короткое замыкание на массу или обрыв Контроллер инверторной системы (ISC) устанавливает этот DTC, когда обнаруживает короткое замыкание на массу или обрыв в цепи управления электродвигателем парковочной собачки.
SOBDMC P272C: 2A Цепь управления двигателем парковочной собачки: застрял в зоне действия Контроллер инверторной системы (ISC) устанавливает этот DTC, когда обнаруживает Сигнал двигателя управления парковочной собачкой находится в пределах диапазона. Рабочий цикл ШИМ или частота значительно отличается от ожидаемой, но ни один из открытых ни короткое замыкание.

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Связь
  • Схема
  • Трансмиссия Датчик положения парковки
  • Активатор парковочного замка
  • Контроллер инверторной системы (ISC)
C1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. ПРИМЕЧАНИЕ: Если присутствуют какие-либо диагностические коды неисправности (DTC) BCMC, сначала диагностируйте их. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Имеются ли диагностические коды неисправностей (DTC) P272C:00, P272C:12, P272C:14 или P272C:2A?
Да ПЕРЕЙТИ на С2
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

C2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПИТАНИЯ ДВИГАТЕЛЯ СТОЯНОЧНОЙ БЛОКИРОВКИ
  • Измерьте напряжение на аккумуляторе.
  • Отключить коробку передач C1111 .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-40 Земля

Напряжение в пределах 1,5 вольт от напряжения аккумулятора?
Да ПЕРЕЙТИ на С3
Нет ПЕРЕЙТИ на C12

C3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПАРКОВКИ
  • Измерьте напряжение на аккумуляторе.
  • Зажигание ВЫКЛ.
  • Подключить передачу C1111 .
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Зажигание включено.
  • Джемпер:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-16 C199A-9
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-5 Земля

Напряжение в пределах 1,5 вольт от напряжения аккумулятора?
Да ПЕРЕЙТИ на С10
Нет ПЕРЕЙТИ на С4

C4 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВОДА СТОЯНОЧНОЙ БЛОКИРОВКИ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить коробку передач C1111 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-8 C199A-5

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на С5
Нет ОТРЕМОНТИРУЙТЕ цепь.

C5 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВОДА СТОЯНОЧНОЙ БЛОКИРОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-8 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на С6
Нет ОТРЕМОНТИРУЙТЕ цепь.

C6 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ ЗАМКА ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Снимите крышку картера коробки передач.
    СМ.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  • Отсоедините привод замка стояночного тормоза C1015A. .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 40 со стороны компонентов C1015A-10

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на C7
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

C7 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ СТОЯНОЧНОЙ БЛОКИРОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 40 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на С8
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

C8 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВОДА ЗАМКА ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 8 со стороны компонентов C1015A-5

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на C9
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

C9 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВОДА ЗАМКА ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 8 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый привод блокировки парковки.
СМ.: Привод блокировки парковки (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

C10 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ДВИГАТЕЛЯ СТОЯНОЧНОЙ БЛОКИРОВКИ НА ОБРЫВ
  • Снимите крышку картера коробки передач.
    СМ.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  • Отсоедините привод замка стояночного тормоза C1015A. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-10 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на C11
Нет ОТРЕМОНТИРУЙТЕ цепь.

C11 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ДВИГАТЕЛЯ ЗАМКА ПАРКОВКИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 10 со стороны компонентов C1015A-4

Сопротивление меньше 3 Ом?
Да УСТАНОВИТЕ новый привод блокировки парковки.
СМ.: Привод блокировки парковки (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

C12 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ СТОЯНОЧНОЙ БЛОКИРОВКИ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить BCMC С1002 .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-40 C1002-19

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на С13
Нет ОТРЕМОНТИРУЙТЕ цепь.

C13 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ ЗАМКА СТОЯНОЧНОЙ ЗАМКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-40 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на C14
Нет ОТРЕМОНТИРУЙТЕ цепь.

C14 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ УПРАВЛЕНИЯ РЕЛЕ ДВИГАТЕЛЯ ПАРКОВКИ
  • Измерьте напряжение на аккумуляторе.
  • Соединять BCMC С1002 .
  • Подключить передачу C1111 .
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-16 Земля

Напряжение в пределах 1,5 вольт от напряжения аккумулятора?
Да УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет ПЕРЕЙТИ на С15

C15 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ РЕЛЕ ПАРКОВОЧНОГО ДВИГАТЕЛЯ НА ОБРЫВ
  • Отключить BCMC С1002 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-16 C1002-7

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на C16
Нет ОТРЕМОНТИРУЙТЕ цепь.

C16 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ РЕЛЕ СТОЯНОЧНОГО ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-16 Земля

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

ТОЧНАЯ ПРОВЕРКА D: DTC P271A

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Двигатель парковочной собачки перемещает стержень парковочной собачки, когда подается питание, переводя парковочную собачку из положения парковки. Когда парк собачка находится в нерабочем положении, двигатель парковочной собачки выключается, и Соленоид удержания в парке (HOOP) подает питание и удерживает собачку в открытом положении парка. Когда питание отключается, на соленоид HOOP возвращается пружина. парковочную собачку в положение парковки. В приводе парковочной собачки используется двойной ШИМ. выход (при 1000 Гц) датчики положения парковочной собачки, где датчик A увеличивается по мере того, как собачка парковки выходит из положения парковки, а сигнал датчика B уменьшается. Вместе сумма двух ШИМ коэффициент заполнения сигнала должен в сумме составлять приблизительно 100 %. Роторный датчик измеряет положение кулачкового привода, который перемещает линейный стержень парковочной собачки и определяет, находится ли привод парковочной собачки в положении Режим «Не входить в парк».

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P271A: 00 Цепь датчика положения парковочной собачки "А", низкий уровень сигнала: нет информации о подтипе Контроллер инверторной системы (ISC) устанавливает этот DTC, когда обнаруживает короткое замыкание на массу или обрыв в цепи датчика поворотного положения "А".

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Связь
  • Схема
  • Трансмиссия Датчик положения парковки
  • Активатор парковочного замка
  • Контроллер инверторной системы (ISC)
D1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Присутствует ли код DTC P271A?
Да ПЕРЕЙДИТЕ к D2
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

D2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ VREF ВРАЩАЮЩЕГОСЯ ДАТЧИКА
  • Отключить коробку передач C1111 .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-39 Земля

Напряжение между 4,8 и 5,2 вольт?
Да ПЕРЕЙДИТЕ к D7
Нет ПЕРЕЙДИТЕ к D3

D3 ПРОВЕРЬТЕ ЦЕПЬ ВРАЩАЮЩЕГОСЯ ДАТЧИКА VREF НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-39 C199A-36

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D4
Нет ОТРЕМОНТИРУЙТЕ цепь.

D4 ПРОВЕРЬТЕ ЦЕПЬ VREF ВРАЩАЮЩЕГОСЯ ДАТЧИКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-39 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D5
Нет ОТРЕМОНТИРУЙТЕ цепь.

D5 ПРОВЕРЬТЕ ЦЕПЬ VREF ВРАЩАЮЩЕГОСЯ ДАТЧИКА НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-39 C1111-1
    C1111-39 C1111-8
    C1111-39 C1111-11
    C1111-39 C1111-14
    C1111-39 C1111-15
    C1111-39 C1111-18
    C1111-39 C1111-28
    C1111-39 C1111-29
    C1111-39 C1111-30
    C1111-39 C1111-34
    C1111-39 C1111-35
    C1111-39 C1111-38
    C1111-39 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D6
Нет ОТРЕМОНТИРУЙТЕ цепь

D6 ПОВТОРНО ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ VREF ВРАЩАЮЩЕГОСЯ ДАТЧИКА
  • Подключить системный контроллер инвертора (ISC) C199A .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-39 Земля

Напряжение между 4,8 и 5,2 вольт?
Да В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.
Нет УСТАНОВИТЕ новый ISC.
СМ.: Системный контроллер инвертора (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

D7 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА ПОВОРОТА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-28 C199A-15

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D8
Нет ОТРЕМОНТИРУЙТЕ цепь.

D8 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА ПОВОРОТА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-28 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D9
Нет ОТРЕМОНТИРУЙТЕ цепь.

D9 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА ВРАЩЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-28 C1111-1
    C1111-28 C1111-8
    C1111-28 C1111-11
    C1111-28 C1111-14
    C1111-28 C1111-15
    C1111-28 C1111-18
    C1111-28 C1111-29
    C1111-28 C1111-30
    C1111-28 C1111-34
    C1111-28 C1111-35
    C1111-28 C1111-38
    C1111-28 C1111-39
    C1111-28 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D10
Нет ОТРЕМОНТИРУЙТЕ цепь.

D10 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВРАЩАЮЩЕГОСЯ ДАТЧИКА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-20 C199A-19

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D11
Нет ОТРЕМОНТИРУЙТЕ цепь.

D11 ПРОВЕРЬТЕ ЦЕПЬ МАССА ВРАЩАЮЩЕГОСЯ ДАТЧИКА НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-20 C1111-1
    C1111-20 C1111-8
    C1111-20 C1111-11
    C1111-20 C1111-14
    C1111-20 C1111-15
    C1111-20 C1111-18
    C1111-20 C1111-28
    C1111-20 C1111-29
    C1111-20 C1111-30
    C1111-20 C1111-34
    C1111-20 C1111-35
    C1111-20 C1111-38
    C1111-20 C1111-39
    C1111-20 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D12
Нет ОТРЕМОНТИРУЙТЕ цепь.

D12 ПРОВЕРЬТЕ ЦЕПЬ ВРАЩАЮЩЕГОСЯ ДАТЧИКА VREF ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Снимите крышку картера коробки передач.
    СМ.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  • Отсоедините привод замка стояночного тормоза C1015A. .
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 39 со стороны компонентов C1015A-2

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D13
Нет ОТРЕМОНТИРУЙТЕ цепь.

D13 ПРОВЕРЬТЕ ЦЕПЬ ВРАЩАЮЩЕГОСЯ ДАТЧИКА ТРАНСМИССИИ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 39 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D14
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

D14 ПРОВЕРЬТЕ ЦЕПЬ ВРАЩАЮЩЕГОСЯ ДАТЧИКА КОРОБКИ ПЕРЕДАЧ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 30 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 39 со стороны компонентов Разъем передачи, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D15
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

D15 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА ВРАЩЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 28 со стороны компонентов C1015A-9

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D16
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

D16 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА ВРАЩЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 28 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D17
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

D17 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА ВРАЩЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 30 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 28 со стороны компонентов Разъем передачи, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D18
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

D18 ПРОВЕРЬТЕ ЦЕПЬ МАССА ВРАЩАЮЩЕГОСЯ ДАТЧИКА ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 20 со стороны компонентов C1015A-7

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D19
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

D19 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ ВРАЩАЮЩЕГОСЯ ДАТЧИКА НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 30 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 20 со стороны компонентов Разъем передачи, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый привод блокировки парковки.
СМ.: Привод блокировки парковки (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

ТОЧНЫЙ ТЕСТ E: DTCS P07E4, P07E6

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Двигатель парковочной собачки перемещает стержень парковочной собачки, когда подается питание, переводя парковочную собачку из положения парковки. Когда парк собачка находится в нерабочем положении, двигатель парковочной собачки выключается, и Соленоид удержания в парке (HOOP) подает питание и удерживает собачку в открытом положении парка. Когда питание отключается, на соленоид HOOP возвращается пружина. парковочную собачку в положение парковки. В приводе парковочной собачки используется двойной ШИМ. выход (при 1000 Гц) датчики положения парковочной собачки, где датчик A увеличивается по мере того, как собачка парковки выходит из положения парковки, а сигнал датчика B уменьшается. Вместе сумма двух ШИМ коэффициент заполнения сигнала должен в сумме составлять приблизительно 100 %. Роторный датчик измеряет положение кулачкового привода, который перемещает линейный стержень парковочной собачки и определяет, находится ли привод парковочной собачки в положении Режим «Не входить в парк».

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P07E4:00 Невозможно включить парковку: нет информации о подтипе Контроллер инверторной системы (ISC) устанавливает этот DTC, когда двигатель парковочной собачки не может задействовать P .
SOBDMC P07E6:00 Застрял в парке: нет информации о подтипе Контроллер инверторной системы (ISC) устанавливает этот DTC, когда двигатель парковочной собачки не может отключить P .

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Связь
  • Схема
  • Трансмиссия Датчик положения парковки
  • Активатор парковочного замка
  • Контроллер инверторной системы (ISC)

Визуальный осмотр и предварительная проверка

E1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. ПРИМЕЧАНИЕ: Если присутствуют какие-либо диагностические коды неисправности (DTC) BCMC, сначала выполните их диагностику. ПРИМЕЧАНИЕ: Если диагностические коды неисправностей (DTC) P07B5, P07B6, P07BB, P07BE, P0972, P0974, P0975, P0977, P097A, P097B, P271A, Присутствуют P272C:00, P272C:12, P272C:14 и/или P272C:2A, диагностируйте их первый. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Присутствуют ли диагностические коды неисправностей (DTC) P07E4, P07E6?
Да ПЕРЕЙТИ на E2
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

E2 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ПАРКОВОЧНОГО СОЛЕНОИДА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить коробку передач C1111 .
  • Отключить BCMC С1002 .
  • Осмотрите разъемы на предмет повреждений или выдавливания. клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-30 C1002-29

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на E3
Нет ОТРЕМОНТИРУЙТЕ цепь.

E3 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ СОЛЕНОИДА ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-30 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на Е4
Нет ОТРЕМОНТИРУЙТЕ цепь.

E4 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ СОЛЕНОИДА ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-30 C1111-1
    C1111-30 C1111-8
    C1111-30 C1111-11
    C1111-30 C1111-14
    C1111-30 C1111-15
    C1111-30 C1111-18
    C1111-30 C1111-28
    C1111-30 C1111-29
    C1111-30 C1111-34
    C1111-30 C1111-35
    C1111-30 C1111-38
    C1111-30 C1111-39
    C1111-30 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E5
Нет ОТРЕМОНТИРУЙТЕ цепь.

E5 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПАРКОВОЧНОГО СОЛЕНОИДА НА ОБРЫВ
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-19 C199A-8

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на E6
Нет ОТРЕМОНТИРУЙТЕ цепь.

E6 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПАРКОВОЧНОГО СОЛЕНОИДА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-19 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на E7
Нет ОТРЕМОНТИРУЙТЕ цепь.

E7 ПРОВЕРЬТЕ ЦЕПЬ МАССА ПАРКОВОЧНОГО ЭЛЕКТРОМАГНИТА НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-19 C1111-1
    C1111-19 C1111-8
    C1111-19 C1111-11
    C1111-19 C1111-14
    C1111-19 C1111-15
    C1111-19 C1111-18
    C1111-19 C1111-28
    C1111-19 C1111-29
    C1111-19 C1111-30
    C1111-19 C1111-34
    C1111-19 C1111-35
    C1111-19 C1111-38
    C1111-19 C1111-39
    C1111-19 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E8
Нет ОТРЕМОНТИРУЙТЕ цепь.

E8 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИДА ПАРКОВКИ НА ОБРЫВ
  • Снимите крышку картера коробки передач.
    СМ.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  • Отсоедините привод замка стояночного тормоза C1015B. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 30 со стороны компонентов C1015B-1

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на E9
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

E9 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИДА ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 30 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на E10
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

E10 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИДА ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 30 со стороны компонентов Разъем передачи, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E11
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

E11 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИДА ПАРКОВКИ НА ОБРЫВ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 19 со стороны компонентов C1015B-2

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на E12
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

E12 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИДА ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 19 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на E13
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

E13 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИДА ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Разъем передачи, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый привод блокировки парковки.
СМ.: Привод блокировки парковки (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

ТОЧНЫЙ ТЕСТ F: DTCS P0972, P0974, P097A

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Двигатель парковочной собачки перемещает стержень парковочной собачки, когда подается питание, переводя парковочную собачку из положения парковки. Когда парк собачка находится в нерабочем положении, двигатель парковочной собачки выключается, и Соленоид удержания в парке (HOOP) подает питание и удерживает собачку в открытом положении парка. Когда питание отключается, на соленоид HOOP возвращается пружина. парковочную собачку в положение парковки. В приводе парковочной собачки используется двойной ШИМ. выход (при 1000 Гц) датчики положения парковочной собачки, где датчик A увеличивается по мере того, как собачка парковки выходит из положения парковки, а сигнал датчика B уменьшается. Вместе сумма двух ШИМ коэффициент заполнения сигнала должен в сумме составлять приблизительно 100 %. Роторный датчик измеряет положение кулачкового привода, который перемещает линейный стержень парковочной собачки и определяет, находится ли привод парковочной собачки в положении Режим «Не входить в парк».

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0972:00 Диапазон/характеристики цепи управления соленоида переключения передач «А»: нет информации о подтипе Этот DTC указывает, что рабочий цикл и период ШИМ не соответствуют команде.
SOBDMC P0974:00 Цепь управления соленоида переключения передач «А» — высокий уровень сигнала: нет информации о подтипе Этот код неисправности указывает на то, что цепь заземления соленоида HOOP замкнута на цепь питания.
SOBDMC P097A:00 Цепь управления/обрыв соленоида переключения передач «А»: нет информации о подтипе Этот DTC указывает на то, что цепь заземления соленоида HOOP разомкнута или замкнута на массу.

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Схема
  • Активатор парковочного замка
F1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Присутствуют ли диагностические коды неисправностей (DTC) P0972, P0974 и/или P097A?
Да ПЕРЕЙТИ к F2
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

F2 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОМАГНИТНОГО ОБОРУДОВАНИЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Отключить коробку передач C1111 .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-19 C199A-8

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к F3
Нет ОТРЕМОНТИРУЙТЕ цепь.

F3 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОМАГНИТНОГО ОБОРУДОВАНИЯ НА МАССУ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-19 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к F4
Нет ОТРЕМОНТИРУЙТЕ цепь.

F4 ПРОВЕРЬТЕ ЦЕПЬ МАССА ПАРКОВОЧНОГО ЭЛЕКТРОМАГНИТА НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1111-19 C1111-1
    C1111-19 C1111-8
    C1111-19 C1111-11
    C1111-19 C1111-14
    C1111-19 C1111-15
    C1111-19 C1111-18
    C1111-19 C1111-28
    C1111-19 C1111-29
    C1111-19 C1111-30
    C1111-19 C1111-34
    C1111-19 C1111-35
    C1111-19 C1111-38
    C1111-19 C1111-39
    C1111-19 C1111-40

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к F5
Нет ОТРЕМОНТИРУЙТЕ цепь.

F5 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИДА ПАРКОВКИ НА ОБРЫВ
  • Снимите крышку картера коробки передач.
    СМ.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  • Отсоедините привод замка стояночного тормоза C1015B. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 19 со стороны компонентов C1015B-2

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к F6
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

F6 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ ПАРКОВОЧНОГО СОЛЕНОИДА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 19 со стороны компонентов Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к F7
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

F7 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ТРАНСМИССИИ СОЛЕНОИД ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 1 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 8 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 11 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 14 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 15 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 18 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 28 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 29 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 34 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Передача инфекции разъем, контакт 35 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Разъем передачи, контакт 38 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Разъем передачи, контакт 39 со стороны компонентов
    Разъем передачи, контакт 19 со стороны компонентов Разъем передачи, контакт 40 со стороны компонентов

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый привод блокировки парковки.
СМ.: Привод блокировки парковки (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).
Нет УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).

ТОЧНЫЙ ТЕСТ G: DTCS P0975, P0977, P097B

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Двигатель парковочной собачки перемещает стержень парковочной собачки, когда подается питание, переводя парковочную собачку из положения парковки. Когда парк собачка находится в нерабочем положении, двигатель парковочной собачки выключается, и Соленоид удержания в парке (HOOP) подает питание и удерживает собачку в открытом положении парка. Когда питание отключается, на соленоид HOOP возвращается пружина. парковочную собачку в положение парковки. В приводе парковочной собачки используется двойной ШИМ. выход (при 1000 Гц) датчики положения парковочной собачки, где датчик A увеличивается по мере того, как собачка парковки выходит из положения парковки, а сигнал датчика B уменьшается. Вместе сумма двух ШИМ коэффициент заполнения сигнала должен в сумме составлять приблизительно 100 %. Роторный датчик измеряет положение кулачкового привода, который перемещает линейный стержень парковочной собачки и определяет, находится ли привод парковочной собачки в положении Режим «Не входить в парк».

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0975:00 Диапазон/характеристики цепи управления соленоида переключения передач "B": нет информации о подтипе Этот код неисправности указывает на то, что цепь управления питанием соленоида HOOP работает прерывисто или неустойчиво.
SOBDMC P0977:00 Цепь управления соленоида переключения передач «B» — высокий уровень сигнала: нет информации о подтипе Этот код неисправности указывает на короткое замыкание на цепь питания соленоида HOOP в цепи управления питанием.
SOBDMC P097B:00 Цепь управления/обрыв соленоида переключения передач «B»: нет информации о подтипе Этот DTC указывает на то, что цепь управления питанием соленоида HOOP разомкнута или имеет короткое замыкание на массу.

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Схема
  • BCMC
  • Контроллер инверторной системы (ISC)
G1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Присутствуют ли диагностические коды неисправностей (DTC) P0975, P0977 и/или P097B?
Да ПЕРЕЙТИ на G2
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

G2 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОГО ОБОРУДОВАНИЯ НА ОБРЫВ
  • Измерьте напряжение на аккумуляторе.
  • Зажигание ВЫКЛ.
  • Отключите системный контроллер инвертора (ISC) C199A. .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-7 Земля

Напряжение в пределах 1,5 вольт от напряжения аккумулятора?
Да Для кодов DTC P0975 и/или P0977 ПЕРЕЙДИТЕ к G5.
Для кода DTC P097B ПЕРЕЙДИТЕ к G6.
Нет ПЕРЕЙТИ на G3

G3 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОГО ОБОРУДОВАНИЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить BCMC С1002 .
  • Осмотрите разъем на наличие повреждений или выдавливания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-7 C1002-8

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на G4
Нет ОТРЕМОНТИРУЙТЕ цепь.

G4 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОГО ОБОРУДОВАНИЯ НА МАССУ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-7 Земля

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

G5 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ СОЛЕНОИДА ПАРКОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ С ЦЕПЯМИ ПИТАНИЯ
  • Зажигание ВЫКЛ.
  • Отключить BCMC С1002 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-7 C199A-4
    C199A-7 C199A-5
    C199A-7 C199A-6
    C199A-7 C199A-15
    C199A-7 C199A-17
    C199A-7 C199A-34
    C199A-7 C199A-36
    C199A-7 C199A-37
    C199A-7 C199A-39
    C199A-7 C199A-40

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый BCMC.
СМ.: Блок управления кузовным оборудованием C (BCMC) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

G6 ПРОВЕРЬТЕ ЦЕПИ ЗАЗЕМЛЕНИЯ КОНТРОЛЛЕРА СИСТЕМЫ ИНВЕРТОРА (ISC) НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C199A-9 Земля
    C199A-10 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на G7
Нет ОТРЕМОНТИРУЙТЕ цепи.

G7 ПРОВЕДИТЕ САМОПРОВЕРКУ ISC
  • Подключить системный контроллер инвертора (ISC) C199A .
  • Соединять BCMC С1002 .
  • С помощью диагностического сканера сотрите коды DTC.
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку ISC.

Возвращается ли код DTC P097B?
Да УСТАНОВИТЕ новый ISC.
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

ТОЧНЫЙ ТЕСТ H: DTCS P0B0D, P0C27, P0C28, P0C2A, P175A, P2796, P2797

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Вспомогательный насос трансмиссионной жидкости поддерживает Трансмиссионная жидкость циркулирует во время длительной езды без зарядка двигателя. Электрический насос трансмиссионной жидкости имеет внутреннюю микропроцессор и связывается с SOBDMC через LIN схема. Если уровень трансмиссионной жидкости низкий, переполнен или какие-либо ограничения в трансмиссионных трубках, шлангах или охладителе могут влияют на работу насоса трансмиссионной жидкости.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P0B0D: 00 Модуль управления двигателем электрического/вспомогательного жидкостного насоса трансмиссии: нет информации о подтипе Этот код неисправности устанавливает, если связь E-насоса в порядке. Насос трансмиссионной жидкости обнаружил перегрузку или пониженную скорость насоса. Текущий поток через насос был в пределах спецификации.
SOBDMC P0C27:00 Электрический/вспомогательный насос жидкости трансмиссии «А» Низкий ток электродвигателя: нет информации о подтипе Возможными причинами являются потеря подачи насоса или низкий уровень трансмиссионной жидкости. Этот код неисправности устанавливается, если связь с Е-насосом в порядке и имеет место низкий ток. были обнаружены во время эксплуатации.
SOBDMC P0C28:00 Электрическая/вспомогательная трансмиссионная жидкость насоса 'A' Высокий ток двигателя: нет информации о подтипе Этот код неисправности устанавливается, если связь Е-насоса в порядке и обнаружены во время работы. Возможными причинами являются заблокированный путь прохождения жидкости или загрязнение жидкости.
SOBDMC P0C2A:00 Электрический/вспомогательный трансмиссионный жидкостный насос «А» остановился: нет информации о подтипе Этот код неисправности устанавливает, если связь E-насоса в порядке. Когда Е-насос получает команду на Е-насосе не обнаружено соответствующего увеличения скорости насоса, указывает на заглохший двигатель насоса. Возможные причины: внутренний насос неисправность или загрязнение жидкости.
SOBDMC P175A: 00 Перегрев трансмиссионной жидкости — электрический насос трансмиссионной жидкости отключен: нет информации о подтипе Этот код неисправности устанавливается, если связь с Е-насосом в порядке. Этот код неисправности может быть вызвано высокой температурой трансмиссионной жидкости. Это не обязательно означает, что E-насос потерял функцию, поэтому, если все шаги, описанные ниже, выполняется без выявления проблемы Е-насос работает обычно.
SOBDMC P2796:00 Цепь управления насосом рабочей жидкости электротрансмиссии: нет информации о подтипе Этот код неисправности указывает на потерю связи между ISC и Электронный насос. Потеря связи может быть вызвана открытым, коротким на массу или короткое замыкание на питание в цепи LIN Е-насоса. Это также может быть вызвано потерей питания или заземлением Е-насоса.
SOBDMC P2797:00 Работа электрического/вспомогательного жидкостного насоса трансмиссии/заедание в выключенном состоянии: нет информации о подтипе Этот код неисправности указывает на то, что E-насос застрял в выключенном состоянии, что может быть связано с ошибкой в ​​одном из цепи, механическая неисправность Е-насоса или Е-насоса мотор.

Возможные источники

  • Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
  • Неправильный уровень трансмиссионной жидкости
  • Загрязнение трансмиссионной жидкости
  • Ограниченный охладитель трансмиссионной жидкости или трубки
  • Схема
  • Электрический насос трансмиссионной жидкости
H1 ПРОВЕРЬТЕ ПРАВИЛЬНЫЙ УРОВЕНЬ ТРАНСМИССИОННОЙ ЖИДКОСТИ И ПРИЗНАКИ ЗАГРЯЗНЕНИЯ
  • Проверьте уровень трансмиссионной жидкости и наличие признаков загрязнения.
    СМ.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).

Уровень трансмиссионной жидкости полный и не загрязнен?
Да ПЕРЕЙТИ к H2
Нет Если уровень трансмиссионной жидкости низкий и она не загрязнена, ЗАПОЛНИТЕ трансмиссию по мере необходимости.
ССЫЛАТЬСЯ к: Слив и заливка трансмиссионной жидкости (307-01B Автоматическая коробка передач - Автоматическая коробка передач – HF45, Общие процедуры).
Если трансмиссионная жидкость загрязнена, УСТРАНИТЕ основную причину загрязнение. ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую коробку передач, если это необходимо. СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка).

H2 ПРОВЕРЬТЕ ОХЛАДИТЕЛЬ ТРАНСМИССИОННОГО ЖИДКОСТИ И ТРУБКИ ОХЛАДИТЕЛЯ ЖИДКОСТИ НА ПОВРЕЖДЕНИЕ ИЛИ ЗАКРЫТИЕ
  • Осмотрите охладитель трансмиссионной жидкости и трубки охладителя жидкости на наличие повреждений или закупорки.
    СМ.: Охлаждение коробки передач (307-02B Охлаждение коробки передач — Автоматическая коробка передач — HF45, Диагностика и проверка).

Обнаружены ли какие-либо опасения?
Да УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Охладитель трансмиссионной жидкости (307-02B Охлаждение трансмиссии — Автоматическая трансмиссия — HF45, Снятие и установка).
СМ.: Трубки охладителя трансмиссионной жидкости (307-02B Охлаждение трансмиссии). - Автоматическая коробка передач – HF45, снятие и установка).
Нет ПЕРЕЙТИ к H3

H3 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC). Если диагностические коды неисправностей (DTC) U069E:81 и/или U069E:87 сначала разрешают их.

Присутствуют ли диагностические коды неисправностей (DTC) P0B0D, P0C27, P0C28, P0C2A, P175A, P2796 или P2797?
Да ПЕРЕЙТИ к H4
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано незакрепленным или корродированным разъемом. АДРЕС основная причина любых проблем с разъемом или терминалом.

H4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПЯХ ПИТАНИЯ ВСПОМОГАТЕЛЬНОГО НАСОСА ТРАНСМИССИОННОЙ ЖИДКОСТИ
  • Измерьте напряжение на аккумуляторе.
  • Зажигание ВЫКЛ.
  • Отсоедините вспомогательный насос жидкости коробки передач C1717. .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1717-1 Земля
    C1717-2 Земля

Напряжение в пределах 1 вольта от напряжения батареи?
Да ПЕРЕЙТИ к H5
Нет УБЕДИТЕСЬ, что предохранитель BCMC 96 (10 А) и предохранитель 26 BJB (10 А) исправны.
Если предохранители в порядке, ОТРЕМОНТИРУЙТЕ подозрительную цепь на наличие обрыва.
Если предохранители не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить причину короткого замыкания поврежденной цепи на массу.

H5 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВСПОМОГАТЕЛЬНОГО НАСОСА ТРАНСМИССИОННОЙ ЖИДКОСТИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1717-6 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к H6
Нет ОТРЕМОНТИРУЙТЕ цепь.

H6 ПРОВЕРЬТЕ ЦЕПЬ ВСПОМОГАТЕЛЬНОГО НАСОСА ТРАНСМИССИОННОЙ ЖИДКОСТИ НА ОБРЫВ
  • Отключить SOBDMC / ТКМ C199A .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1717-3 C199A-31

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к H7
Нет ОТРЕМОНТИРУЙТЕ цепь.

H7 ПРОВЕРЬТЕ ЦЕПЬ LIN ВСПОМОГАТЕЛЬНОГО НАСОСА ТРАНСМИССИОННОЙ ЖИДКОСТИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1717-3 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к H8
Нет ОТРЕМОНТИРУЙТЕ цепь.

H8 ПРОВЕРЬТЕ ЦЕПИ ВСПОМОГАТЕЛЬНОГО НАСОСА ТРАНСМИССИОННОЙ ЖИДКОСТИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C1717-1 C1717-2
    C1717-1 C1717-3
    C1717-2 C1717-3

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый насос трансмиссионной жидкости.
СМ.: Трансмиссионная жидкость Насос и фильтр в сборе (307-01B Автоматическая коробка передач — Автоматическая Трансмиссия – HF45, разборка и сборка узлов).
Нет ОТРЕМОНТИРУЙТЕ цепь.

ТОЧНЫЙ ТЕСТ I: DTCS P27B2, P2806

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

Двигатель парковочной собачки перемещает стержень парковочной собачки, когда подается питание, переводя парковочную собачку из положения парковки. Когда парк собачка находится в нерабочем положении, двигатель парковочной собачки выключается, и Соленоид удержания в парке (HOOP) подает питание и удерживает собачку в открытом положении парка. Когда питание отключается, на соленоид HOOP возвращается пружина. парковочную собачку в положение парковки. В приводе парковочной собачки используется двойной ШИМ. выход (при 1000 Гц) датчики положения парковочной собачки, где датчик A увеличивается по мере того, как собачка парковки выходит из положения парковки, а сигнал датчика B уменьшается. Вместе сумма двух ШИМ коэффициент заполнения сигнала должен в сумме составлять приблизительно 100 %. Роторный датчик измеряет положение кулачкового привода, который перемещает линейный стержень парковочной собачки и определяет, находится ли привод парковочной собачки в положении Режим «Не входить в парк».

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P27B2:00 Характеристики управления диапазоном трансмиссии модуля внутреннего управления: нет информации о подтипе ISC устанавливает этот DTC, если фактическое положение парковочной собачки не соответствует указанному положению парковочной собачки.
SOBDMC P2806: 79 Выравнивание датчика диапазона коробки передач: неисправность механической связи ISC устанавливает этот DTC, когда датчики положения парковочной собачки указывают на Парковочная собачка находится в состоянии Парк, но парковочная собачка на самом деле находится вне Парковки.

Возможные источники

  • Рычаг парковочной собачки изношен или поврежден.
  • Крепления привода блокировки парковки ослаблены.
  • Внутреннее рычажное соединение привода парковочной собачки изношено или повреждено
I1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Присутствуют ли диагностические коды неисправностей (DTC) P27B2 и/или P2806-79?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, ПЕРЕЙТИ к I2
Нет В настоящее время система работает корректно. Беспокойство может быть прерывистым.

I2 ПРОВЕРЬТЕ КРЕПЛЕНИЯ ПРИВОДА СТОЯНОЧНОЙ ЗАСЛОНКИ
  • Снимите крышку картера коробки передач.
    СМ.: Крышка картера коробки передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
  • Проверьте правильность затяжки креплений привода парковочной блокировки.
    ССЫЛАТЬСЯ к: Привод блокировки стояночного тормоза (307-01B Автоматическая коробка передач — Автоматическая Трансмиссия – HF45, разборка и сборка узлов).

Правильно ли затянуты крепежные детали привода парковочной блокировки?
Да ПЕРЕЙТИ на I3
Нет ЗАТЯНИТЕ крепления привода блокировки парковки.
ОТНОСИТЕСЬ к: Блокировка парковки Привод (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).

I3 ПРОВЕРЬТЕ РЫЧАГ ПРИВОДА СТОЯНОЧНОЙ БЛОКИРОВКИ НА ПОВРЕЖДЕНИЕ
  • Снимите привод блокировки парковки.
    СМ.: Привод блокировки парковки (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Разборка и сборка узлов).
  • Осмотрите парковочный шток привода парковочной блокировки, направляющую парковочного штока, пружину и парковочную собачку на предмет износа или повреждений.

Изношены или повреждены какие-либо компоненты?
Да УСТАНОВИТЕ новые компоненты по мере необходимости.
Нет Привод блокировки парковки может быть поврежден изнутри. УСТАНОВИТЕ новый привод блокировки парковки.
ССЫЛАТЬСЯ к: Привод блокировки стояночного тормоза (307-01B Автоматическая коробка передач — Автоматическая Трансмиссия – HF45, разборка и сборка узлов).

ТОЧНЫЙ ТЕСТ J: DTC P2800

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.


Информацию о схемах и разъемах см. в ячейке 30 электрических схем.

Нормальная работа и неисправности

GSM обеспечивает вход в ISC относительно передачи, выбранной водителем.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P2800:00 Цепь датчика диапазона трансмиссии 'B' (вход PRNDL): нет информации о подтипе ISC устанавливает этот DTC, если не обнаруживает никаких входных данных от GSM.

Возможные источники

  • Схема
  • GSM
J1 ПОЛУЧИТЬ И ЗАПИСАТЬ ВСЕ DTCS
  • ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC. ПРИМЕЧАНИЕ: Если присутствуют какие-либо диагностические коды неисправностей (DTC) GSM, сначала устраните их. С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC).

Присутствует ли код DTC P2800?
Да ПЕРЕЙТИ к J2
Нет В настоящее время система работает корректно. Беспокойство может быть прерывистым.

J2 ПРОВЕРЬТЕ КОРОБКУ ПЕРЕДАЧ (СЕТЬ КОНТРОЛЛЕРА) ПОЛОЖИТЕЛЬНАЯ ЦЕПЬ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Отключить GSM C3532 .
  • Отключить ISC C199A .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3532-14 C199A-22

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к J3
Нет ОТРЕМОНТИРУЙТЕ цепь.

J3 ПРОВЕРЬТЕ КОРОБКУ ПЕРЕДАЧ (СЕТЬ КОНТРОЛЛЕРОВ) ПЛЮС ПРИ ЗАМЫКЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3532-14 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к J4
Нет ОТРЕМОНТИРУЙТЕ цепь.

J4 ПРОВЕРЬТЕ КОРОБКУ ПЕРЕДАЧ (СЕТЬ КОНТРОЛЛЕРОВ) ОТРИЦАТЕЛЬНАЯ ЦЕПЬ ДЛЯ ОБРЫВА
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3532-13 C199A-32

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к J5
Нет ОТРЕМОНТИРУЙТЕ цепь.

J5 ПРОВЕРЬТЕ КОРОБКУ ПЕРЕДАЧ (СЕТЬ КОНТРОЛЛЕРА) ОТРИЦАТЕЛЬНАЯ ЦЕПЬ ДЛЯ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3532-13 Земля

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новый GSM.
СМ.: Модуль переключения передач (GSM) (307-05B). Внешние органы управления автоматической коробкой передач — Автоматическая коробка передач — HF45, Снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

КОНТРОЛЬНЫЙ ТЕСТ K: DTC P27B4

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.

Нормальная работа и неисправности

Датчик скорости резольвера контролирует скорость и направление движения. резольвер. Если резольвер вращается в обратном направлении, когда D выбран или в прямом направлении, когда выбран R, ISC устанавливает код неисправности.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
SOBDMC P27B4:00 Характеристики системы управления направлением передачи модуля внутреннего управления: нет информации о подтипе ISC устанавливает этот DTC, когда датчик скорости резольвера обнаруживает Резольвер вращается в обратном направлении, когда выбран D, или в прямом направлении. направлении при выборе R.

Возможные источники

  • Модуль не запрограммирован с использованием самого современного программного обеспечения
  • Передача инфекции
K1 ПРОВЕРКА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.

  • С помощью диагностического сканера удалите все диагностические коды неисправностей.
  • Зажигание включено.
  • Зажигание ВЫКЛ. Подождите 10 секунд.
  • Дорожные испытания автомобиля.
  • На стоянке переключите автомобиль между P , D и R , позволяя автомобилю двигаться в обоих направлениях.
  • На стоянке включите активную функцию помощи при парковке и переключитесь на N.
  • С помощью диагностического сканера выполните непрерывную самопроверку памяти ISC.

Присутствует ли код DTC P27B4?
Да ИДТИ на К2
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

K2 ПОЛУЧИТЬ ВСЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ИЗ ПОСТОЯННОЙ ПАМЯТИ (DTCS) ИЗ ВСЕХ МОДУЛЕЙ
  • Зажигание включено.
  • С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) непрерывной памяти.

Имеются ли какие-либо другие диагностические коды неисправностей (DTC)?
Да Сначала РЕШИТЕ ​​эти коды DTC. СМ. таблицу DTC.
Нет ИДТИ на К3

K3 ОПРЕДЕЛИТЕ ПРИЗНАКИ АВТОМОБИЛЯ
  • С помощью диагностического сканера удалите все диагностические коды неисправностей.
  • Зажигание включено.
  • Зажигание ВЫКЛ. Подождите 10 секунд.
  • Дорожные испытания автомобиля.
  • На стоянке переключите автомобиль между P , D и R , позволяя автомобилю двигаться в обоих направлениях.
  • На стоянке включите активную функцию помощи при парковке и переключитесь на N.

Присутствует ли наблюдаемый симптом?
Да В первую очередь ПРОВЕДИТЕ ДИАГНОСТИКУ и УСТРАНИТЕ все симптомы автомобиля.
СМ.: Диагностика по симптомам (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Диагностика и проверка).
Нет ИДТИ на К4

K4 ПРОГРАММИРОВАНИЕ ISC С ПОСЛЕДНЕЙ КАЛИБРОВКОЙ
  • С помощью диагностического сканера запрограммируйте ISC с помощью последней калибровки.
    СМ.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).
  • Дорожные испытания автомобиля.
  • На стоянке переключите автомобиль между P , D и R , позволяя автомобилю двигаться в обоих направлениях.
  • На стоянке включите активную функцию помощи при парковке и переключитесь на N.
  • С помощью диагностического сканера выполните непрерывную самопроверку памяти ISC.

Присутствует ли код DTC P27B4?
Да ПЕРЕЙТИ на К5
Нет На данный момент беспокойства нет. Это может быть вызвано неправильной калибровкой.

K5 ПУСТОЙ ПУТЬ ПРОГРАММИРУЙТЕ ISC С ПОСЛЕДНЕЙ КАЛИБРОВКОЙ
  • С помощью диагностического сканера запрограммируйте пустой путь ISC с помощью последней калибровки.
    СМ.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).
  • Дорожные испытания автомобиля.
  • На стоянке переключите автомобиль между P , D и R , позволяя автомобилю двигаться в обоих направлениях.
  • На стоянке включите активную функцию помощи при парковке и переключитесь на N.
  • С помощью диагностического сканера выполните непрерывную самопроверку памяти ISC.

Присутствует ли код DTC P27B4?
Да УСТАНОВИТЕ новую коробку передач.
СМ.: Коробка передач (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Снятие и установка).
Нет На данный момент беспокойства нет. Это может быть вызвано неправильной калибровкой.

ТОЧНАЯ ПРОВЕРКА L: DTC U103B

ПРИМЕЧАНИЕ: Системный контроллер инвертора (ISC) в сканирующем приборе называется SOBDMC.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СОБДМК U103B:00 Недопустимые данные мониторинга модуля внутреннего управления, полученные от модуля управления дифференциалом — сзади: нет информации о подтипе Этот DTC устанавливается, когда системный контроллер инвертора (ISC) получает неверные сетевые данные от модуля управления задним дифференциалом.

Возможные источники

  • Модуль управления полным приводом
  • Схема
L1 ВЫПОЛНИТЬ ПОЛНЫЙ ПРИВОД (ПОЛНЫЙ ПРИВОД) САМОПРОВЕРКА МОДУЛЯ
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку модуля полного привода.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?
Да ПРОВЕРЬТЕ модуль управления полным приводом.
Нет ДИАГНОСТИРОВАТЬ наличие наблюдаемого симптома.
СМ.: Диагностика по симптомам (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Диагностика и проверка).


Описание и работа - Описание передачи - Работа системы и описание компонентов

Схема системы E357528 *.sttxt { видимость: скрытая; } *...

Диагностика и тестирование – диагностика по симптомам

Таблица симптомов Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СМ.: Методы диагностики (100-00 Общая информация, описание и работа)...

Дополнительная информация:

Руководство по обслуживанию Ford Escape 2020-2023: Общие процедуры - Деформация ГБЦ


Специальные инструменты) / Общее оборудование щуп Проверять ПРИМЕЧАНИЕ: Спецификацию см. в соответствующем Разделе 303-01. ПРИМЕЧАНИЕ: Убедитесь, что все поверхности головки блока цилиндров очищены от любой прокладочный материал, силиконовый герметик, масло и охлаждающая жидкость...

Руководство по эксплуатации Ford Escape 2020-2023: Использование распознавания голоса


Эта система поможет вам контролировать многие функции с помощью голосовых команд. Этот позволяет держать руки на колесо и сосредоточиться на том, что вокруг вас. Инициация голосового сеанса Нажмите кнопку голосового управления. Список из доступные голосовые команды появляется на дисплее...
