Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 92.
Нормальная работа и неисправности
СМ.: Внешнее освещение — Обзор (417-01 Внешнее освещение, описание и работа).
СМ.: Внешнее освещение — работа системы и описание компонентов (417-01 Наружное освещение, описание и работа).
Условия срабатывания неисправности DTC
|
код неисправности
|
Описание
|
Состояние срабатывания неисправности
|
|
БКМ B10F3:11
|
Левый передний габаритный фонарь: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
короткое замыкание на массу в выходной цепи левого переднего габаритного огня.
|
|
БКМ B10F3:15
|
Левый передний габаритный фонарь: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение с выхода левого переднего габаритного огня
схема.
|
|
БКМ B10F4:11
|
Правый передний габаритный фонарь: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
короткое замыкание на массу в выходной цепи правого переднего стояночного фонаря.
|
|
БКМ B10F4:15
|
Правый передний габаритный фонарь: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение на выходе правого переднего габаритного фонаря
схема.
|
|
БКМ B1445:11
|
Выход задних габаритных фонарей: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
замыкание на массу в цепи вывода ламп подсветки номерного знака.
|
|
БКМ B1445:15
|
Выход задних стояночных фонарей: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение в цепи вывода ламп подсветки номерного знака.
|
|
БКМ B149E: 11
|
Левая передняя позиция/боковой маркер: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
короткое замыкание на массу в выходной цепи левого переднего габаритного огня.
|
|
БКМ B149E: 15
|
Левая передняя позиция/боковой маркер: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение с выхода левого переднего габаритного огня
схема.
|
|
БКМ B149F: 11
|
Правая передняя позиция/боковой маркер: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
короткое замыкание на массу в выходной цепи правого переднего стояночного фонаря.
|
|
БКМ B149F: 15
|
Правая передняя позиция/боковой маркер: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение на выходе правого переднего габаритного фонаря
схема.
|
|
БКМ B14A2:11
|
Накладные лампы задней/задней двери: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
замыкание на массу в цепи вывода ламп подсветки номерного знака.
|
|
БКМ B14A2:15
|
Накладные лампы задней/задней двери: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение в цепи вывода ламп подсветки номерного знака.
|
|
БКМ B14B2:11
|
Левые габаритные фонари: замыкание цепи на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
короткое замыкание на массу в выходной цепи левого переднего габаритного огня.
|
|
БКМ B14B2:15
|
Левые габаритные фонари: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение с выхода левого переднего габаритного огня
схема.
|
|
БКМ B14B3:11
|
Правые габаритные фонари: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
короткое замыкание на массу в выходной цепи правого переднего стояночного фонаря.
|
|
БКМ B14B3:15
|
Правые габаритные фонари: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение на выходе правого переднего габаритного фонаря
схема.
|
|
БКМ B1538:11
|
Выход левого заднего габаритного фонаря: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение в выходной цепи левого заднего стояночного фонаря.
|
|
БКМ B1538:15
|
Выход левого заднего габаритного фонаря: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение в выходной цепи левого заднего стояночного фонаря.
|
|
БКМ B1539:11
|
Выход правого заднего габаритного фонаря: короткое замыкание на массу
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение в выходной цепи правого заднего стояночного фонаря.
|
|
БКМ B1539:15
|
Выход правого заднего габаритного фонаря: короткое замыкание на батарею или обрыв
|
Непрерывная память и DTC по запросу, который устанавливается, когда BCM обнаруживает неисправность.
обрыв или короткое замыкание на напряжение в выходной цепи правого заднего стояночного фонаря.
|
Возможные источники
-
Проводка, клеммы или разъемы
-
Лампа
-
Фонарь заднего хода в сборе
-

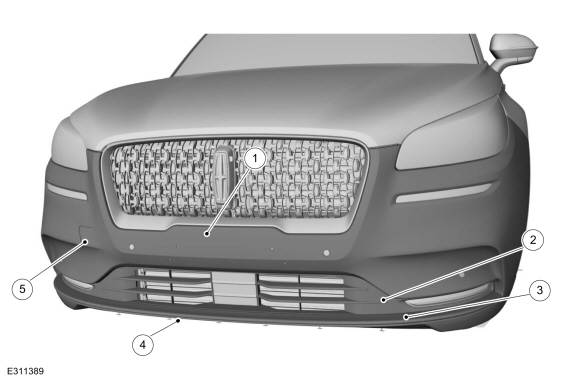

Фара в сборе
-
Подсветка номерного знака
-

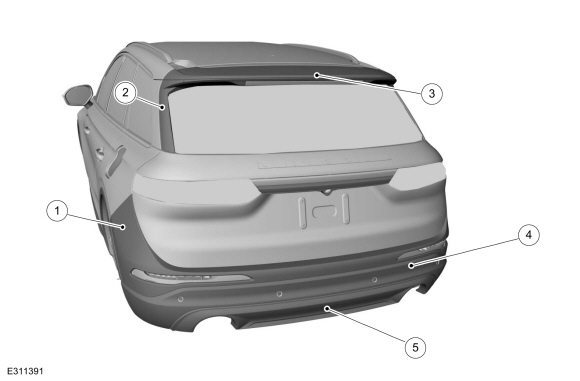

Задний фонарь в сборе
-
Модуль управления светодиодами
-
млрд кубометров
|
|
C1 НАБЛЮДАЙТЕ ЗА РАБОтой СТОЯНОЧНЫХ ФОНАРОВ
|
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ и осмотрите все стояночные фонари.
-
Установите переключатель фар в положение OFF и осмотрите все стояночные фонари.
Всегда ли горят какие-либо стояночные фонари?
|
Да
|
Если один или несколько стояночных фонарей горят постоянно, ПЕРЕЙДИТЕ к пункту C2.
Если все габаритные огни всегда включены, ПЕРЕЙДИТЕ к C20.
|
|
Нет
|
Если отдельный светодиод
ДХО/передний стояночный фонарь не работает или не тускнеет, когда ДХО включены, ПЕРЕЙДИТЕ к C5
Если отдельный задний боковой габаритный фонарь не работает, ПЕРЕЙДИТЕ к C5.
Если отдельный передний боковой габаритный фонарь, задний
стояночный фонарь, фонарь заднего хода в сборе, стояночный фонарь или оба номерных знака
не работают только лампы, ПЕРЕЙДИТЕ к C3
Если отдельная лампа освещения номерного знака не работает, УСТАНОВИТЕ новую лампу освещения номерного знака.
СМ.: Подсветка номерного знака (417-01 Внешнее освещение, снятие и установка).
Если оба передних боковых габаритных фонаря и оба фонаря номерного знака не работают, ПЕРЕЙДИТЕ к С10.
Если и левый задний фонарь стояночного света, и левый фонарь заднего хода в сборе
лампы или правый задний фонарь стояночного света и правый фонарь заднего хода в сборе
габаритные огни не работают, ПЕРЕЙДИТЕ к C15
Если все габаритные огни не работают, ПЕРЕЙДИТЕ к C20.
|
|
|
C2 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА)
ВЫХОДНАЯ ЦЕПЬ СТОЯНОЧНОГО ФОНАРА НА КОРОТКОЕ НАПРЯЖЕНИЕ
|
-
Отключить
млрд кубометров
C2280E (для заднего бокового маркера и светодиода)
ДХО/передние габаритные огни).
-
Отключить
млрд кубометров
C2280F (для передних боковых габаритных огней, задних парковочных фонарей, фонарей заднего хода в сборе, парковочных фонарей и фонарей номерного знака).
Габаритные огни продолжают гореть?
|
Да
|
ОТРЕМОНТИРУЙТЕ неисправную цепь.
|
|
|
C3 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ НЕРАБОТАЮЩЕГО СТОЯНОЧНОГО ФОНАРА НА ОБРЫВ
|
-
Установите переключатель фар в положение OFF.
-
Разъединение Для переднего бокового габаритного фонаря, неработающей левой фары C1284 или правой фары C1285
.
-
Разъединение Для заднего стояночного фонаря, неработающего левого заднего фонаря C423 или правого заднего фонаря C422
.
-
Разъединение Для фонаря заднего хода в сборе стояночный фонарь, неработающий левый фонарь заднего хода C451 или правый фонарь заднего хода C461
.
-
Разъединение Для ламп подсветки номерного знака, Лампа подсветки номерного знака C4046
.
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
-
Для фонарей номерного знака измерьте:
Нажмите, чтобы отобразить соединители
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C4046-1
|
.jpg)
|
Земля
|
Напряжение больше 11 вольт?
|
Да
|
Для переднего бокового габаритного фонаря ПЕРЕЙДИТЕ к C19
Для заднего стояночного фонаря, стояночного фонаря заднего хода или фонарей номерного знака ПЕРЕЙДИТЕ к C4.
|
|
|
C4 ПРОВЕРЬТЕ ЦЕПЬ МАССА НЕРАБОТАЮЩЕЙ СТОЯНОЧНОЙ ФОНАРИ
|
-
Для фонарей номерного знака измерьте:
Нажмите, чтобы отобразить соединители
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C4046-1
|
|
C4046-3
|
Напряжение больше 11 вольт?
|
Да
|
Для заднего стояночного фонаря УСТАНОВИТЕ новый задний фонарь в сборе,
СМ.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).
Для стояночного фонаря фонаря заднего хода УСТАНОВИТЕ новый фонарь заднего хода,
СМ.: Фонарь заднего хода (417-01 Наружное освещение, снятие и установка).
Для ламп освещения номерного знака УСТАНОВИТЕ новую лампу освещения номерного знака,
СМ.: Подсветка номерного знака (417-01 Внешнее освещение, снятие и установка).
|
|
|
C5 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА СВЕТОДИОД (СВЕТОИЗЛУЧАЮЩИЙ ДИОД)
ДХО (дневные ходовые огни)
/ПЕРЕДНЯЯ СТОЯНОЧНАЯ ФАРА ИЛИ ЗАДНЯЯ БОКОВАЯ МАРКЕРНАЯ ФАРА
|
-
Установите переключатель фар в положение OFF.
-
Отключить для светодиода
ДХО/передний стояночный фонарь, неработающий Левая фара C1284 или правая фара C1285
.
-
Разъединение Для заднего бокового габаритного фонаря, неработающего левого заднего фонаря C423 или правого заднего фонаря C422
.
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
Напряжение больше 11 вольт?
|
|
C6 ПОВТОРИТЕ САМОПРОВЕРКУ ПО ТРЕБОВАНИЮ И ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА СВЕТОДИОД (СВЕТОИЗЛУЧАЮЩИЙ ДИОД)
ДХО (дневные ходовые огни)
/ПЕРЕДНЯЯ СТОЯНОЧНАЯ ФАРА ИЛИ ЗАДНЯЯ БОКОВАЯ МАРКЕРНАЯ ФАРА
|
-
Установите переключатель фар в положение OFF.
-
С помощью диагностического сканера выполните самопроверку BCM.
-
Сотрите диагностические коды неисправностей (DTC) и повторите
самотестирование (необходимо для включения выходного драйвера лампы).
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
Напряжение больше 11 вольт?
|
Да
|
Для светодиода
ДХО/передний габаритный фонарь, GO to C19
Для заднего бокового габаритного фонаря УСТАНОВИТЕ новую лампу заднего бокового габаритного фонаря.
СМ.: Лампа заднего фонаря (417-01 Наружное освещение, снятие и установка).
|
|
|
C7 ПРОВЕРЬТЕ СВЕТОДИОД (СВЕТОДИОДА)
ДХО (дневные ходовые огни)
/ПЕРЕДНЯЯ СТОЯНОЧНАЯ ФАРА ИЛИ ЗАДНИЙ БОКОВОЙ ГАбаритный Фонарь ЦЕПЬ МАССЫ ПРИ ОТКРЫТИИ
|
Напряжение больше 11 вольт?
|
Да
|
Для светодиода
ДХО/передний габаритный фонарь, GO to C19
Для заднего бокового габаритного фонаря УСТАНОВИТЕ новую лампу заднего бокового габаритного фонаря.
СМ.: Лампа заднего фонаря (417-01 Наружное освещение, снятие и установка).
|
|
Нет
|
ОТРЕМОНТИРУЙТЕ неисправную цепь.
|
|
|
C8 ПРОВЕРЬТЕ СВЕТОДИОД (СВЕТОДИОДА)
ДХО (дневные ходовые огни)
ЦЕПЬ ПИТАНИЯ ПЕРЕДНИХ СТОЯНОЧНЫХ ФОНАРОВ ИЛИ ЗАДНИХ БОКОВЫХ ГАБАРИТОВ ДЛЯ ОТКРЫТОГО ОТКРЫТИЯ
|
-
Установите переключатель фар в положение OFF.
-
Отключить
млрд кубометров
C2280E
.
Сопротивление меньше 3 Ом?
|
|
C9 ПРОВЕРЬТЕ СВЕТОДИОД (СВЕТОДИОДА)
ДХО (дневные ходовые огни)
ЦЕПЬ ПИТАНИЯ ПЕРЕДНИХ СТОЯНОЧНЫХ ФОНАРОВ ИЛИ ЗАДНИХ БОКОВЫХ ГАБАРИТОВ ПРИ КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
|
Сопротивление больше 10000 Ом?
|
Нет
|
ОТРЕМОНТИРУЙТЕ цепь. После ремонта:
Если диагностические коды неисправностей (DTC) отсутствуют, ПРОВЕРЬТЕ систему на предмет нормальной работы.
Если код неисправности
U1000:00 присутствует, УДАЛИТЕ диагностические коды неисправностей (DTC) и
ПОВТОРИТЕ самопроверку (требуется для включения выходного драйвера лампы, если присутствует DTC U1000:00).
Если присутствует DTC U3000:49, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
|
|
|
C10 ПОВТОРИТЕ ПРОВЕРКУ САМОПРОВЕРКИ ПО ТРЕБОВАНИЮ И ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕДНИХ ФОНАРЯХ ОГРАНИЧИТЕЛЯ И НОМЕРНОГО ЗНАКА С ЛЕВОЙ (ЛЕВОЙ СТРЕЛКОЙ)
ФАРА ОТКЛЮЧЕНА
|
-
Установите переключатель фар в положение OFF.
-
Отключить
Левая фара C1284
.
-
С помощью диагностического сканера выполните самопроверку BCM.
-
Сотрите диагностические коды неисправностей (DTC) и повторите
самотестирование (необходимо для включения выходного драйвера лампы).
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
-
Мера:
Нажмите, чтобы отобразить соединители
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C1284-1
|
|
Земля
|
Напряжение больше 11 вольт?
|
Да
|
ДИАГНОСТИКА ЛГ
Модуль управления светодиодами, ПЕРЕЙДИТЕ к C19
|
|
|
C11 ПОВТОРИТЕ ПРОВЕРКУ САМОПРОВЕРКИ ПО ТРЕБОВАНИЮ И ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕДНИХ ФОНАРЯХ ОГРАНИЧИТЕЛЯ И НОМЕРНОГО ЗНАКА С ПРАВОЙ (ПРАВОЙ)
ФАРА ОТКЛЮЧЕНА
|
-
Установите переключатель фар в положение OFF.
-
Отключить
Правая фара C1285
.
-
С помощью диагностического сканера выполните самопроверку BCM.
-
Сотрите диагностические коды неисправностей (DTC) и повторите
самотестирование (необходимо для включения выходного драйвера лампы).
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
-
Мера:
Нажмите, чтобы отобразить соединители
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C1284-1
|
|
Земля
|
Напряжение больше 11 вольт?
|
Да
|
ДИАГНОСТИКА ЛГ
Модуль управления светодиодами, ПЕРЕЙДИТЕ к C19
|
|
|
С12
ПОВТОРИТЕ САМОПРОВЕРКУ ПО ТРЕБОВАНИЮ И ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕДНЕЙ СТОРОНЕ
ГАбаритные фонари и фонари номерного знака с отключенным фонарем номерного знака
|
-
Установите переключатель фар в положение OFF.
-
Отключить лампу освещения номерного знака C4046
.
-
С помощью диагностического сканера выполните самопроверку BCM.
-
Сотрите диагностические коды неисправностей (DTC) и повторите
самотестирование (необходимо для включения выходного драйвера лампы).
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
-
Мера:
Нажмите, чтобы отобразить соединители
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C1284-1
|
|
Земля
|
Напряжение больше 11 вольт?
|
Да
|
УСТАНОВИТЕ новую лампу освещения номерного знака.
СМ.: Подсветка номерного знака (417-01 Внешнее освещение, снятие и установка).
|
|
|
C13 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ПЕРЕДНИХ ГАБАРИТОВ И ЛАМП НОМЕРНОГО ЗНАКА НА ОБРЫВ
|
-
Установите переключатель фар в положение OFF.
-
Отключить
млрд кубометров
C2280F
.
-
Мера:
Нажмите, чтобы отобразить соединители
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C1284-1
|
|
C2280F-52
|
Сопротивление меньше 3 Ом?
|
Нет
|
ОТРЕМОНТИРУЙТЕ неисправную цепь.
|
|
|
C14 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ К ПЕРЕДНИМ БОКОВЫМ ОГРАНИЧИТЕЛЯМ И ЛАМПАМ НОМЕРНОГО ЗНАКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
|
-
Мера:
Нажмите, чтобы отобразить соединители
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C1284-1
|
|
Земля
|
Сопротивление больше 10000 Ом?
|
Нет
|
ОТРЕМОНТИРУЙТЕ цепь. После ремонта:
Если диагностические коды неисправностей (DTC) отсутствуют, ПРОВЕРЬТЕ систему на предмет нормальной работы.
Если код неисправности
U1000:00 присутствует, УДАЛИТЕ диагностические коды неисправностей (DTC) и
ПОВТОРИТЕ самопроверку (требуется для включения выходного драйвера лампы, если присутствует DTC U1000:00).
Если присутствует DTC U3000:49, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
|
|
|
С15
ПОВТОРИТЕ САМОПРОВЕРКУ ПО ТРЕБОВАНИЮ И ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЗАДНИЙ ФОНАРЬ
И ФОНАРЬ ЗАДНЕГО ХОДА В СБОРЕ СТОЯНОЧНЫЕ ФОНАРИ С ЗАДНИМ ФОНАРЕМ
ОТКЛЮЧЕН
|
-
Установите переключатель фар в положение OFF.
-
Отсоедините неработающий левый задний фонарь C423 или правый задний фонарь C422.
.
-
С помощью диагностического сканера выполните самопроверку BCM.
-
Сотрите диагностические коды неисправностей (DTC) и повторите
самотестирование (необходимо для включения выходного драйвера лампы).
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
-
Мера:
Нажмите, чтобы отобразить соединители
Левый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C423-3
|
|
Земля
|
Нажмите, чтобы отобразить соединители
Правый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C422-3
|
|
Земля
|
Напряжение больше 11 вольт?
|
Да
|
УСТАНОВИТЕ новый задний фонарь в сборе,
СМ.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).
|
|
|
С16
ПОВТОРИТЕ САМОПРОВЕРКУ ПО ТРЕБОВАНИЮ И ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЗАДНИЙ ФОНАРЬ
СТОЯНОЧНЫЕ ФОНАРИ С ЛАМПОЙ ЗАДНЕГО ХОДА В СБОРЕ
ОТКЛЮЧЕН
|
-
Установите переключатель фар в положение OFF.
-
Отсоедините неработающий левый фонарь заднего хода C451 или правый фонарь заднего хода C461.
.
-
С помощью диагностического сканера выполните самопроверку BCM.
-
Сотрите диагностические коды неисправностей (DTC) и повторите
самотестирование (необходимо для включения выходного драйвера лампы).
-
Установите переключатель фар в положение СТОЯНОЧНЫЕ ЛАМПЫ.
-
Мера:
Нажмите, чтобы отобразить соединители
Левый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C423-3
|
|
Земля
|
Нажмите, чтобы отобразить соединители
Правый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C422-3
|
|
Земля
|
Напряжение больше 11 вольт?
|
Да
|
УСТАНОВИТЕ новый фонарь заднего хода.
СМ.: Фонарь заднего хода (417-01 Наружное освещение, снятие и установка).
|
|
|
C17 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ СТОЯНОЧНЫХ ФОНАРОВ В СБОРЕ ЗАДНЕГО ФОНАРЯ И ФОНАРЯ ЗАДНЕГО ХОДА НА ОБРЫВ
|
-
Установите переключатель фар в положение OFF.
-
Отключить
млрд кубометров
C2280F
.
-
Мера:
Нажмите, чтобы отобразить соединители
Левый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C423-3
|
|
C2280F-53
|
Нажмите, чтобы отобразить соединители
Правый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C422-3
|
|
C2280F-48
|
Сопротивление меньше 3 Ом?
|
Нет
|
ОТРЕМОНТИРУЙТЕ неисправную цепь.
|
|
|
C18 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ ЗАДНЕГО ФОНАРЯ И ФОНАРЯ ЗАДНЕГО ХОДА В СБОРЕ СТОЯНОЧНЫЕ ФОНАРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
|
-
Мера:
Нажмите, чтобы отобразить соединители
Левый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C423-3
|
|
Земля
|
Нажмите, чтобы отобразить соединители
Правый задний фонарь
|
Положительный вывод
|
Измерение/действие
|
Отрицательный вывод
|
|
C422-3
|
|
Земля
|
Сопротивление больше 10000 Ом?
|
Нет
|
ОТРЕМОНТИРУЙТЕ цепь. После ремонта:
Если диагностические коды неисправностей (DTC) отсутствуют, ПРОВЕРЬТЕ систему на предмет нормальной работы.
Если код неисправности
U1000:00 присутствует, УДАЛИТЕ диагностические коды неисправностей (DTC) и
ПОВТОРИТЕ самопроверку (требуется для включения выходного драйвера лампы, если присутствует DTC U1000:00).
Если присутствует DTC U3000:49, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
|
|
|
C19 ПРОВЕРЬТЕ СВЕТОДИОД (СВЕТОДИОДА)
МОДУЛЬ КОНТРОЛЯ
|
-
Установите переключатель фар в положение OFF.
-
Отсоедините неработающую левую фару C1284 или правую фару C1285.
.
-
УДАЛИТЕ диагностические коды неисправностей (DTC), ПОВТОРИТЕ
самотестирование (необходимо для включения выходного драйвера лампы) и цикл
зажигание ВЫКЛ и ВКЛ. ПОВТОРИТЕ самопроверку.
-
Активируйте функцию аварийной световой сигнализации.
-
Запустите систему и определите, сохраняется ли проблема.
Проблема сохраняется или какие-либо диагностические коды неисправностей (DTC) возвращаются?
|
Да
|
СНИМИТЕ заведомо исправный модуль управления светодиодами. УСТАНОВИТЕ новую фару в сборе.
СМ.: Фара в сборе (417-01 Наружное освещение, снятие и установка).
|
|
Нет
|
СНИМИТЕ заведомо исправный модуль управления светодиодами. УСТАНОВИТЕ новый модуль управления светодиодами.
|
|
|
C20 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА)
ЭКСПЛУАТАЦИЯ
|
-
Отсоедините и осмотрите все разъемы BCM.
-
Ремонт:
-
коррозия (установите новый разъем или клеммы – очистите контакты модуля)
-
поврежденные или согнутые контакты – установите новые клеммы/контакты
-
выталкиваемые штифты – при необходимости установите новые штифты
-
Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.
-
Запустите систему и определите, сохраняется ли проблема.
Беспокойство все еще присутствует?
|
Да
|
ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA.
. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест.
и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей
решить эту проблему, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
|
|
Нет
|
В настоящее время система работает корректно.
беспокойство могло быть вызвано соединениями модулей. АДРЕС корень
причина любых проблем с разъемом или контактами.
|
|
.jpg){kind=icon}
ТОЧНЫЙ ТЕСТ A: ОДНА ИЛИ НЕСКОЛЬКО ПАРКОВОЧНЫХ, ЗАДНИХ ФОНАРОВ ИЛИ НОМЕРНЫХ ФОНАРОВ НЕ РАБОТАЮТ ИЛИ ВСЕГДА ГОРЯТ — ГАЛОГЕННЫЕ ФАРЫ МЛАДШЕЙ СЕРИИ
.jpg){kind=icon}
ТОЧНЫЙ ТЕСТ A: ОДНА ИЛИ НЕСКОЛЬКО ПАРКОВОЧНЫХ, ЗАДНИХ ФОНАРОВ ИЛИ НОМЕРНЫХ ФОНАРОВ НЕ РАБОТАЮТ ИЛИ ВСЕГДА ГОРЯТ — ГАЛОГЕННЫЕ ФАРЫ МЛАДШЕЙ СЕРИИ
Диагностика и тестирование — фары
Диагностика и проверка — фонари заднего хода
