Ford Escape: Автоматическая коробка передач - Автоматическая коробка передач - HF45 / Разборка и сборка узлов - Дифференциал

Специальные инструменты) / Общее оборудование

	204-069 (Т81П-1104-С) Снятие/установка, ступица переднего колеса
	307-587 Установщик подшипников дифференциала и руководство ТКИТ-2006УФ-ФЛМ ТКИТ-2006УФ-РЯД
	307-791 Установить, подшипник дифференциала (AWD)
Гидравлический пресс
Съемник

РАЗБОРКА

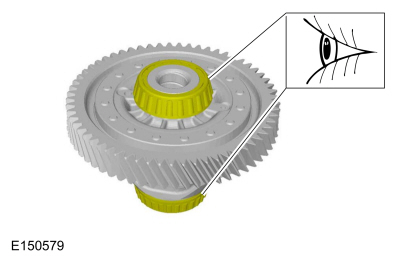

1. Осмотрите подшипники дифференциала на наличие повреждений или чрезмерного износа. При необходимости установите новые подшипники.

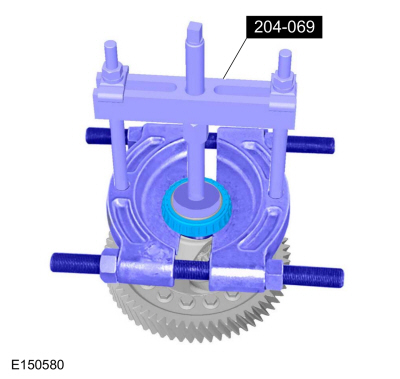

1. Используя специальные инструменты, снимите подшипник.
   Используйте специальный сервисный инструмент: 204-069 (Т81П-1104-С) Снятие/установка ступицы переднего колеса.
   Используйте общее оборудование: Съемник

1. Используя специальные инструменты, снимите подшипник.
   Используйте специальный сервисный инструмент: 204-069 (Т81П-1104-С) Снятие/установка ступицы переднего колеса.
   Используйте общее оборудование: Съемник

1. ПРИМЕЧАНИЕ: При замене зубчатого венца необходимо также установить новый передаточный вал.

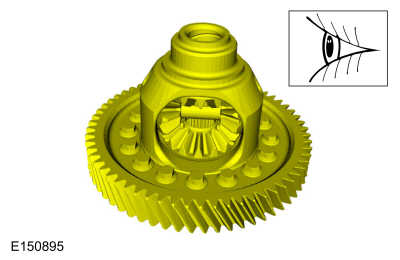

   Проверьте узел дифференциала и зубчатый венец на наличие повреждений.

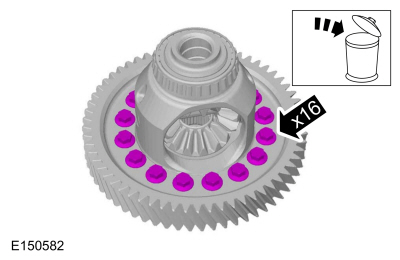

1. Снимите и выбросьте болты зубчатого венца.


1. Снимите зубчатый венец.


СБОРКА

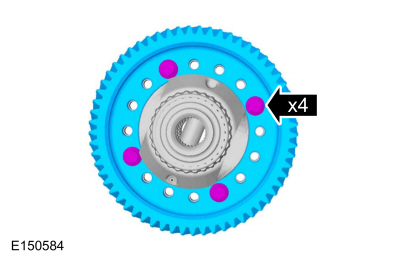

1. ПРИМЕЧАНИЕ: Не затягивайте 4 болта зубчатого венца.

   Вручную затяните 4 новых болта зубчатого венца, чтобы совместить отверстия в зубчатый венец и корпус дифференциала. Равномерно затяните болты, чтобы установите зубчатый венец на картер дифференциала.


1. ПРИМЕЧАНИЕ: Затяните все 16 болтов в 2 этапа.

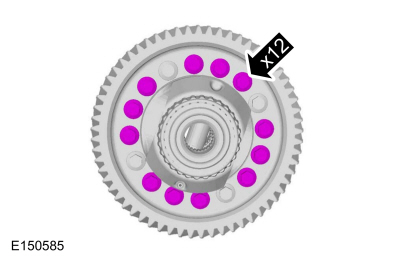

   Установите оставшиеся новые болты зубчатого венца дифференциала и затяните все болты.
   Крутящий момент:
   Этап 1: 24 фунт-фута (33 Нм)
   Этап 2: 60°

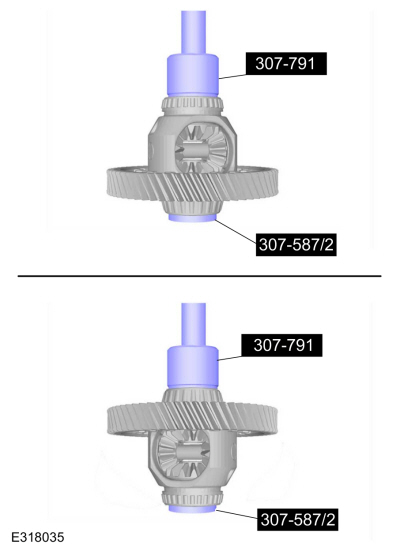

1. Если подшипники были сняты, установите новые подшипники.
   Используйте специальный сервисный инструмент: 307-587 Установщик подшипников дифференциала и руководство. , 307-791 Установить подшипник дифференциала (AWD).
   Используйте общее оборудование: гидравлический пресс
