Ford Escape: Бамперы / Разборка и сборка - Накладка на задний бампер

РАЗБОРКА

1. Снимите кожух заднего бампера.
   См.: Крышка заднего бампера (501-19 Бамперы, снятие и установка).


1. 1. Отсоедините электрический разъем модуля громкой связи.

   2. Отсоедините электрические разъемы заднего датчика системы помощи при парковке.

   3. Отсоедините электрические разъемы заднего датчика активной помощи при парковке.


1. Отделите направляющие жгута, фиксаторы жгута и снимите жгут накладки заднего бампера.


1. ПРИМЕЧАНИЕ: При установке датчиков убедитесь, что изолирующие кольца установлены правильно.

   Если есть.

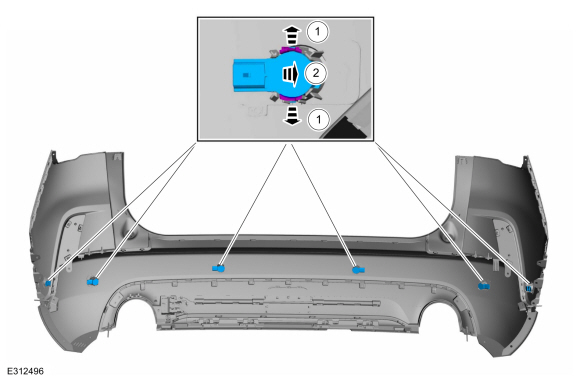

   Снимите задние датчики помощи при парковке и задние датчики активной помощи при парковке.

   1. Отпустите вкладки.

   2. Снимите задние датчики системы помощи при парковке и задние активные датчики системы помощи при парковке с кронштейна.

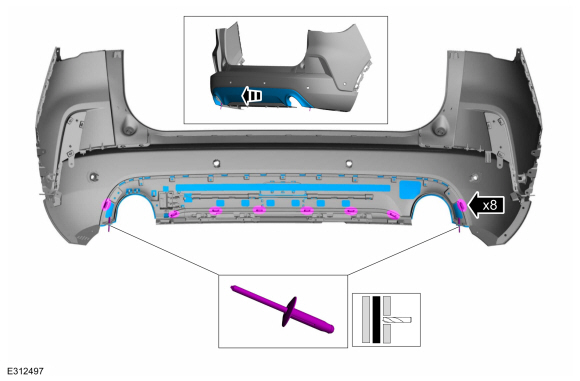

1. Просверлите заклепки, освободите язычки и снимите валентность нижней крышки заднего бампера.


1. Если есть.

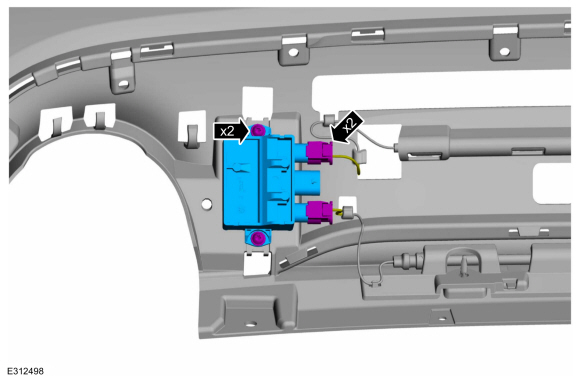

   Отсоедините электрические разъемы, выверните винты и снимите модуль громкой связи.


1. Если есть.

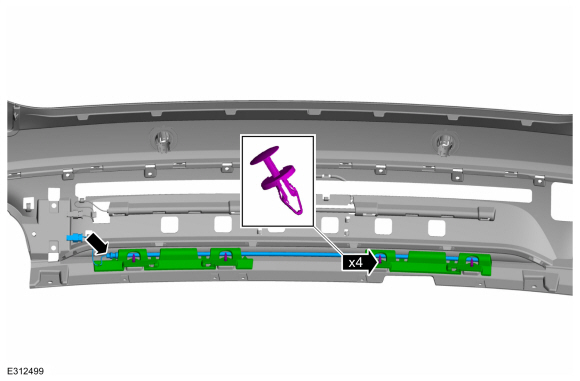

   Снимите нажимные штифты, кронштейны и нижний датчик открывания багажника без помощи рук.


1. Если есть.
   Снимите верхний датчик системы громкой связи.


1. С обеих сторон.
   Освободите фиксаторы и снимите задние отражатели.


1. С обеих сторон.

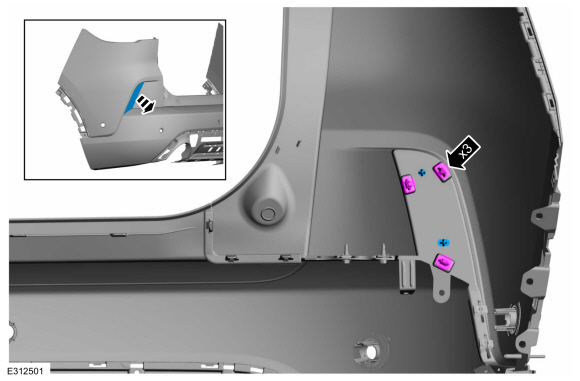

   Просверлите заклепки, освободите выступы, снимите пружинные зажимы, снимите болты и снимите боковую обшивку.


СБОРКА

1. Для установки выполните процедуру удаления в обратном порядке.


1. Если есть.
   Выполните проверки системы азимута и угла места.
   См.: Проверка системы азимута (413-13A Система помощи при парковке — автомобили с: задней системой помощи при парковке, общие процедуры).
   См.: Проверка системы подъема (413-13A Система помощи при парковке — автомобили с: задней системой помощи при парковке, общие процедуры).


1. Если есть.
   Выполните проверку системы азимута.
   См.: Проверка системы азимута (413-13C Система помощи при парковке — автомобили с: активной системой помощи при парковке, общие процедуры).


1. Если есть.
   Если какой-либо датчик не проходит проверку, диагностируйте неисправность датчика.
   См.: Система помощи при парковке (413-13A Система помощи при парковке — автомобили с: системой помощи при парковке сзади, диагностика и тестирование).


1. Если есть.
   Если какой-либо датчик не проходит проверку, диагностируйте неисправность датчика.
   См.: Система помощи при парковке (413-13C Система помощи при парковке — автомобили с: активной системой помощи при парковке, диагностикой и тестированием).
