Руководство по ремонту Форд Эскейп 2020-2023 гг. / Силовой агрегат / Топливная система — общая информация / Топливная система — общая информация / Общие процедуры — Быстроразъемная муфта

Ford Escape: Топливная система - Общая информация / Общие процедуры - Быстроразъемная муфта

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 1

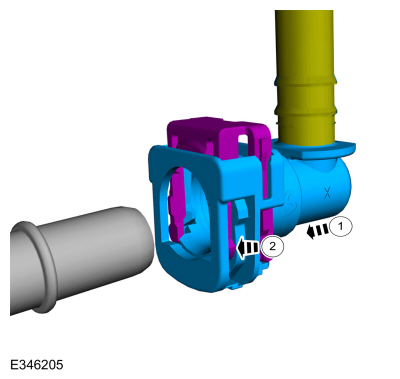

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

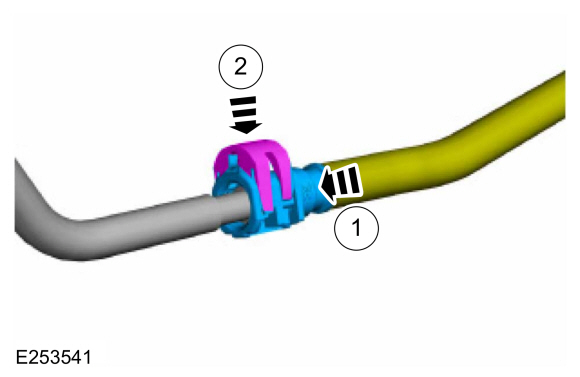

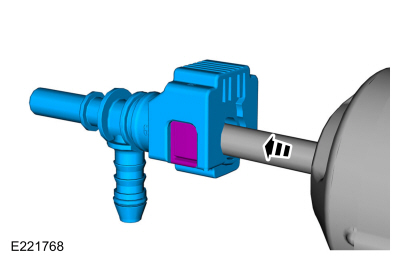

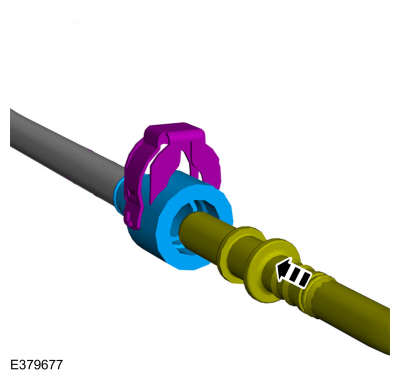

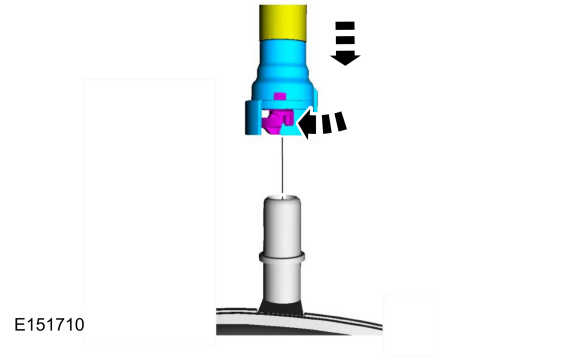

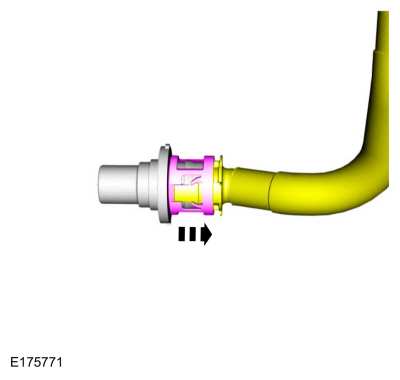

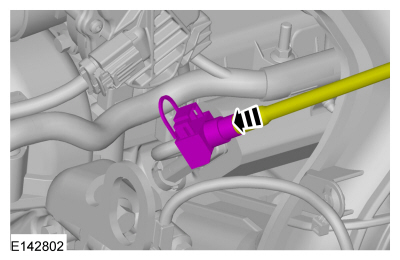

  1. Наденьте быстроразъемную муфту на трубу.

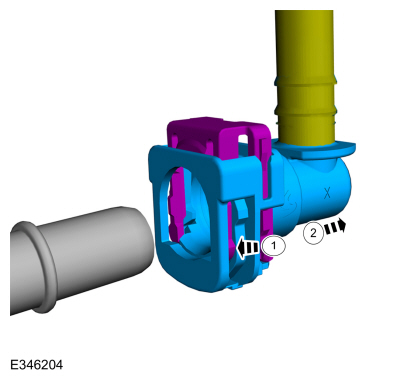

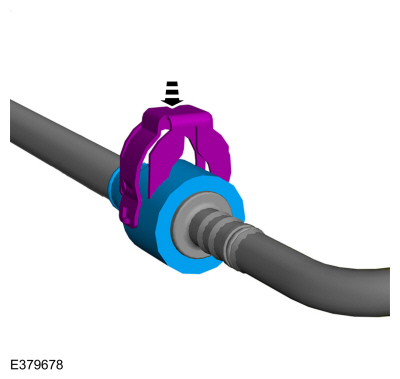

  1. ПРИМЕЧАНИЕ: Убедитесь, что фиксатор полностью встал на место и зафиксировался на трубе, потянув за быстроразъемное соединение.

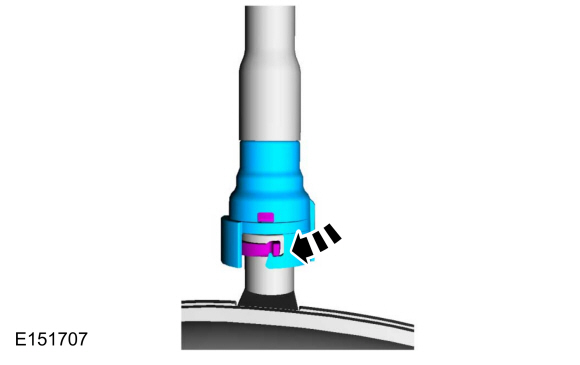

    Вдавите стопорный зажим в корпус быстроразъемной муфты, пока выступы не зафиксируются на месте.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 2

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 3

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 4

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 5

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 6

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

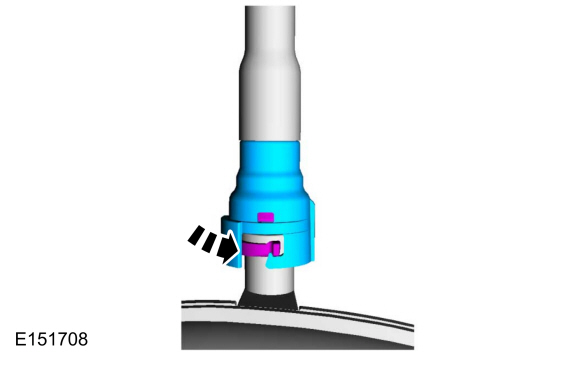

  1. Нажмите на выступы заднего фиксатора и потяните его наружу.

Соединять

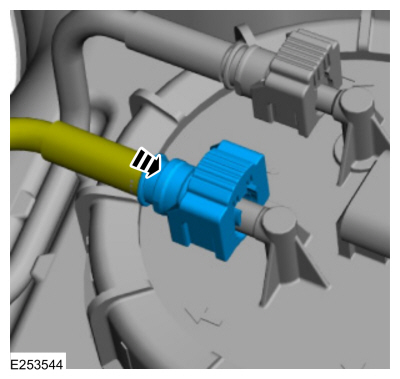

  1. Потяните за быстроразъемную муфту, чтобы убедиться, что она надежно закреплена.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 7

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. Потяните быстроразъемное соединение, чтобы убедиться, что оно надежно закреплено.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 8

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 9

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

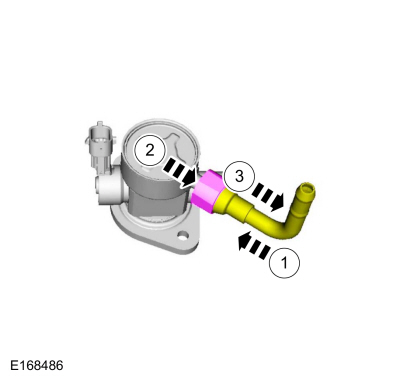

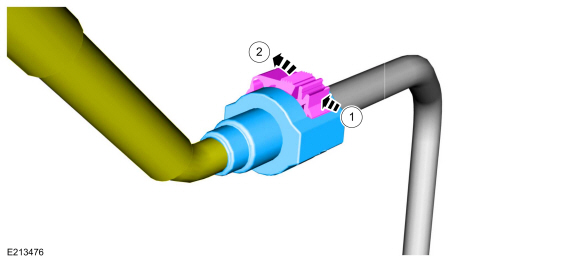

    1. Освободите вторичный фиксирующий язычок.
    1. Нажмите на основной фиксирующий язычок.

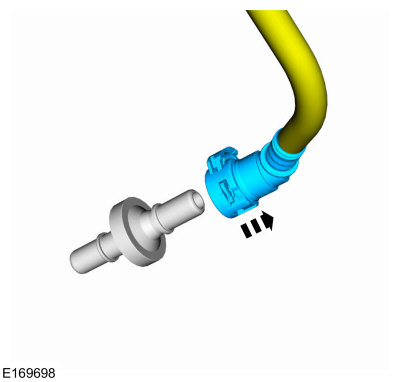

    1. Отделите быстроразъемную муфту от трубы.

Соединять

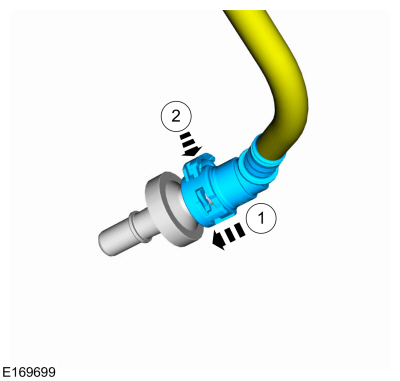

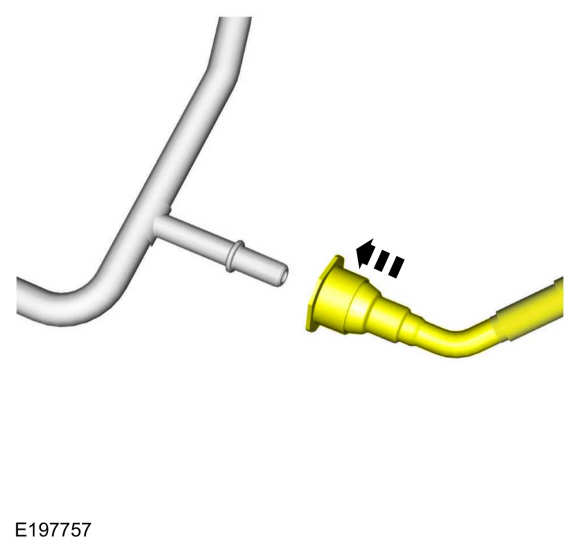

    1. Наденьте быстроразъемную муфту на трубу.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Заблокируйте дополнительный запорный язычок.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 10

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

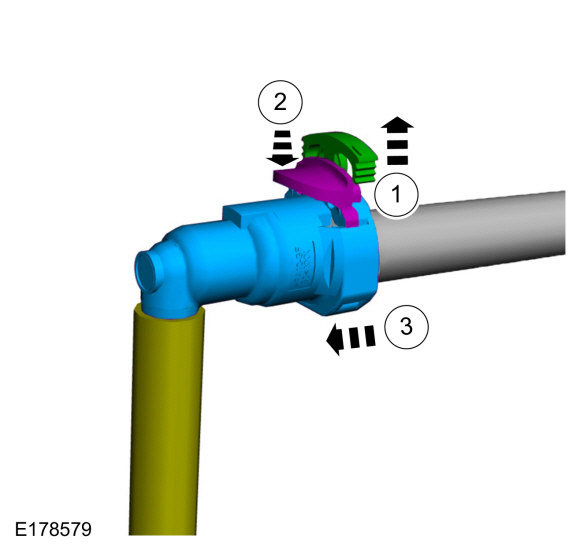

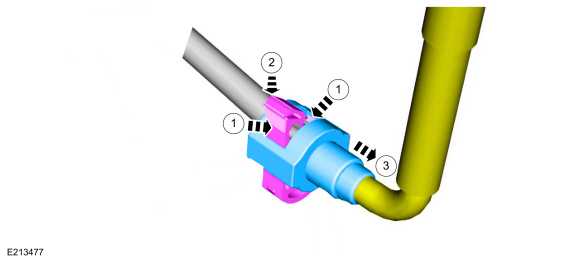

    1. Нажмите на фиксирующий язычок.

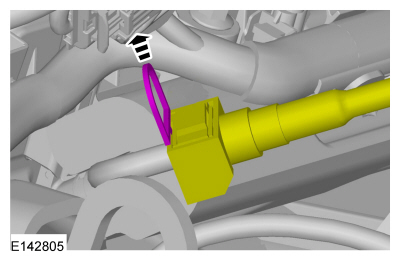

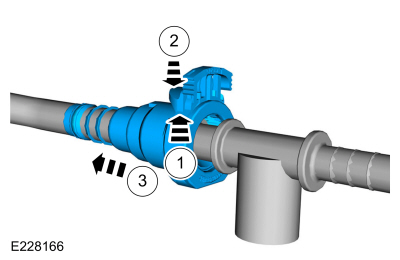

    1. Поднимите клипсу.
    1. Вдавите выступы внутрь.

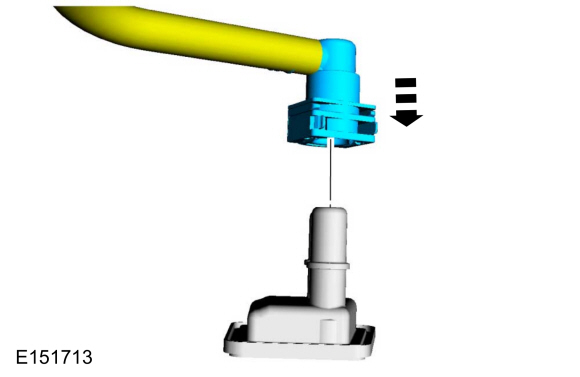

    1. Нажмите на зажим вниз.
    1. Отсоедините быстроразъемную муфту от топливопровода.

Соединять

    1. Наденьте быстроразъемную муфту на трубу.
    1. Вставьте зажим вниз в быстроразъемную муфту.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 11

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 12

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 13

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 14

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 15

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.

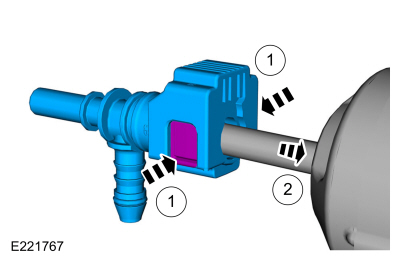

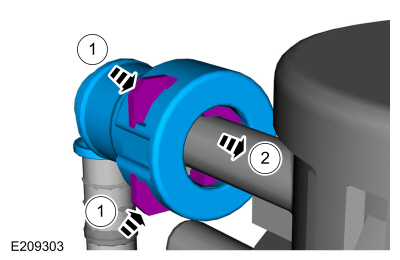

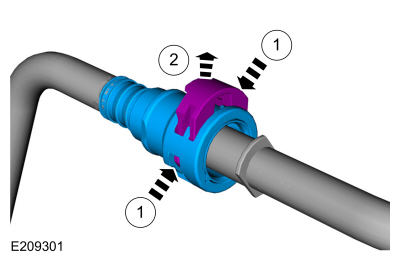

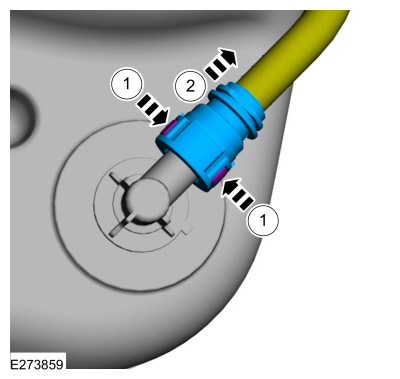

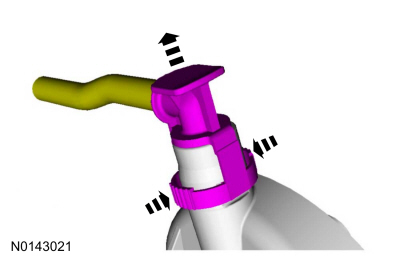

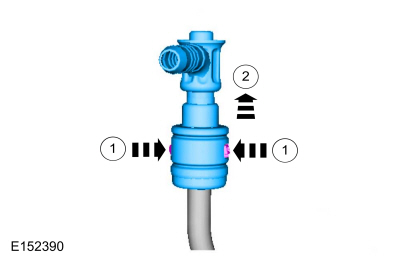

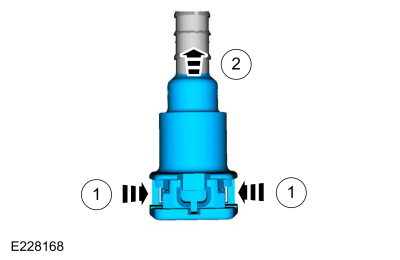

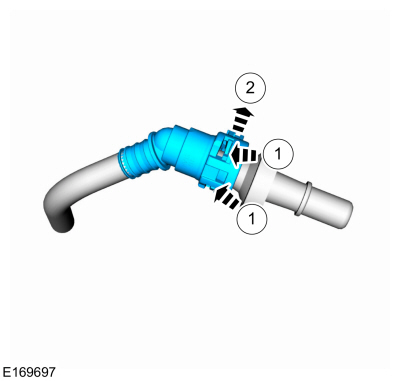

  1. Вдавите внутрь оба фиксатора и снимите быстроразъемную муфту с топливной трубки.

Соединять

  1. ПРИМЕЧАНИЕ: Осмотрите и очистите оба конца быстроразъемной муфты.

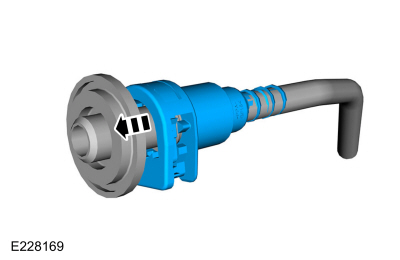

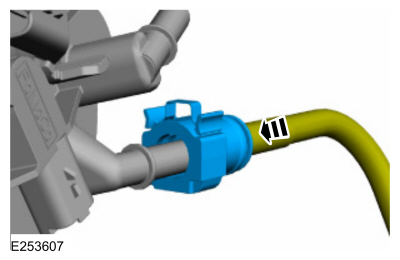

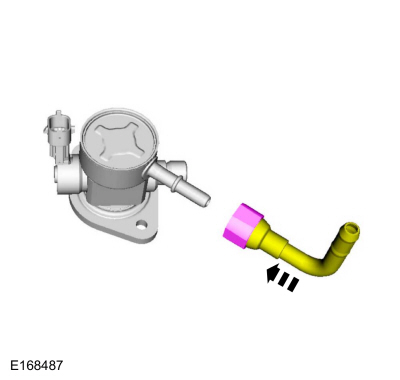

    Установите быстроразъемную муфту на трубу до упора.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 16

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 17

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

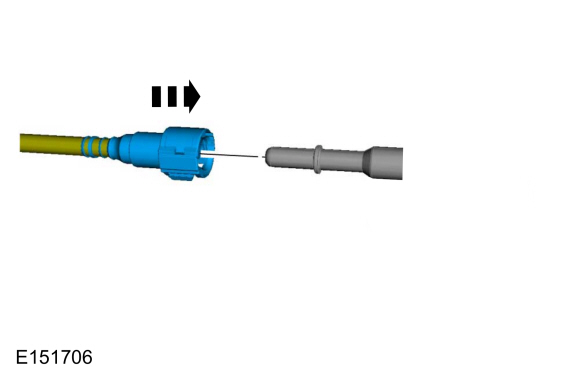

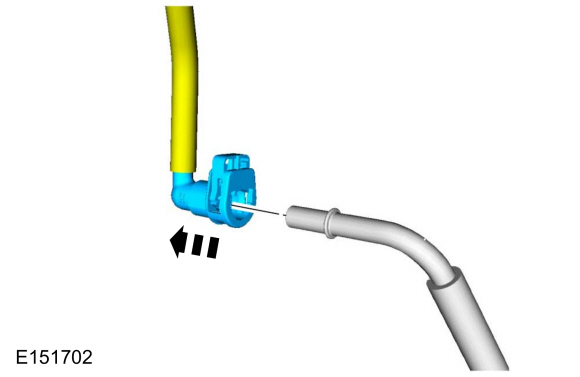

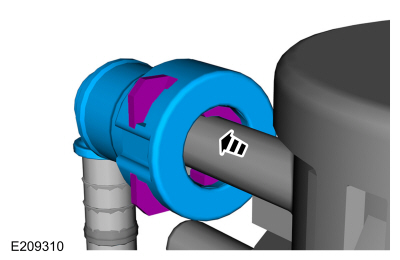

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 18

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 19

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 20

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 21

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 22

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.

  1. УВЕДОМЛЕНИЕ: Убедитесь, что все топливные соединения проверены на наличие утечек.

    ПРИМЕЧАНИЕ: Этот шаг необходим, только если установлен новый компонент.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 23

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

  1. ПРИМЕЧАНИЕ: Убедитесь, что фиксатор полностью встал на место и зафиксировался на трубе, потянув за быстроразъемное соединение.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 24

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 25

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

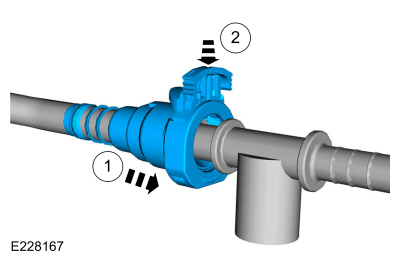

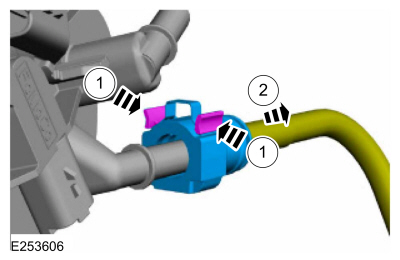

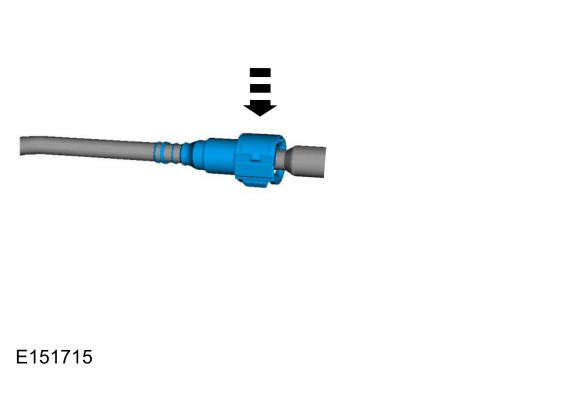

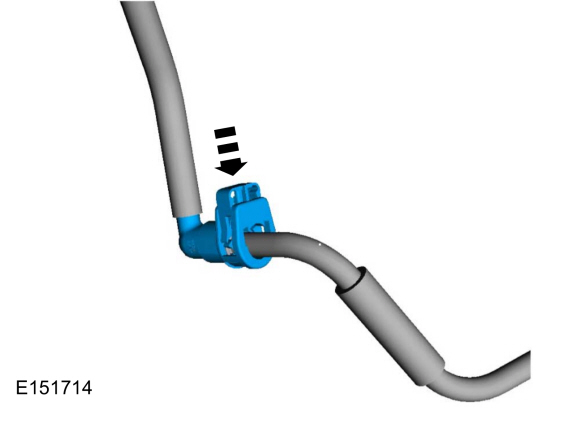

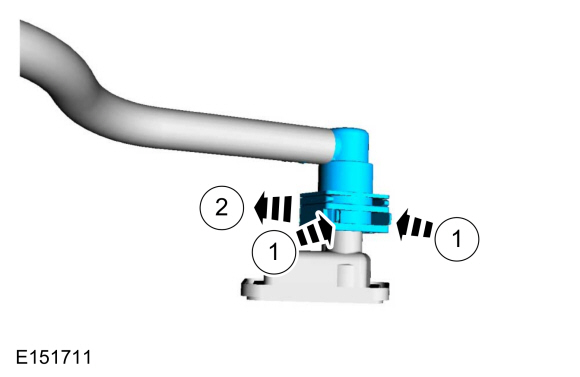

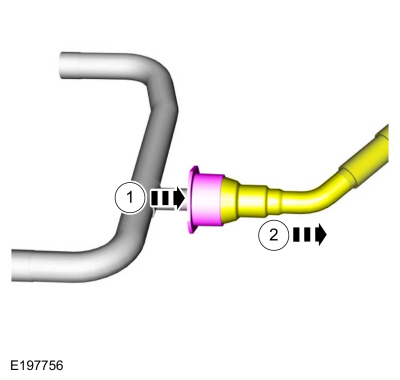

    1. Вдавите зажим в быстроразъемную муфту.
    1. Отделите быстроразъемную муфту от трубы.

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 26

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

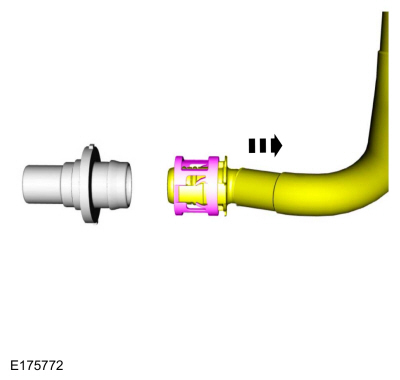

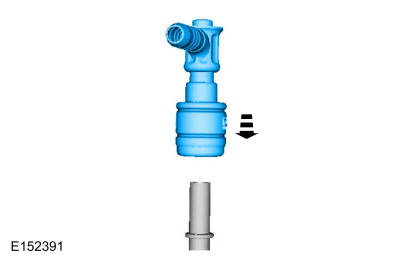

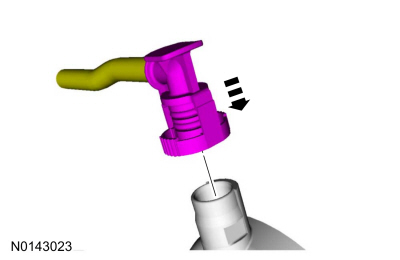

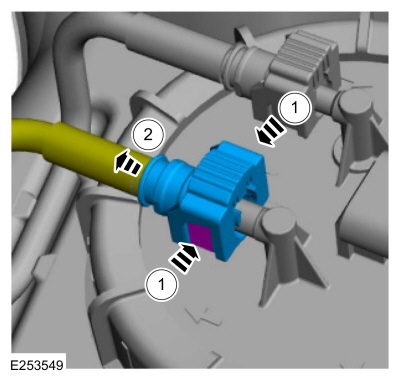

    1. Снимите быстроразъемную муфту с трубы.

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 27

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

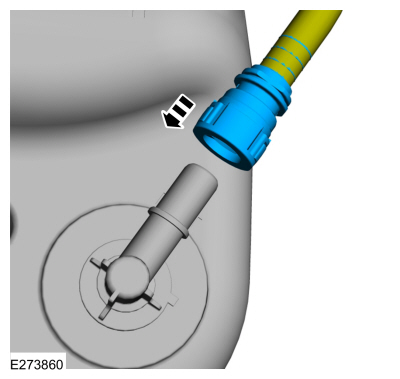

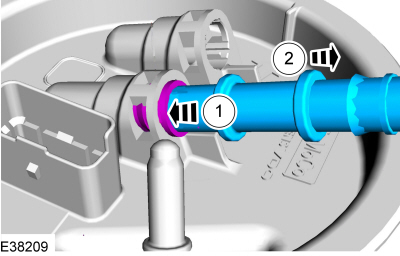

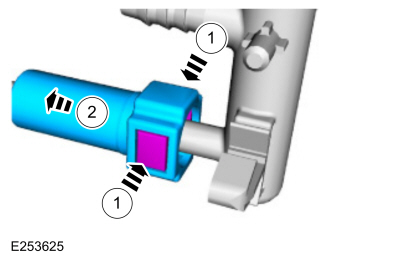

  1. Снимите быстроразъемную муфту с трубы.

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Фиксатор быстроразъемного соединения является обслуживаемой деталью и может быть заменен в случае потери во время сборки.

ПРИМЕЧАНИЕ: Тип 28

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C) .
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

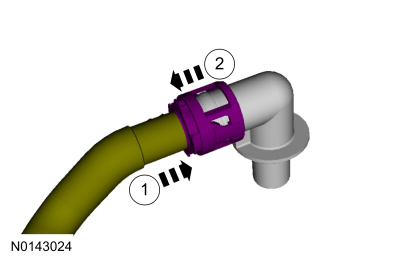

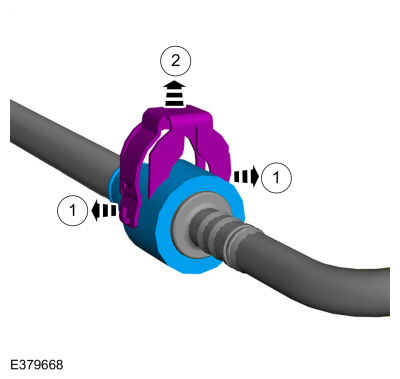

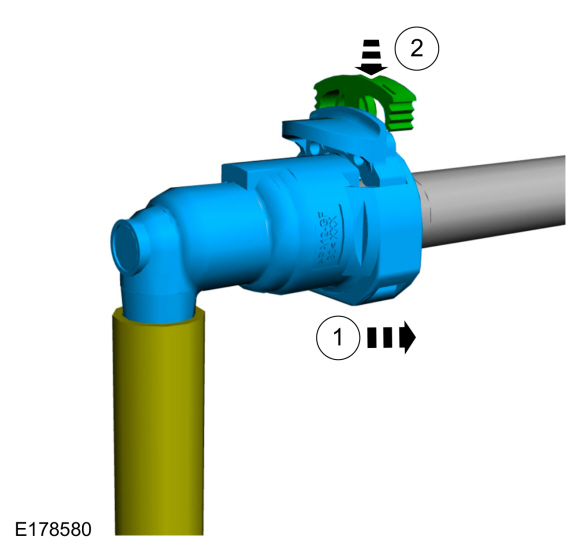

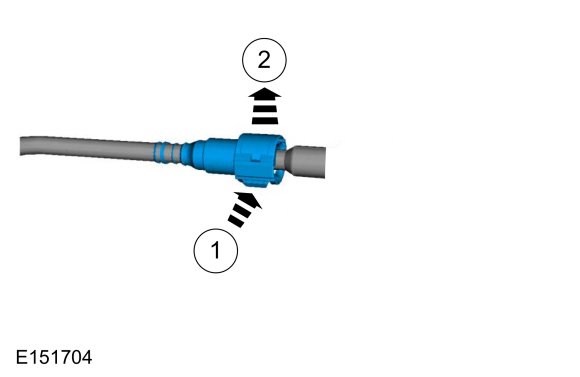

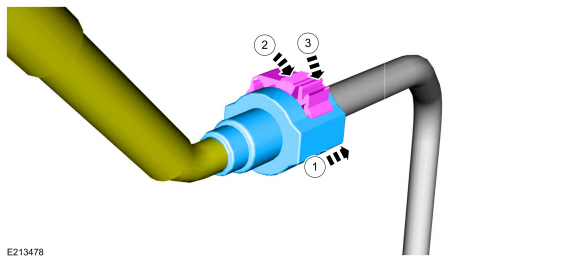

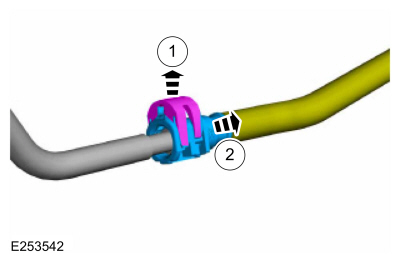

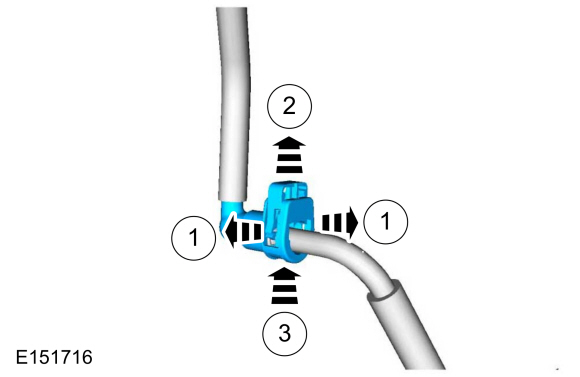

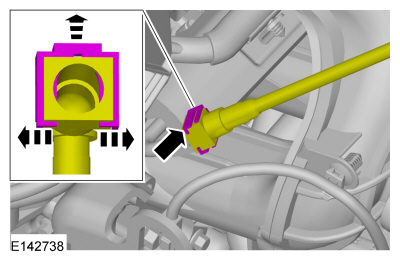

    1. Сдвиньте клипсу.

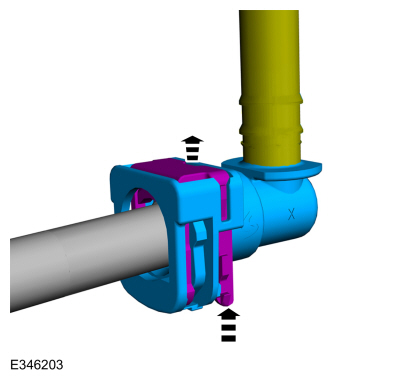

    1. Вытягивание зажима вверх.

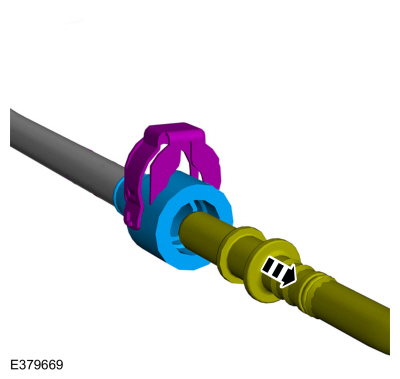

  1. Снимите трубку.

Соединять

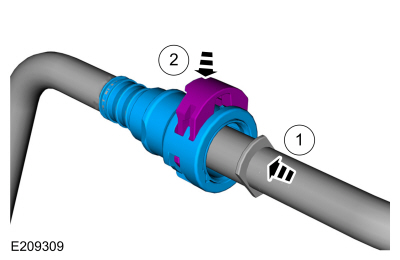

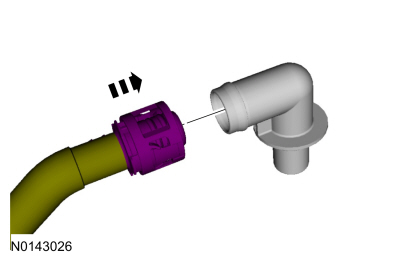

  1. Вставьте трубку.

  1. ПРИМЕЧАНИЕ: Убедитесь, что фиксатор полностью встал на место и зафиксировался на трубе, потянув за быстроразъемное соединение.

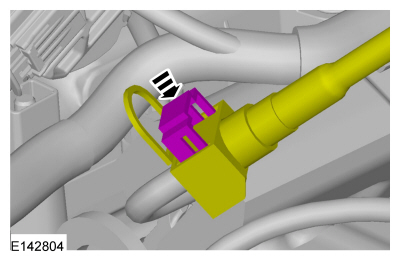

    Вдавите стопорный зажим в корпус быстроразъемной муфты, пока выступы не зафиксируются на месте.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумуляторной батареи (414-01) .

Общие процедуры — муфты с пружинным замком

Специальные инструменты) / Общее оборудование 310-250Инструмент для отсоединения топливопроводаTKIT-2012A-FLTKIT-2012A-ROW Отключить УВЕДОМЛЕНИЕ: При повторном использовании соединителей трубок для жидкости или паров обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение зажим трубки или соединителя может произойти...

Топливный бак и трубопроводы

..

Дополнительная информация:

Руководство по обслуживанию Ford Escape 2020-2023: Описание и работа - Пассивная противоугонная система (PATS) - Работа системы и описание компонентов


Работа системы Схема системы Газовые автомобили Элемент Описание 1 МПК 2 Пассивный ключ 3 RTM (только автомобили с дистанционным запуском) 4 GWM 5 GWM 6 ПКМ 7 Центральная антенна PATS 8 Задняя антенна без ключа 9 Антенны на наружной ручке передней двери 10 Выключатель зажигания 11 Включить PATS 12 млрд кубометров 13 ..

Руководство по техническому обслуживанию Ford Escape 2020-2023: Описание и работа - Контроль выбросов двигателя - Расположение компонентов


система рециркуляции отработавших газов Элемент Описание 1 Выходная трубка ЕГР. 2 Датчик температуры ЕГР. 3 клапан ЕГР. 4 охладитель ЕГР. 5 Датчик противодавления ЕГР. 6 Датчик рециркуляции отработавших газов с обратной связью по перепаду давления Маслоотделитель вентиляции картера Элемент Описание 1 Маслоотделитель вентиляции картера. ..

Категории

Пристегивание ремней безопасности

Ford Escape. Fastening the Seatbelts

Вставьте язычок ремня в соответствующий пряжка, пряжка, ближайшая к направление, откуда исходит язык, пока не зацепится.

читать далее
