Ford Escape: высоковольтная батарея, монтаж и кабели / общие процедуры — вентиляционная заплата

Ремонт

ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 450 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.

УВЕДОМЛЕНИЕ: Если вентиляционная заплатка отсутствует или повреждена, снимите напряжение крышки аккумуляторной батареи и осмотрите корпус аккумуляторной батареи на наличие воды/влаги, прежде чем приступить к ремонту. Обратитесь к высокому напряжению Процедура снятия крышки аккумуляторного отсека описана в этом разделе.

ПРИМЕЧАНИЕ: Высоковольтный аккумуляторный блок PHEV-A показан аналогичным другим высоковольтным аккумуляторным блокам.

1. См.: Здоровье и безопасность высоковольтных систем. Меры предосторожности – Обзор (100-00 Общая информация, описание и Операция).


1. УВЕДОМЛЕНИЕ: Во избежание повреждения высоковольтной батареи уплотняющую поверхность Используйте только нецарапающий инструмент для удаления вентиляционной заплаты.

   УВЕДОМЛЕНИЕ: Избегайте попадания посторонних материалов в высоковольтную батарею, иначе это может привести к повреждению компонентов.

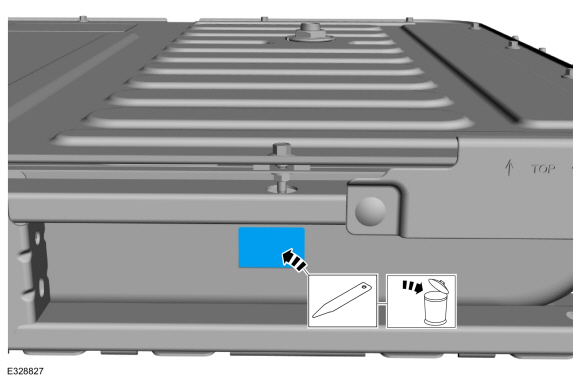

   Снимите и выбросьте вентиляционную заплатку.


1. УВЕДОМЛЕНИЕ: Для правильного приклеивания вентиляционной заплаты сопрягаемая поверхность должна быть чистой и свободной от клея.

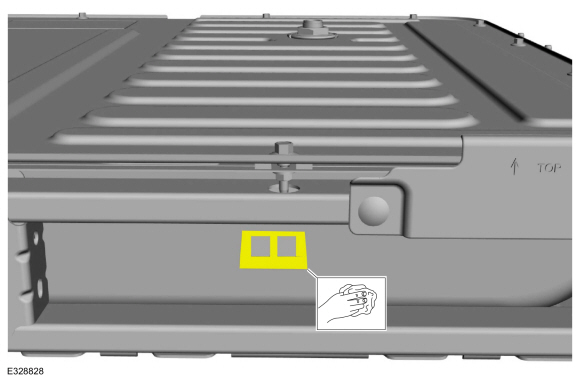

   Очистите металлическую поверхность спиртовой салфеткой в ​​месте установки вентиляционной заплаты.


1. УВЕДОМЛЕНИЕ: Для надлежащего приклеивания вентиляционной заплатки сведите к минимуму контакт клейкой подложки перед размещением ее на высоком батарея напряжения. Если вентиляционная заплата неправильно выровнена или сморщилась, необходимо установить новую вентиляционную заплатку.

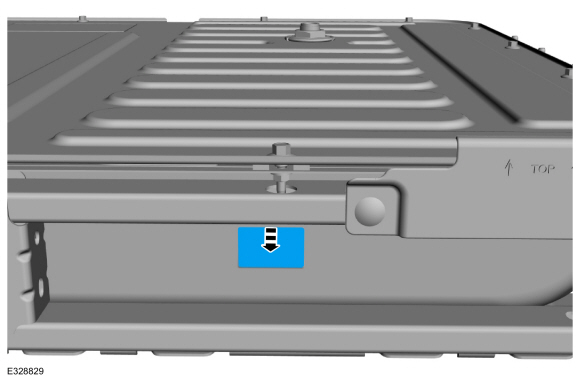

   Снимите защитную пленку с новой вентиляционной накладки и плотно поместите ее на высоковольтную батарею, как показано на рисунке.
