Ford Escape: Передний дисковый тормоз / Снятие и установка - Тормозные колодки

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Сервисные действия на автомобилях с электронным тормозом усилитель и электронный стояночный тормоз могут вызвать неожиданное торможение. приложение, которое может привести к травмам рук или пальцев. Положите тормозную систему в сервисный режим перед обслуживанием или снятием любого тормозного компоненты. Несоблюдение этого указания может привести к серьезным личный вред.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Автомобиль с электрическим усилителем тормозов

1. Активируйте сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).


Все автомобили

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Снимите пружину тормозного суппорта.


1. Снимите колпачки.


1. УВЕДОМЛЕНИЕ: Убедитесь, что на тормозной шланг не действует нагрузка.

   УВЕДОМЛЕНИЕ: Не поддевайте смотровое отверстие суппорта, чтобы втянуть поршни, так как это может повредить поршни и пыльники.

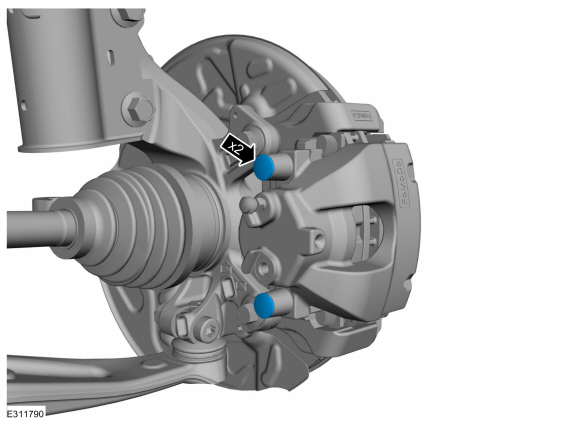

   Снимите болты направляющих пальцев тормозного суппорта и отложите тормозной суппорт в сторону.
   Крутящий момент: 21 фунт-фут (28 Нм)

Автомобили без клея на изоляторе тормозной колодки

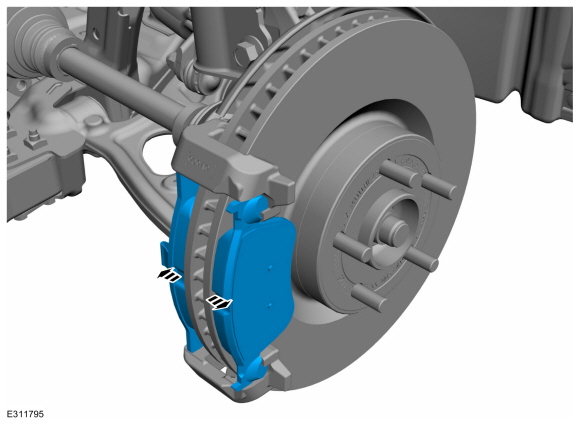

1. Снимите тормозные колодки.


Автомобили с клеем на изоляторе тормозной колодки

1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   УВЕДОМЛЕНИЕ: При установке новых тормозных колодок обязательно снимите пленку с наружных тормозных колодок. Как только фольга подложка снята с тормозных колодок не прикасайтесь к клею на поддержка

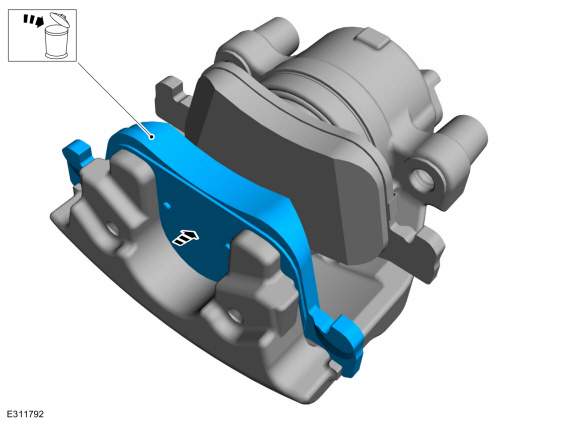

   Отделите внешнюю тормозную колодку от тормозного суппорта. Выбросьте тормозную колодку.


1. Снимите внутреннюю тормозную колодку.


Все автомобили

1. УВЕДОМЛЕНИЕ: Защищайте поршни и пыльники суппорта при вдавливание поршня суппорта в отверстия поршня суппорта или повреждение могут возникнуть компоненты.

   Используйте С-образный зажим и изношенную тормозную колодку, чтобы вдавить поршни суппорта дискового тормоза в отверстие тормозного суппорта.

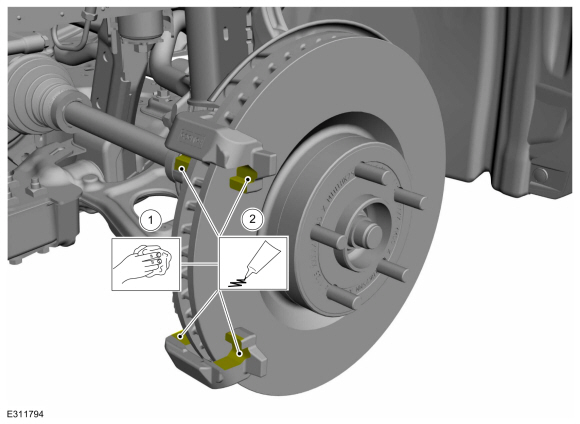

1. Нанесите указанную смазку.
   Материал: Motorcraft® Силиконовая смазка для тормозных суппортов и диэлектрический компаунд / XG-3-А (ЕСА-M1C200-А) (ЭСЭ-M1C171-А)

Монтаж

Автомобили с клеем на изоляторе тормозной колодки

УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе одноразовые использовать только. Когда тормозные колодки отделены от тормозного суппорта, новые Тормозные колодки должны быть установлены для предотвращения шума и дрожания тормозов.

УВЕДОМЛЕНИЕ: При установке новых тормозных колодок обязательно снимите подложка из фольги от подвесных тормозных колодок. После того, как подложка из фольги снятые с тормозных колодок не касайтесь клея на подложке.

ПРИМЕЧАНИЕ: Новый поршень тормозного суппорта будет иметь защитную крышка. Не забудьте снять крышку перед установкой тормоза. каверномер.

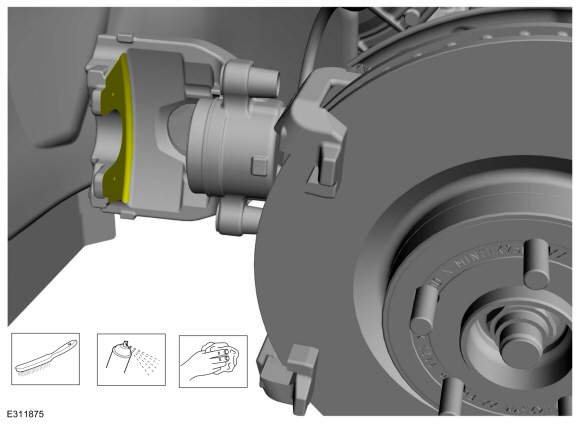

1. Удалите весь оставшийся клей с области пальцев. тормозного суппорта. Убедитесь, что в области пальцев нет жира и инородный материал.
   Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С

Все автомобили

1. Для установки выполните процедуру удаления в обратном порядке.


Автомобиль с электрическим усилителем тормозов

1. Деактивировать сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).


Все автомобили

1. Несколько раз нажмите на педаль тормоза, чтобы убедиться в правильности работы тормозной системы.


Автомобили с клеем на изоляторе тормозной колодки

1. Запустите двигатель и резко нажмите на педаль тормоза 5 раз, чтобы убедиться, что внешние тормозные колодки приклеены к суппорту.
