Ford Escape: Ремонт листового металла передней части / Снятие и установка — приборная панель

Специальные инструменты) / Общее оборудование

Материалы

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Крыша снята для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите ветровое стекло.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. С обеих сторон:
   Снимите переднее сиденье и направляющую сиденья.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).
   См.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).


1. Снимите приборную панель.
   См.: Приборная панель (501-12 Приборная панель и консоль, Снятие и установка).


1. Снимите корпус климат-контроля.
   См.: Корпус климат-контроля (412-00 Система климат-контроля — общая информация, снятие и установка).


1. Расположите ковер, все модули и жгуты проводов подальше от рабочей зоны.


1. Снимите капот.
   См.: Капот (501-02 Передние панели кузова, снятие и установка).


1. С обеих сторон:
   Снимите крыло.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Fender — Plug-In Hybrid Electric Vehicle (PHEV) (501-02 Передние панели кузова, снятие и установка).


1. Снимите передний бампер.
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).


1. Снимите двигатель.
   См.: Двигатель (Двигатель 303-01A — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие).
   См.: Двигатель (Двигатель 303-01B — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4, снятие).
   См.: Двигатель (Двигатель 303-01C, Снятие).
   См.: Двигатель (Двигатель 303-01C, Снятие).


1. Снимите передний подрамник.
   См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).


1. Снимите главный тормозной цилиндр, педаль тормоза и кронштейн.
   См.: Главный тормозной цилиндр — автомобили с: вакуумным усилителем тормозов (206-06 Приведение в действие гидравлического тормоза, снятие и установка).
   См.: Педаль тормоза и кронштейн — автомобили с: вакуумным усилителем тормозов (206-06 Приведение в действие гидравлического тормоза, снятие и установка).
   См.: Педаль тормоза и кронштейн — автомобили с: электрическим тормозом Усилитель (206-06 Гидравлический привод тормозов, снятие и установка).


1. Снимите тягу стеклоочистителя в сборе.
   См.: Узел тяги стеклоочистителя (501-16 Стеклоочистители и шайбы, Снятие и установка).


1. Снимите панель капота.


1. ПРИМЕЧАНИЕ: Соблюдайте осторожность при снятии, усиление является частью передней панели пола и будет использоваться повторно.

   ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

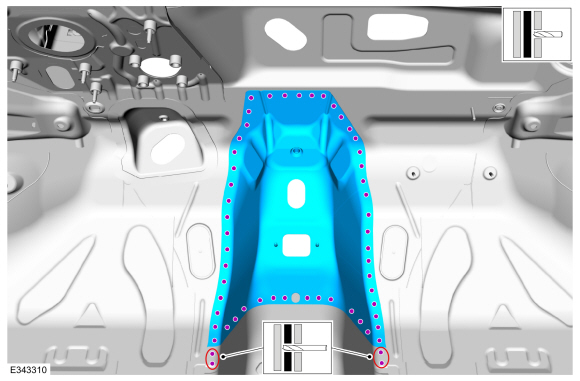

   Снимите сварные швы и усилитель переднего днища.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Показана правая (правая) сторона, левая (левая) сторона аналогична.

   С обеих сторон:
   Снимите сварные швы и усиление панели приборов.
   Используйте общее оборудование: сверло для точечной сварки

1. Снимите сварные швы и нижний усилитель панели приборов.
   Используйте общее оборудование: сверло для точечной сварки

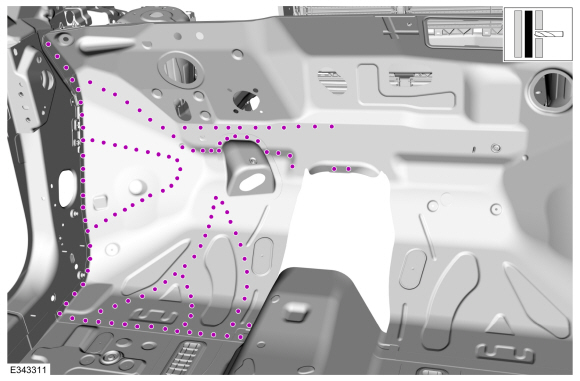

1. ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   С обеих сторон:
   Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Обратите особое внимание на место возникновения шума, материал, устойчивый к вибрации и жесткости (NVH), клей и герметик, используемые для облегчения в установке.

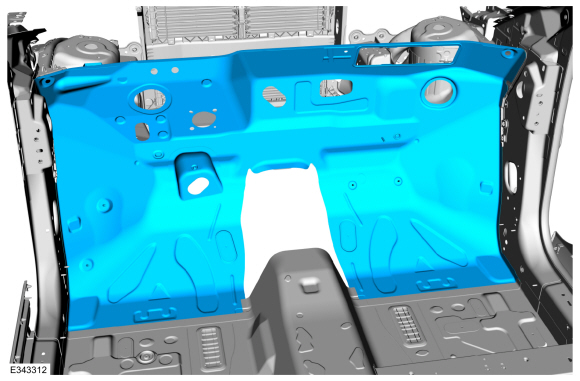

   Снимите приборную панель.


Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Крыша снята для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

1. ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   Просверлите отверстия для сварки заглушками в новой приборной панели.
   Используйте общее оборудование: сверло 8 мм.

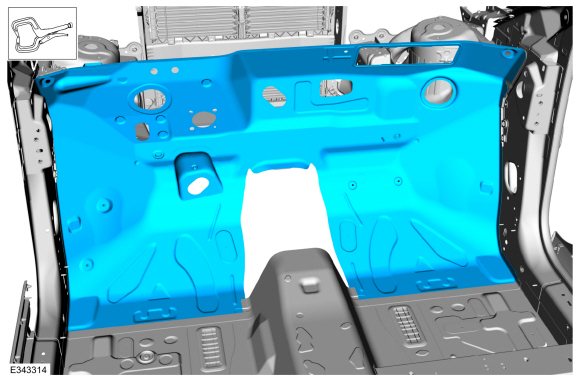

1. Установите, правильно расположите и закрепите сменную приборную панель.
   Используйте общее оборудование: плоскогубцы с фиксатором

1. ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   С обеих сторон:
   Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

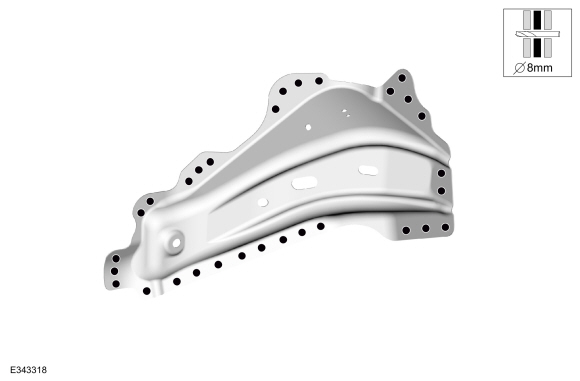

1. Просверлите отверстия для сварки заглушками в сменном усиливающем элементе нижней панели приборов.
   Используйте общее оборудование: сверло 8 мм.

1. Установить, правильно расположить, зажать и приварить нижний усилитель панели приборов.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG
   Используйте общее оборудование: плоскогубцы с фиксатором

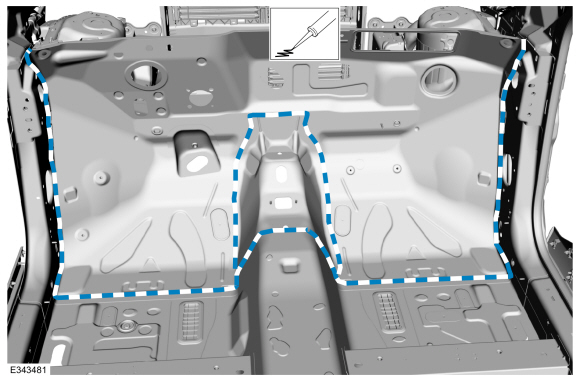

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. ПРИМЕЧАНИЕ: Показана правая (правая) сторона, левая (левая) сторона аналогична.

   С обеих сторон:

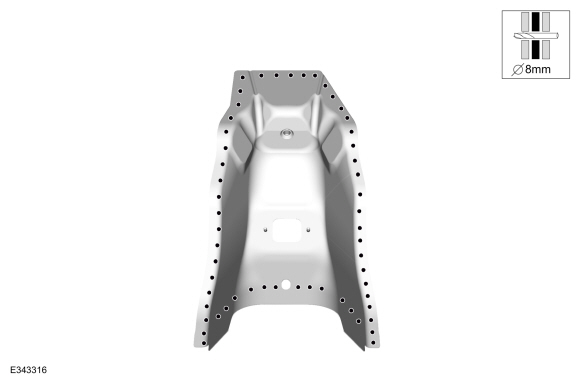

   Просверлите отверстия для сварки заглушками в усилении передней панели.
   Используйте общее оборудование: сверло 8 мм.

1. ПРИМЕЧАНИЕ: Показана правая (правая) сторона, левая (левая) сторона аналогична.

   С обеих сторон:
   Установите, правильно расположите, зажмите и приварите арматуру.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG
   Используйте общее оборудование: плоскогубцы с фиксатором

1. Зачистите все сварные швы в соответствии с требованиями, используя стандартные методы и материалы для отделки металла.

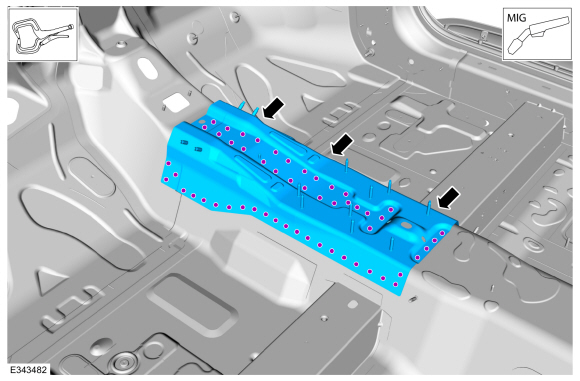

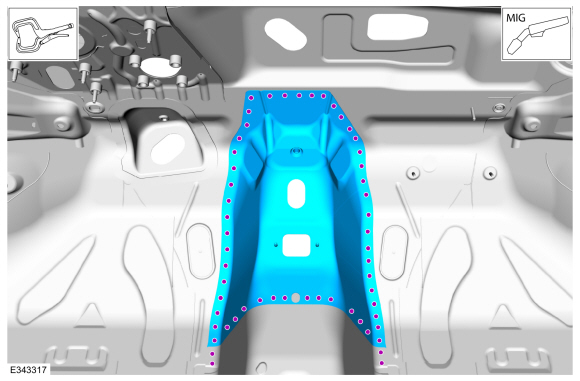

1. Установите усиление переднего днища пола, правильно расположите его, закрепите и закрепите сварными швами.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

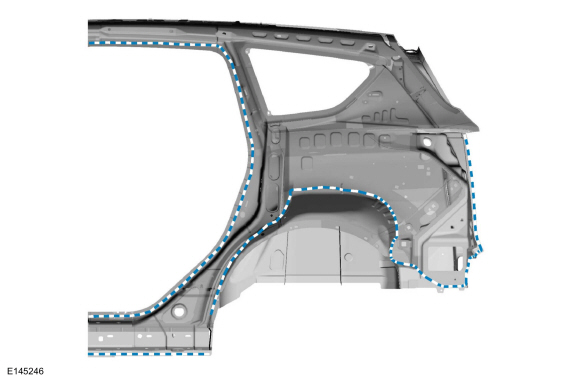

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Установите панель капота.


1. Отшлифуйте, чтобы удалить старый клей, краску, электронное покрытие и очистите.


1. Нанесите грунтовку на основе эпоксидной смолы, одобренную Ford, и дайте высохнуть.

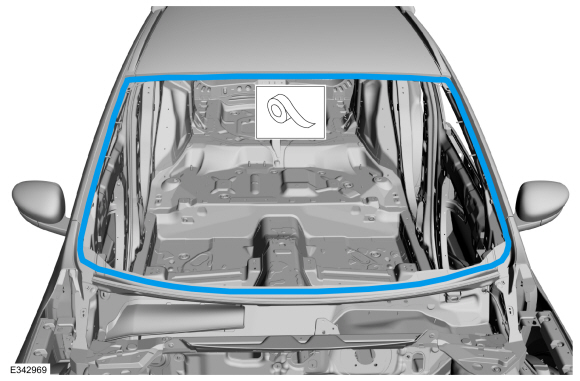

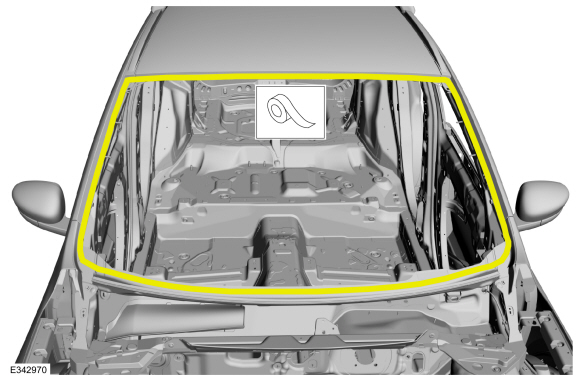

1. Замаскируйте канал лобового стекла.


1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.


1. Снимите маскирующий материал с канала ветрового стекла.


1. Получите и установите новую табличку с VIN.
   См.: Идентификационные коды (100-01 Идентификационные коды, описание и работа).


1. Установите ветровое стекло.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).

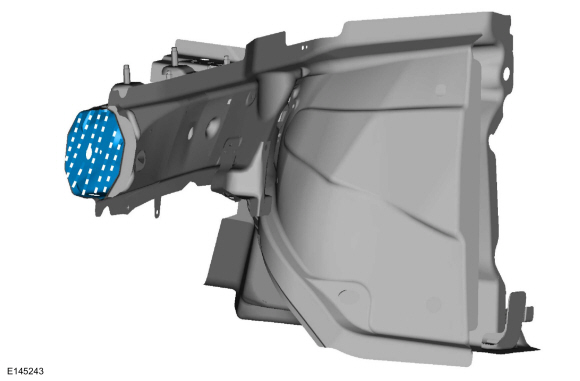

1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Переместите все жгуты проводов, модули и ковер на прежние места.


1. Установите двигатель.
   См.: Двигатель (Двигатель 303-01A — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Установка).
   См.: Двигатель (Двигатель 303-01B — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4, Установка).
   См.: Двигатель (Двигатель 303-01C, Установка).
   См.: Двигатель (Двигатель 303-01C, Установка).


1. Установите главный тормозной цилиндр, педаль тормоза и кронштейн.
   См.: Главный тормозной цилиндр — автомобили с: вакуумным усилителем тормозов (206-06 Приведение в действие гидравлического тормоза, снятие и установка).
   См.: Педаль тормоза и кронштейн — автомобили с: вакуумным усилителем тормозов (206-06 Приведение в действие гидравлического тормоза, снятие и установка).
   См.: Педаль тормоза и кронштейн — автомобили с: электрическим тормозом Усилитель (206-06 Гидравлический привод тормозов, снятие и установка).


1. Установите передний подрамник.
   См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).


1. Установите тягу стеклоочистителя в сборе.
   См.: Узел тяги стеклоочистителя (501-16 Стеклоочистители и шайбы, Снятие и установка).


1. Установить корпус климат-контроля.
   См.: Корпус климат-контроля (412-00 Система климат-контроля — общая информация, снятие и установка).


1. Установите приборную панель.
   См.: Приборная панель (501-12 Приборная панель и консоль, Снятие и установка).


1. С обеих сторон:
   Установите направляющую переднего сиденья и переднее сиденье.
   См.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. С обеих сторон:
   Установите крыло.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Fender — Plug-In Hybrid Electric Vehicle (PHEV) (501-02 Передние панели кузова, снятие и установка).


1. Установите передний бампер.
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).


1. Установите и выровняйте капот.
   См.: Капот (501-02 Передние панели кузова, снятие и установка).
   См.: Выравнивание капота (501-03 Застежки кузова, Общие процедуры).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
