Ford Escape: дополнительная система пассивной безопасности / Снятие и установка — Clockspring

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Удалите следующие элементы:

   1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

      Снимите рулевое колесо.
      См.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).

   2. Снимите кожухи рулевой колонки.
      См.: Кожухи рулевой колонки (501-05 Внутренняя отделка и украшения, Снятие и установка).

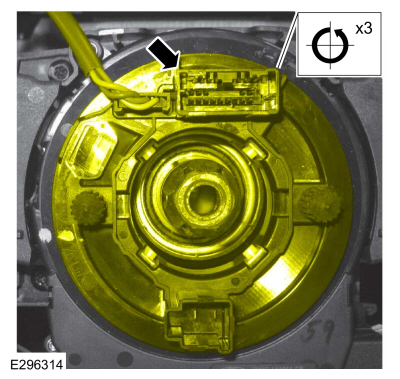

1. ПРИМЕЧАНИЕ: Показана двухступенчатая часовая пружина, одноступенчатая часовая пружина аналогична.

   1. Отсоедините электрический разъем часовой пружины.

   2. Снимите винты часовой пружины.


   3. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

      Снимите часовую пружину.


Монтаж

УВЕДОМЛЕНИЕ: При установке новой часовой пружины не снимайте ключ блокировки вращения с часовой пружиной до тех пор, пока рулевое колесо не будет установлено. Если ключ защиты от вращения был удален перед установкой рулевого управления колесо, часовая пружина должна быть отцентрована. Несоблюдение этого инструкция может привести к повреждению компонентов и/или отказу системы.

1. ПРИМЕЧАНИЕ: На иллюстрации показан язычок отмены в выключенном положении.

   Перед установкой часовой пружины установите переключатель указателя поворота в положение «выключено».

   • Убедитесь, что язычок отмены сигнала поворота находится в выключенном положении.


1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только в том случае, если требуется настройка или централизация.

   Отрегулируйте часовую пружину.
   См.: Регулировка часовой пружины (501-20B Дополнительная удерживающая система, Общие процедуры).


1. ПРИМЕЧАНИЕ: Показана двухступенчатая часовая пружина, одноступенчатая часовая пружина аналогична.


   Установите рулевое колесо.

   • После установки рулевого колеса извлеките стопорный ключ из новой часовой пружины.
     См.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).
