Ford Escape: Дополнительная удерживающая система / Снятие и установка — подушка безопасности водителя

Специальные инструменты) / Общее оборудование

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите кожухи рулевой колонки.
   См.: Кожухи рулевой колонки (501-05 Внутренняя отделка и украшения, Снятие и установка).

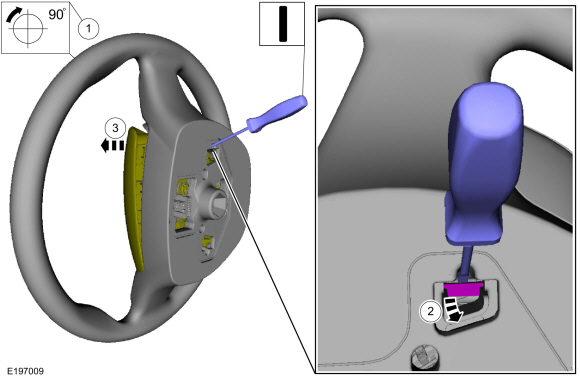

1. 1. Поверните компонент по часовой стрелке на 90 градусов.

   2. Поверните пружинный зажим, чтобы отсоединить его от подушки безопасности водителя.
      Используйте общее оборудование: плоская отвертка.
   3. Отсоедините подушку безопасности водителя.

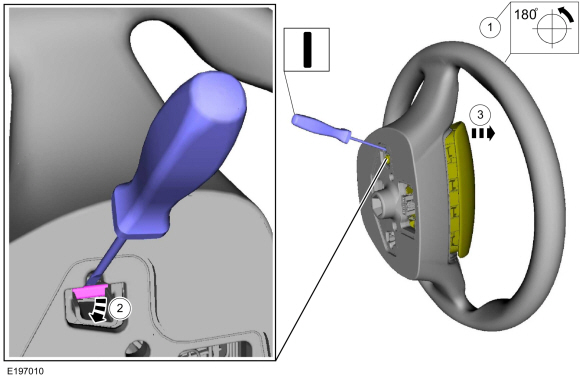

1. 1. Поверните компонент против часовой стрелки на 180 градусов.

   2. Поверните пружинный зажим, чтобы отсоединить его от подушки безопасности водителя.
      Используйте общее оборудование: плоская отвертка.
   3. Отсоедините подушку безопасности водителя.

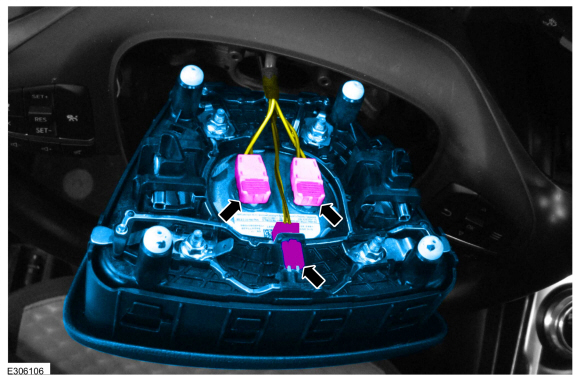

1. ПРИМЕЧАНИЕ: Показана двухступенчатая подушка безопасности водителя, аналогична одноступенчатой ​​подушке безопасности водителя.

   Отсоедините электрические разъемы и снимите подушку безопасности водителя.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы. Убедитесь, что Система пассивной безопасности обесточивается перед повторным подключением компонента. Ссылаться к дополнительной удерживающей системе, отключающей общую процедуру в раздел 501-20Б. Несоблюдение точно инструкций по отключению питания может привести к серьезной травме в результате случайного срабатывания.

1. ПРИМЕЧАНИЕ: Показана двухступенчатая подушка безопасности водителя, аналогична одноступенчатой ​​подушке безопасности водителя.

   Подсоедините электрические разъемы подушки безопасности водителя.

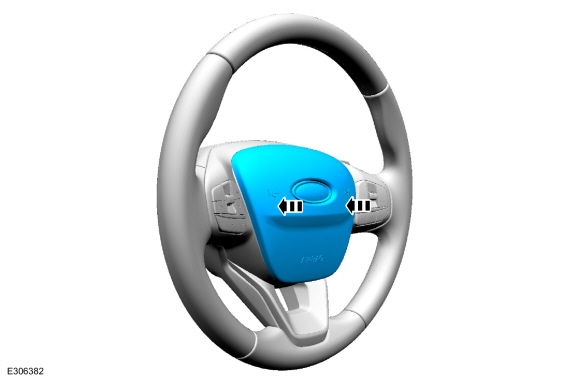

1. ПРИМЕЧАНИЕ: Слышен щелчок, когда с каждой стороны модуль подушки безопасности водителя вставлен, а пружинный зажим находится за фиксатор рулевого колеса.

   Совместите подушку безопасности водителя с рулевым колесом и нажмите в зацепление пружинных зажимов подушки безопасности водителя с рулевым колесом слуги.


1. Установите кожухи рулевой колонки.
   См.: Кожухи рулевой колонки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Перезарядите SRS
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
