Снятие и установка — наружное зеркало

Специальные инструменты) / Общее оборудование

Отвертка с плоской головкой

Удаление

Сборка наружного зеркала

1. 1
   Снимите панель обшивки передней двери.
   См.: Панель обивки передней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).
2. 2
   Снимите штифты отделки и верхнюю панель отделки передней двери.



3. 3
   1. Отсоедините электрический разъем наружного зеркала заднего вида и фиксатор жгута проводов.

   2. Снимите болты.

   3. Снимите наружное зеркало в сборе.



Наружное зеркальное стекло

УВЕДОМЛЕНИЕ: Расположите отвертку, используя сервисный слот в опорную пластину зеркального стекла, чтобы снять зеркальное стекло. Подглядывание за подложка в других местах может повредить зеркальное стекло.

4.
   Снимите стекло наружного зеркала.

   1. Установите стекло наружного зеркала заднего вида полностью внутрь и вверх.
   2. С помощью отвертки с плоским лезвием высвободите выступы, начинающиеся с нижней внешней стороны зеркала и продолжающиеся вокруг зеркало, пока все вкладки не будут освобождены.
      Используйте общее оборудование: Отвертка с плоской головкой
   3. Отсоедините электрические разъемы стекла наружного зеркала заднего вида.

Мотор наружного зеркала

1. 1
   Снимите стекло наружного зеркала.
2. 2

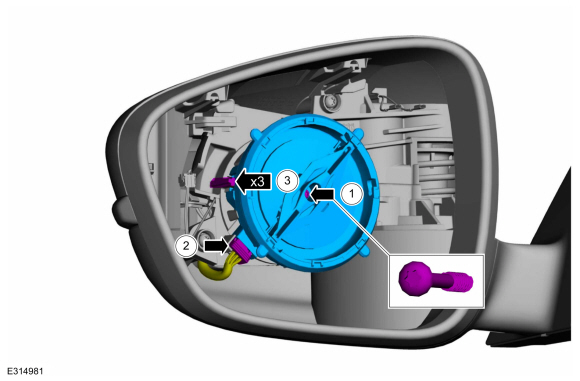

   Снимите мотор наружного зеркала.


   1. Снимите винт двигателя наружного зеркала заднего вида.

   2. Отсоедините электрический разъем электродвигателя наружного зеркала заднего вида.

   3. Освободите фиксаторы и снимите мотор наружного зеркала.



Крышка наружного зеркала

1. 1
   Снимите стекло наружного зеркала.
2. 2

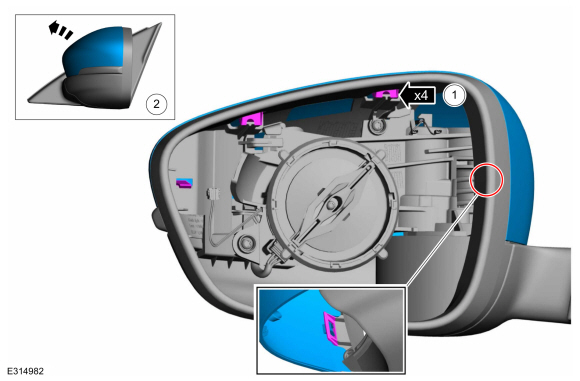

   Снимите кожух наружного зеркала.


   1. Отпустите вкладки.

   2. Снимите кожух наружного зеркала.



Зеркальный указатель поворота

1. 1
   Снимите кожух наружного зеркала.
2. 2

   Снимите указатель поворота, установленный на наружном зеркале.


   1. Отсоедините электрический разъем.

   2. Отпустите вкладку.

   3. Снимите указатель поворота, установленный на наружном зеркале.



Корпус нижнего зеркала

1. 1
   Снимите указатель поворота, установленный на наружном зеркале.
2. 2

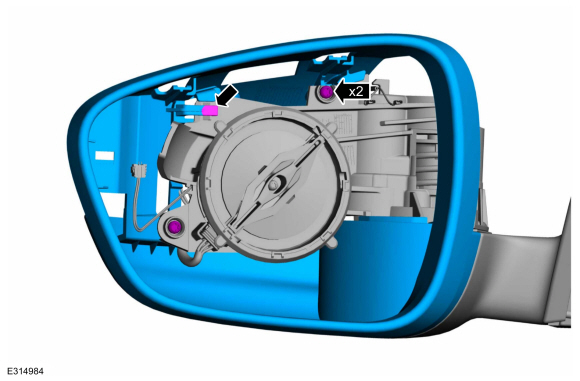

   Выверните винты, освободите язычок и снимите корпус нижнего зеркала.



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2

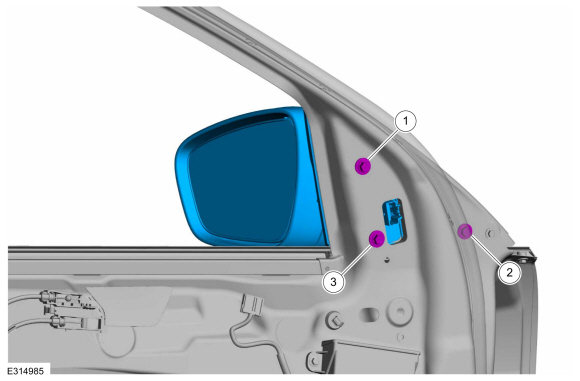

   Затяните болты крепления наружного зеркала заднего вида в указанной последовательности.
   Крутящий момент: 80 фунтов на дюйм (9 Н·м)
