Ford Escape: ручки, замки, защелки и системы входа / Снятие и установка - защелка передней двери

Удаление

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. Снимите стеклоподъемник и электродвигатель передней двери.
    См.: Стеклоподъемник и электродвигатель передней двери (501-11 Стекло, рамы и механизмы, снятие и установка).
  1. Снимите наружную ручку передней двери.
    См.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
  1. Если есть.
    Снимите цилиндр замка двери.
    См.: Цилиндр дверного замка (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

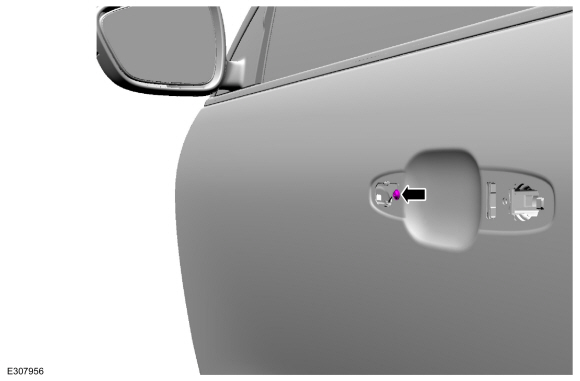

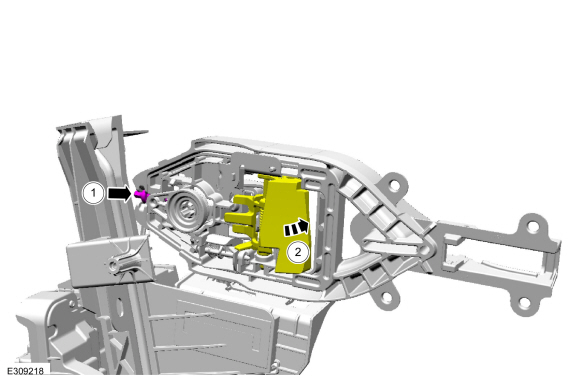

  1. Выверните винт усиления наружной ручки передней двери.
    Крутящий момент: 19 фунтов на дюйм (2,2 Нм)
  1. Отверните болты направляющей стекла передней двери и кронштейна.
    Крутящий момент: 17 фунтов на дюйм (1,9 Нм)

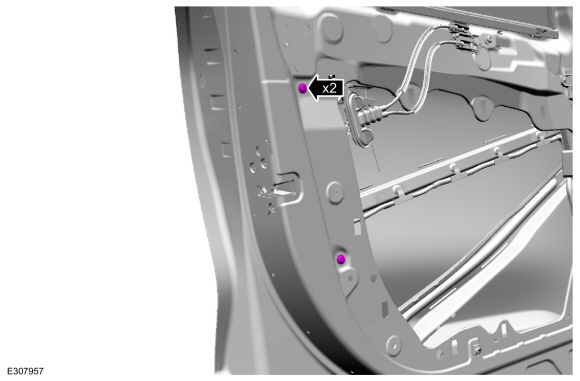

  1. Снимите болты защелки передней двери.
    Крутящий момент: 71 фунт на дюйм (8 Нм)

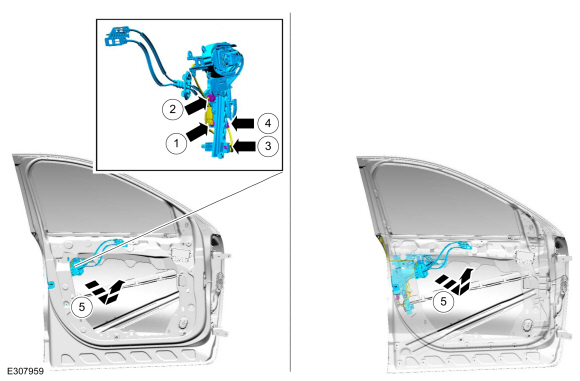

  1. Снимите защелку передней двери.
    1. Если есть.
      Отсоедините электрический разъем клавиатуры бесключевого доступа.
    1. Отсоедините электрический разъем замка передней двери.
    1. Отсоедините зажим направляющей жгута проводов защелки передней двери.
    1. Отсоедините электрический разъем жгута проводов замка передней двери.
    1. Снимите защелку передней двери.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

    ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

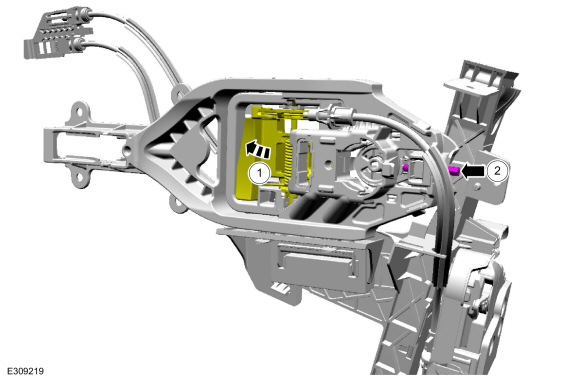

    Ослабьте натяжение троса, поворачивая стопорный винт до тех пор, пока рычаг рукоятки не освободится от упора.
    1. Поворачивайте спусковой винт до тех пор, пока рычаг рукоятки не освободится от упора.
    1. Освободите рычаг рукоятки от упора.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

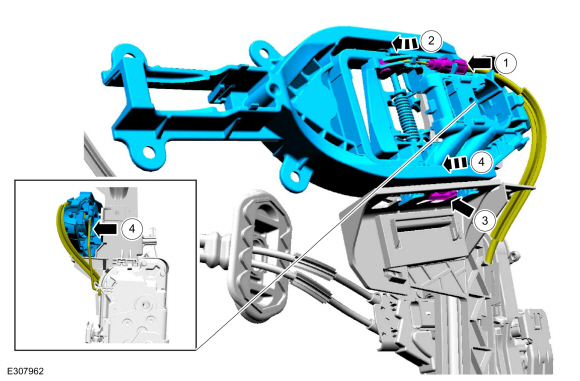

    Снимите усилитель наружной ручки передней двери.
    1. Отсоедините трос от кронштейна усилителя троса наружной ручки передней двери.
    1. Снимите кабельную проушину с рычага.
    1. Нажмите фиксирующий язычок вниз.
    1. Если имеется, отсоедините шток цилиндра замка двери.
      Снимите усилитель наружной ручки передней двери.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

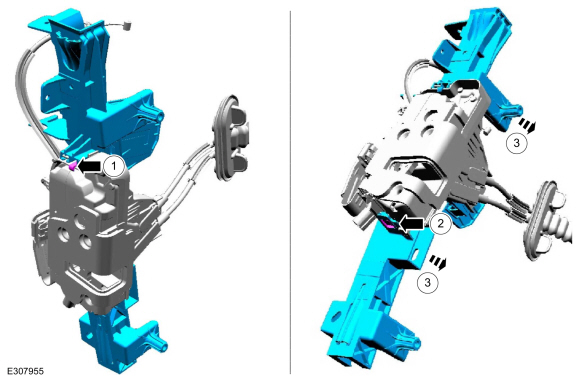

    Снимите направляющую стекла передней двери и кронштейн.
    1. Освободите стеклянную направляющую передней двери и фиксатор кронштейна.
    1. Освободите стеклянную направляющую передней двери и фиксатор кронштейна.
    1. Снимите направляющую стекла передней двери и скобу с замка передней двери.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

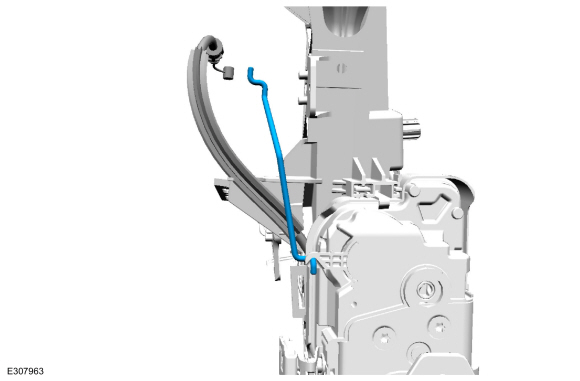

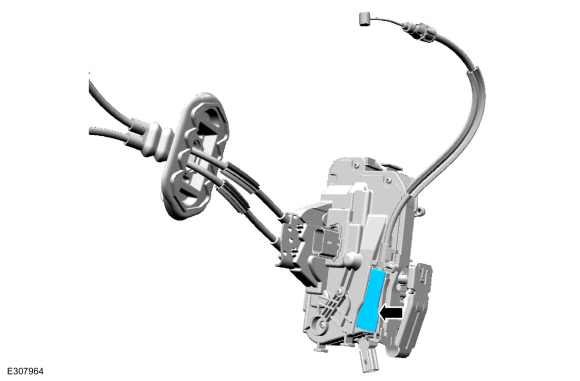

    Снимите стержень замка замка передней двери.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

    Снимите усиление внешней ручки передней двери с крышки доступа к тросу замка передней двери.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


    Снимите усиление внешней ручки передней двери с троса замка передней двери.
    1. Снимите усиление внешней ручки передней двери с троса замка передней двери перед монтажным кронштейном.
    1. Снимите усилитель наружной ручки передней двери, ведущий к концу троса замка передней двери, с замка передней двери.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

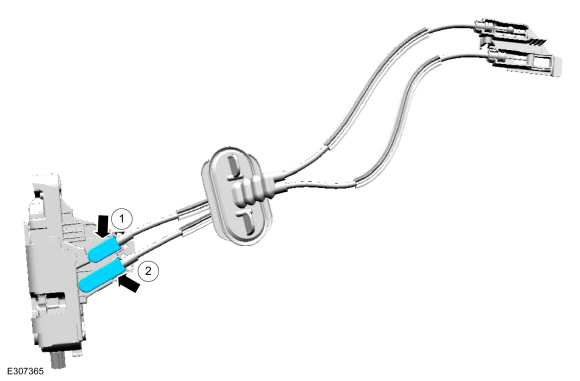

    Снимите трос внутренней ручки передней двери и крышки доступа к тросу указателя поворота замка.
    1. Снимите крышку доступа к кабелю индикатора блокировки.
    1. Снимите крышку доступа к тросу внутренней ручки передней двери.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

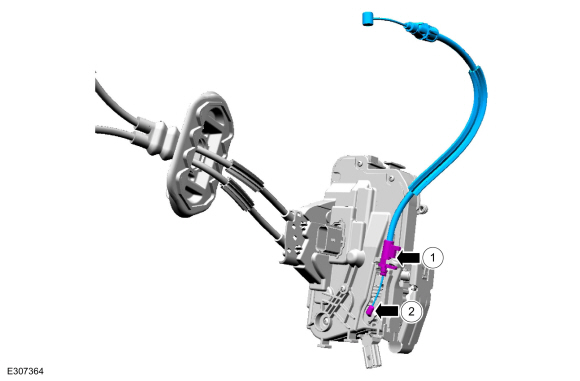

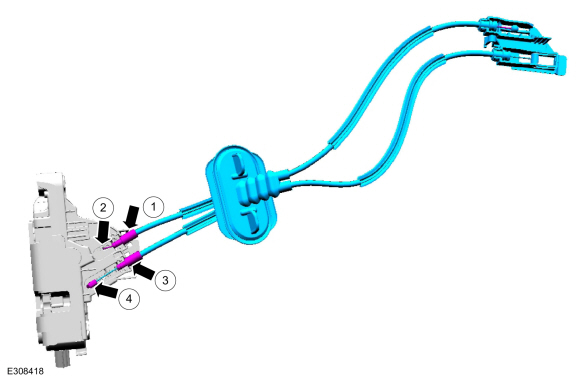

    Снимите трос внутренней ручки передней двери и трос индикатора блокировки.
    1. Снимите трос индикатора блокировки с монтажного кронштейна.
    1. Снимите конец кабеля индикатора блокировки с замка передней двери.
    1. Снимите трос внутренней ручки передней двери с монтажного кронштейна.
    1. Снимите конец троса внутренней ручки передней двери с замка передней двери.

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

    ПРИМЕЧАНИЕ: Этот шаг должен быть выполнен правильно, иначе внешняя ручка двери не будет зацепляться с рычагом при установке.

    Установите усиление наружной ручки передней двери в сервисное положение.
    1. Сохраняя натяжение троса и удерживая рычаг рукоятки во включенном положении до упора.
    1. Поворачивайте спусковой винт, пока рычаг рукоятки не упрется в упор.
  1. Если дверь оснащена функцией подъема/опускания одним касанием, выполните инициализация окна двери. См.: Инициализация стеклоподъемников дверей с электроприводом — автомобили с: One-Touch Открытие и закрытие передних окон (стекло 501-11, рамы и механизмы, Общие процедуры).
