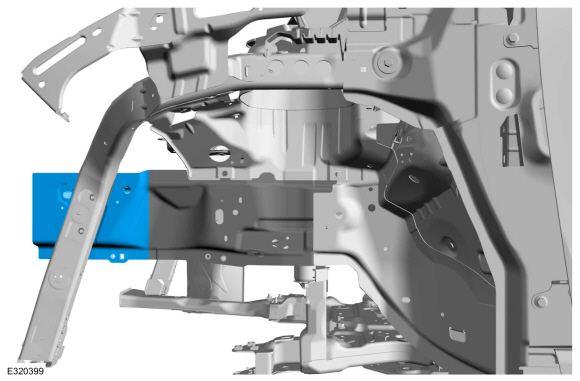

Снятие и установка — секция переднего лонжерона

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

1. 1
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
2. 2
   Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
3. 3
   Снимите передний бампер.
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).
4. 4
   Снимите капот, крыло и брызговик крыла.
   См.: Капот (501-02 Передние панели кузова, снятие и установка).
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
5. 5
   Снимите модуль охлаждения двигателя.
   См.: Модуль охлаждения (303-03A Система охлаждения двигателя — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).
   См.: Модуль охлаждения (303-03B Система охлаждения двигателя — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, Снятие и установка).
   См.: Модуль охлаждения (303-03C Охлаждение двигателя, снятие и установка).
6. 6
   Если необходимо:

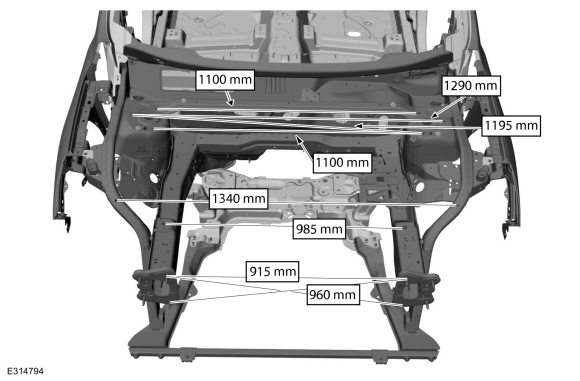

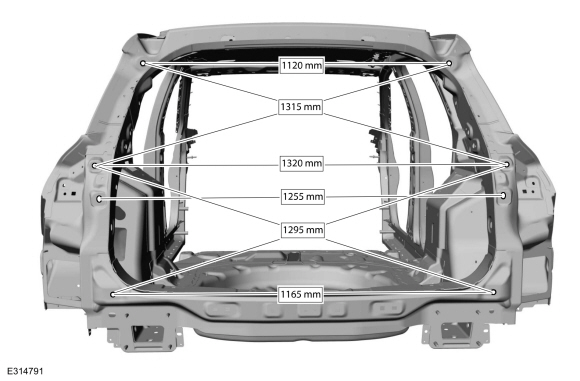

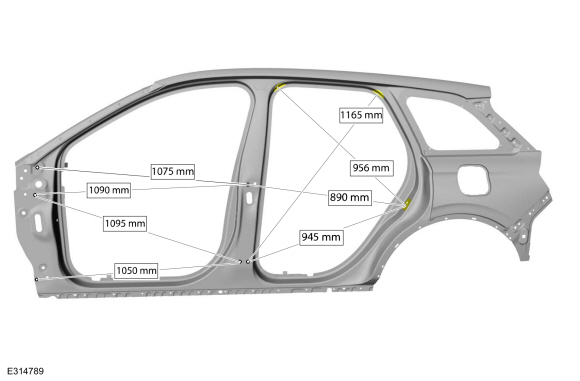

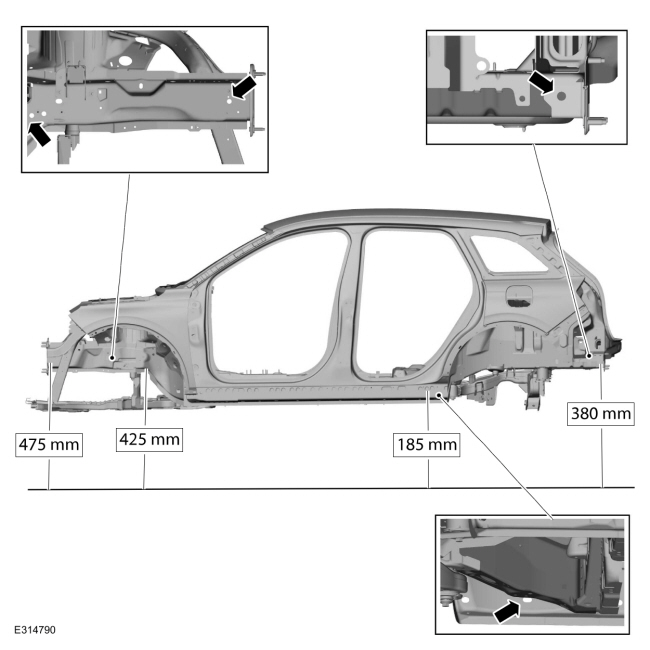

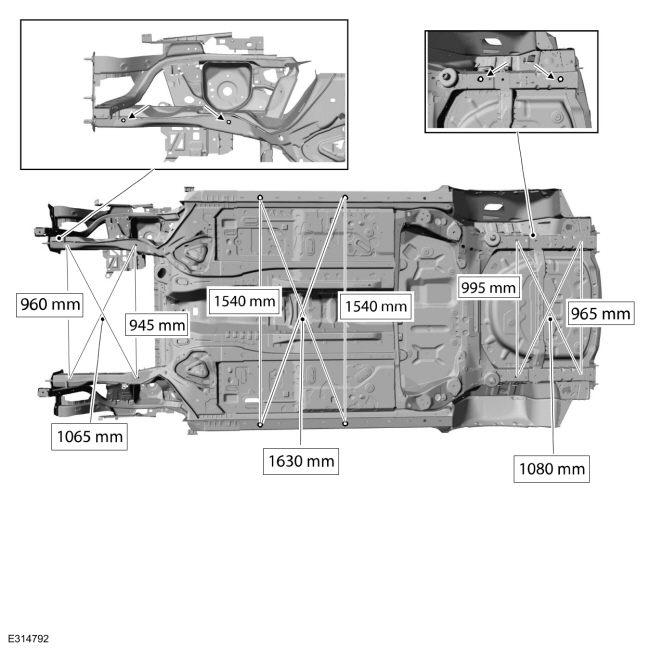

   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
7. 7

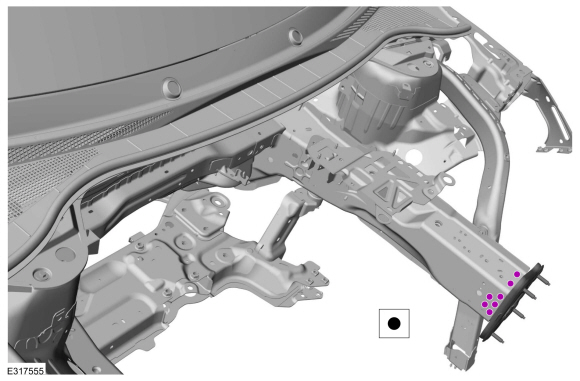

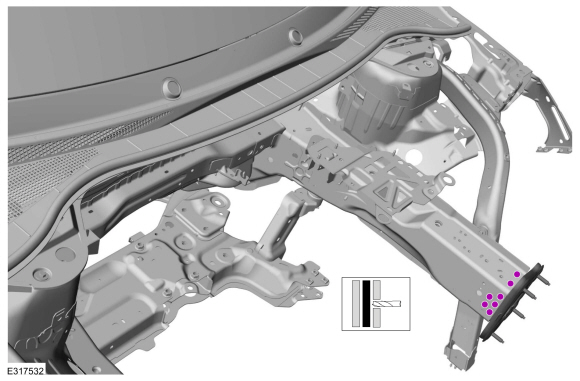

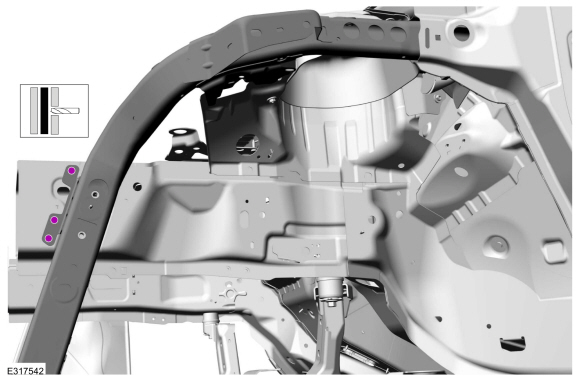

   Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки



8. 8

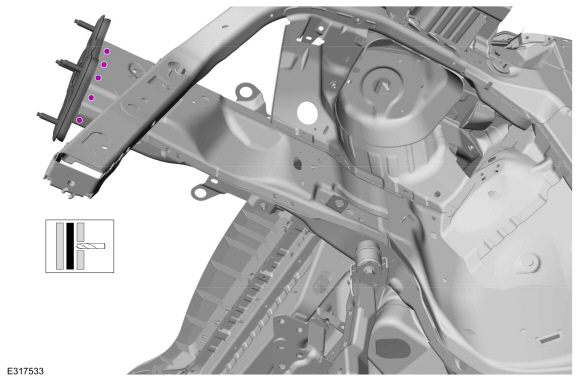

   Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки



9. 9

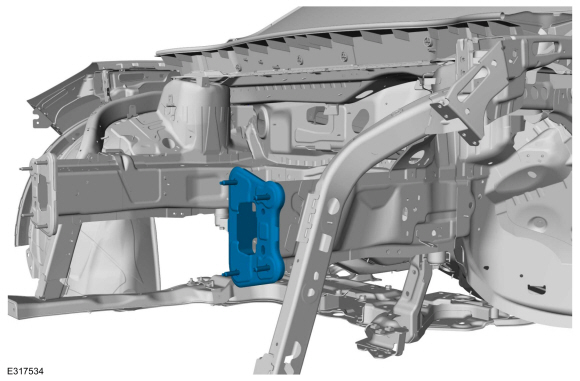

   Снимите кронштейн бампера.



10. 10
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки



11. 11
    Снимите болты.



12. 12
    Снимите болты.



13. 13

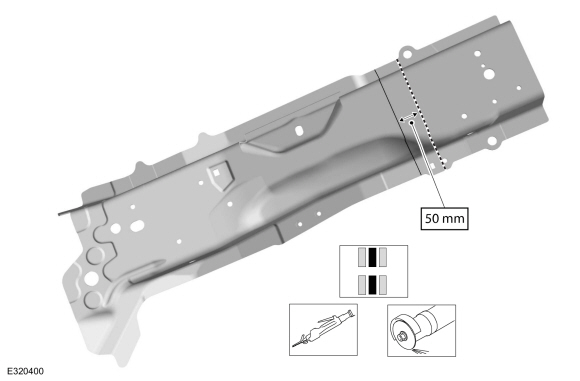

    Осторожно отмерьте 50 мм вперед от линии лазерной сварки и отрежьте внутреннюю часть рамы.
    Используйте общее оборудование: пневматическая пила
    Используйте общее оборудование: сферический резак



14. 14
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки



15. 15
    Снимите внутреннюю часть лонжерона.



16. 16

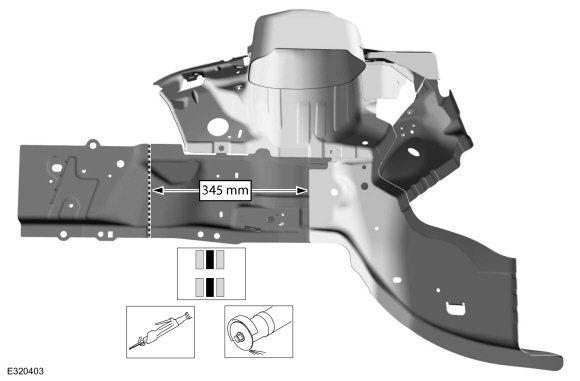

    Тщательно измерьте, как указано, и отрежьте внешний лонжерон.
    Используйте общее оборудование: пневматическая пила
    Используйте общее оборудование: сферический резак



17. 17

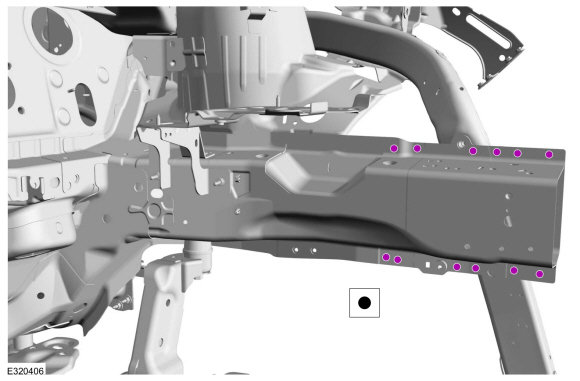

    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки



18. 18

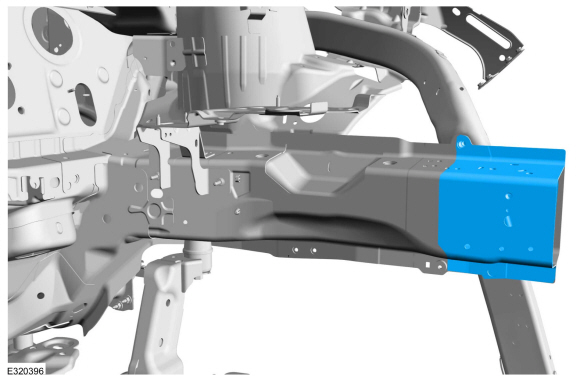

    Снимите внешнюю часть лонжерона.



Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60 °C. Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60 °C или ниже, время выпекания 45 минут или меньше. Температура выше 60 °C или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60 °C, Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

1. 1
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
2. 2
   Обрежьте сервисную часть, чтобы она соответствовала зоне ремонта.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак



3. 3
   Установите, правильно расположите и зафиксируйте внутреннюю секцию лонжерона.
   Используйте общее оборудование: плоскогубцы с фиксатором



4. 4

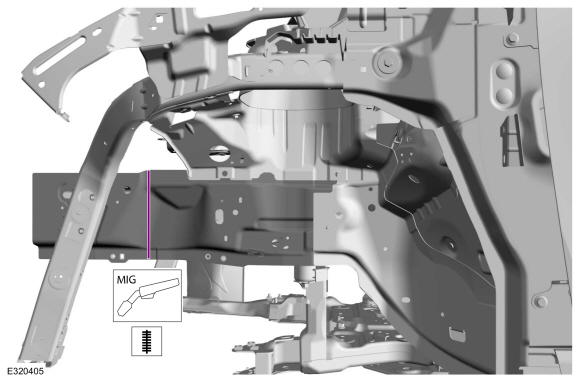

   Полностью шов сварить секционное соединение.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



5. 5
   Обрежьте сервисную часть, чтобы она соответствовала зоне ремонта.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак



6. 6
   Установите, правильно расположите и зафиксируйте внешнюю секцию лонжерона.
   Используйте общее оборудование: плоскогубцы с фиксатором



7. 7

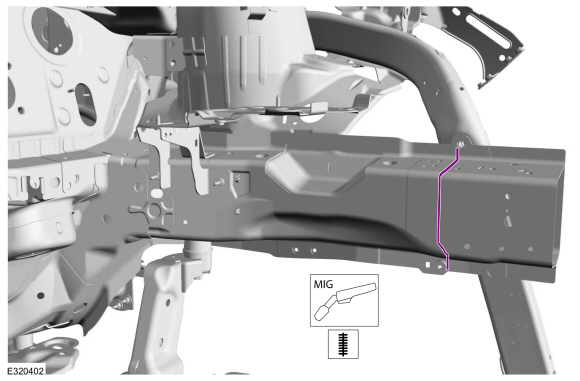

   Полностью шов сварить секционное соединение.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



8. 8
   Зачистите все сварные швы, используя стандартные методы и материалы для отделки металла.
9. 9
   Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



10. 10
    Установите, правильно расположите и зажмите кронштейн бампера.
    Используйте общее оборудование: плоскогубцы с фиксатором



11. 11
    Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.



12. 12
    Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.



13. 13
    Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.



14. 14
    Установите болты.
    Крутящий момент: 18 фунт-футов (25 Н·м)



15. 15
    Установите болты.
    Крутящий момент: 18 фунт-футов (25 Н·м)



16. 16
    Окрасьте весь ремонт, используя одобренную Ford систему окраски.
17. 17
    Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
18. 18
    Установите модуль охлаждения двигателя.
    См.: Модуль охлаждения (303-03A Система охлаждения двигателя — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).
    См.: Модуль охлаждения (303-03B Система охлаждения двигателя — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, Снятие и установка).
    См.: Модуль охлаждения (303-03C Охлаждение двигателя, снятие и установка).
19. 19
    Установите капот, крыло и брызговик крыла.
    См.: Крыло (501-02 Передние панели кузова, снятие и установка).
    См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
    См.: Капот (501-02 Передние панели кузова, снятие и установка).
20. 20
    Установите передний бампер и кожух бампера.
    См.: Передний бампер (501-19 Бамперы, Снятие и установка).
    См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
21. 21
    Перезагрузите SRS.
    См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
