Ford Escape: ручки, замки, защелки и системы входа / Снятие и установка — Трос замка капота

Удаление

Передний кабель

  1. Снимите замок капота.
    См.: Замок капота (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

  1. Откройте крышку соединительного блока троса отпирания замка капота и отсоедините трос отпирания замка капота.
    1. Освободите фиксаторы на крышке соединительного блока троса отпирания замка капота.
    1. Откройте крышку соединительного блока троса отпирания замка капота.
    1. Отсоедините задний трос от монтажного кронштейна.
    1. Отсоедините конец троса отпирания замка капота.

  1. Протяните трос отпирания замка капота через моторный отсек.

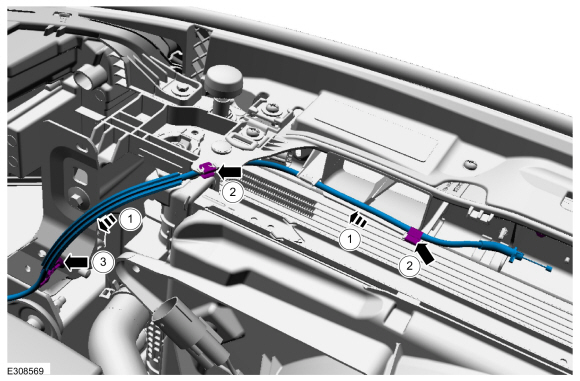

    1. Освободите фиксаторы направляющих тросов фиксатора замка переднего капота.
    1. Протяните трос отпирания замка капота через моторный отсек.

  1. Снимите трос открывания замка переднего капота.
    1. Освободите скобу направляющей троса отпирания замка капота.
    1. Освободите фиксаторы направляющих тросов фиксатора замка переднего капота.
    1. Снимите трос открывания замка переднего капота.

Задний кабель


  1. Откройте крышку соединительного блока троса отпирания замка капота и отсоедините трос отпирания замка капота.
    1. Освободите фиксаторы на крышке соединительного блока троса отпирания замка капота.
    1. Откройте крышку соединительного блока троса отпирания замка капота.
    1. Отсоедините задний трос от монтажного кронштейна.
    1. Отсоедините конец троса отпирания замка капота.
  1. Снимите решетку панели капота.
    См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).

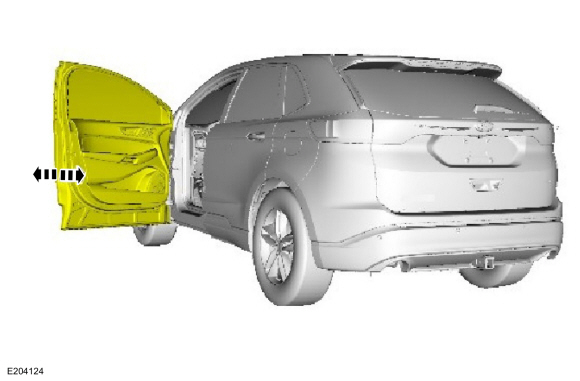

  1. На левой стороне.
    Снимите панель отделки передней накладки порога.
    См.: Панель отделки передней накладки порога (501-05 Внутренняя отделка и украшения, Снятие и установка).

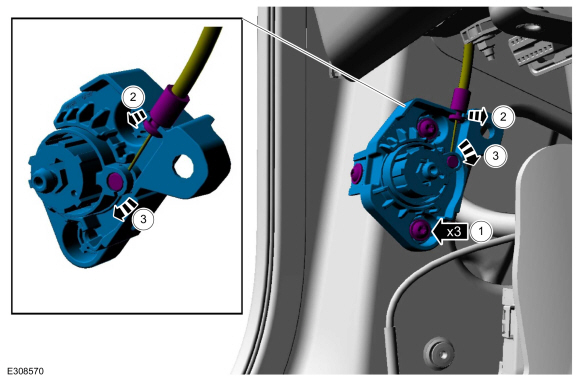

  1. Снимите фиксатор замка капота и отсоедините трос замка заднего капота.
    1. Снимите болты.
    1. Освободите трос отпирания замка заднего капота из монтажного кронштейна.
    1. Отсоедините проушину троса отпирания замка капота и снимите фиксатор замка капота.

  1. Проложите трос отпирания замка заднего капота через кожух.
    1. Освободите фиксатор троса отпирания замка капота.
    1. Проложите трос отпирания замка заднего капота через кожух.

  1. Снимите трос отпирания замка заднего капота.

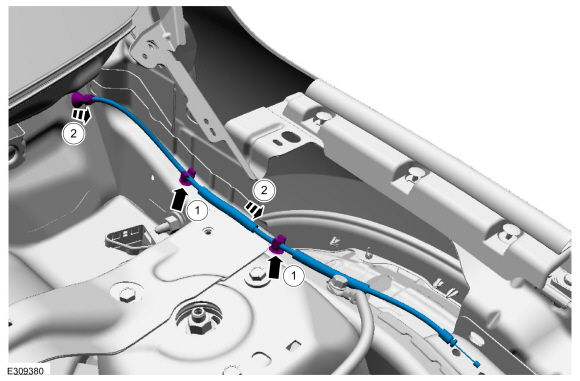

    1. Освободите фиксаторы направляющих троса фиксатора замка заднего капота.
    1. Проложите втулку троса отпирания замка капота через кожух и снимите трос отпирания замка капота.

Монтаж

Задний кабель


  1. Проложите трос отпирания замка заднего капота через кожух.
    1. Проложите трос отпирания замка заднего капота через кожух.
    1. Прикрепите зажим для прокладки троса отпирания замка капота.
  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при повторном использовании оригинального троса замка капота.


    Установите замок замка капота и подсоедините трос замка заднего капота.
    1. Подсоедините проушину троса отпирания замка капота.
    1. Прикрепите трос отпирания замка капота к монтажному кронштейну.
    1. Установите болты.
      Крутящий момент: 12 фунтов на дюйм (1,3 Нм)

  1. Проложите трос отпирания замка капота через моторный отсек.
    1. Протяните втулку троса отпирания замка капота через кожух.
    1. Прикрепите зажимы направляющих троса отпирания замка капота.
  1. На левой стороне.
    Установите панель отделки передней накладки порога.
    См.: Панель отделки передней накладки порога (501-05 Внутренняя отделка и украшения, Снятие и установка).

  1. Подсоедините трос отпирания замка капота и закройте крышку соединительного блока троса отпирания замка капота.
    1. Присоедините конец троса отпирания замка капота.
    1. Прикрепите задний кабель к монтажному кронштейну.
    1. Закройте крышку соединительного блока троса отпирания замка капота.
    1. Закрепите зажимы на крышке соединительного блока троса отпирания замка капота.
  1. Установите решетку панели капота.
    См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).

Передний кабель


  1. Установите трос отпирания замка переднего капота.
    1. Установите трос отпирания замка переднего капота.
    1. Прикрепите зажимы для прокладки троса открывания замка переднего капота.
    1. Прикрепите скобу прокладки троса отпирания замка капота.

  1. Протяните трос отпирания замка капота через моторный отсек.
    1. Протяните трос отпирания замка капота через моторный отсек.
    1. Прикрепите зажимы для прокладки троса открывания замка переднего капота.

  1. Подсоедините трос отпирания замка капота и закройте крышку соединительного блока троса отпирания замка капота.
    1. Присоедините конец троса отпирания замка капота.
    1. Прикрепите задний кабель к монтажному кронштейну.
    1. Закройте крышку соединительного блока троса отпирания замка капота.
    1. Закрепите зажимы на крышке соединительного блока троса отпирания замка капота.
  1. Установите замок капота.
    См.: Замок капота (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
