Ford Escape: ручки, замки, защелки и системы входа / Снятие и установка - Цилиндр замка зажигания

Специальные инструменты) / Общее оборудование

Удаление

Неработающий цилиндр замка

ПРИМЕЧАНИЕ: Если цилиндры замка зажигания не работают, замените корпус цилиндра замка зажигания.

1. Снимите корпус цилиндра замка зажигания.
   См.: Корпус цилиндра замка зажигания (211-05 Электрические компоненты рулевого колеса и колонки, снятие и установка).


Цилиндр функционального замка

ПРИМЕЧАНИЕ: Отремонтируйте отдельные цилиндры замка, выбрасывая вышедший из строя цилиндр замка и создание нового цилиндра замка с использованием соответствующий сервисный комплект для ремонта замка. Сервисный комплект для ремонта замков включает в себя подробную инструкцию по сборке нового замка, соответствующего выкройка ключа для автомобиля, что позволяет использовать одну точку замена без необходимости замены или перепрограммирования других замков или ключей.

1. Снимите приемопередатчик PATS.
   См.: Приемопередатчик пассивной противоугонной системы (PATS) (419-01B Пассивная противоугонная система (PATS), Снятие и установка).

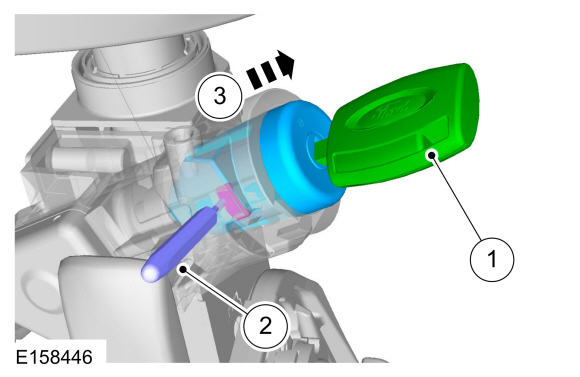

1. Снимите цилиндр замка зажигания.

   1. Вставьте ключ зажигания и установите личинку замка зажигания в положение ACC.

   2. С помощью отвертки нажмите на штифт высвобождения цилиндра замка зажигания через отверстие для доступа.
      Используйте общее оборудование: плоская отвертка.
   3. Потянув личинку замка зажигания наружу, снимите личинку замка зажигания.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Установите цилиндр замка зажигания.

   1. Убедитесь, что цилиндр замка зажигания находится в положении ACC.

   2. Вставьте личинку замка зажигания в замок зажигания корпус личинки замка, расположенный на рулевой колонке. Убедитесь, что выровнены стопорный штифт с отверстием для доступа к стопорному штифту.

   3. Поверните ключ зажигания через все положения личинки замка, чтобы проверить правильность работы.
