Ford Escape: Приборная панель и консоль / Снятие и установка — верхняя часть приборной панели

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите приборную панель.
   См.: Приборная панель (501-12 Приборная панель и консоль, Снятие и установка).


1.

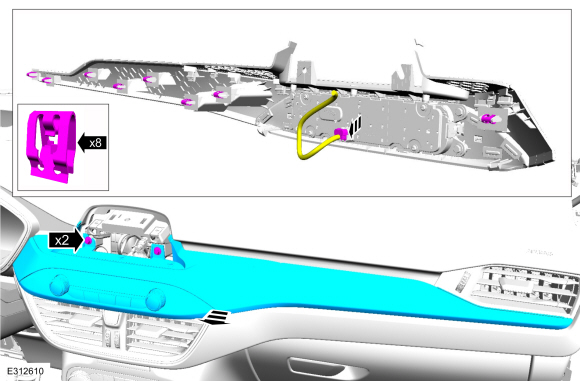

   Освободите фиксаторы и снимите левую панель отделки.

   • Отсоедините электрический разъем.

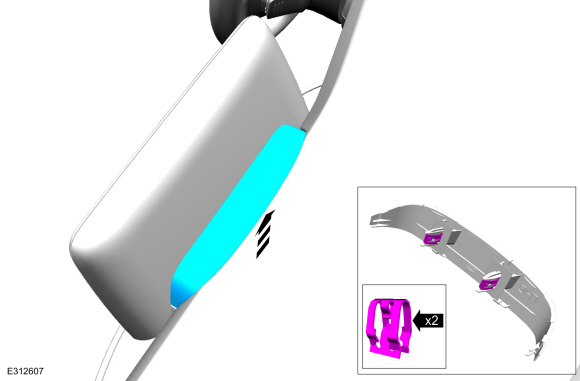

1. Освободите фиксаторы и снимите панель отделки.


1.
   Снимите болт и блок дисплея.

   • Отсоедините электрический разъем.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1.

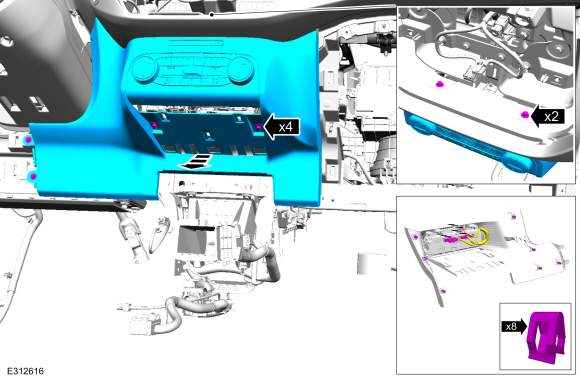

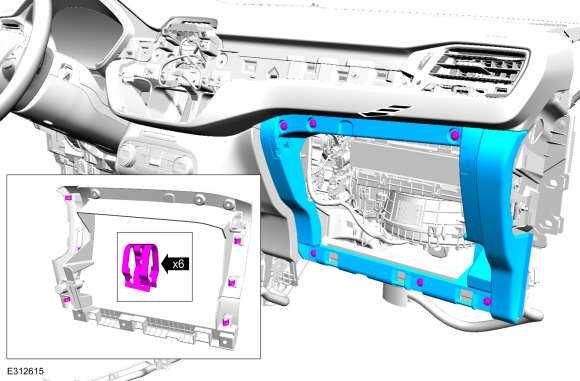

   Открутите болты, освободите фиксаторы и снимите панель обшивки центральной панели приборов.

   • Отсоедините электрический разъем.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1.

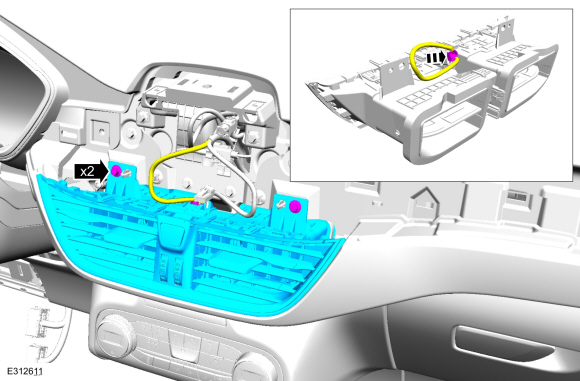

   Снимите болты и центральный регистр HVAC.

   • Отсоедините электрический разъем.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. Отсоедините электрический разъем.

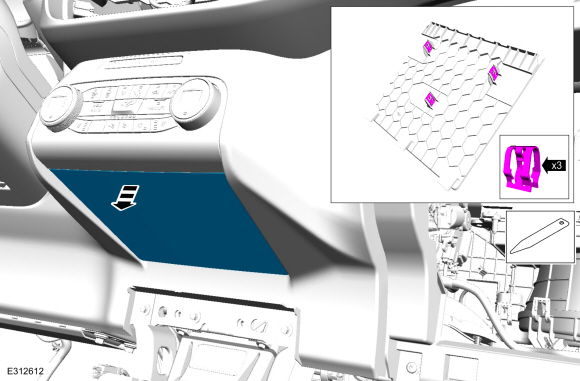

1. Освободите зажимы и снимите нижнюю панель отделки.

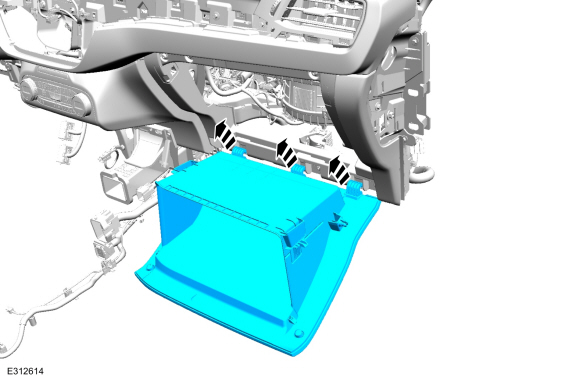

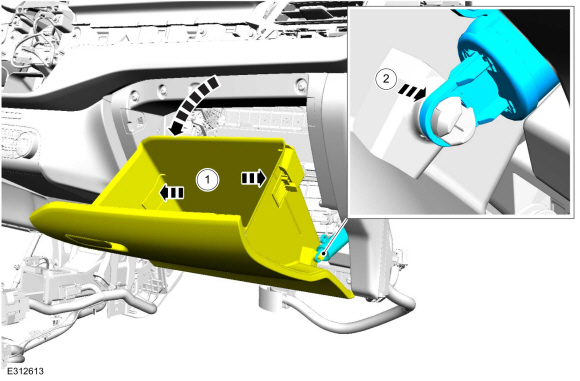

1. 1. Отпустите упор и полностью опустите бардачок.

   2. Снимите контрольную планку перчаточного ящика.


1. Поднимите бардачок с петель и снимите.


1. Выверните болты, освободите защелки и снимите перчаточный ящик.
   Крутящий момент: 36 фунтов на дюйм (4,1 Нм)

1.
   Выверните болты, освободите зажимы и снимите нижнюю панель отделки.

   • Отсоедините электрические разъемы.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

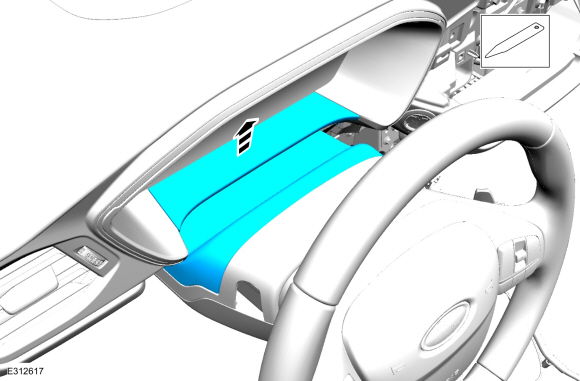

1. Снимите защитный кожух рулевой колонки.

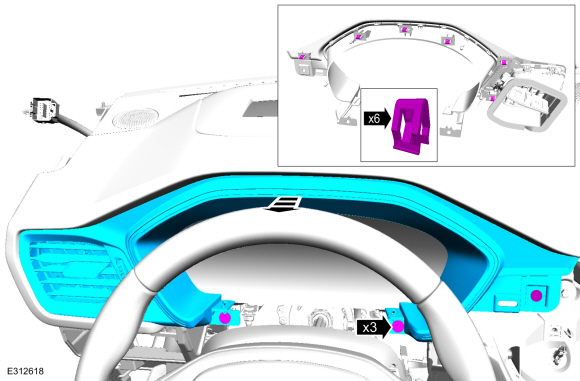

1. Выверните болты, освободите зажимы и снимите декоративную панель IPC.
   Крутящий момент: 33 фунта на дюйм (3,7 Нм)

1.
   Снимите болты и МПК.

   • Отсоедините электрический разъем.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

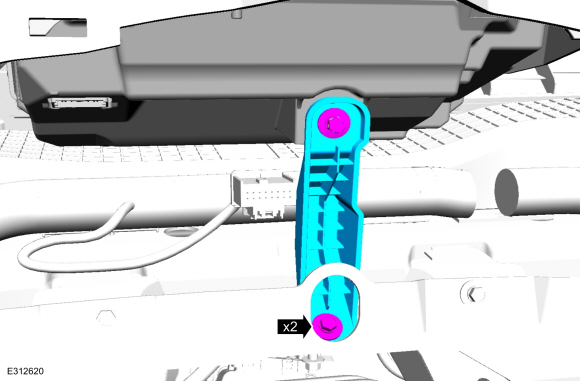

1. Снимите болты и скобу.
   Крутящий момент: 33 фунта на дюйм (3,7 Нм)

1. Снимите центральный динамик панели приборов.
   См.: Центральный динамик приборной панели (415-00 Информация и Развлекательная система — общая информация, снятие и установка).

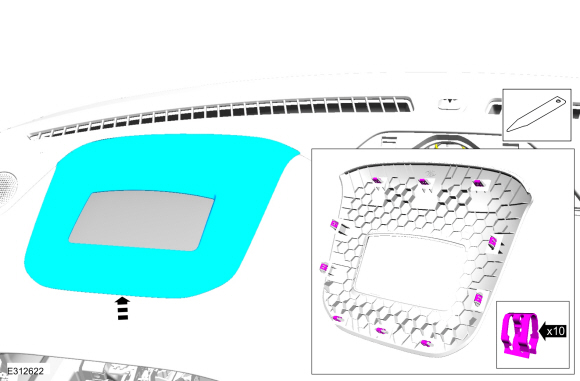

1. Освободите зажимы и снимите панель отделки HUD.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

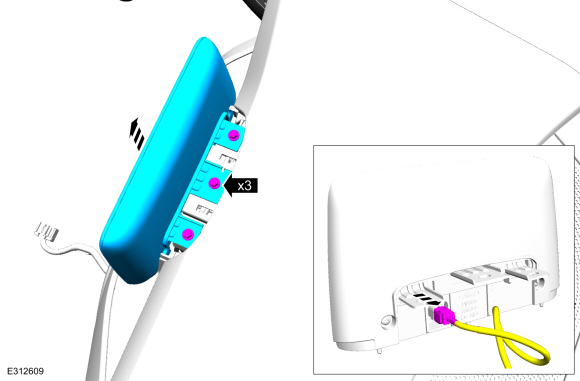

1.

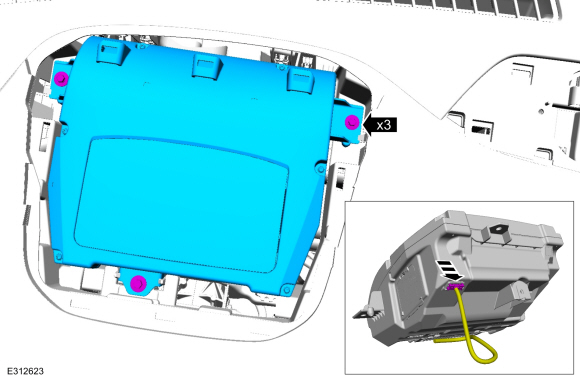

   Снимите болты и HUD.

   • Отсоедините электрический разъем.

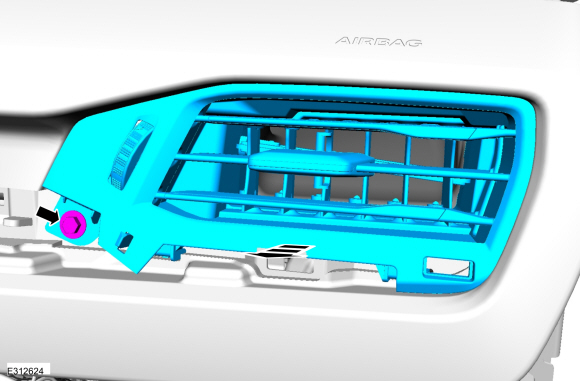

1. Снимите болт правого регистра.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

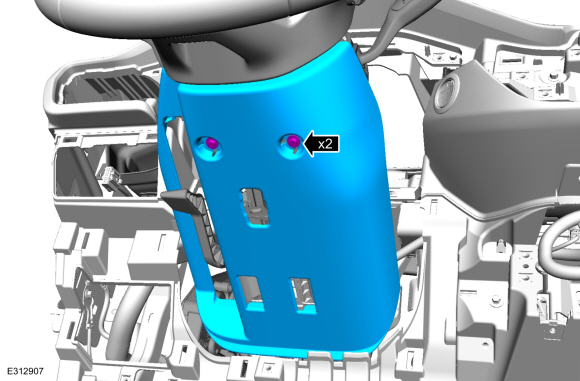

1. Снимите болты и нижнюю панель отделки рулевой колонки.
   Крутящий момент: 17 фунтов на дюйм (1,9 Нм)

1. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно гайки рулевой колонки. Это может привести при выходе из строя крепежа и отсоединении рулевой колонки или потере управляемости контроль. Несоблюдение этого указания может привести к серьезной травме пассажиру(ам) транспортного средства.

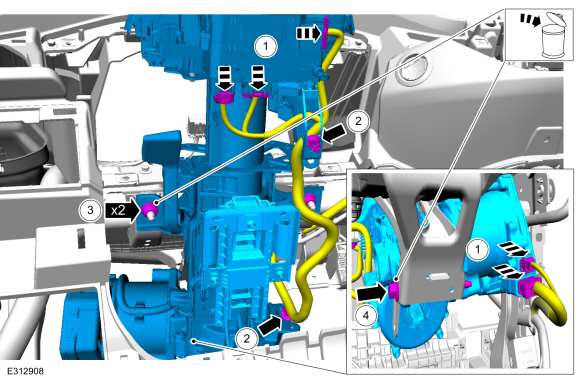

   Снимите рулевую колонку.

   • Отсоедините электрические разъемы.

   • Отсоедините шплинты жгута.

   • Снимите и выбросьте гайки рулевой колонки.
     Крутящий момент: 18 фунт-футов (25 Нм)
   • Снимите и выбросьте болт рулевой колонки.
     Крутящий момент: 18 фунт-футов (25 Нм)

1. Отсоедините электрические разъемы, освободите фиксаторы жгута и отложите жгут в сторону.

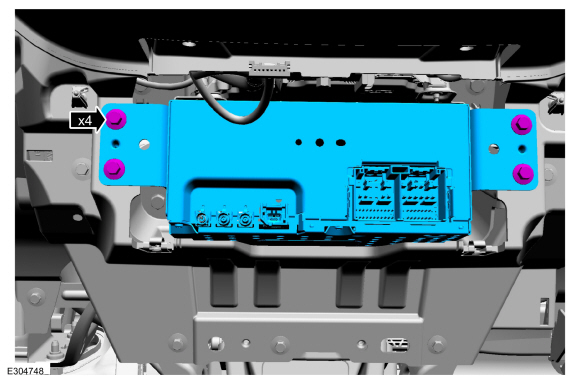

1. Снимите болты и ACM.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

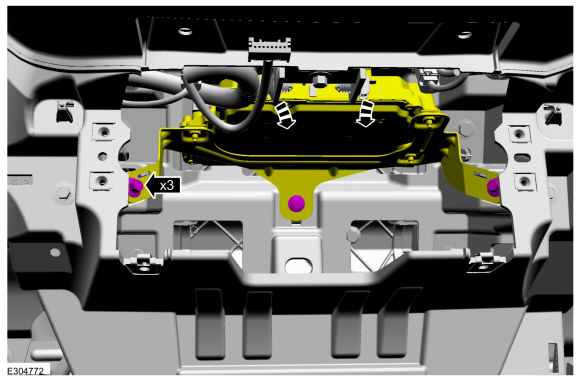

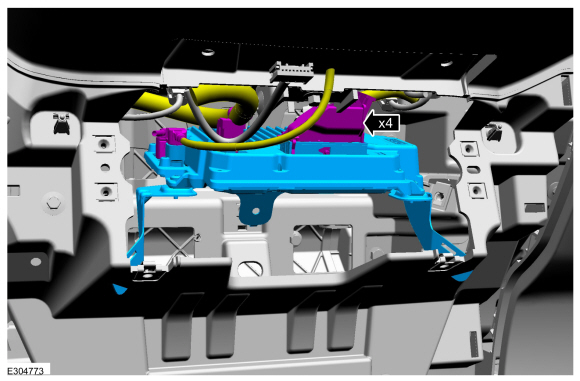

1. Удалите винты и поместите APIM вниз.
   Крутящий момент: 27 фунтов на дюйм (3 Нм)

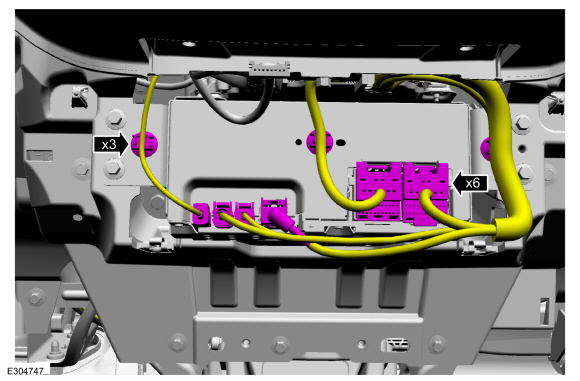

1. Отсоедините электрические разъемы и снимите APIM и кронштейн.

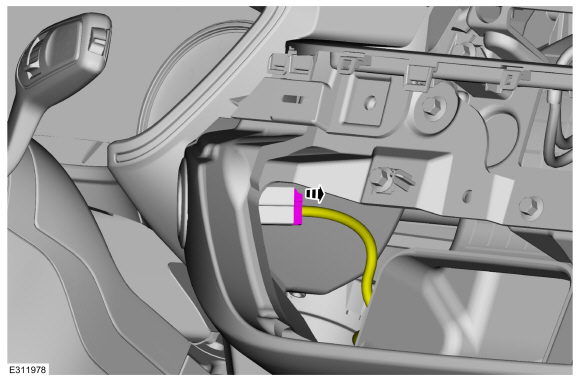

1. Отсоедините электрические разъемы и отсоедините штифты жгута проводов.


1. Снимите болты.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

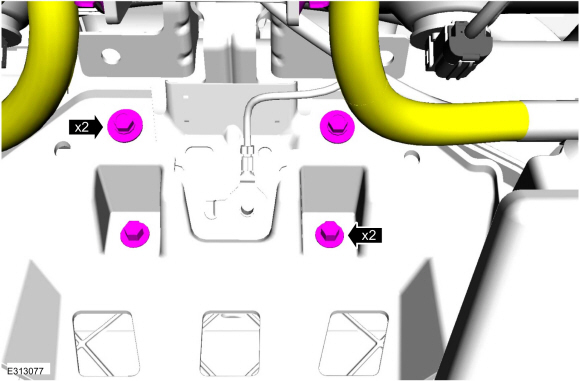

1. Снимите болты корпуса HVAC.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

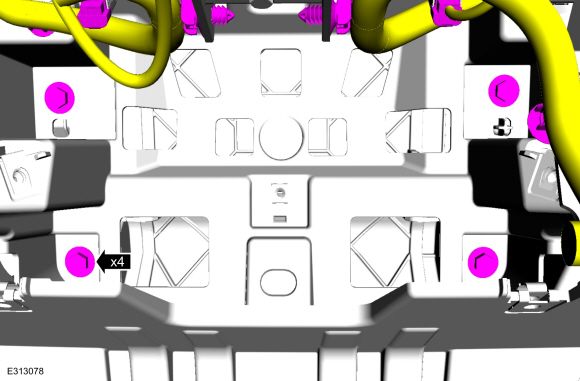

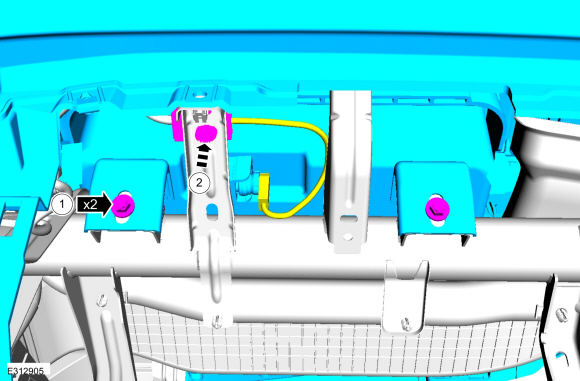

1. 1. Снимите болты.
      Крутящий момент: 93 фунта на дюйм (10,5 Нм)
   2. Отсоедините электрический разъем и снимите шпильку жгута проводов.

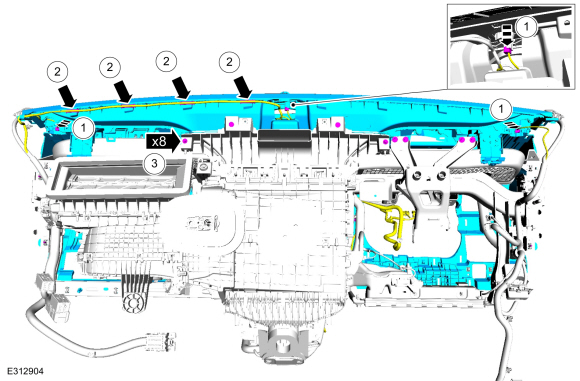

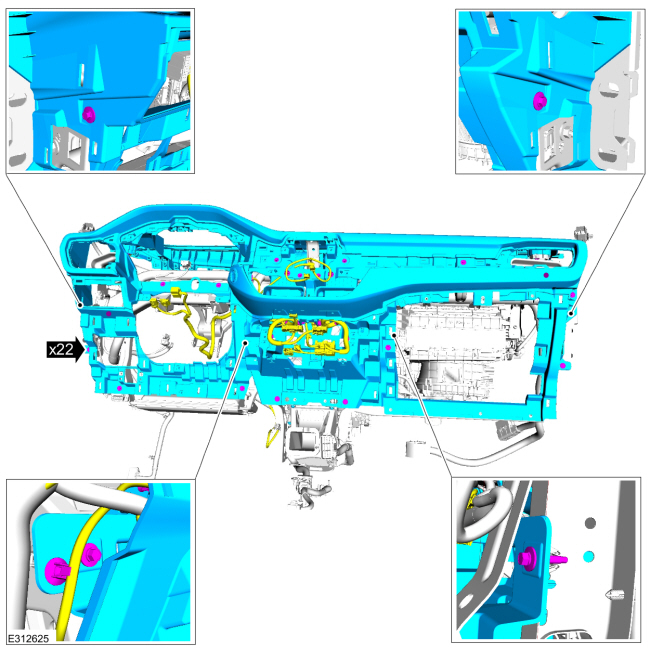

1. Выверните болты верхней секции передней приборной панели.


1. 1. Отсоедините электрические разъемы.

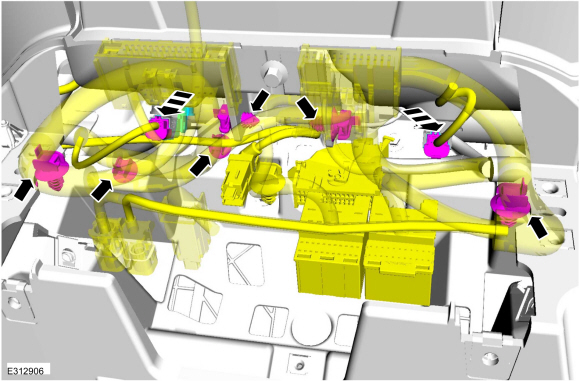

   2. Отсоедините фиксаторы жгута проводов и отложите в сторону жгут электропроводки.

   3. Снимите болты верхней секции задней приборной панели.


1. ПРИМЕЧАНИЕ: Чтобы не повредить верхнюю часть, для выполнения этого шага требуется помощь помощника.

   ПРИМЕЧАНИЕ: Убедитесь, что все электрические разъемы и проводка не препятствуют снятию верхней секции или повреждению могут возникнуть компоненты.

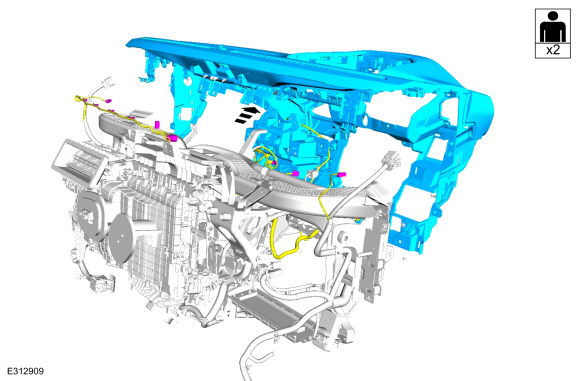

   Снимите верхнюю часть панели приборов.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
