Ford Escape: Панель приборов и консоль / Снятие и установка — Панель приборов

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Откачайте хладагент.
   См.: Восстановление системы кондиционирования воздуха (A/C), Откачка и заправка — автомобили с: хладагентом R134A (412-00 Система климат-контроля - общая информация) .
   См.: Восстановление системы кондиционирования воздуха (A/C), Откачка и заправка — автомобили с: хладагентом R1234YF (412-00 Система климат-контроля - общая информация) .
   См.: Восстановление системы кондиционирования воздуха (A/C), Эвакуация и зарядка — гибридный электромобиль (HEV), автомобили с: Хладагент R134A (система климат-контроля 412-00 — общая информация) .
   См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).


1. УВЕДОМЛЕНИЕ: Для смазки уплотнений используйте только указанный материал.

   ПРИМЕЧАНИЕ: Не забудьте закрыть все открытые порты, чтобы предотвратить попадание мусора в систему.

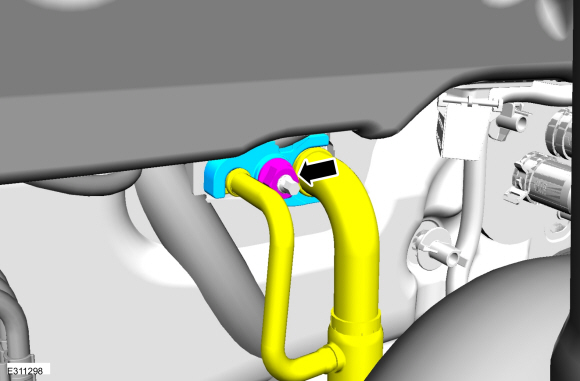

   Отверните гайку и снимите фланец HVAC.

   • При установке установите и смажьте новое уплотнительное кольцо. морские котики. См. соответствующие спецификации в группе 412.
     Крутящий момент: 159 фунтов на дюйм (18 Нм)

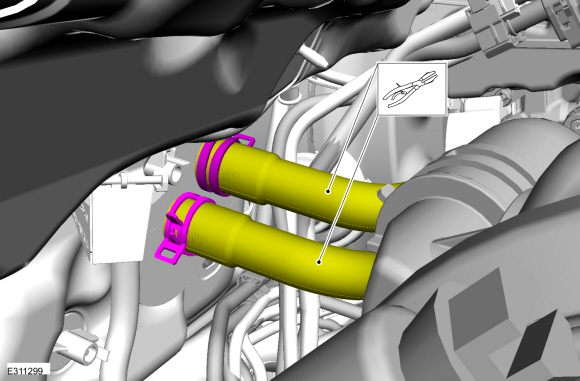

1. Пережмите шланги, снимите хомуты и отложите в сторону.


1. Снимите тягу стеклоочистителя в сборе.
   См.: Узел тяги стеклоочистителя (501-16 Стеклоочистители и шайбы, Снятие и установка).

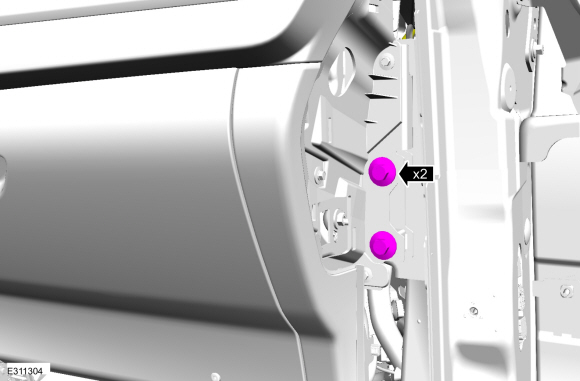

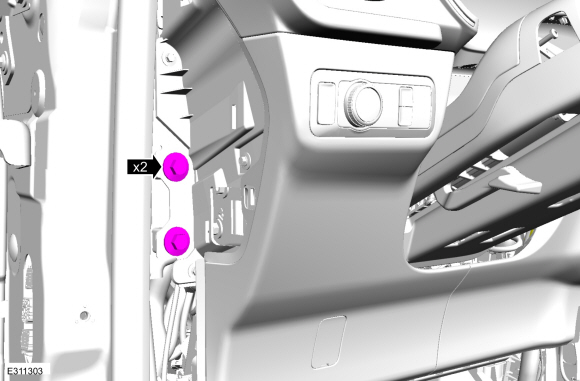

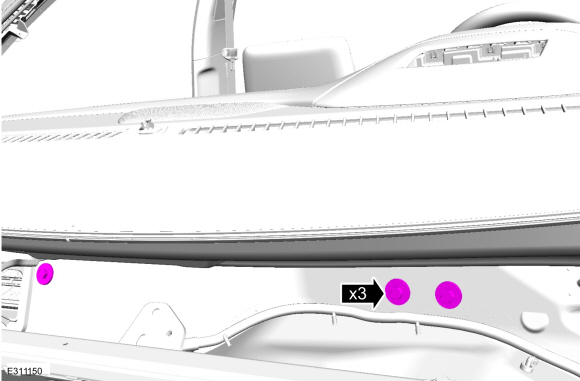

1. Снимите болты.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Снимите переднюю дверь со стороны водителя.
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).


1. Снимите передние сиденья.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. Снимите панели отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. ПРИМЕЧАНИЕ: Правая передняя стойка.

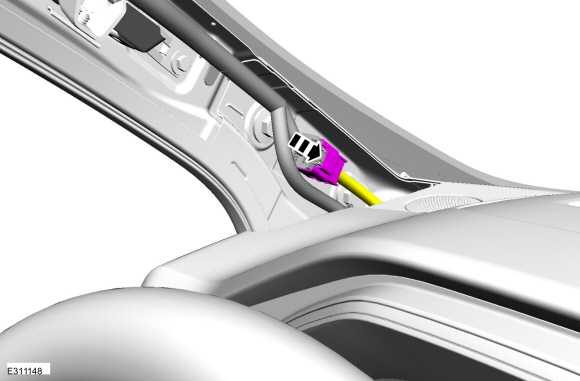

   Отсоедините электрический разъем.


1. Освободите фиксаторы и снимите панель отделки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

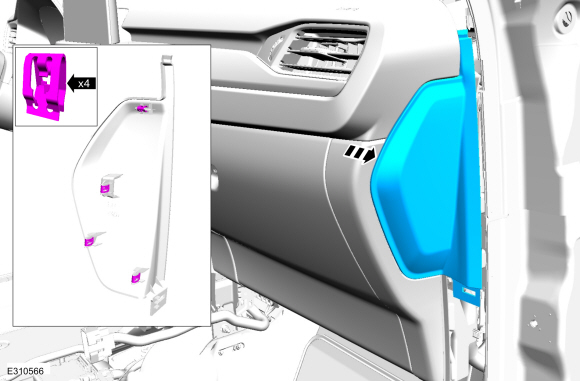

1. Освободите фиксаторы и снимите правую торцевую заглушку приборной панели.


1. Освободите фиксаторы и снимите правую накладку порога.


1. ПРИМЕЧАНИЕ: Левая передняя стойка.

   Отсоедините электрический разъем.


1. Освободите фиксаторы и снимите панель отделки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Освободите фиксаторы и снимите левую торцевую заглушку приборной панели.


1.

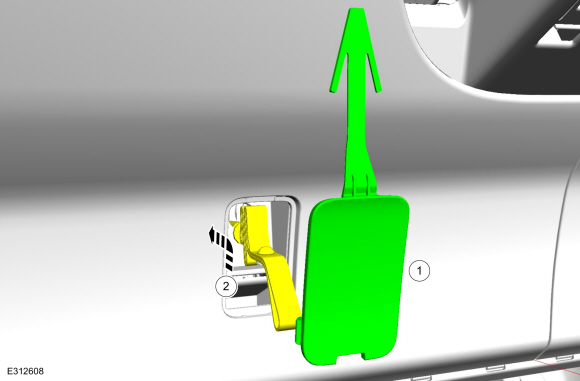

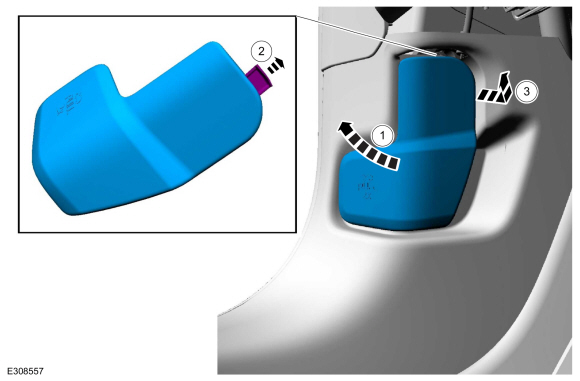

   Снимите ручку открывания замка капота.

   1. Поверните ручку открытия замка капота.


   2. ПРИМЕЧАНИЕ: Не снимайте фиксирующую скобу с ручки открывания замка капота.

      Освободите удерживающую клипсу.

   3. Снимите ручку открывания замка капота.

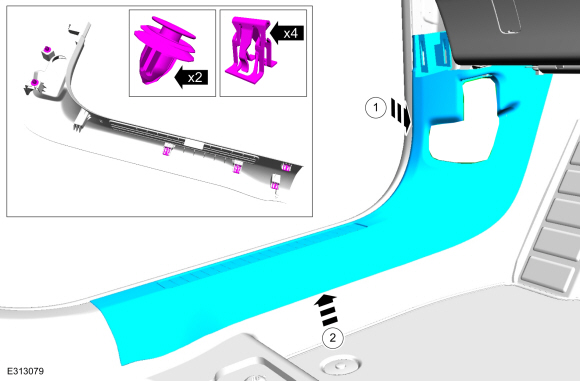

1. 1. Освободите зажимы в передней части левой накладки на пороги.

   2. Освободите нижние фиксаторы и снимите левую накладку порога.


1. ПРИМЕЧАНИЕ: Правая сторона.

   Освободите зажимы и снимите нижнюю изоляционную панель.


1. ПРИМЕЧАНИЕ: Правая сторона.

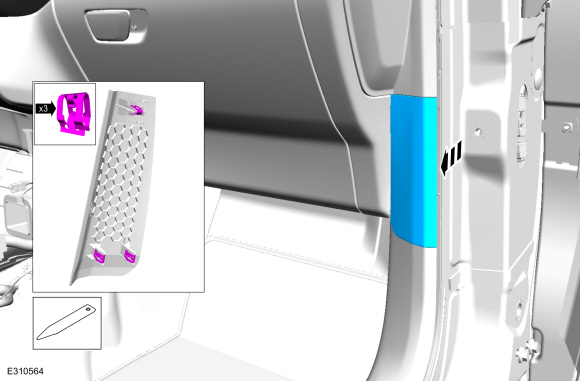

   Освободите фиксаторы и снимите панель отделки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

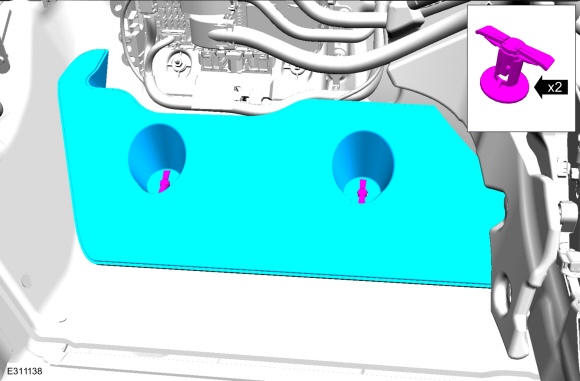

1. Снимите фиксаторы и снимите пенопластовую прокладку.

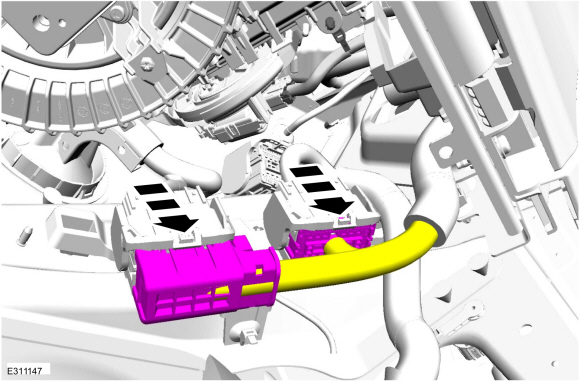

1. Отсоедините электрические разъемы и освободите фиксаторы жгута проводов.

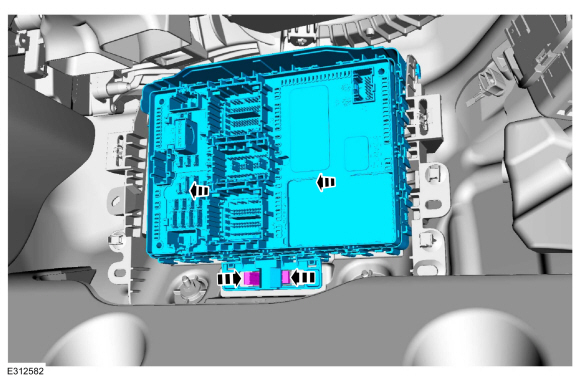

1. Освободите зажимы и снимите BCM.


1. Снимите гайку.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. ПРИМЕЧАНИЕ: Нижняя правая сторона.

   Отсоедините электрические разъемы.

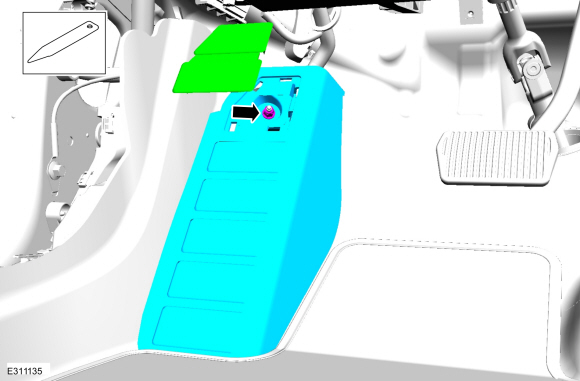

1. Снимите крышку, гайку и подставку для ног.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.
   Крутящий момент: 48 фунтов на дюйм (5,4 Нм)

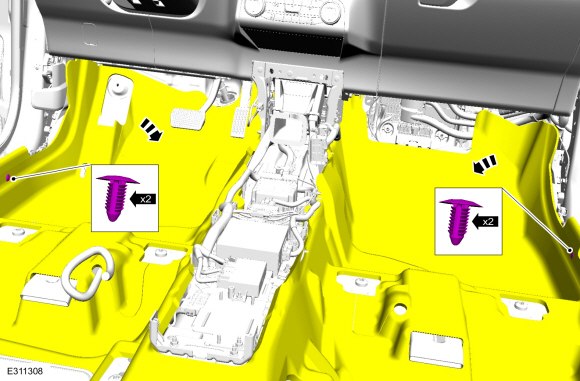

1. Удалите канцелярские кнопки и сдвиньте ковер назад.


1. 1. Снимите крышку.

   2. Поднимите трос и ремень вверх и отсоедините от нижней панели отделки.


1. УВЕДОМЛЕНИЕ: Не позволяйте рулевому колесу вращаться во время вал рулевой колонки отсоединен или может быть повреждена часовая пружина. результат. Если есть признаки того, что вал вращался, снимите и центрировать часовую пружину

   Закрепите рулевое колесо.


1. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно болты вала рулевой колонки. Это может привести к выходу из строя крепежа и отсоединению или утрате вала рулевой колонки рулевого управления. Несоблюдение этой инструкции может привести к серьезная травма пассажира(ов) транспортного средства.



   1. Снимите и выбросьте фиксатор муфты рулевого вала.
      Крутящий момент:
      Этап 1: 35 фунт-футов (48 Нм)
      Этап 2: 120°
   2. Отделите вал рулевой колонки от рулевой колонки.


1. ПРИМЕЧАНИЕ: Нижняя левая сторона.

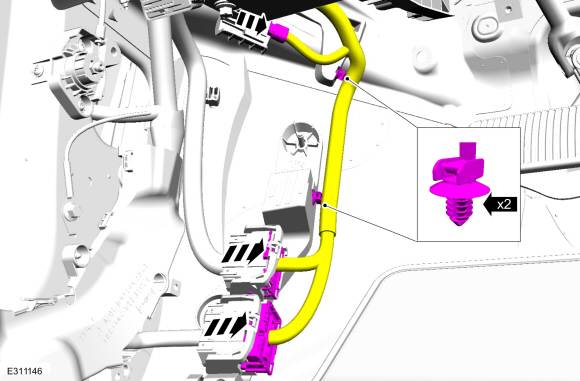

   Отсоедините электрические разъемы и снимите фиксаторы жгута проводов.


1. ПРИМЕЧАНИЕ: Левостороннее открывание двери.

   • Снимите крышку.

   • Снимите болт.
     Крутящий момент: 18 фунт-футов (25 Нм)

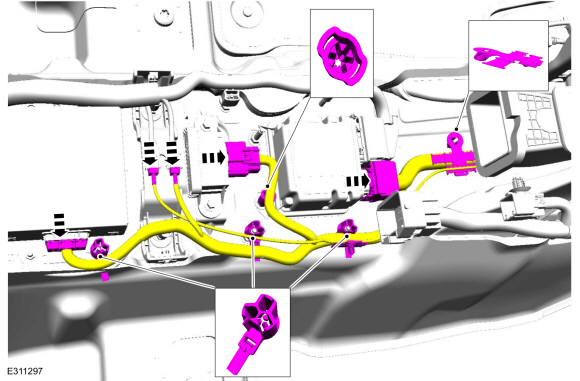

1. Отсоедините электрические разъемы, освободите фиксаторы жгута и отложите жгут в сторону.

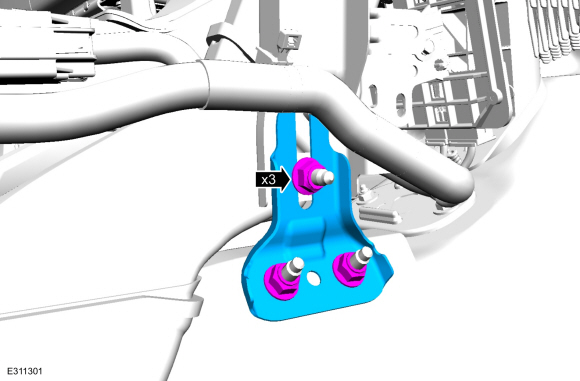

1. Снимите гайки и скобу.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Снимите гайки и скобу.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Снимите воздуховоды HVAC.


1. ПРИМЕЧАНИЕ: Оставьте верхний болт затянутым от руки, пока не будете готовы снять приборную панель.

   Снимите болты.
   Крутящий момент: 35 фунт-футов (47,5 Нм)

1. ПРИМЕЧАНИЕ: Оставьте верхний болт затянутым от руки, пока не будете готовы снять приборную панель.

   Снимите болты.
   Крутящий момент: 35 фунт-футов (47,5 Нм)

1. ПРИМЕЧАНИЕ: Во избежание повреждения приборной панели при выполнении этого шага требуется помощник.

   ПРИМЕЧАНИЕ: При снятии приборной панели с автомобиля следите за тем, чтобы не повредить приборную панель.

   ПРИМЕЧАНИЕ: Убедитесь, что все электрические разъемы и проводка не препятствуют снятию приборной панели или повреждению могут возникнуть компоненты.

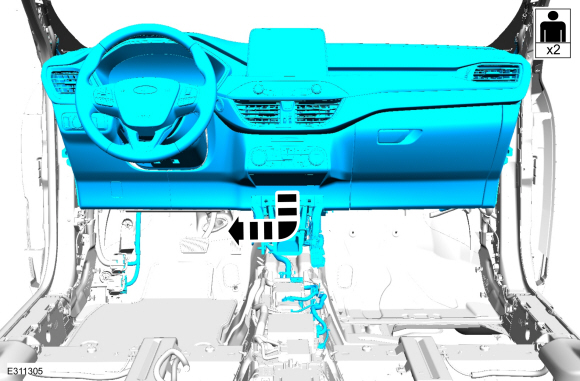

   Снимите панель приборов через проем двери водителя.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. При установке убедитесь, что зажимы капота правильно совмещен с удлинителем капота, прежде чем полностью установить приборную панель на месте. Наружные пальцы должны быть вверху, а нижний палец внизу. удлинитель капота для правильного удержания.


1. Заполните и прокачайте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03A Охлаждение двигателя — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), общие сведения процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03B Охлаждение двигателя — 2,0 л EcoBoost (177 кВт/240 л.с.) — MI4, общие сведения процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).
   См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
