Ford Escape: Охлаждение двигателя / Снятие и установка — радиатор

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите линию выхода конденсатора.
   См.: Выходная линия конденсатора — 2,5 л Duratec — гибрид (121 кВт/164 л. с.) (BG) (412-00 Система климат-контроля - общая информация, снятие и Монтаж).


1. Слейте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).


1. Слейте воду из системы охлаждения электропривода.
   См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).


1. Снимите двигатель вентилятора охлаждения и кожух.
   См.: Двигатель вентилятора системы охлаждения и кожух (303-03C Охлаждение двигателя, снятие и установка).

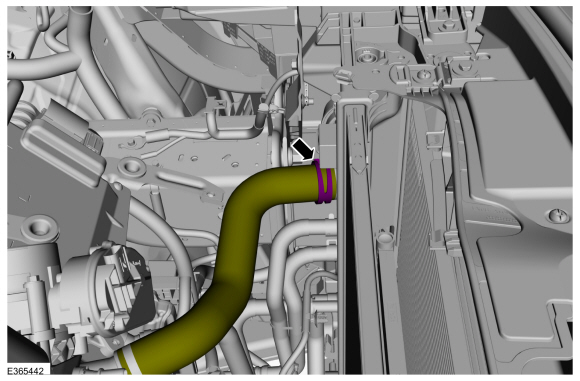

1. Ослабьте хомут и отсоедините верхний шланг радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Снимите трубки охладителя трансмиссионной жидкости.
   См.: Трубки охладителя трансмиссионной жидкости (307-02B Охлаждение трансмиссии). - Автоматическая коробка передач – HF45, снятие и установка).


1. Ослабьте хомут и отсоедините вентиляционный шланг радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Снимите выпускную линию компрессора кондиционера.
   См.: Выпускной трубопровод компрессора кондиционера (A/C) — 2,5 л Duratec — Гибрид (121 кВт/164 л.с.) (BG) (412-00 Система климат-контроля — общие сведения Информация, удаление и установка).


1. ПРИМЕЧАНИЕ: Не забудьте закрыть все открытые порты, чтобы предотвратить попадание мусора в систему.

   Снимите гайку и отсоедините впускной трубопровод компрессора кондиционера от компрессора кондиционера.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

1.

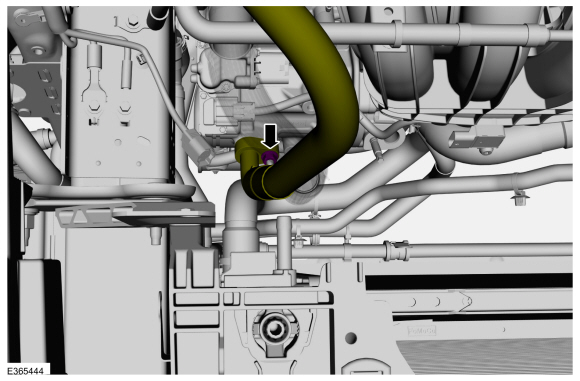

   • Ослабьте хомут и отсоедините нижний шланг радиатора.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
   • Отсоедините быстроразъемное соединение шланга.

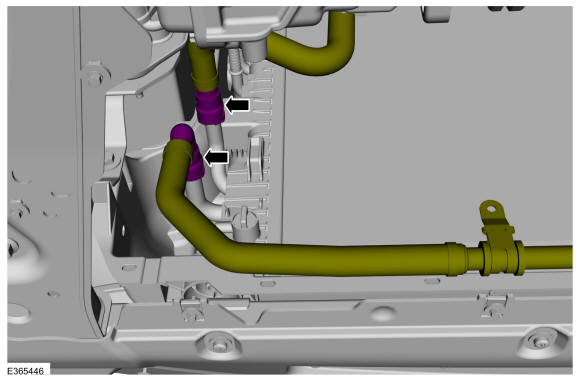

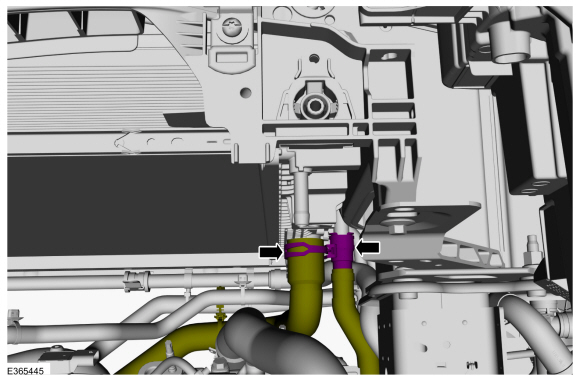

1. Отсоедините быстроразъемные соединения шлангов.


1. Снимите насос охлаждающей жидкости.
   См.: Насос охлаждающей жидкости (303-03C Охлаждение двигателя, снятие и установка).

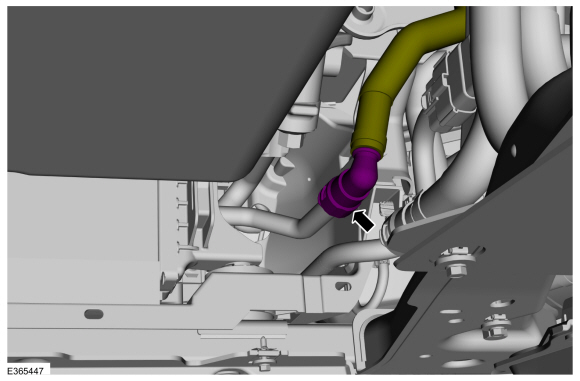

1. Отсоедините быстроразъемное соединение шланга.


1. УВЕДОМЛЕНИЕ: Соблюдайте особую осторожность, чтобы не повредить зажимы.

   Снимите зажимы, верхние рамки изолятора опоры радиатора и изоляторы.


1. УВЕДОМЛЕНИЕ: Соблюдайте особую осторожность, чтобы не повредить компонент.

   ПРИМЕЧАНИЕ: Все компоненты не показаны для ясности.

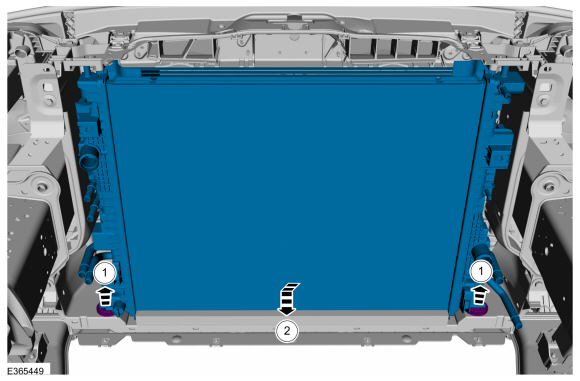

   1. Вытащите радиатор из изоляторов.

   2. Снимите радиатор, конденсатор кондиционера, охладитель трансмиссионного масла и дополнительные радиаторы в сборе из-под автомобиля.


1.

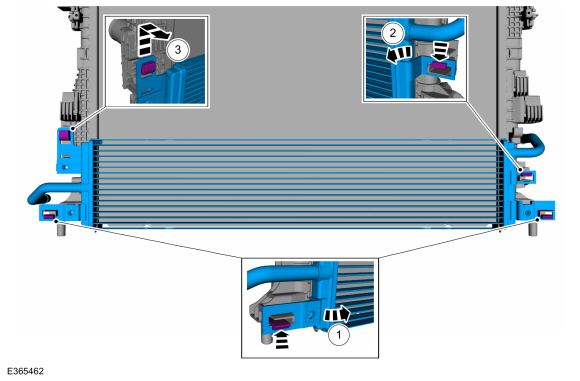

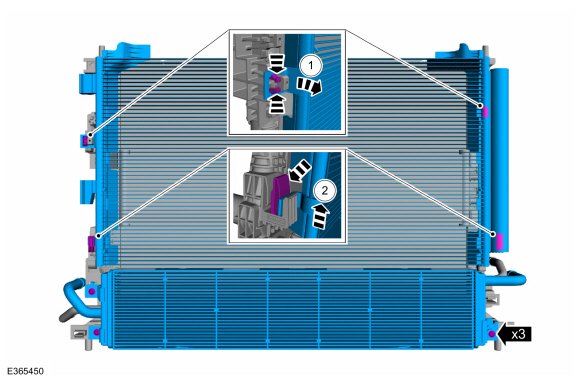

   • Освободите фиксаторы и снимите конденсатор кондиционера.

   • Снимите болты и снимите радиатор высоковольтной батареи.
     Крутящий момент: 71 фунт на дюйм (8 Нм)

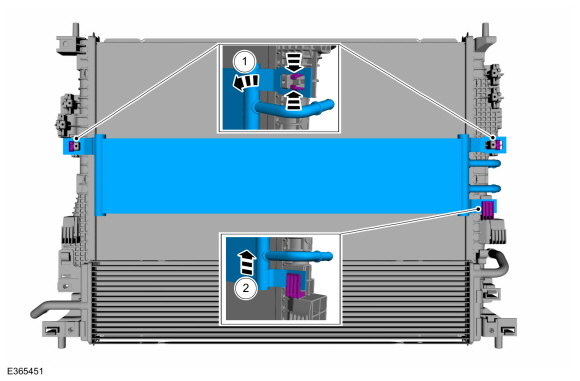

1. Освободите фиксаторы и снимите радиатор трансмиссионного масла.


1. Освободите фиксаторы и снимите радиатор электроники электродвигателя.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Установите и смажьте уплотнительные кольца нового фитинга конденсатора.
   См.: Технические характеристики (412-00 Система климат-контроля — Общая информация, Технические характеристики).


1. Заполните и прокачайте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).


1. Заполните и прокачайте систему охлаждения электропривода.
   См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).


1. Проверьте и при необходимости долейте трансмиссионную жидкость.
   См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).
