Ford Escape: Дополнительная удерживающая система / Снятие и установка — боковая подушка безопасности

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРЕДУПРЕЖДЕНИЕ: Накладки на спинки передних сидений, установленные на сиденьях, оборудованных с боковыми подушками безопасности ремонту не подлежит. Новая декоративная крышка должна быть установлен. Чистка допустима. Несоблюдение этих инструкций может привести к неправильному срабатыванию боковой подушки безопасности и увеличению риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показано правое (правое) сиденье, левое (левое) сиденье аналогично.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Снимите сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. Если оборудован подогревом сидений.

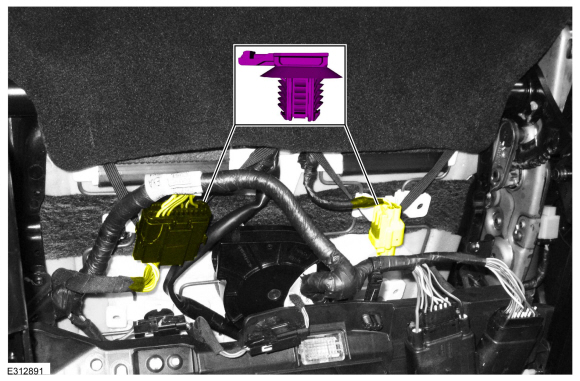

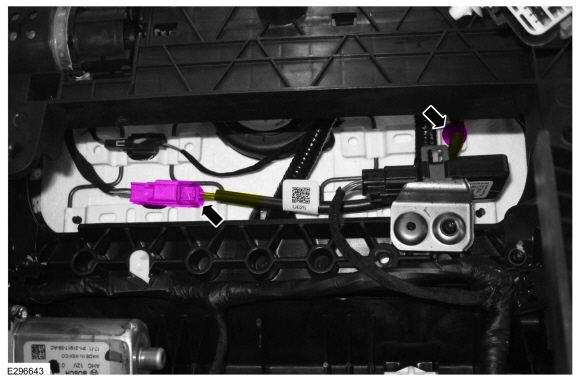

   Отсоедините оба электрических разъема коврика обогревателя переднего сиденья.

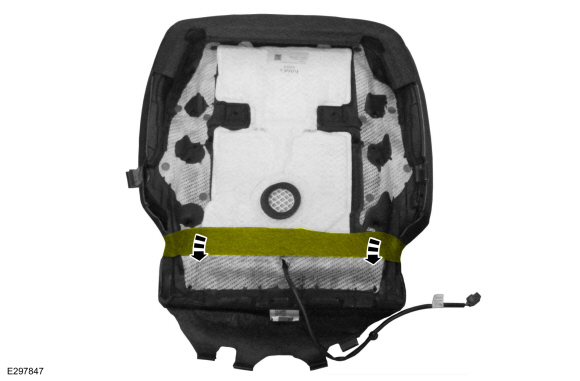

1. Отсоедините ремни чехла спинки переднего сиденья и отложите чехол спинки в сторону.

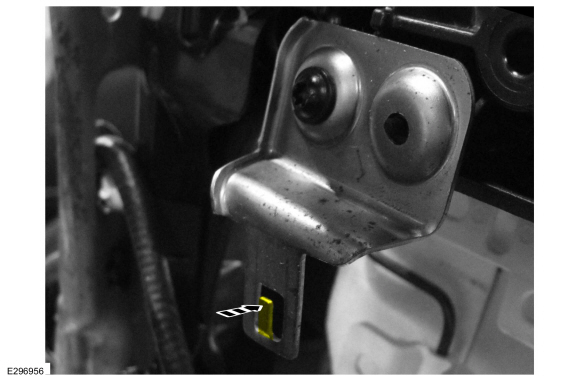

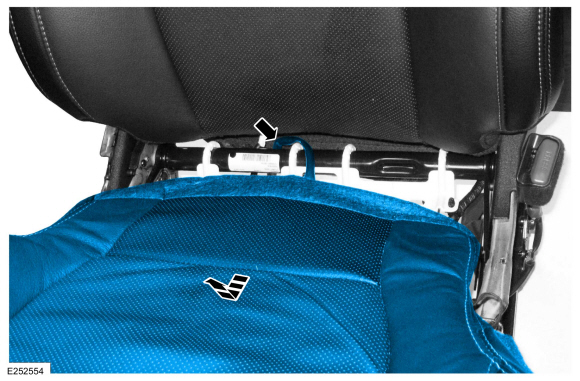

1. Отсоедините нижние J-образные зажимы обивки спинки переднего сиденья и отложите обивку спинки в сторону.

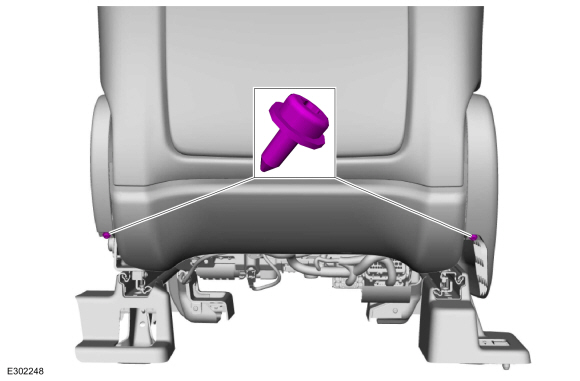

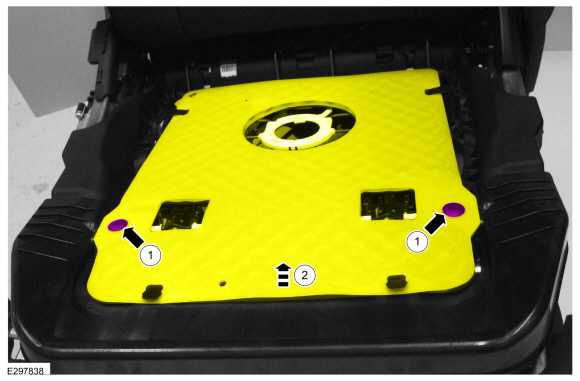

1. • Снимите штифтовой фиксатор крышки спинки переднего сиденья со стороны боковой подушки безопасности.

   • Если есть.
     Отсоедините планки с липучками и отложите обивку спинки переднего сиденья в сторону.


1. Вытащите молнии из чехла спинки переднего сиденья.


1. Расстегните молнии и частично поднимите чехол спинки переднего сиденья.

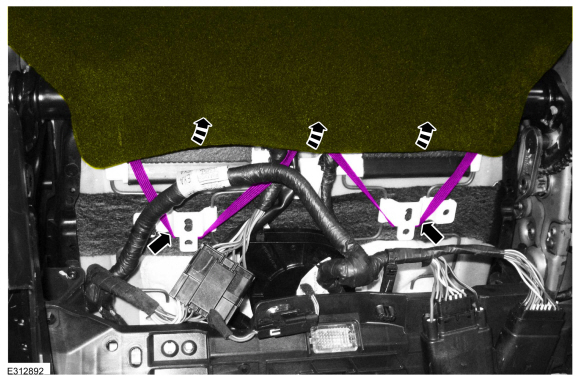

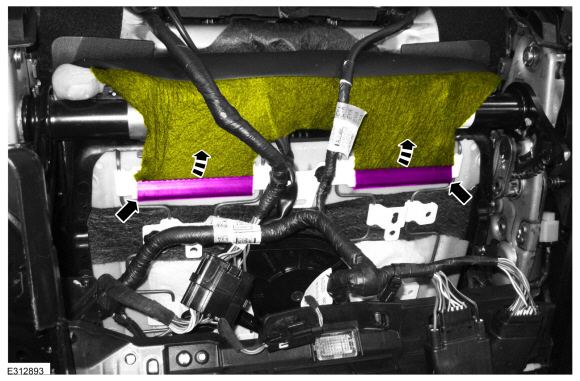

1. Отсоедините фиксаторы, поднимая обивку спинки переднего сиденья вверх.


1. Снимите гайки боковой подушки безопасности.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

   1. Отложите обивку спинки переднего сиденья в сторону.

   2. Отсоедините шпильки боковой подушки безопасности от переднего сиденья. каркас спинки сиденья и выведите боковую подушку безопасности с желобом срабатывания из поролоновый карман спинки.

   3. Частично выведите боковую подушку безопасности из желоба срабатывания.


1. Отсоедините электрический разъем и снимите боковую подушку безопасности.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы. Убедитесь, что Система пассивной безопасности обесточивается перед повторным подключением компонента. Ссылаться к дополнительной удерживающей системе, отключающей общую процедуру в раздел 501-20Б. Несоблюдение точно инструкций по отключению питания может привести к серьезной травме в результате случайного срабатывания.

1. ПРЕДУПРЕЖДЕНИЕ: Осмотрите боковую подушку безопасности сиденья, полость подушки безопасности, монтажная поверхность и желоб развертывания на предмет повреждений или наличия инородный материал. Удалите все посторонние материалы. Установить новую боковую подушку безопасности если он поврежден. Установите новый желоб развертывания, если развертывание желоб поврежден. Несоблюдение этих инструкций может привести к боковая подушка безопасности срабатывает неправильно и увеличивает риск серьезного телесные повреждения или смерть в результате аварии.

   Для установки выполните процедуру удаления в обратном порядке.


1. Установите боковую подушку безопасности в желоб раскрытия с помощью 2 монтажные шпильки, расположенные через 2 отверстия желоба развертывания.
