Ford Escape: Двигатель / Снятие - Двигатель

Специальные инструменты) / Общее оборудование

303-476 (Т94П-9472-А)
Гнездо, датчик кислорода в отработавших газах
ТКИТ-1994-ЛМ/М
ТКИТ-1994-Ф
ТКИТ-1994-ФЛМ/ФМ
Ленточный ключ
напольный кран
Регулируемый монтажный рычаг
Оборудование для слива масла
Устройство для снятия/установки шланговых хомутов
Контейнер для жидкости
Джек силового агрегата
Деревянный блок

Материалы

Имя Спецификация
Проникающая и фиксирующая смазка Motorcraft®
XL-1
-
  1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
    См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
  1. Сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).
  1. Эвакуируйте систему кондиционирования.
    См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).
    См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).
  1. Обесточить высоковольтную систему.
    См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  1. Отсоедините аккумулятор.
    См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).

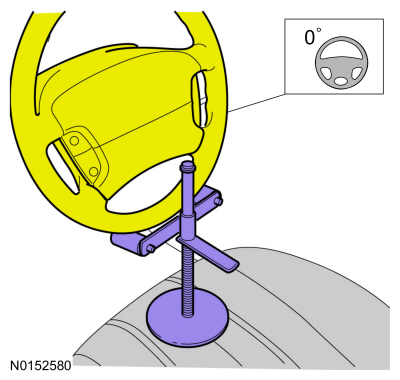

  1. Используя удерживающее устройство, удерживайте рулевое колесо в прямолинейном положении.

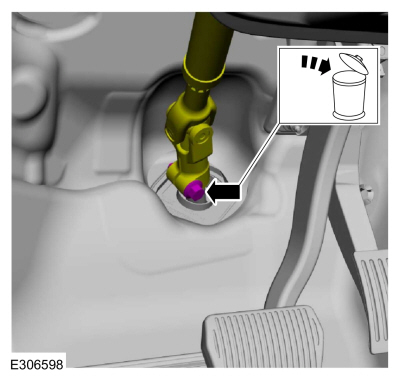

    • Снимите болт и выбросьте.
    • Отведите вал рулевой колонки в сторону.

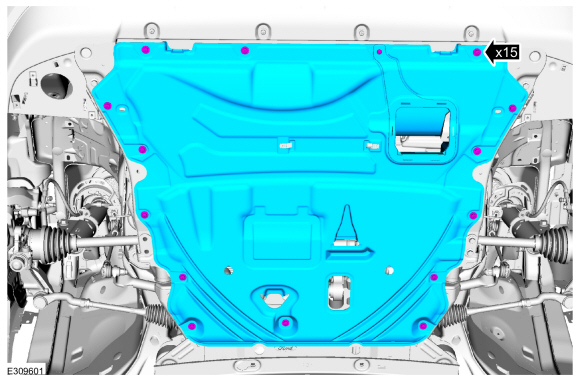

  1. Снимите крепления и нижнюю защиту.
  1. Снимите брызговики переднего крыла.
    См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
  1. Слейте систему охлаждения.
    См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).
  1. Слейте воду из системы охлаждения электропривода.
    См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
    • Снимите сливную пробку и слейте моторное масло.
      Используйте общее оборудование: оборудование для слива масла
    • Установите сливную пробку.
      Крутящий момент: 21 фунт-фут (28 Нм)
  1. ПРИМЕЧАНИЕ: Не тяните внешний кожух двигателя вперед или сбоку снять. Неспособность нажать прямо вверх на нижней стороне крышка в местах крепления может привести к повреждению крышки или компоненты двигателя.

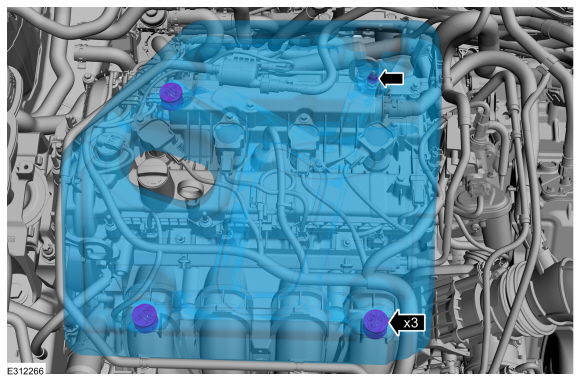

    1. Снимите гайку крышки внешнего вида двигателя.
    1. Поместите руку под кожух внешнего вида двигателя в каждой втулки и нажмите прямо вверх, чтобы высвободить каждую втулку из шпильки.
    1. После того, как все втулки будут сняты со шпилек, снимите внешний кожух с двигателя.
  1. Снимите дегазационную емкость.
    См.: Баллон для дегазации (303-03C Охлаждение двигателя, снятие и установка).

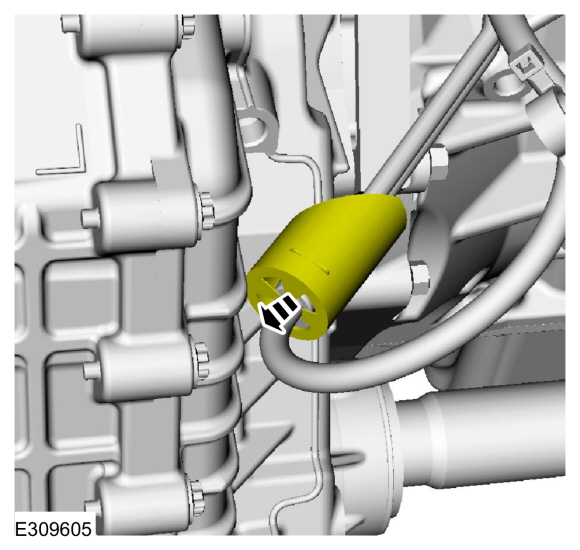

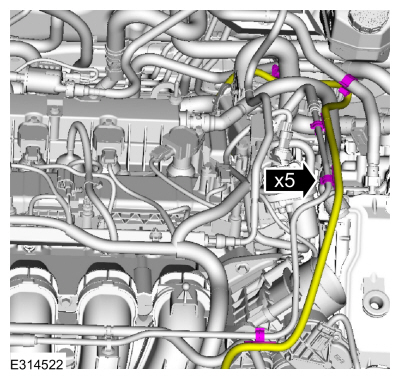

  1. Отсоедините трубки паров топлива и подачи топлива.
    См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).
    См.: Муфты с пружинным замком (310-00C Топливная система — Общая информация, Общие процедуры).

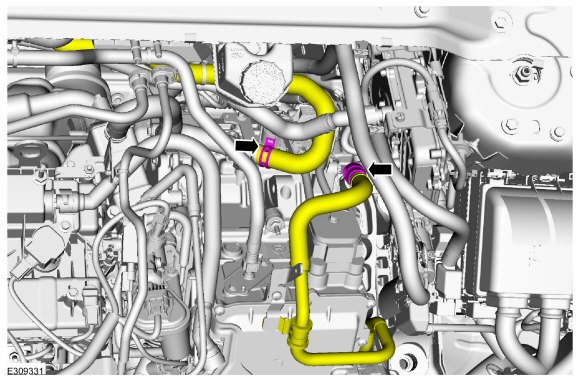

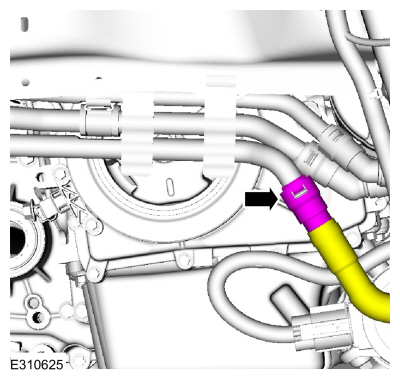

  1. Отсоедините шланги охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

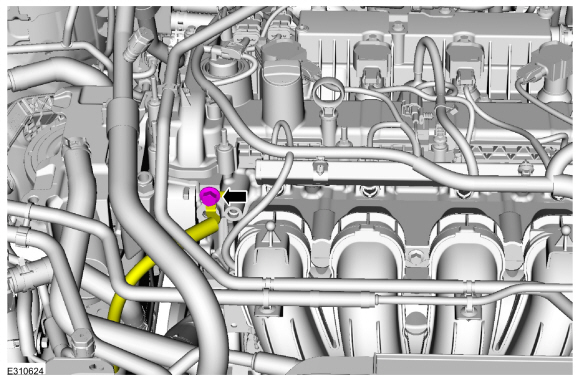

  1. Снимите болт и отложите заземляющий провод в сторону.

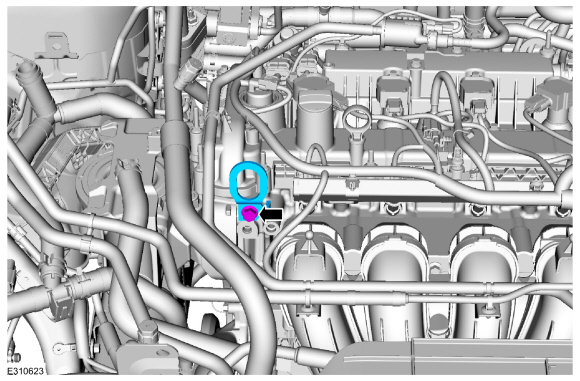

  1. Установите доступную в продаже подъемную проушину.
    Крутящий момент: 39 фунт-футов (53 Нм)
  1. Если есть.
    Отсоедините зажимы жгута проводов отопителя блока цилиндров.
  1. УВЕДОМЛЕНИЕ: Наклейте ленту на разъемы на ISC (Inverter Системный контроллер) для предотвращения загрязнения контактов разъема.

    Отсоедините шланги охлаждающей жидкости и снимите штифтовые фиксаторы.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

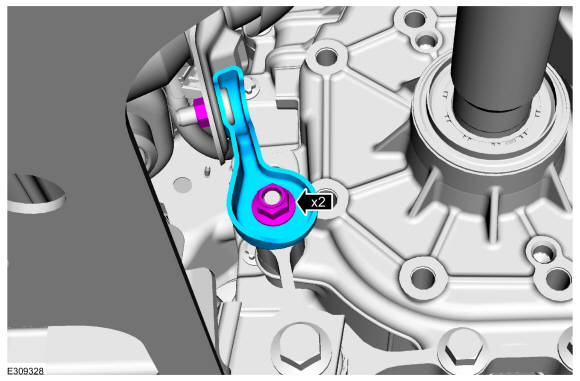

  1. Снимите гайки и скобу.

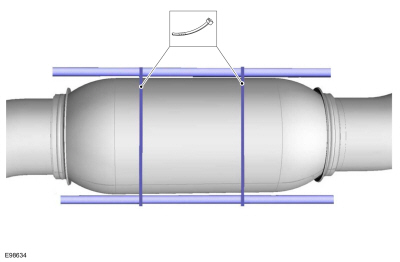

  1. УВЕДОМЛЕНИЕ: Убедитесь, что гибкая выпускная труба не перекручена и не согнута силой.

    Поддержите гибкую выпускную трубу поддерживающей пленкой или подходящей шиной.

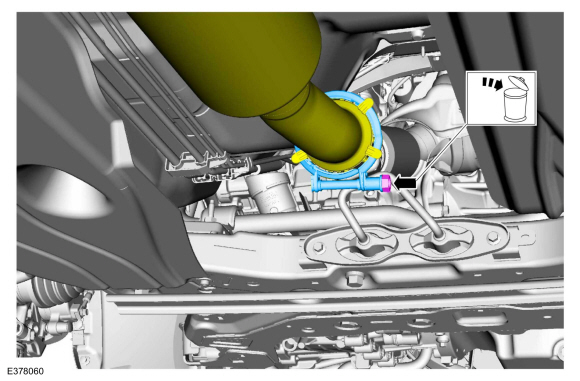

  1. Снимите и выбросьте выпускной зажим.

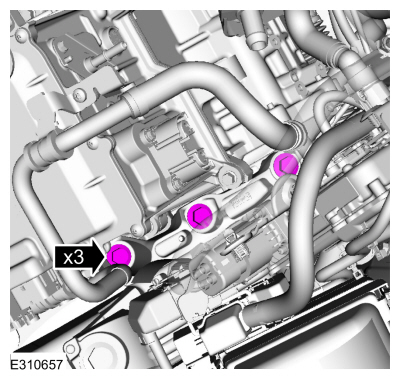

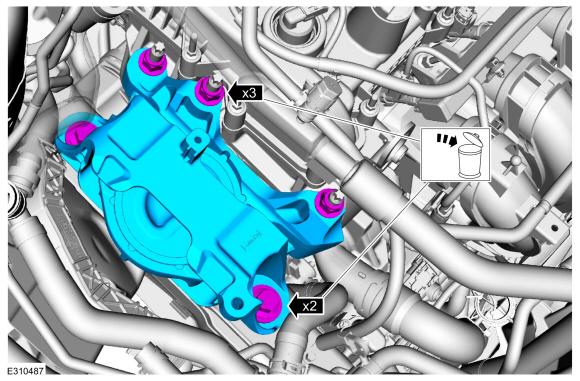

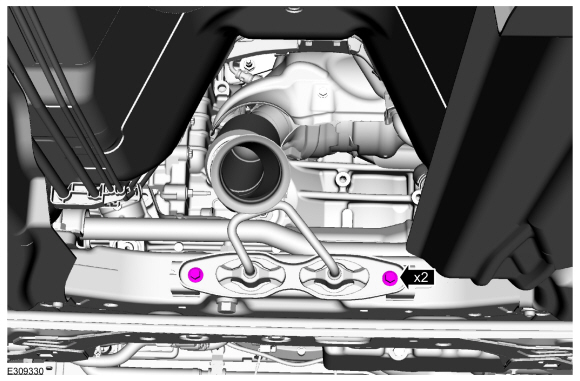

  1. Выверните болты крепления кронштейна выпускного коллектора.
  1. Снимите кожух переднего бампера.
    См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).

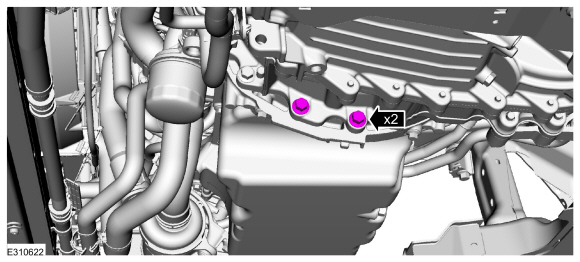

    • Снимите болты.

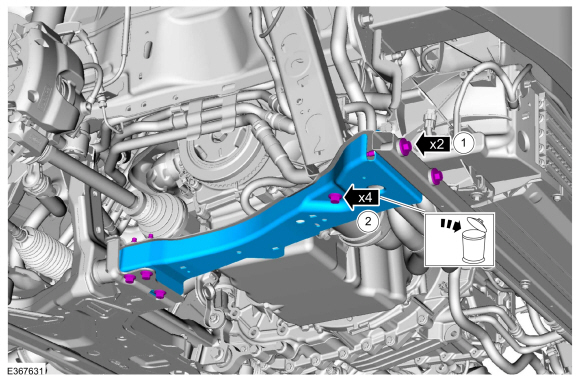

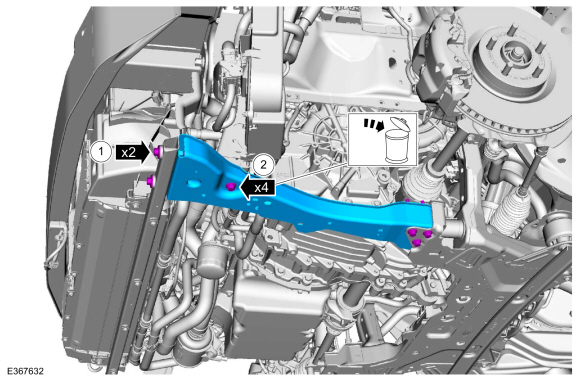

    • Снимите и выбросьте болты. Снимите правый опорный кронштейн подрамника.
    • Снимите болты.
    • Снимите и выбросьте болты. Снимите правый опорный кронштейн подрамника.

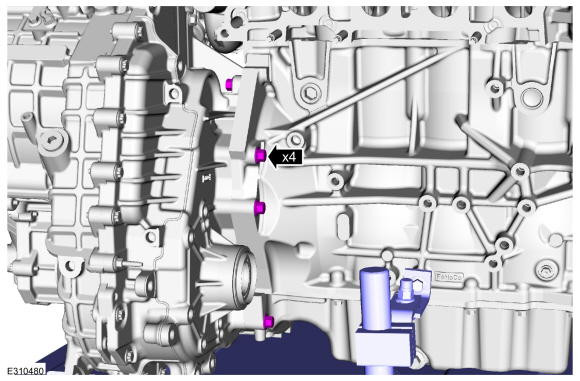

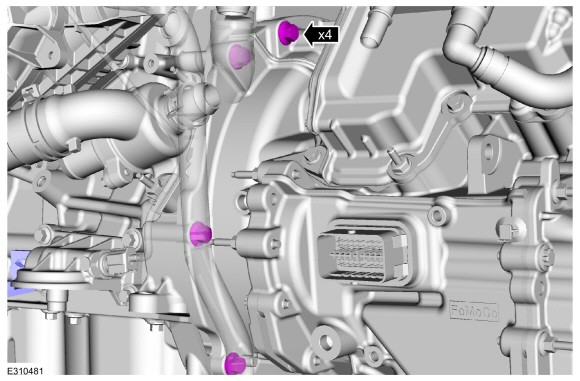

  1. Снимите коробку передач с болтами двигателя.
  1. Если оборудован блок-нагревателем.
    Установите крышку электрического разъема нагревателя блока цилиндров.
  1. Если оборудован блок-нагревателем.
    Отсоедините электрический разъем нагревателя блока цилиндров.
  1. Отсоедините шланг охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Отсоедините шланг охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Если есть.

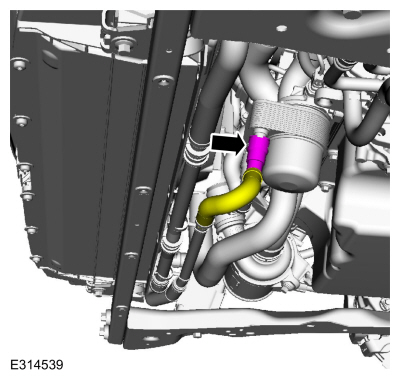

    Отсоедините шланг масляного радиатора.

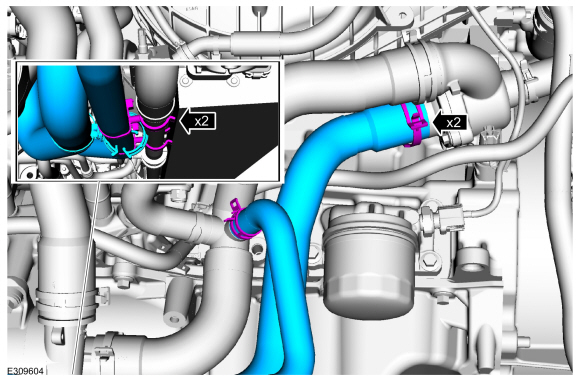

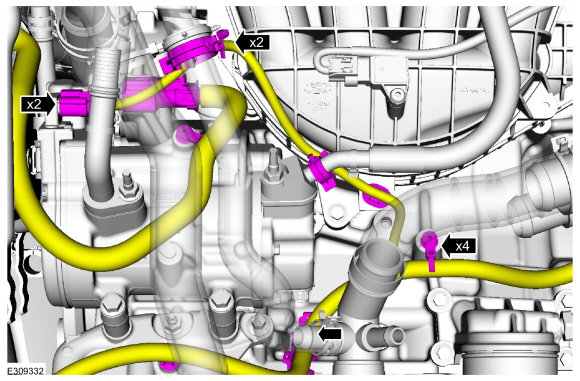

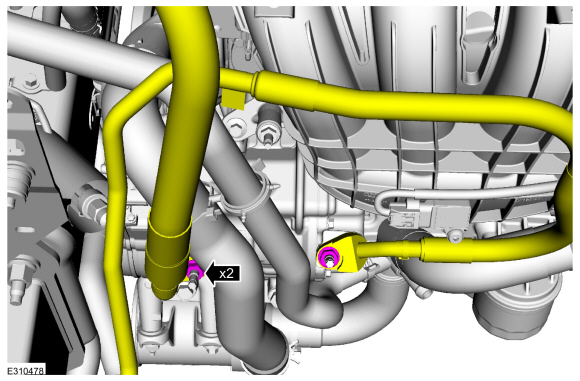

  1. Освободите фиксаторы, хомуты и снимите шланги охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

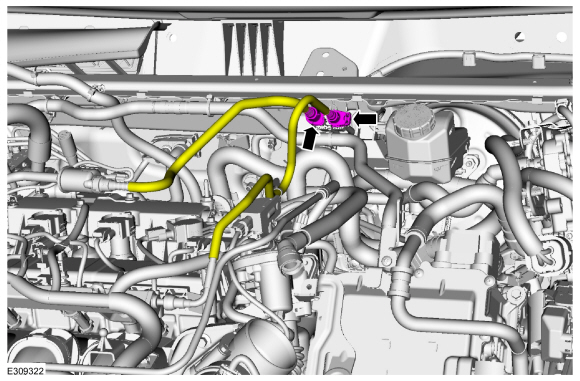

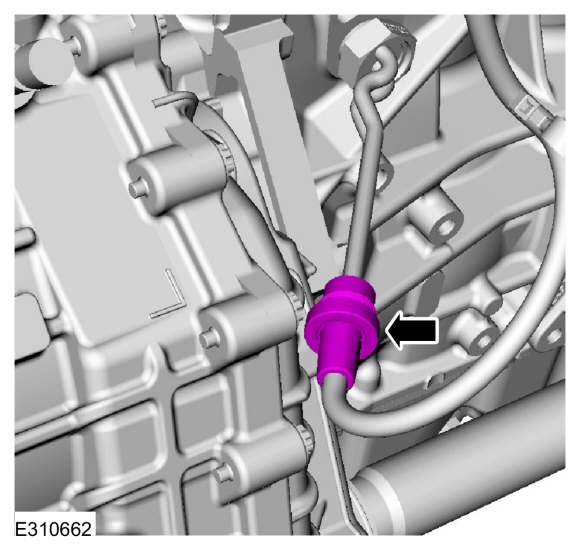

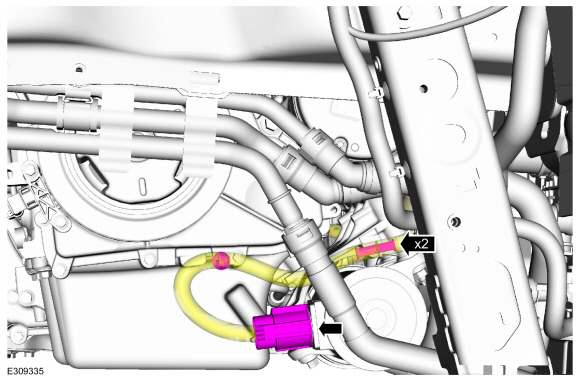

  1. Отсоедините электрический разъем насоса охлаждающей жидкости и снимите фиксаторы жгута проводов.
  1. Отсоедините электрические разъемы кондиционера и снимите фиксаторы жгута проводов.

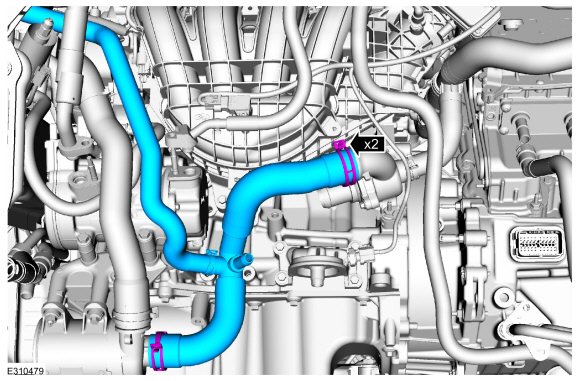

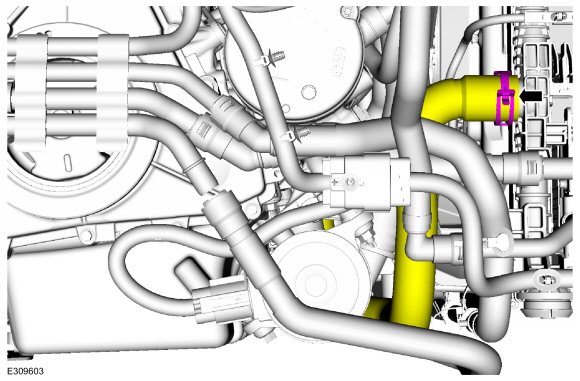

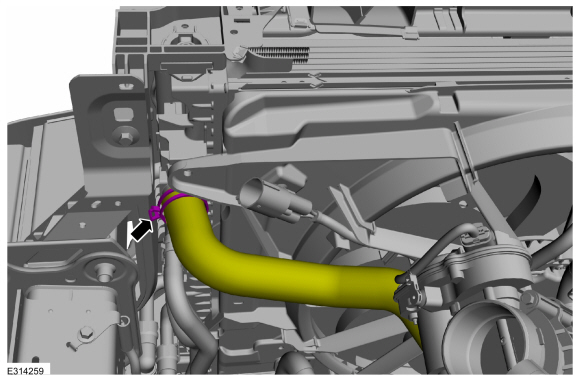

  1. Ослабьте хомут и отсоедините верхний шланг радиатора.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. УВЕДОМЛЕНИЕ: Наклейте ленту на разъемы на ISC (Inverter Системный контроллер) для предотвращения загрязнения контактов разъема.

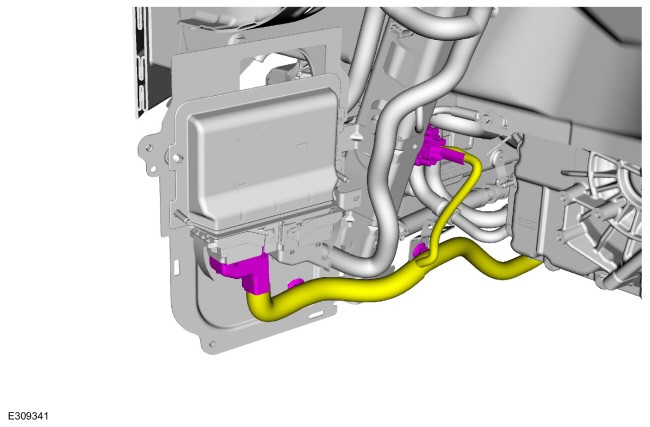

    Отсоедините электрические разъемы блока преобразователя трансмиссии и снимите фиксатор жгута проводов.
  1. Снимите гайку провода заземления, отсоедините электрический разъем коробки передач и снимите держатели жгута проводов.
  1. УВЕДОМЛЕНИЕ: Наклейте ленту на разъемы на ISC (Inverter Системный контроллер) для предотвращения загрязнения контактов разъема.

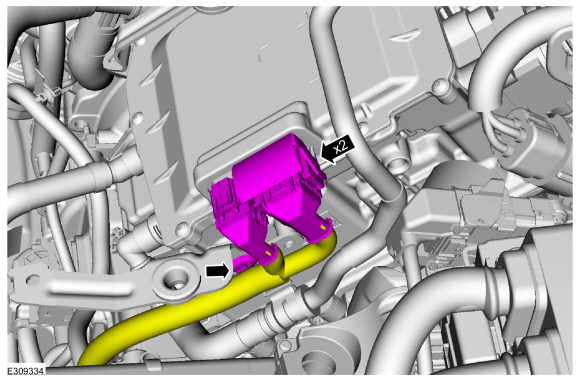

    Выверните болты, отсоедините кабель высокого напряжения и отсоедините кронштейн жгута проводов от TCM.

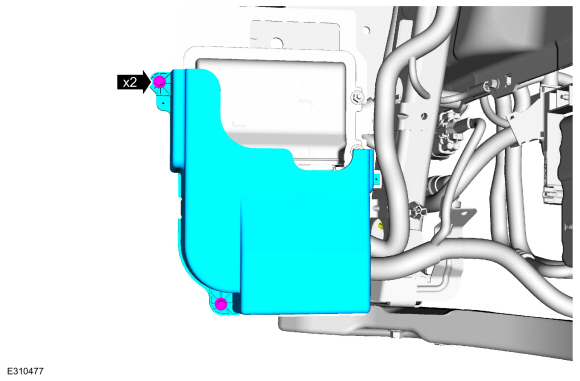

  1. Снимите болты и крышку PCM.

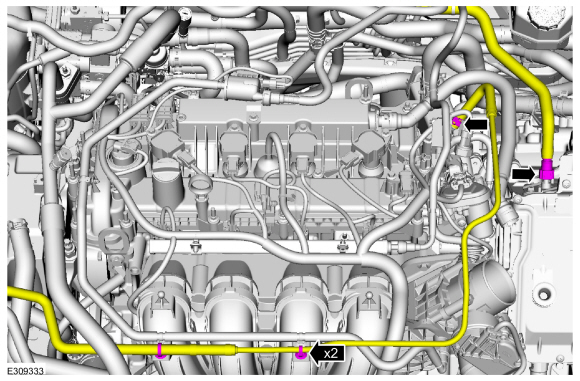

  1. Отсоедините электрические разъемы и снимите фиксаторы жгута проводов.
  1. УВЕДОМЛЕНИЕ: Поместите впитывающие полотенца под патрубки охлаждающей жидкости, чтобы предотвратить контакт охлаждающей жидкости с ISC (системным контроллером инвертора).

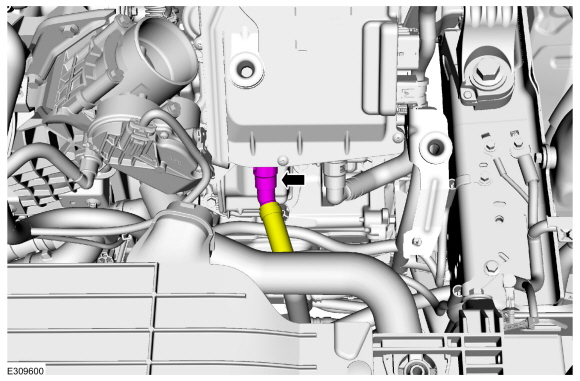

    Отсоедините шланг охлаждающей жидкости.

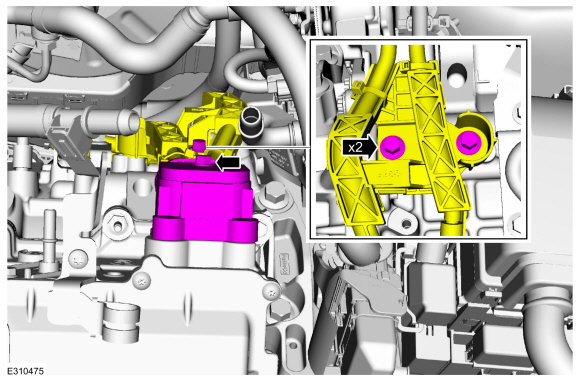

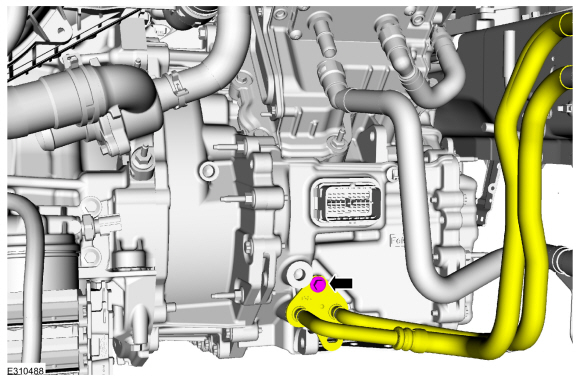

  1. Выверните болт и отложите трубопровод охлаждающей жидкости коробки передач в сторону.
    Используйте общее оборудование: контейнер для жидкости
  1. Снимите гайки и расположите в стороне линию кондиционера.

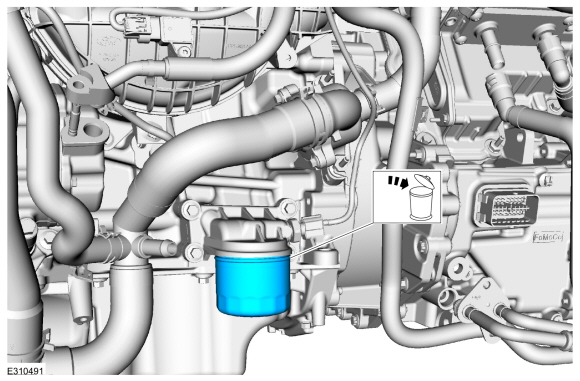

  1. Снимите и выбросьте масляный фильтр двигателя.
    Используйте основное оборудование: ленточный ключ.
  1. Ослабьте хомуты и снимите шланги охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Снимите полуоси.
    См.: Передняя полуось, левая (205-04 Передние полуоси, снятие и установка).
    См.: Правая передняя полуось — 2,5 л Duratec — гибрид (121 кВт/164 л. с.) (BG) (205-04 Полуоси переднего привода, снятие и установка).

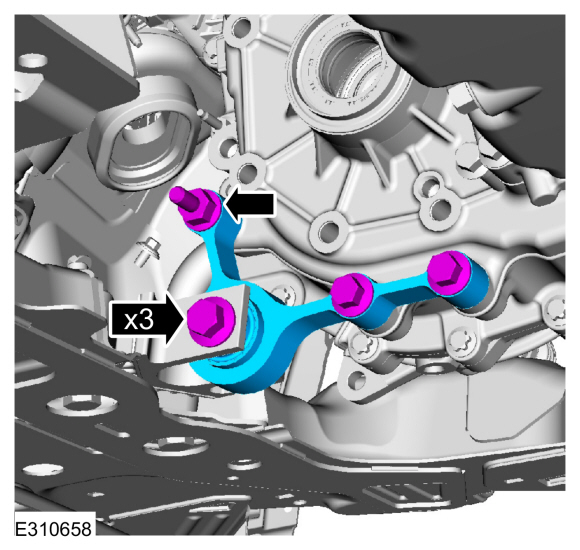

  1. Снимите шпильку и болты, а также кронштейн ограничителя крена.
  1. Снимите передний подрамник.
    См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).

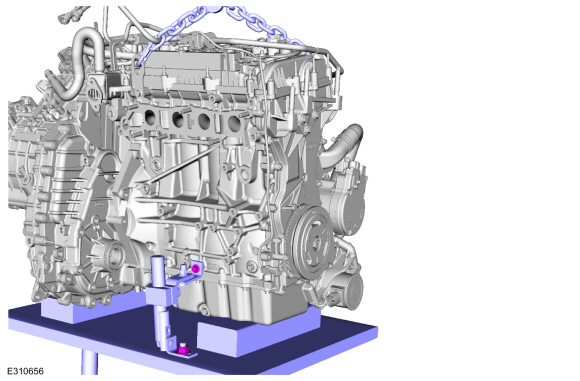

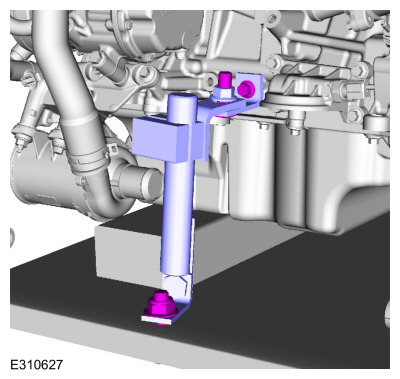

  1. С помощью подъемника силового агрегата и регулируемой рукоятки закрепите двигатель на подъемном столе.
    Используйте общее оборудование: силовой домкрат
    Используйте общее оборудование: регулируемый монтажный рычаг
    Используйте общее оборудование: деревянный блок

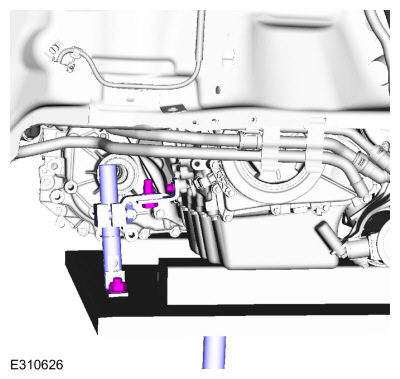

  1. Закрепите двигатель на подъемном столе.
    Используйте общее оборудование: силовой домкрат
    Используйте общее оборудование: регулируемый монтажный рычаг
    Используйте общее оборудование: деревянный блок
  1. Снимите болты, гайки и опору двигателя.
  1. Снимите болты изолятора опоры коробки передач.

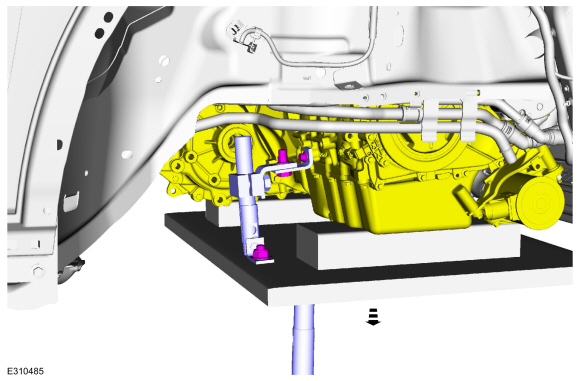

  1. Опустите двигатель и коробку передач с автомобиля.
    Используйте общее оборудование: силовой домкрат
    Используйте общее оборудование: регулируемый монтажный рычаг
    Используйте общее оборудование: деревянный блок

    1. Отсоедините электрический разъем датчика HO2S.
    1. Снимите болты и кронштейны разъема проводов.
    1. Снимите датчик HO2S.

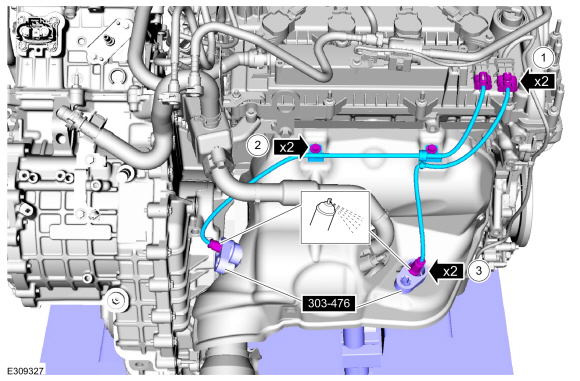

      Используйте специальный сервисный инструмент: 303-476 (Т94П-9472-А) Гнездо датчика кислорода в отработавших газах.
      Материал: проникающая и фиксирующая смазка Motorcraft®. / XL-1

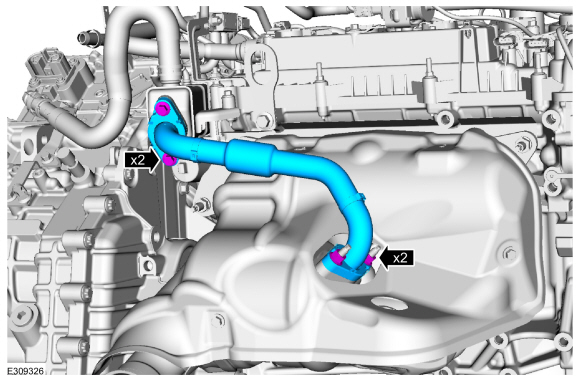

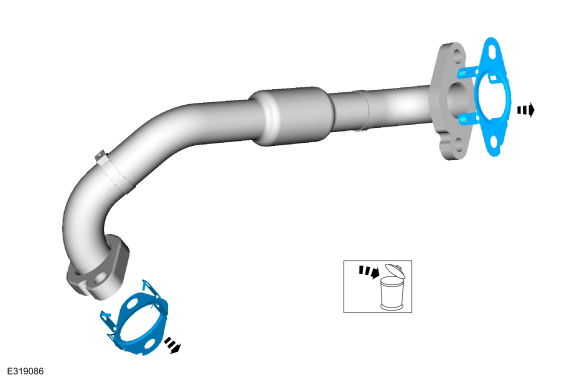

  1. Снимите гайки, болты и впускной патрубок охладителя рециркуляции отработавших газов.
  1. Выбросьте прокладки впускной трубы охладителя рециркуляции отработавших газов.

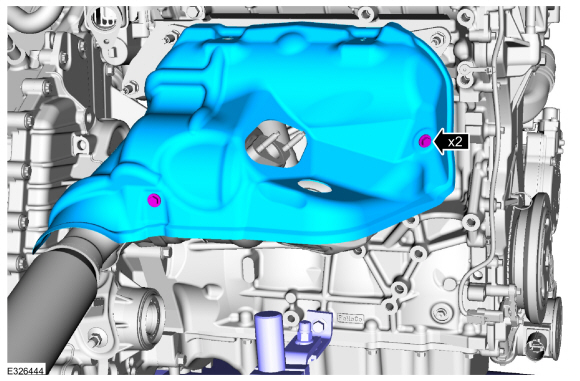

  1. Снимите болты и снимите тепловой экран выпускного коллектора.
  1. Снимите выхлоп и гайки. Откажитесь от орехов.

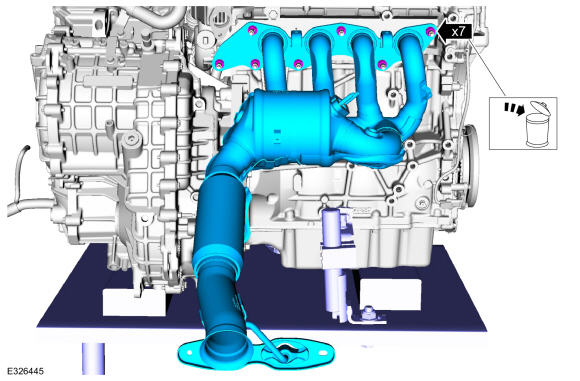

  1. Снимите и выбросьте прокладку выпускного коллектора.

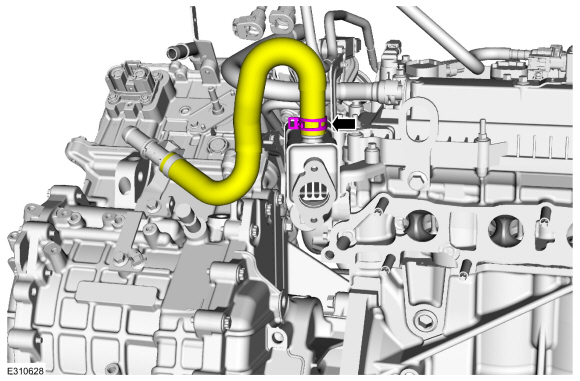

  1. Снимите шланг с охладителя EGR.

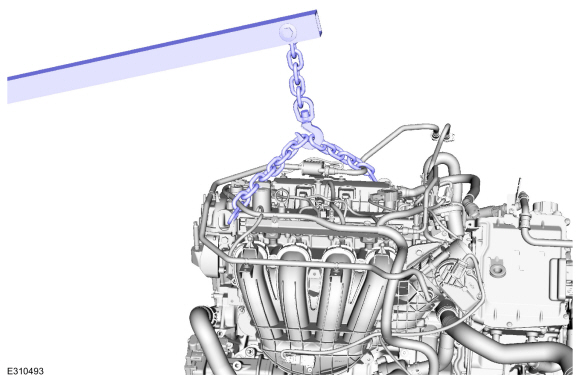

  1. С помощью напольного крана прикрепите имеющееся в продаже быстросъемное звено и цепь.
    Используйте общее оборудование: напольный кран
  1. Снимите правые болты с двигателя.
  1. Снимите левые болты с двигателя.
  1. Снимите левый регулируемый монтажный рычаг.
    Используйте общее оборудование: регулируемый монтажный рычаг
  1. Снимите правый регулируемый монтажный рычаг.
    Используйте общее оборудование: регулируемый монтажный рычаг

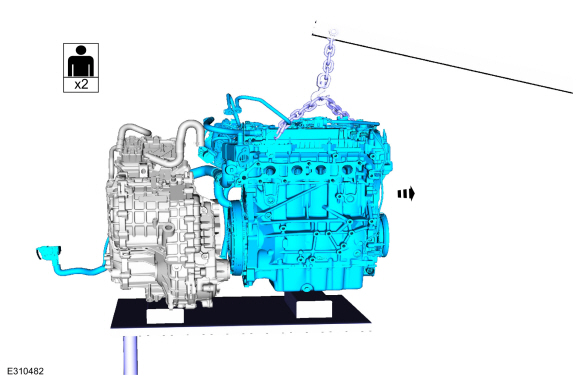

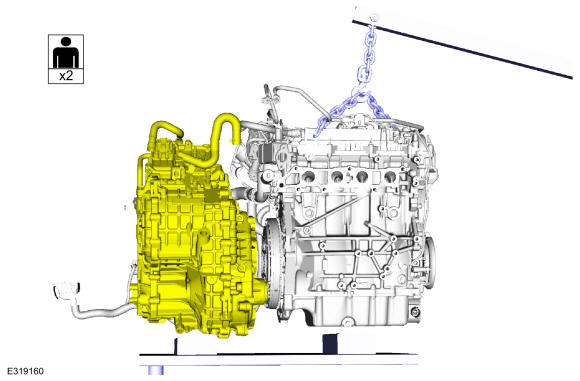

  1. Снимите двигатель с коробки передач.
    Используйте общее оборудование: напольный кран
  1. При необходимости поддержите передачу.

Снятие и установка — блок изменения фаз газораспределения (VCT)

Удаление ПРИМЕЧАНИЕ: При проведении ремонтных работ двигателя чистота чрезвычайно важна. важный. Любой посторонний материал, включая любой материал, созданный во время очистка поверхностей прокладок, попадающих в масляные каналы, каналы охлаждающей жидкости или масляный поддон может привести к отказу двигателя...

Снятие — двигатель
