Ford Explorer: Аккумулятор, монтаж и кабели / Общие процедуры — отсоединение и подключение аккумуляторной батареи

Специальные инструменты) / Общее оборудование

Отключить

ПРИМЕЧАНИЕ: Когда батарея отключена и подключена, некоторые аномальные симптомы вождения могут возникать, пока автомобиль заново учится адаптивная стратегия. Транспортному средству может потребоваться движение, чтобы позволить PCM повторно изучить значения адаптивной стратегии.

ПРИМЕЧАНИЕ: При отключении аккумулятора для прерывания питания бортовой сети автомобиля, отсоедините кабель(и) заземления аккумуляторной батареи. Это нет необходимости отсоединять положительный(е) кабель(и) аккумуляторной батареи.

Негибридные автомобили — отрицательный кабель аккумуляторной батареи

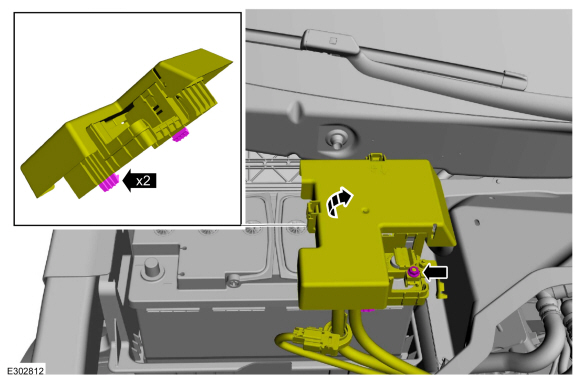

1. Освободите зажимы и снимите крышку доступа к аккумулятору.


1. УВЕДОМЛЕНИЕ: Убедитесь, что крышка положительной клеммы аккумулятора в положении при снятии зажима отрицательного кабеля аккумуляторной батареи, чтобы предотвратить повреждение от короткого замыкания на плюсовую клемму.

   УВЕДОМЛЕНИЕ: Будьте осторожны, чтобы не повредить датчик при снятие клеммы с клеммы аккумулятора. Не трогайте клеммы или может произойти повреждение компонента.

   Ослабьте, но не снимайте гайку, и отложите отрицательный кабель аккумуляторной батареи в сторону.
   Крутящий момент: 48 фунтов на дюйм (5,4 Нм)

Негибридные автомобили — положительный кабель аккумуляторной батареи

1. Если есть.

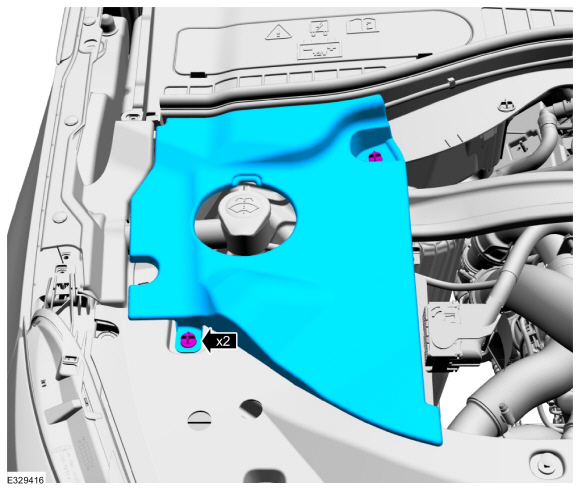

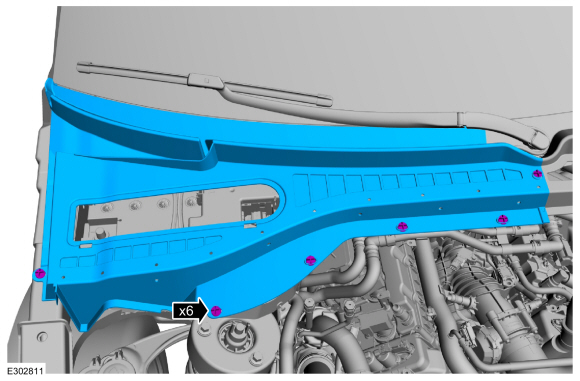

   Снимите фиксаторы и правую боковую крышку моторного отсека.


1. Если есть.

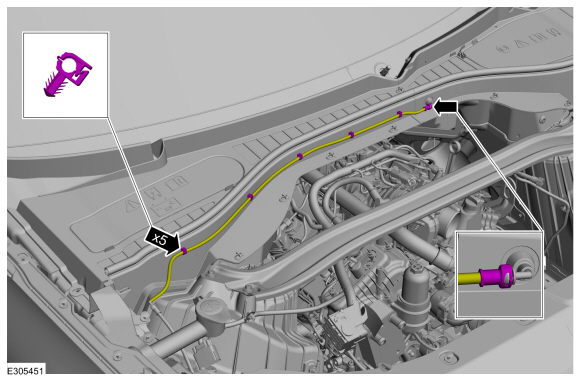

   • Снимите фиксаторы.

   • Отсоедините муфту шланга жидкости стеклоочистителя и отложите шланг стеклоочистителя в сторону.


1. Снимите фиксаторы и решетку правой боковой панели капота.


1. Ослабьте, но не снимайте гайку. Освободите зажимы и отложите положительный кабель аккумуляторной батареи в сторону.
   Крутящий момент: 48 фунтов на дюйм (5,4 Нм)

Соединять

1. Для подключения выполните процедуру отключения в обратном порядке.


Отключить

ПРИМЕЧАНИЕ: Когда батарея отключена и подключена, некоторые аномальные симптомы вождения могут возникать, пока автомобиль заново учится адаптивная стратегия. Транспортному средству может потребоваться движение, чтобы позволить PCM повторно изучить значения адаптивной стратегии.

ПРИМЕЧАНИЕ: При отключении аккумулятора для прерывания питания бортовой сети автомобиля, отсоедините кабель(и) заземления аккумуляторной батареи. Это нет необходимости отсоединять положительный(е) кабель(и) аккумуляторной батареи.

ПРИМЕЧАНИЕ: Для PHEV, перед отключением аккумулятора, чтобы отключить питание автомобиля электрической системы, убедитесь, что автомобиль не подключен к сети. порт зарядки.

Гибридные автомобили — отрицательный кабель аккумуляторной батареи

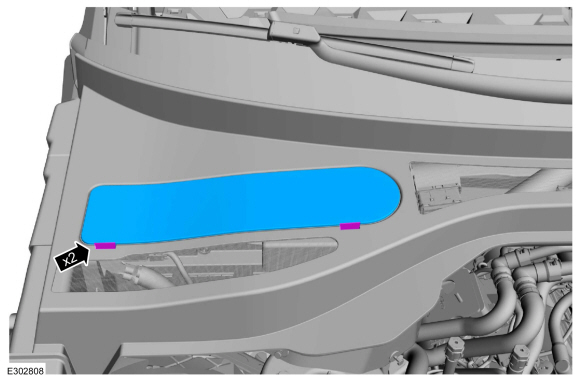

1. Освободите зажимы и снимите крышку доступа к аккумулятору.


1. УВЕДОМЛЕНИЕ: Убедитесь, что крышка положительной клеммы аккумулятора в положении при снятии зажима отрицательного кабеля аккумуляторной батареи, чтобы предотвратить повреждение от короткого замыкания на плюсовую клемму.

   УВЕДОМЛЕНИЕ: Будьте осторожны, чтобы не повредить датчик при снятие клеммы с клеммы аккумулятора. Не трогайте клеммы или может произойти повреждение компонента.

   Ослабьте, но не снимайте гайку, и отложите отрицательный кабель аккумуляторной батареи в сторону.
   Крутящий момент: 48 фунтов на дюйм (5,4 Нм)

Гибридные автомобили — положительный кабель аккумуляторной батареи

1. Если есть.
   Снимите фиксаторы и правую боковую крышку моторного отсека.


1. Если есть.

   • Снимите фиксаторы.

   • Отсоедините муфту шланга жидкости стеклоочистителя и отложите шланг стеклоочистителя в сторону.


1. Снимите фиксаторы и решетку правой боковой панели капота.

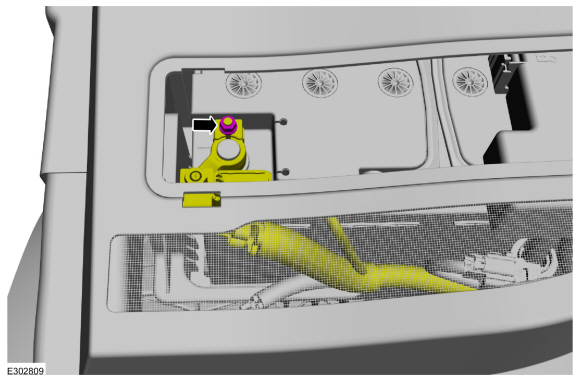

1. Ослабьте, но не снимайте гайку. Освободите зажимы и отложите положительный кабель аккумуляторной батареи в сторону.
   Крутящий момент: 48 фунтов на дюйм (5,4 Нм)

Гибридные автомобили — кабели вспомогательной аккумуляторной батареи

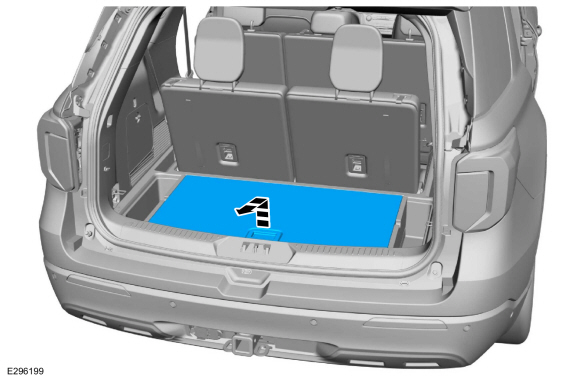

1. Снимите покрытие пола багажного отделения.

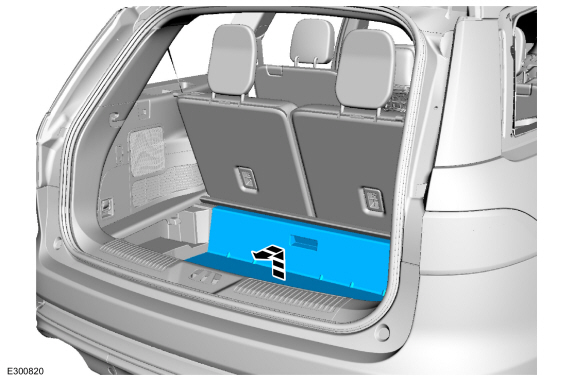

1. Снимите крышку запасного колеса багажника.

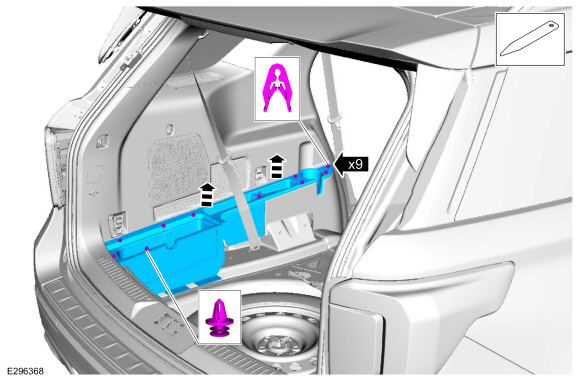

1. ПРИМЕЧАНИЕ: Сиденья третьего ряда сняты для ясности.

   ПРИМЕЧАНИЕ: Штифтовые фиксаторы расположены в полу задней багажной полки панели отделки подлокотника багажного отделения.

   Освободите зажимы и штифтовые фиксаторы и снимите панель отделки подлокотника багажного отделения.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

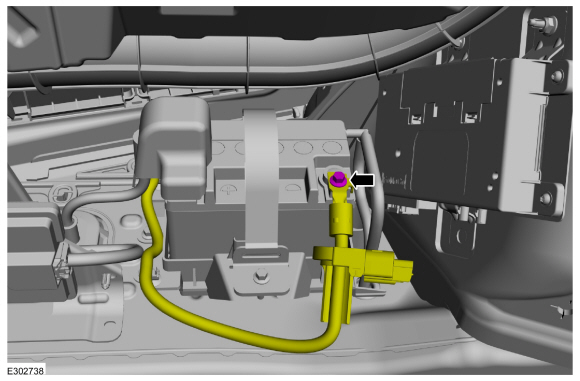

1. УВЕДОМЛЕНИЕ: Убедитесь, что крышка положительной клеммы аккумулятора в положении при снятии зажима отрицательного кабеля аккумуляторной батареи, чтобы предотвратить повреждение от короткого замыкания на плюсовую клемму.

   Снимите болт и отложите отрицательный кабель аккумуляторной батареи в сторону.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

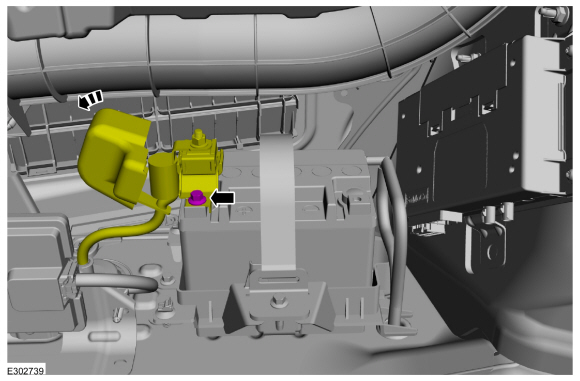

1. Отложите крышку клемм аккумуляторной батареи в сторону. Снимите болт и отложите положительный кабель аккумулятора в сторону.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

Соединять

1. Для подключения выполните процедуру отключения в обратном порядке.
