Ford Explorer: Система подвески — Общая информация / Общие процедуры — Измерение дорожного просвета

Специальные инструменты) / Общее оборудование

Проверять

ПРИМЕЧАНИЕ: Убедитесь, что автомобиль стоит на ровной поверхности, поверхность ровная, а шины накачаны до нужного давления. Автомобиль должен быть с полным баком топлива.

1. Перед измерением дорожного просвета проверьте:

   • Шины накачаны до нужного давления.

   • Автомобиль должен быть с полным баком топлива.

   • Все жидкости на должном уровне.

   • В кабине и кузове нет груза.

   • Проверка вторичного оборудования. Проверить послепродажные изменения рулевого управления, подвески, колеса и шины компоненты (такие как конкуренция, тяжелые условия эксплуатации и т. д.).

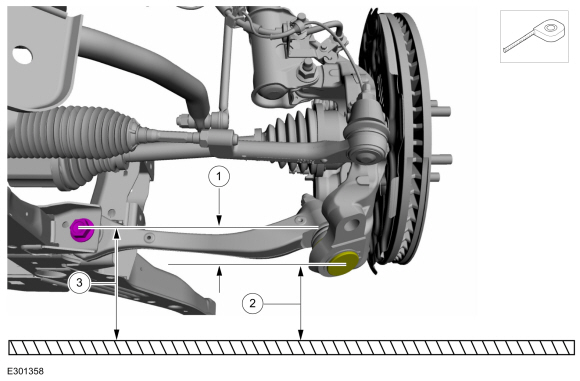

Измерение дорожного просвета — спереди

1. ПРИМЕЧАНИЕ: Убедитесь, что автомобиль стоит на плоская, ровная поверхность, а шины накачаны до нужного давления. Автомобиль должен быть с полным баком топлива.



   1. Высота посадки = 3-2

   2. Измерьте расстояние между плоским уровнем поверхность и центр крышки шаровой опоры заднего рычага (измерение 2)

   3. Измерьте расстояние между плоским уровнем поверхность и центр внутреннего болта заднего рычага (измерение 3)

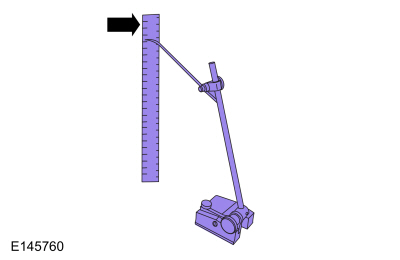

      Используйте общее оборудование: рейсмус

1. С плоскомером, расположенным на плоской, ровной поверхности. поверхность, запишите измерение положения рейсмуса (мерка 2) и (мерка 3).
   Используйте общее оборудование: рейсмус

1. Вычтите измерение 2 из измерения 3, чтобы получить передний дорожный просвет.

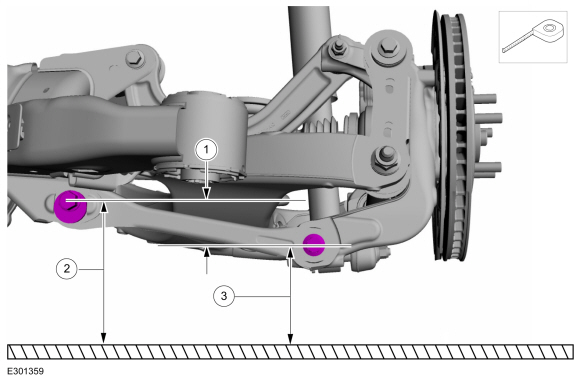

Измерение дорожного просвета — сзади

1. 1. Высота посадки = 2-3

   2. Измерение 2

   3. Измерение 3
      Используйте общее оборудование: рейсмус

1. Измерьте расстояние между плоской ровной поверхностью и центр внутреннего кулачкового болта передней тяги (размер 2).


1. Измерьте расстояние между плоской ровной поверхностью и центр внешнего болта схождения (размер 3).


1. Вычтите измерение 3 из измерения 2, чтобы получить высоту заднего дорожного просвета.
