Ford Explorer: Система подвески — Общая информация / Общие процедуры — Регулировка схождения задних колес

Специальные инструменты) / Общее оборудование

Корректирование

УВЕДОМЛЕНИЕ: Не используйте какие-либо инструменты или оборудование для перемещения колеса и шины. сборки или компонентов подвески при проверке относительного перемещения. Возможно повреждение подвески. Использование инструментов или оборудования также создать относительное движение, которого может не быть при использовании силы руки. Относительное перемещение должно измеряться только с помощью силы руки.

ПРИМЕЧАНИЕ: Убедитесь, что автомобиль стоит на ровной поверхности.

ПРИМЕЧАНИЕ: Перед регулировкой схождения проверьте шины на правильное давление. Осмотрите шины на наличие неправильного износа или повреждений. Осмотрите подвеску на предмет износа или повреждений.

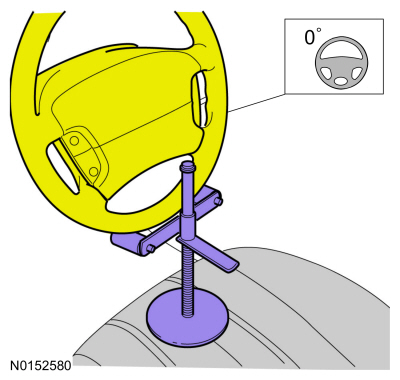

1. Рулевое колесо в прямом положении.


1. Используя оборудование для выравнивания и инструкции производителя, проверьте настройку заднего схождения с обеих сторон.
   Используйте общее оборудование: система регулировки сход-развала

1. УВЕДОМЛЕНИЕ: В области кулачковой гайки и кулачкового болта не должно быть посторонних предметов, чтобы обеспечить правильное зажатие.

   ПРИМЕЧАНИЕ: Очистите общую область соединения, чтобы предотвратить попадание инородного тела в сустав. Очистите область, используя только мягкие жидкости.

   С обеих сторон.

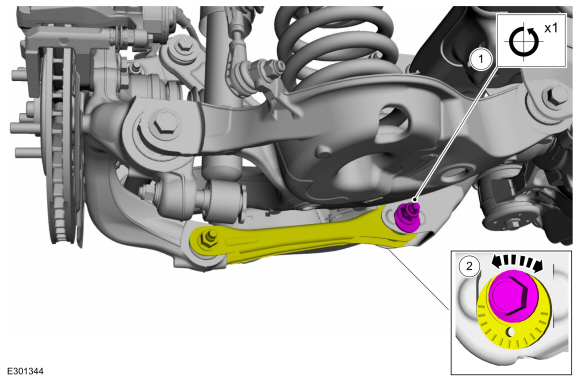

   1. ПРИМЕЧАНИЕ: Убедитесь, что настройки схождения не нарушены при затягивании гаек.

      Ослабьте гайку тяги примерно на один полный оборот.
      Крутящий момент: 184 фунт-фута (250 Нм)
   2. Вращайте болт схождения, чтобы получить указанную настройку схождения.


1. Еще раз проверьте настройки схождения задних колес и при необходимости отрегулируйте их.


1. ПРИМЕЧАНИЕ: При наличии системы предупреждения о выходе из полосы движения (LDW) Система, выравнивание камеры требуется для предупреждения о переулке и полосе движения. поддерживать правильное функционирование вспомогательных средств.

   Подключите сканер и выполните процедуру юстировки IPMA-камеры. Следуйте указаниям сканера.
