Снятие и установка — крыло

Специальные инструменты) / Общее оборудование

Нож

Материалы

Удаление

1. 1
   Снимите брызговик крыла.
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
2. 2
   Снимите решетку панели капота в сборе.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).
3. 3

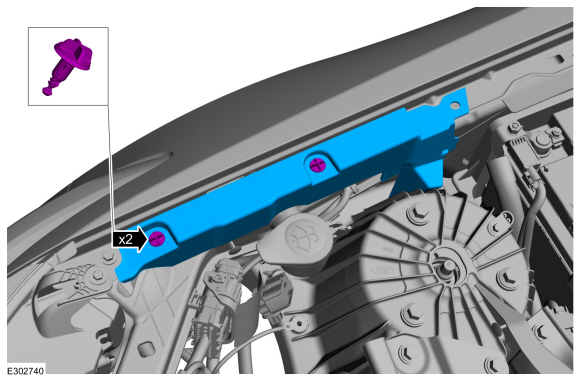

   Снимите фиксаторы и накладку фланца крыла.



4. 4
   Снимите фару в сборе.
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).
5. 5

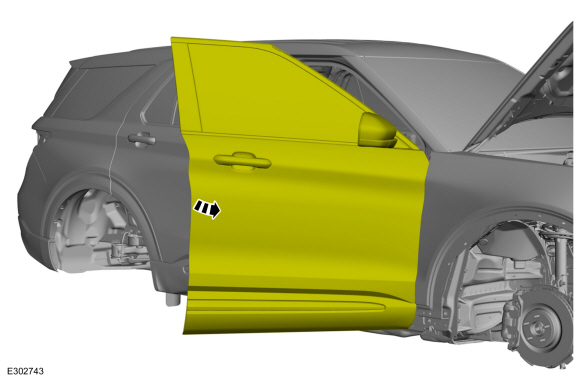

   Откройте входную дверь.



6. 6

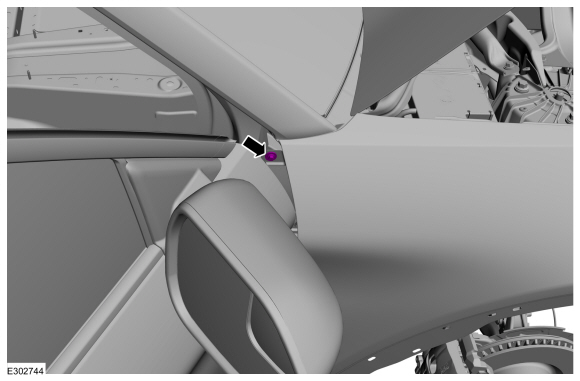

   Снимите болт.
   Крутящий момент: 44 фунта на дюйм (5 Н·м)



7. 7

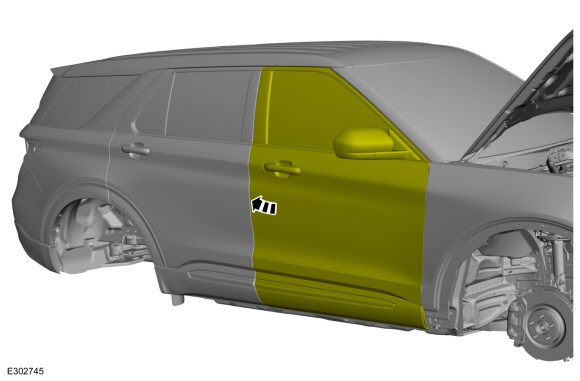

   Закрыть дверь.



8. 8

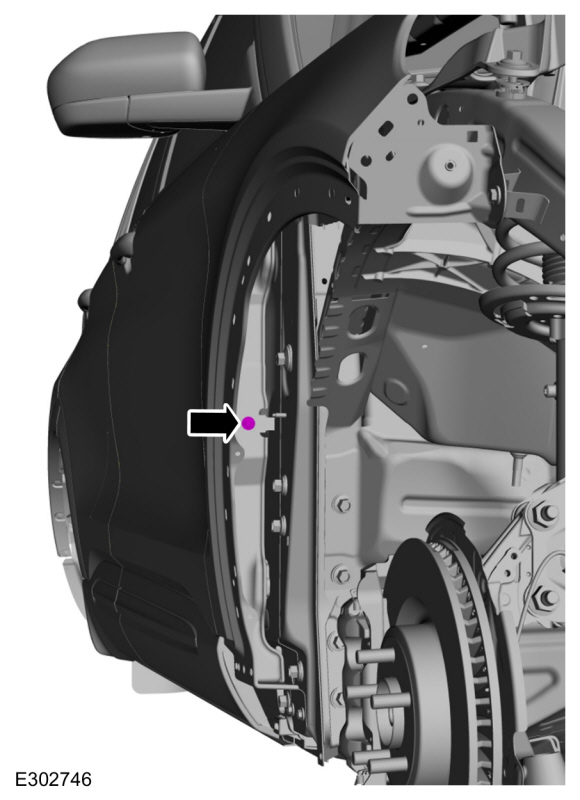

   Снимите болт.
   Крутящий момент: 97 фунтов на дюйм (11 Н·м)



9. 9

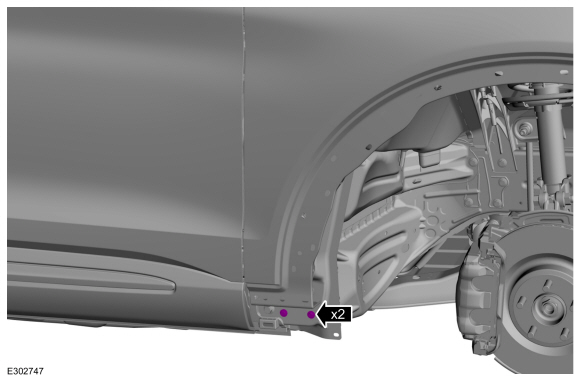

   Снимите болты.
   Крутящий момент: 97 фунтов на дюйм (11 Н·м)



10. 10

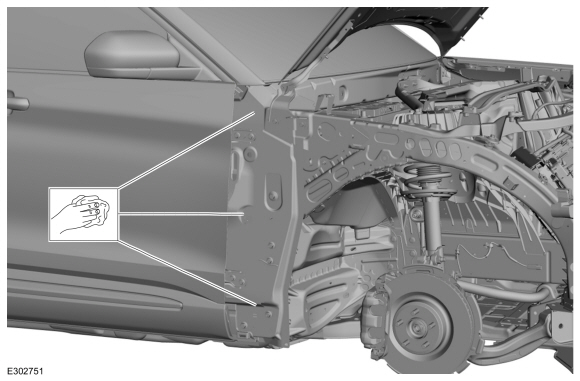

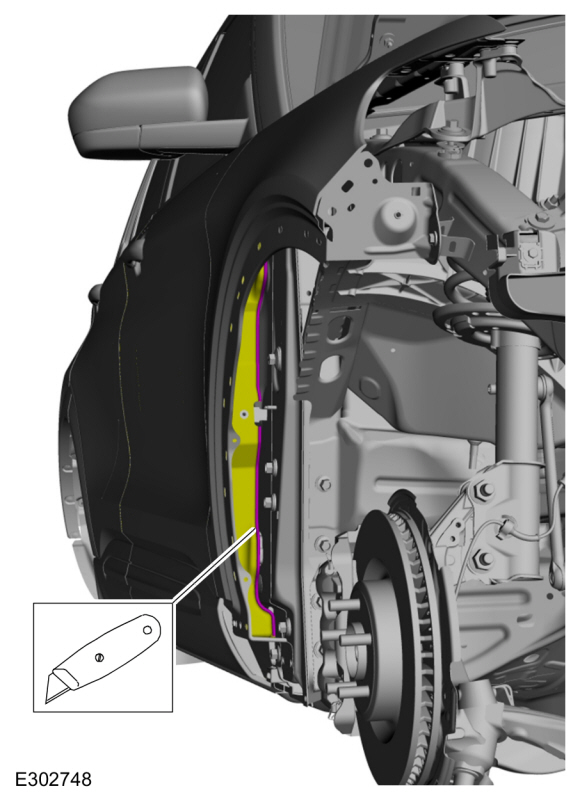

    С помощью ножа разрежьте поролоновый герметик между крылом и кузовом.
    Используйте общее снаряжение: нож



11. 11

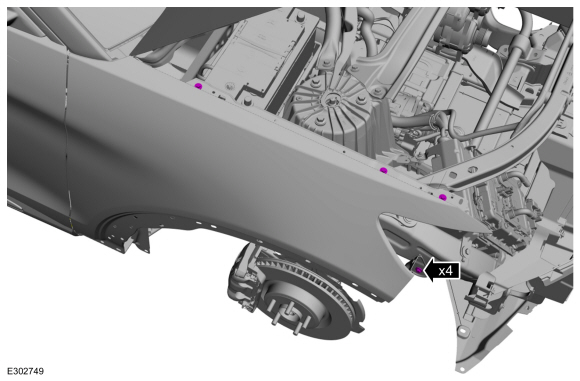

    Снимите болты.
    Крутящий момент: 97 фунтов на дюйм (11 Н·м)



12. 12

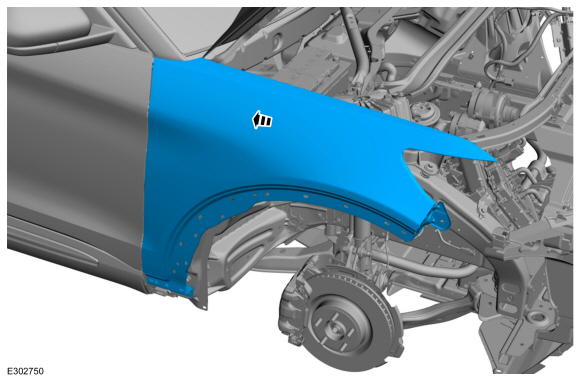

    Снимите крыло.



13. 13
    Удалите лишний мусор, оставшийся на теле.



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2

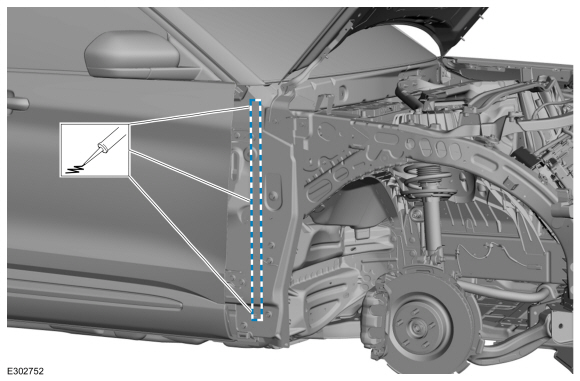

   Перед установкой крыла нанесите непрерывный поток материала Fusor® 121 по всему пролету корпуса перегородки область крепления.
   Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121
