Ford Explorer: Панель приборов и консоль / Снятие и установка — Панель приборов

Специальные инструменты) / Общее оборудование

Удаление

Все автомобили

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Слейте систему охлаждения.
   См.: Слив, вакуумное заполнение и удаление воздуха из системы охлаждения двигателя (303-03D Охлаждение двигателя — 3,3 л Duratec-V6 — Hybrid (BP), Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя — 3,3 л Duratec-V6, Общие процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03B Охлаждение двигателя — 3,0 л EcoBoost, Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03A Охлаждение двигателя — 2,3 л EcoBoost (201 кВт/273 л.с.), Общие процедуры).


1. Откачайте хладагент.
   См.: Рекуперация, вакуумирование и заправка системы кондиционирования воздуха (A/C) — автомобили с: хладагентом R1234YF (412-00 Система климат-контроля — общая информация, общие процедуры).

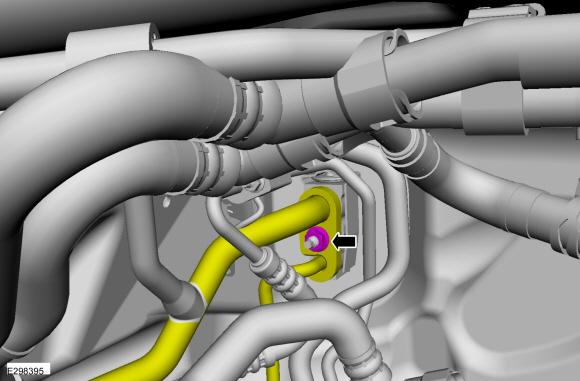

1. Снимите гайку с коллектора термостатического расширительного клапана и узла трубки.
   Крутящий момент: 155 фунтов на дюйм (17,5 Нм)

1. Снимите тягу стеклоочистителя в сборе.
   См.: Узел тяги стеклоочистителя (501-16 Стеклоочистители и шайбы, Снятие и установка).

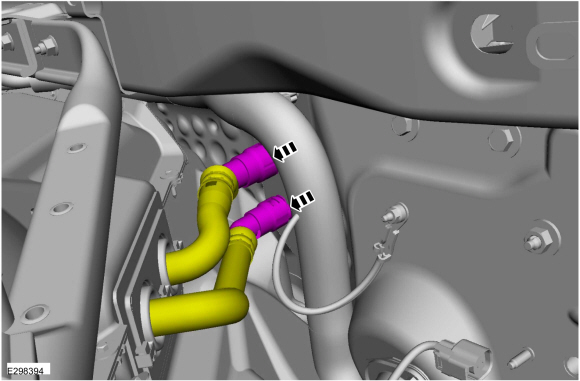

1. ПРИМЕЧАНИЕ: Заглушите трубки радиатора отопителя.

   Отсоедините шланги отопителя.

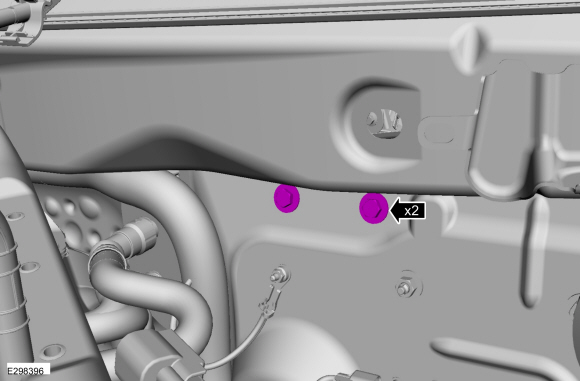

1. Снимите левый кожух с болтами внутренней поперечной балки.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Снимите болт крепления правого кожуха к внутренней поперечной балке.
   Крутящий момент: 26 фунт-футов (35 Нм)

1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. Снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1.

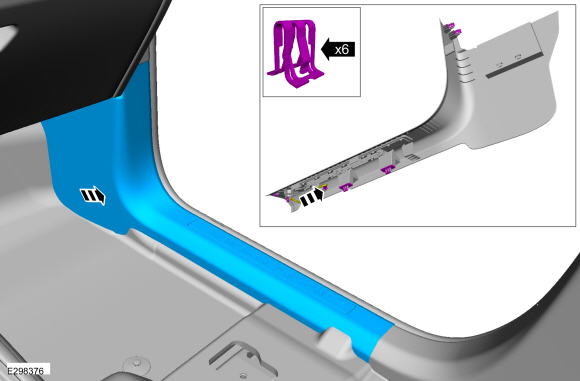

   Освободите фиксаторы и снимите правую накладку порога.

   • Отсоедините электрический разъем.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

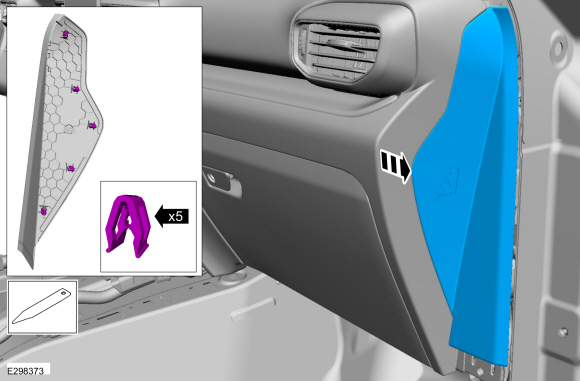

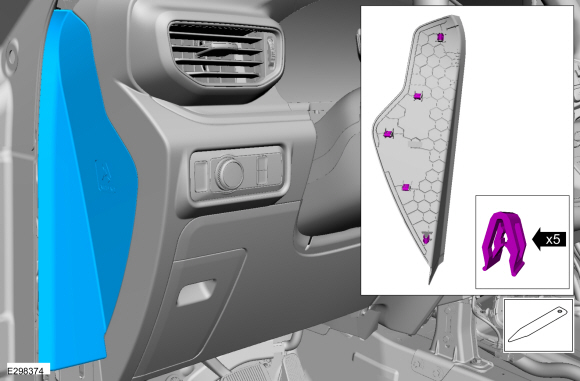

1. Освободите фиксаторы и снимите правую торцевую заглушку приборной панели.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.
   Снять левый упорный щиток.

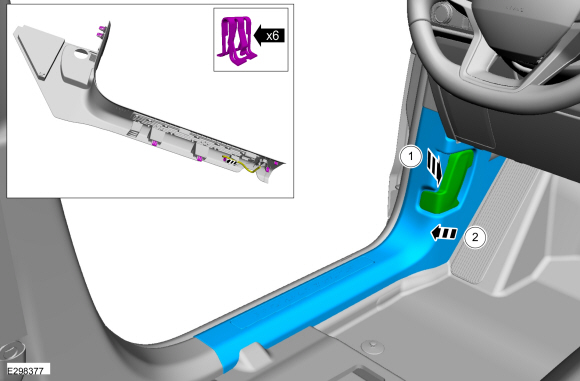

   1. Снимите ручку открывания замка капота.
      См.: Рукоятка открывания замка капота (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

   2. Освободите фиксаторы и снимите левую накладку порога.


1. Освободите фиксаторы и снимите левую торцевую заглушку приборной панели.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

Полицейские машины

1.

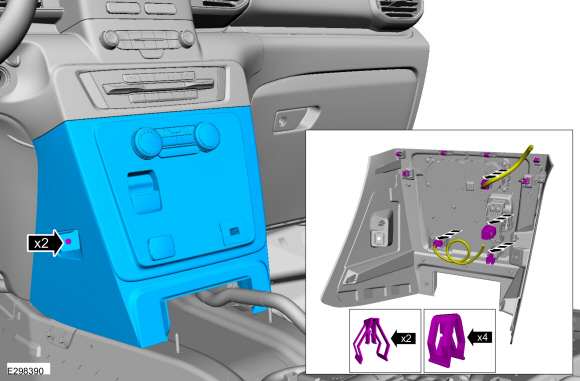

   Выверните болты, освободите фиксаторы и снимите нижнюю панель отделки панели приборов.

   • Отсоедините электрические разъемы.
     Крутящий момент: 28 фунтов на дюйм (3,2 Нм)

Все автомобили

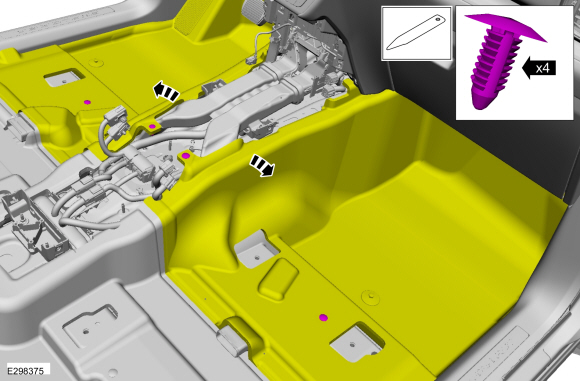

1. Удалите нажимные штифты и отложите напольный ковер в сторону.

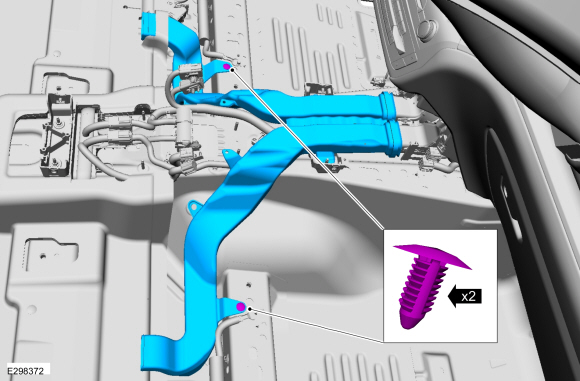

1. Снимите нажимные штифты и воздуховод HVAC.


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

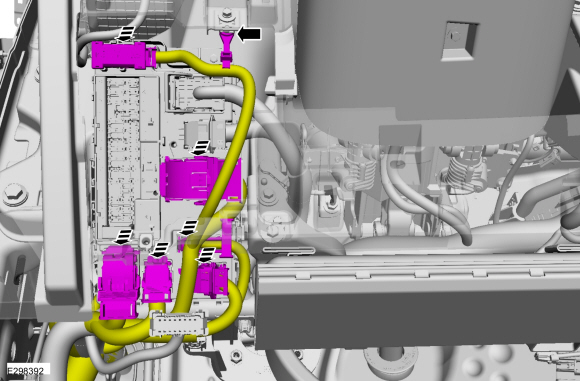

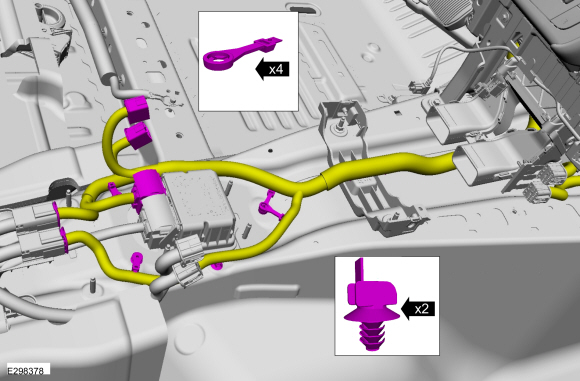

1. Отсоедините электрические разъемы, освободите фиксаторы жгута проводов и отложите в сторону жгут электропроводки.


1.

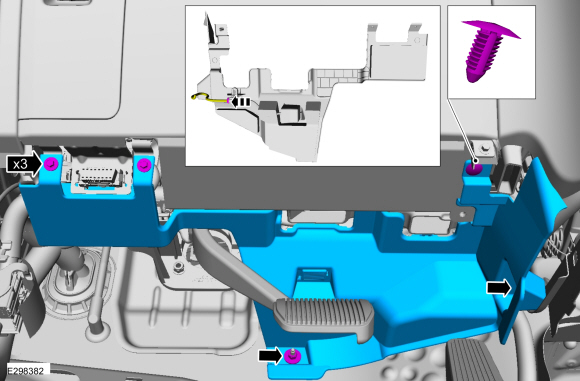

   Освободите нажимной штифт и снимите изоляционную панель со стороны водителя.

   • Снимите болты.
     Крутящий момент: 28 фунтов на дюйм (3,2 Нм)
   • Снимите гайку.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)
   • Отсоедините электрический разъем.

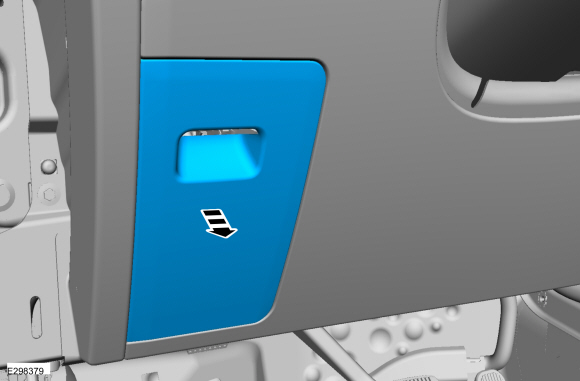

1. Снимите крышку доступа.


1.

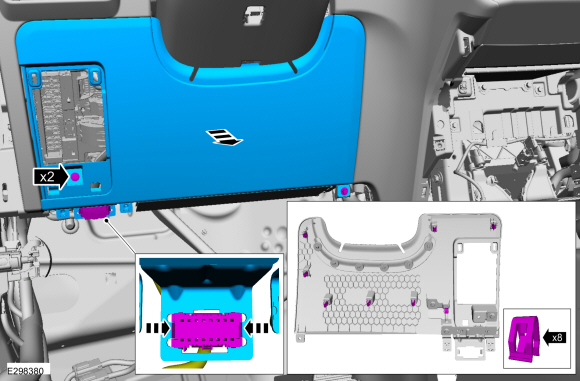

   Выверните болты, освободите фиксаторы и снимите нижнюю панель отделки рулевой колонки.

   • Освободите фиксаторы и отложите в сторону электрический разъем и жгут проводов.
     Крутящий момент: 17 фунтов на дюйм (1,9 Нм)

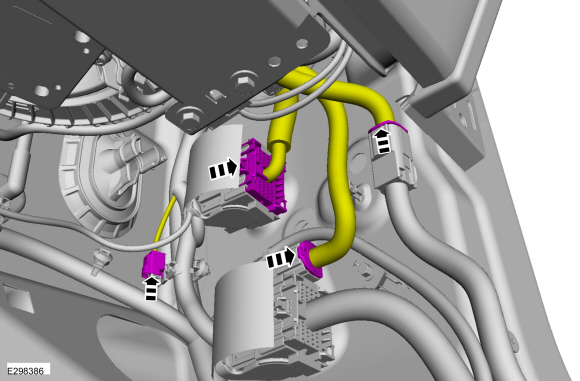

1. Отсоединяем электрические разъемы, отсоединяем фиксаторы жгута проводов и отложите в сторону жгут электропроводки.

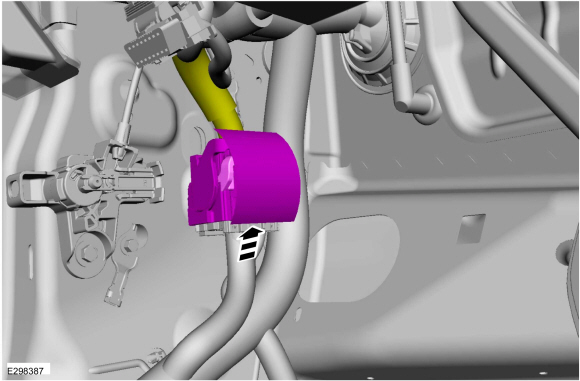

1. Отсоедините электрический разъем.


Полицейские машины

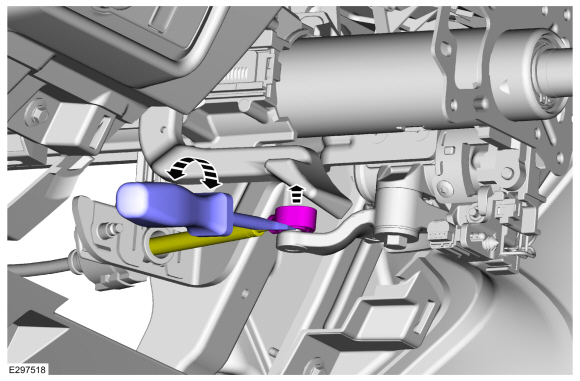

1. УВЕДОМЛЕНИЕ: Не тяните и не поддевайте трос рычага селектора или конец троса рычага селектора может быть поврежден. Используйте отвертку и поверните отвертку, как показано, чтобы отсоединить конец кабеля от стойки как можно ближе на почту по возможности.

   С помощью отвертки отсоедините конец троса рычага селектора от механизма рычага селектора.
   Используйте общее оборудование: Отвертка с плоской головкой

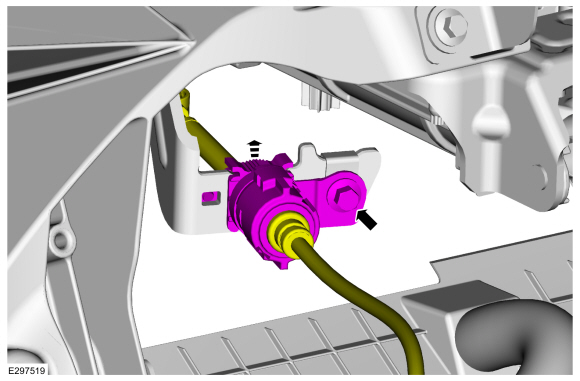

1. Снимите фиксатор крепления троса рычага селектора и снимите трос рычага селектора с кронштейна.


Все автомобили

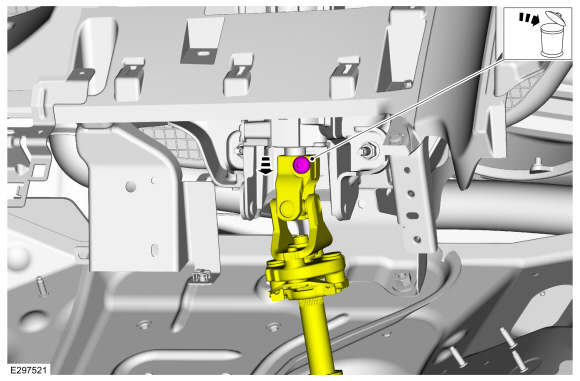

1. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно болты вала рулевой колонки. Этот может привести к выходу из строя крепежа и отсоединению вала рулевой колонки или потеря управляемости. Несоблюдение этой инструкции может привести при серьезных травмах пассажира(ов) транспортного средства.

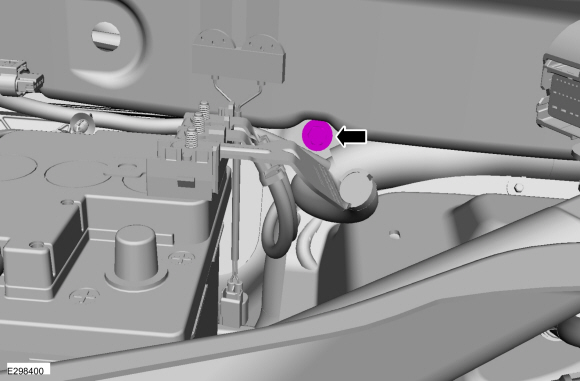

   Снимите и выбросьте болт вала рулевой колонки. и отделите вал рулевой колонки от рулевой колонки.
   Крутящий момент: Нм

1.

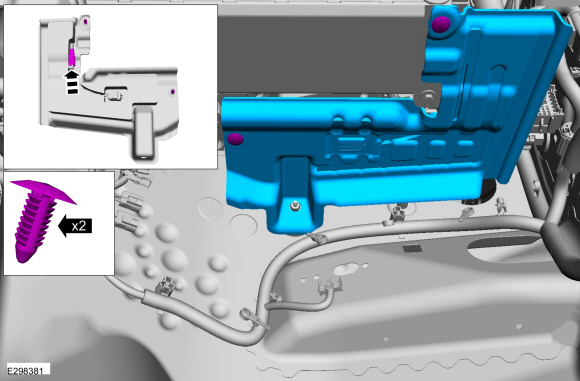

   Освободите нажимные штифты и снимите правую изоляционную панель.

   • Отсоедините электрический разъем.

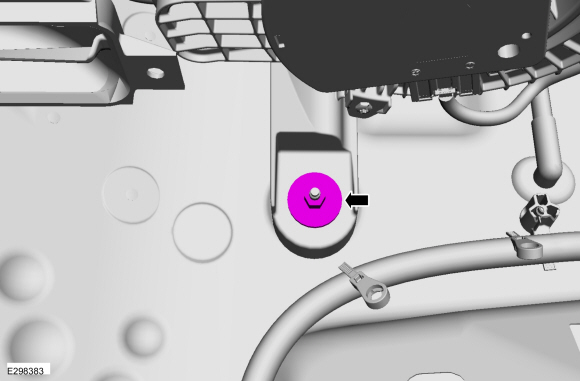

1. Снимите гайку на корпусе HVAC.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. Отсоедините электрические разъемы.

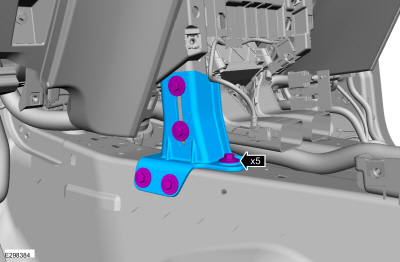

1. Снимите болты и центральный опорный кронштейн приборной панели.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. ПРИМЕЧАНИЕ: Оставьте один болт затянутым вручную, чтобы удерживать приборную панель на месте до последнего шага.

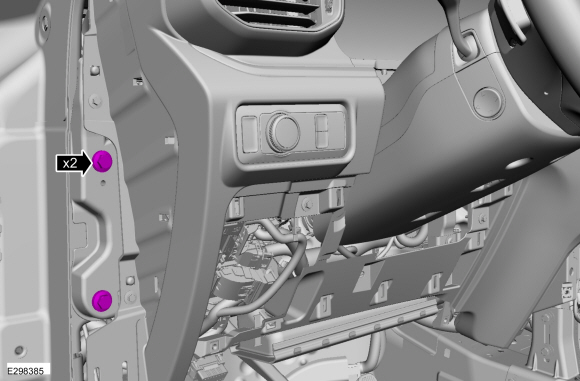

   Снимите левую приборную панель с болтами передней стойки.
   Крутящий момент: 26 фунт-футов (35 Нм)

1. ПРИМЕЧАНИЕ: Оставьте один болт затянутым вручную, чтобы удерживать приборную панель на месте до последнего шага.

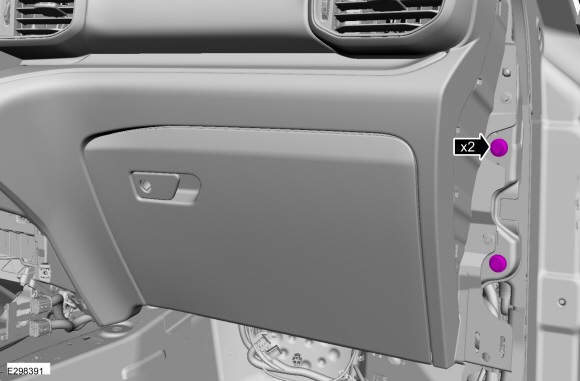

   Снимите правую приборную панель с болтами передней стойки.

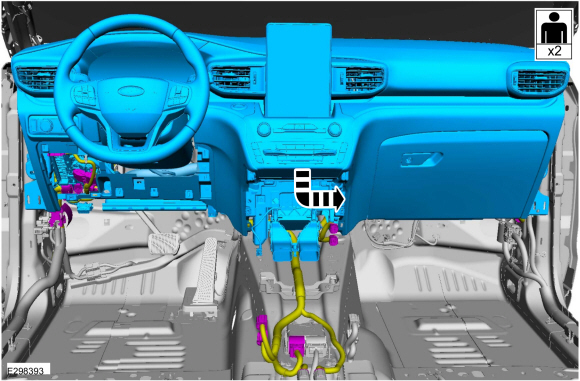

1. ПРИМЕЧАНИЕ: Во избежание повреждения приборной панели при выполнении этого шага требуется помощник.

   ПРИМЕЧАНИЕ: Не повредите приборную панель при снятии приборной панели с автомобиля.

   ПРИМЕЧАНИЕ: Убедитесь, что все электрические разъемы и проводка не мешается перед снятием панели приборов или повреждением к компонентам может произойти.

   Снимите панель приборов через правый дверной проем.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Заполните и прокачайте систему охлаждения.
   См.: Слив, вакуумное заполнение и удаление воздуха из системы охлаждения двигателя (303-03D Охлаждение двигателя — 3,3 л Duratec-V6 — Hybrid (BP), Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя — 3,3 л Duratec-V6, Общие процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03B Охлаждение двигателя — 3,0 л EcoBoost, Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03A Охлаждение двигателя — 2,3 л EcoBoost (201 кВт/273 л.с.), Общие процедуры).


1. ПРИМЕЧАНИЕ: В любое время при отсоединении электрического разъема выключателя стояночного тормоза система EPB деактивируется, и в модуле EPB сохраняется код неисправности. Выполните следующий шаг, чтобы восстановить систему EPB и удалить код DTC модуля EPB.

   Дважды включите и отпустите стояночный тормоз в течение 5 секунд, останавливаясь с переключателем в НЕЙТРАЛЬНОМ положении на примерно полсекунды между каждым нажатием и отпусканием. Используя с помощью диагностического сканера удалите код DTC модуля EPB.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
