Ford Explorer: Ремонт листового металла крыши / Снятие и установка - Панель крыши

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Обесточить SRS
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. С обеих сторон:
   Снимите рейлинг крыши.
   См.: Рейлинги на крыше (501-08 Внешняя отделка и украшения, снятие и установка).


1. Снимите хедлайнер.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


1. С обеих сторон:
   Снимите боковую воздушную завесу.
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Снимите ветровое стекло.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Снимите заднюю дверь и петли.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Снимите антенну.
   См.: Антенна на крыше (415-00A Информационно-развлекательная система — Общая информация — Автомобили без: SYNC 3, Снятие и установка).
   См. Антенна на крыше (Информационно-развлекательная система 415-00B — Общая информация — Автомобили с: SYNC 3, Снятие и установка).

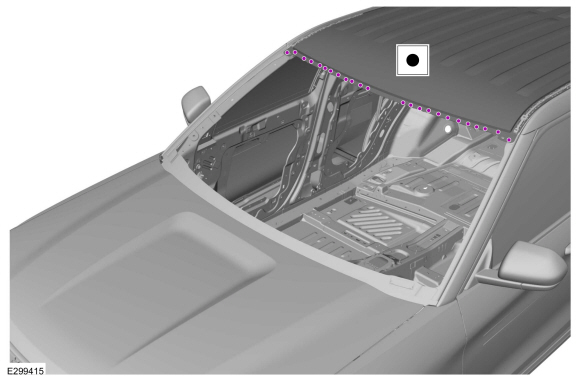

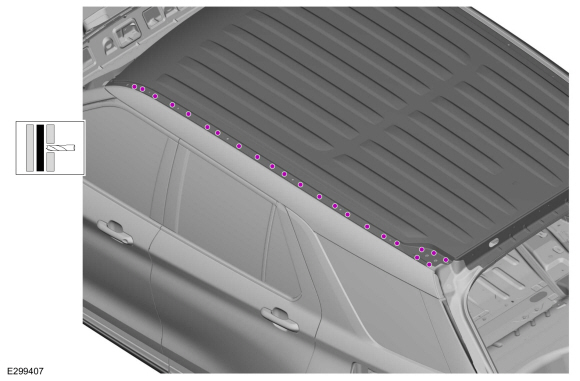

1. Удалите сварные швы.

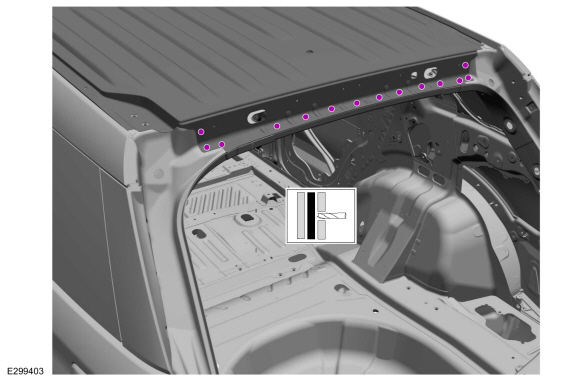

   Используйте общее оборудование: сверло для точечной сварки

1. Удалите сварные швы.

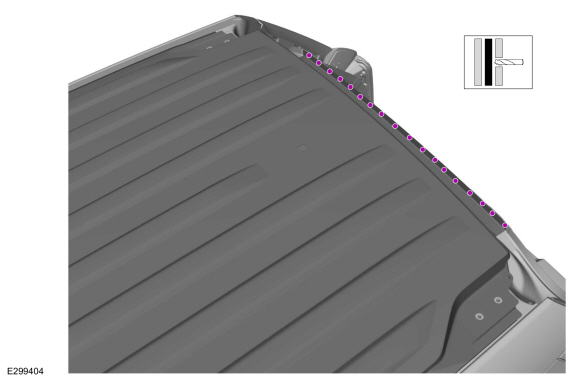

   Используйте общее оборудование: сверло для точечной сварки

1. Удалите сварные швы.

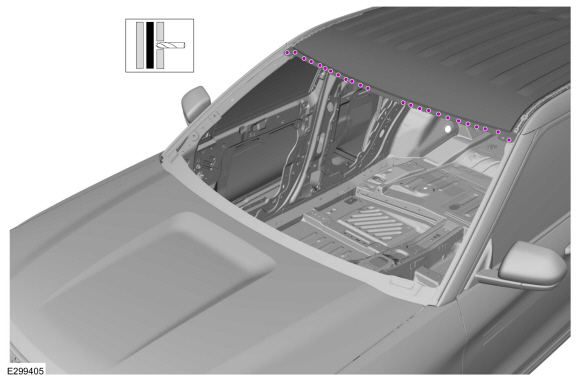

   Используйте общее оборудование: сверло для точечной сварки

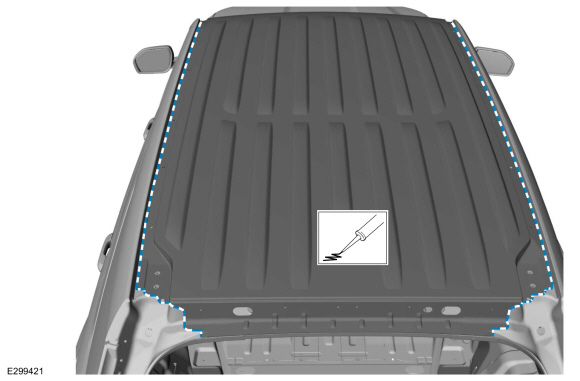

1. Снимите герметик швов канавы крыши.
   Используйте общее оборудование: фен.
   Используйте общее оборудование: скребок для прямых кромок

1. С обеих сторон:
   Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

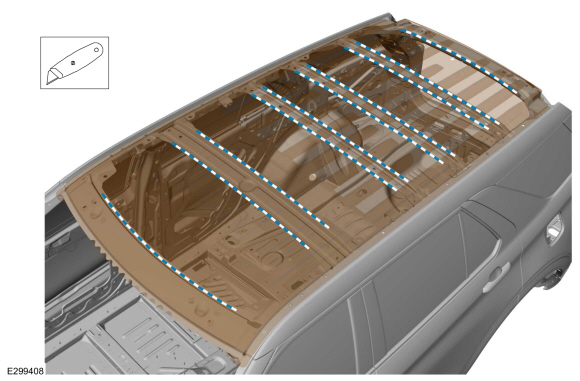

1. ПРИМЕЧАНИЕ: Оставьте как можно больше пены NVH нетронутой на дугах крыши.

   С помощью скребка с широким лезвием или острого ножа отделите наружную панель от дуг крыши.
   Используйте общее снаряжение: нож

1. С помощью помощника снимите наружную панель крыши.


Монтаж

УВЕДОМЛЕНИЕ: HVTB (высоковольтная тяговая батарея) в EV (электромобиле), HEV или PHEV могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температуры выше 60°C (140°F) или более длительные сроки отверждения чем через 45 минут потребуется снять HVTB с автомобиля перед до помещения в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при ремонтной окраске превышает 60° C (140° F), необходимо снять кольцо индикатора зарядного порта.

УВЕДОМЛЕНИЕ: EV (электромобиль), HEV и PHEV содержат HVTB (высоковольтную тяговую батарею). Перед сваркой вблизи ВТБ, ВТБ необходимо снять во избежание теплового повреждения.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены контактной точечной сваркой или MIG. штекерные сварные швы. Точечная сварка сопротивлением не может быть размещена непосредственно над оригинальное заводское расположение, они должны быть размещены рядом с оригинальным расположение и равные по количеству заводские сварные швы. Сварные швы MIG должны соответствовать заводским сварным швам как по расположению, так и по количеству.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).

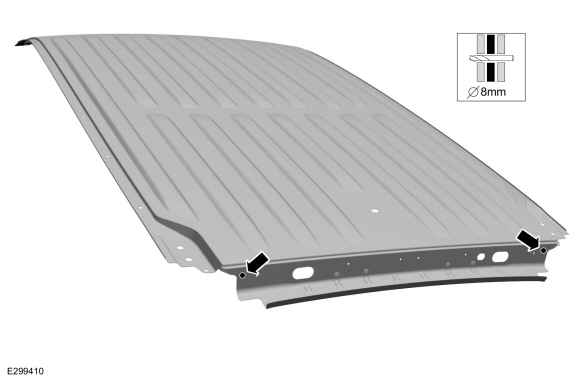

1. Просверлите отверстия для сварки пробкой в ​​новой панели.
   Используйте общее оборудование: сверло 8 мм.

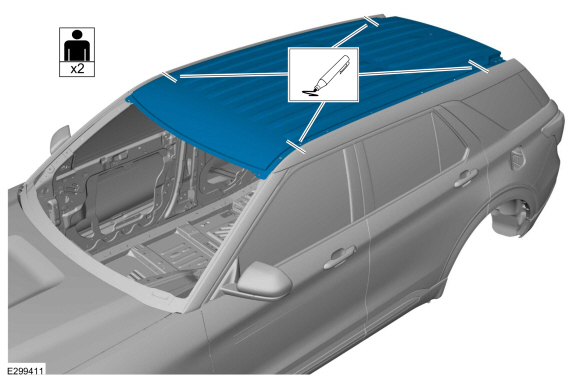

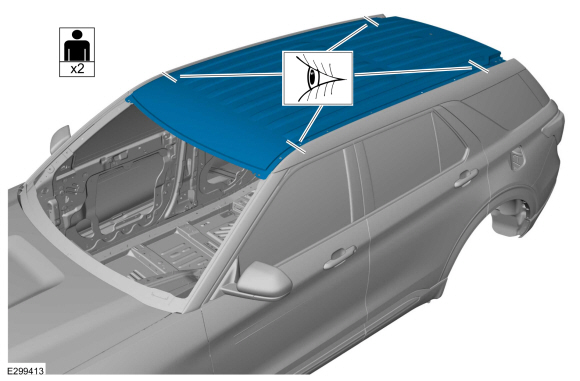

1. С помощью помощника установите, правильно выровняйте и отметьте панель крыши относительно автомобиля.


1. С помощью помощника снимите наружную панель крыши.


1. Нанесите клей.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B

1. ПРИМЕЧАНИЕ: Не поднимайте панель с корпуса после установки. Если панель требует изменения положения, сдвиньте панель в правильное положение. расположение.

   ПРИМЕЧАНИЕ: Обеспечьте полный контакт клея во всех местах, при необходимости нанесите дополнительное количество клея.

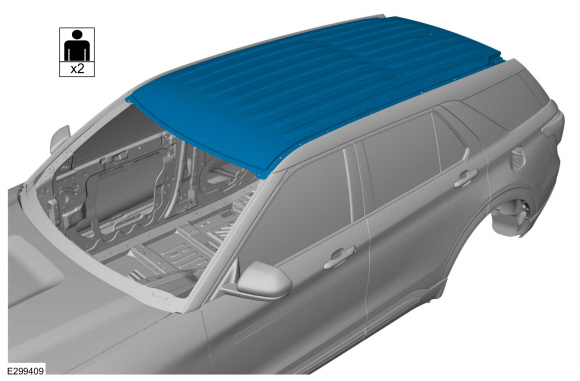

   С помощью помощника установите и выровняйте внешнюю панель крыши.

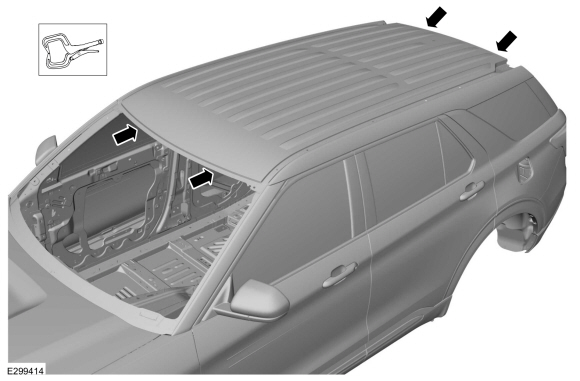

1. Плотно зажмите (не повредив) наружную панель крыши в передней и задней частях коллектора.
   Используйте общее оборудование: плоскогубцы с фиксатором

1. ПРИМЕЧАНИЕ: Дополнительный клей не нужно удалять. Позвольте избытку действовать как герметик.

   Разгладьте выступы клея в шве желоба крыши.


1. Установите сварные швы.

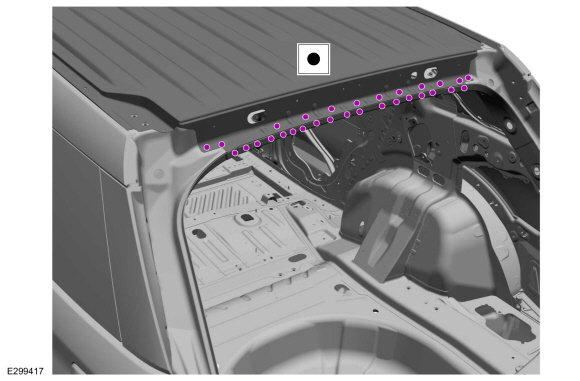

   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Установите сварные швы.

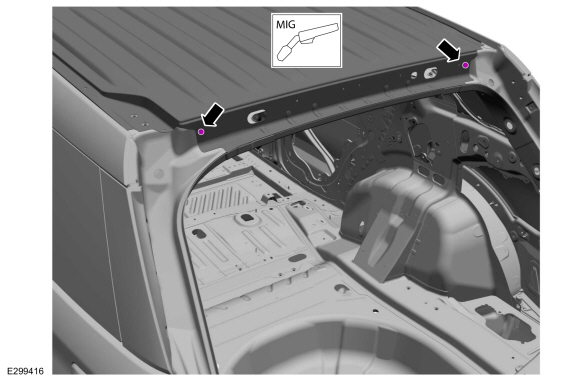

   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

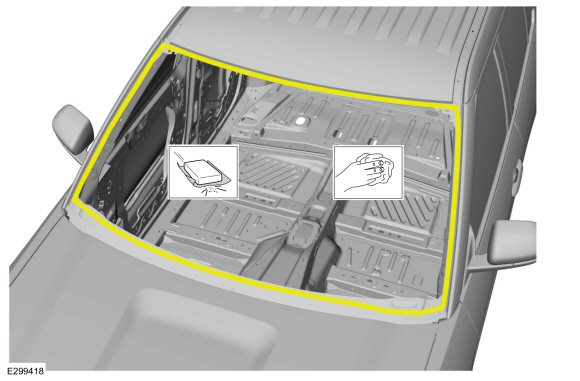

1. Отшлифуйте, чтобы удалить электронное покрытие, старый клей и очистите.


1. Нанесите одобренную Ford грунтовку на основе эпоксидной смолы и дайте высохнуть.

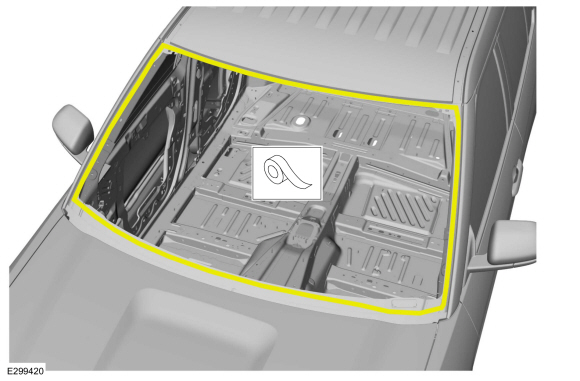

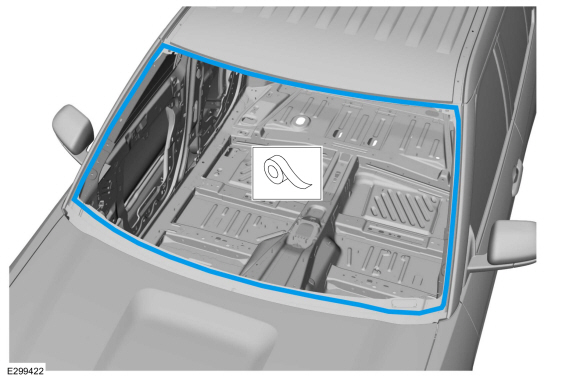

1. Замаскируйте область.


1. Обработайте металлом все сварные швы по мере необходимости, используя стандартные методы и материалы для отделки металла.


1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM

1. Отремонтируйте весь ремонт, используя одобренную Ford систему окраски и стандартные методы окраски.

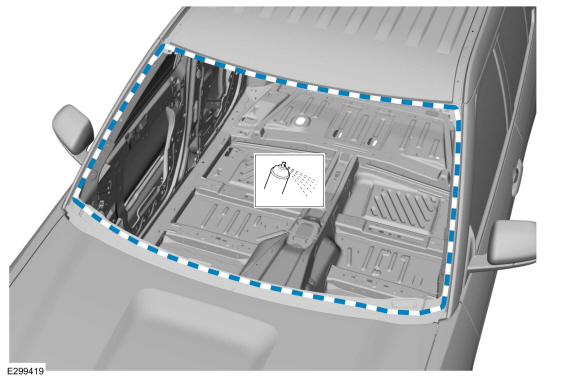

1. Раскройте область.


1. Установите ветровое стекло.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Установите антенну.
   См.: Антенна на крыше (415-00A Информационно-развлекательная система — Общая информация — Автомобили без: SYNC 3, Снятие и установка).
   См. Антенна на крыше (Информационно-развлекательная система 415-00B — Общая информация — Автомобили с: SYNC 3, Снятие и установка).


1. С обеих сторон:
   Установите рейлинг на крыше.
   См.: Рейлинги на крыше (501-08 Внешняя отделка и украшения, снятие и установка).


1. С обеих сторон:
   Установите боковую шторку безопасности.
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Установите хедлайнер.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


1. Установите заднюю дверь и петли.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Отрегулируйте заднюю дверь.
   См.: Выравнивание задней поднимающейся двери (501-03 Закрытие кузова, Общие процедуры).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
