Ford Explorer: Полицейское оборудование / Снятие и установка — прожектор

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1.

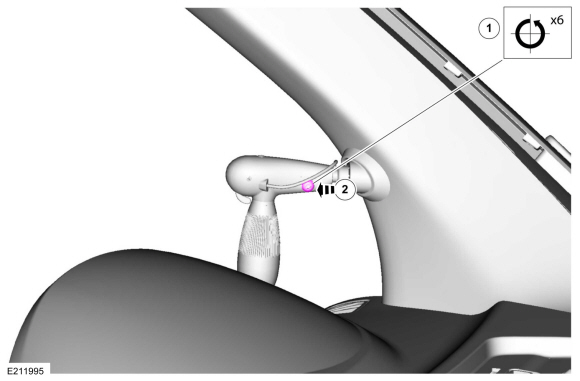

   Отпустите клиновую гайку.


   1. ПРИМЕЧАНИЕ: Показана типовая заявка.

      Ослабьте винт клина на 6 оборотов.
      Крутящий момент: 62 фунта на дюйм (7 Нм)
   2. Вдавите клиновой винт внутрь, чтобы освободить клиновую гайку.


1. ПРИМЕЧАНИЕ: Показана типовая заявка.

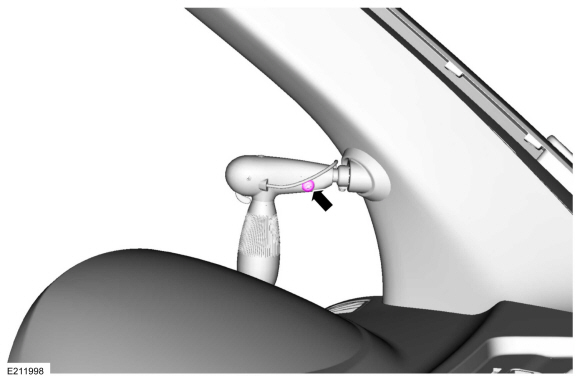

   Снимите клиновой винт.


1. ПРИМЕЧАНИЕ: Показана типовая заявка.

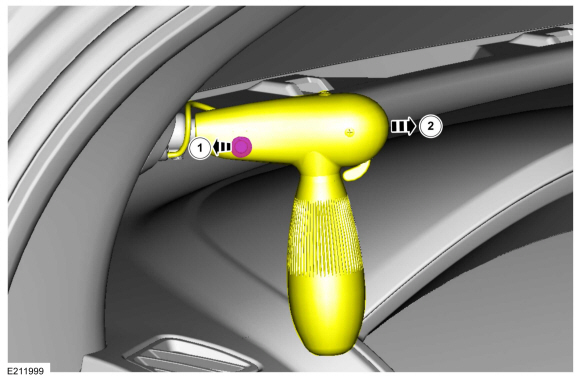

   Расположите ручку прожектора над стержнем прожектора.

   1. Снимите клиновую гайку.


   2. ПРИМЕЧАНИЕ: При установке убедитесь, что клиновая гайка совмещена со шпоночным пазом на валу прожектора.

      Сдвиньте ручку прожектора с вала прожектора.


1. ПРИМЕЧАНИЕ: Показана типовая заявка.

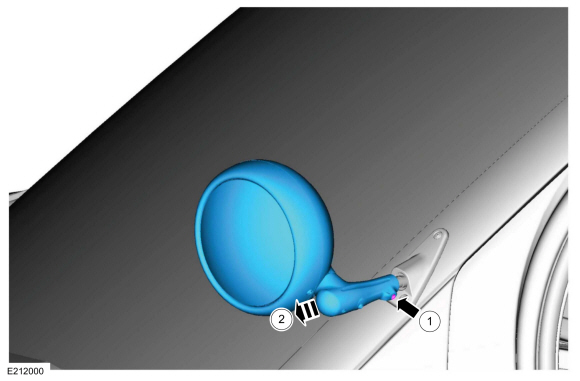

   Снимите головку прожектора в сборе.

   1. Ослабьте установочный винт.

   2. Выдвиньте блок головки прожектора из держателя прожектора.


1. ПРИМЕЧАНИЕ: Показана типовая заявка.

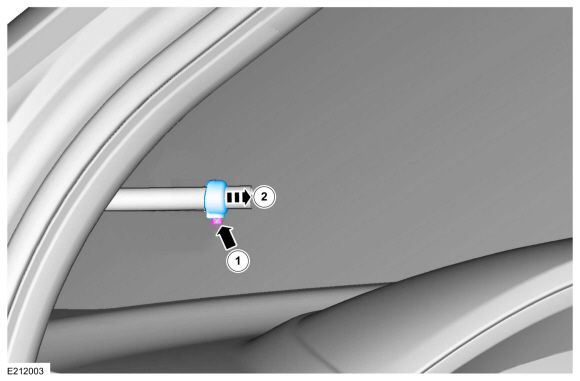

   Снимите воротник вала прожекторной лампы и втулку.

   1. Ослабьте установочный винт втулки вала прожектора.

   2. Сдвиньте втулку стержня прожектора и втулку с основания прожектора.


1. ПРИМЕЧАНИЕ: Показана типовая заявка.

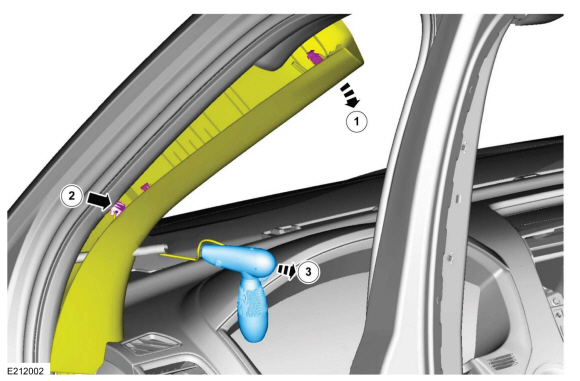

   Снимите панель отделки передней стойки.

   1. Отложите панель внутренней отделки передней стойки в сторону.

   2. Отсоедините электрический разъем ручки прожектора.

   3. Протяните проводку ручки прожектора через панель внутренней отделки передней стойки.


1.

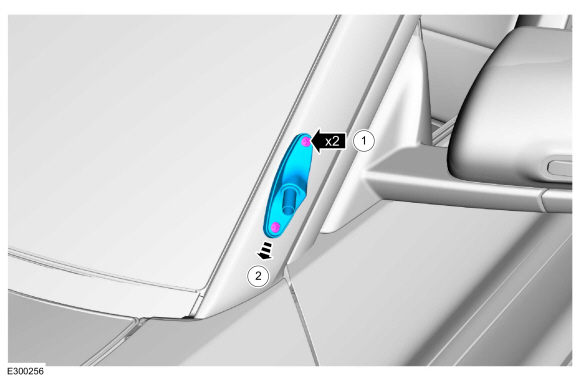

   Снимите основание точечной лампы.

   1. Удалите винты основания прожектора.

   2. Выдвиньте основание прожектора из передней стойки.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
