Ford Fiesta: барабанный тормоз / тормозные колодки. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

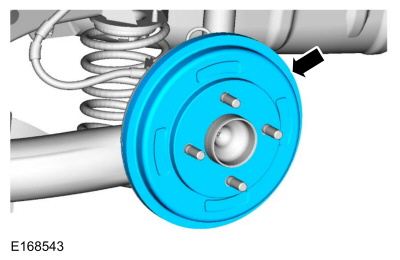

1. Снимите тормозной барабан.

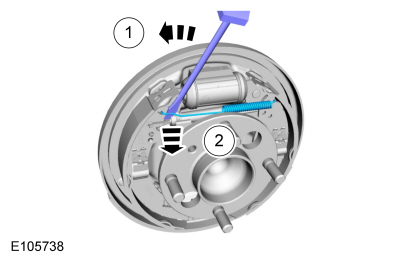

1. С помощью отвертки отсоедините и снимите верхнюю возвратную пружину.
   Используйте общее оборудование: Отвертка с плоской головкой

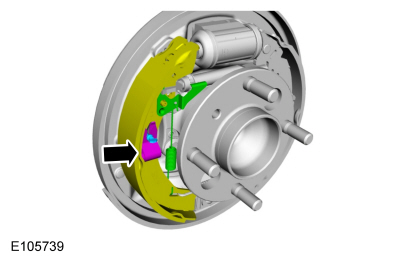

1. Снимите пружину регулировочного рычага, регулировочный рычаг, прижимную пружину и штифт прижимной пружины.

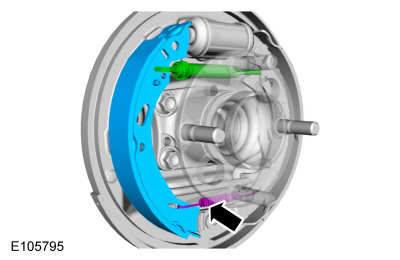

1. Снимите регулятор, нижнюю возвратную пружину и тормозную колодку.

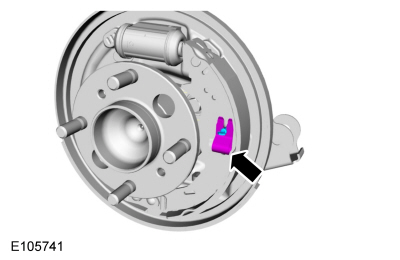

1. Снимите прижимную пружину и штифт.

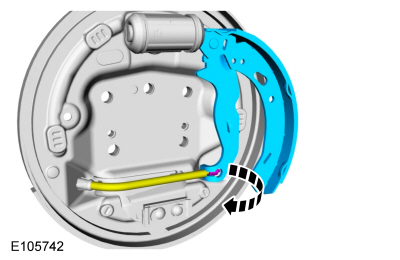

1. Отсоедините трос стояночного тормоза от рычага и снимите тормозную колодку и рычаг в сборе.


Монтаж

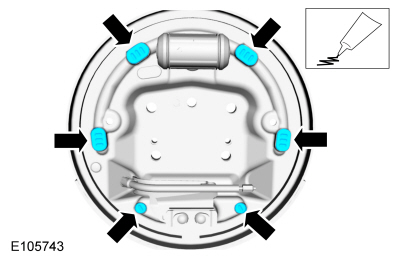

1. Используя указанную смазку, смажьте места контакта тормозных колодок.
   Материал: Motorcraft® Силиконовая смазка для тормозных суппортов и диэлектрический компаунд / XG-3-А (ЕСА-M1C200-А) (ЭСЭ-M1C171-А)

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Тормозные колодки и тросы стояночного тормоза должны быть отрегулированы для обеспечения правильного заднего барабанного тормоза и системы стояночного тормоза операция.

   См.: Регулировка троса стояночного тормоза (206-05 Стояночный тормоз и привод, Общие процедуры).
