Ford Fiesta: Распределение и фильтрация впускного воздуха — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / охладитель наддувочного воздуха (CAC). Снятие и установка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Двигатель / Распределение и фильтрация всасываемого воздуха — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / Охладитель наддувочного воздуха (CAC). Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. Снимите кожух переднего бампера.
    См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).

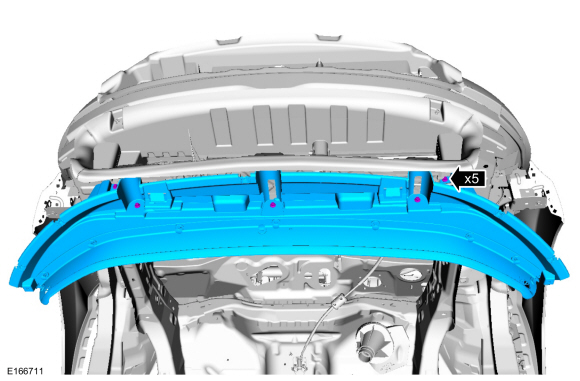

  1. Снимите фиксаторы и нижний воздушный дефлектор.
    1. Обе стороны.
      Ослабьте хомуты и отсоедините выпускную и впускную трубки CAC.
      Крутящий момент: 44 фунта на дюйм (5 Нм)
    1. Обе стороны.
      Снимите болты.
      Крутящий момент: 89 фунтов на дюйм (10 Нм)
    1. Обе стороны.
      Освободите удерживающие язычки.
    1. Удалите ЦАК.

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
