Электронные органы управления двигателем — расположение компонентов. Описание и работа
Место в руководстве: Двигатель
~1мин чтения
Электронная система управления двигателем — левая сторона двигателя
| Элемент | Описание |
|---|---|
| 1 | Датчик карты |
| 2 | Соленоид управления маслом VCT |
| 3 | Датчик CMP - левый |
| 4 | Датчик давления в картере |
| 5 | ПКМ |
| 6 | Датчик массового расхода воздуха |
| 7 | Датчик давления наддува турбокомпрессора и температуры наддувочного воздуха |
| 8 | Задний КС |
| 9 | Фронт КС |

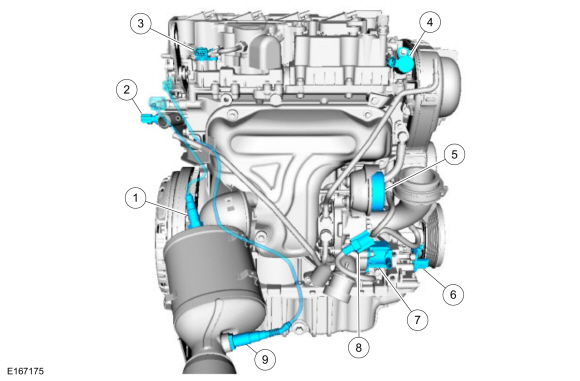

Электронные органы управления двигателем — правая сторона двигателя
| Элемент | Описание |
|---|---|
| 1 | кислородный датчик кислорода |
| 2 | Датчик ЕСТ |
| 3 | Датчик CMP - правый |
| 4 | Соленоид управления маслом VCT |
| 5 | Актуатор вестгейта |
| 6 | Датчик положения коленчатого вала |
| 7 | Электроуправляемый перепускной клапан турбонагнетателя |
| 8 | Соленоид перепускного клапана турбонагнетателя |
| 9 | Датчик контроля катализатора |

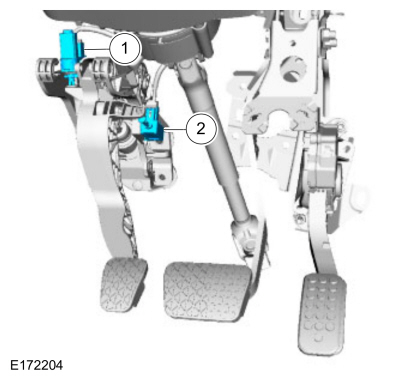

Коммутаторы CPP
| Элемент | Описание |
|---|---|
| 1 | Переключатель CPP - верхняя часть хода |
| 2 | Переключатель CPP - нижняя часть хода |
