Ford Fiesta: Двигатель — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / Engine. Монтаж

Специальные инструменты) / Общее оборудование

	205-461 Протектор, сальник дифференциала (пара) ТКИТ-2000АП-ФЛМ/ЛМ ТКИТ-2002-Ф/ФМ
	300-ОТК1585АЭ Лифт силового агрегата
	300-OTC1819E Напольный кран 2200 #, складывающийся
	303-1502 Двигатель подъемного устройства ТКИТ-2012А-ФЛ ТКИТ-2012А-РЯД
	303-476 (Т94П-9472-А) Гнездо, датчик кислорода в отработавших газах ТКИТ-1994-ЛМ/М ТКИТ-1994-Ф ТКИТ-1994-ФЛМ/ФМ
Кабельные стяжки
Устройство для снятия/установки шланговых хомутов
Деревянный блок

Материалы

Имя	Спецификация
Высокотемпературная смазка Motorcraft® 4x4 для переднего моста и ступичного подшипника XG-11	WSS-M1C267-A1
Моторное масло — SAE 5W-20 — полусинтетическое моторное масло ХО-5W20-Q1SP	WSS-M2C945-B1
Motorcraft® Высокотемпературная никелевая противозадирная смазка XL-2	-

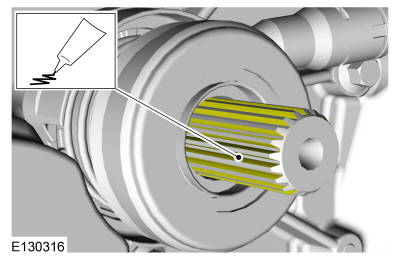

1. Смажьте направляющую ступицу гидротрансформатора универсальной смазкой.
   Материал: Высокотемпературная смазка для переднего моста и подшипников ступиц Motorcraft® 4x4. / XG-11 (WSS-M1C267-A1)

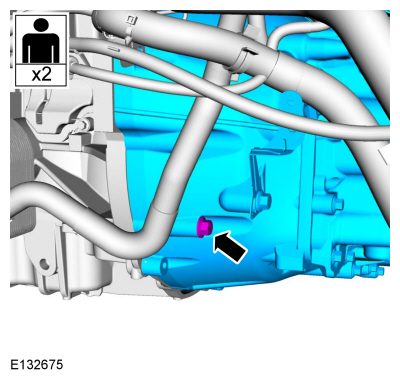

1. Совместите двигатель с коробкой передач и установите болт.
   Крутящий момент: 35 фунт-футов (48 Нм)

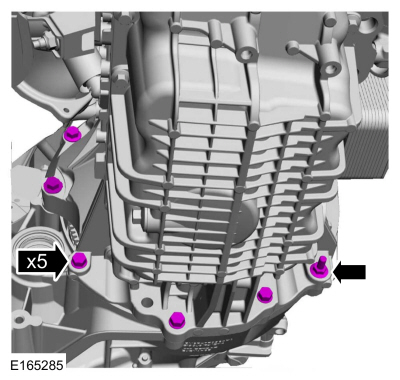

1. Установите двигатель на болты коробки передач.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите двигатель на болты коробки передач.
   Крутящий момент: 35 фунт-футов (48 Нм)

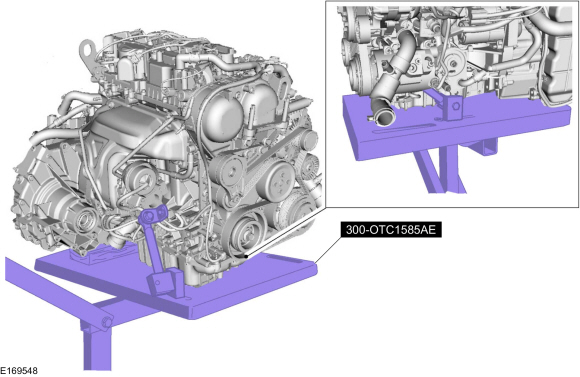

1. Установите двигатель на стол.
   Установите специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

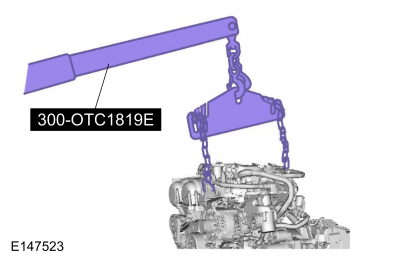

1. Снимите кран пола двигателя.
   Снимите специальный сервисный инструмент: 300-OTC1819E Напольный кран 2200 #, складывающийся.

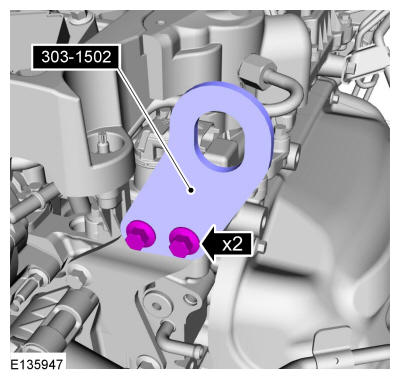

1. Удаление специального сервисного инструмента: 303-1502 Двигатель подъемного устройства.

1. Установите шланг охлаждающей жидкости и закрепите фиксатор.

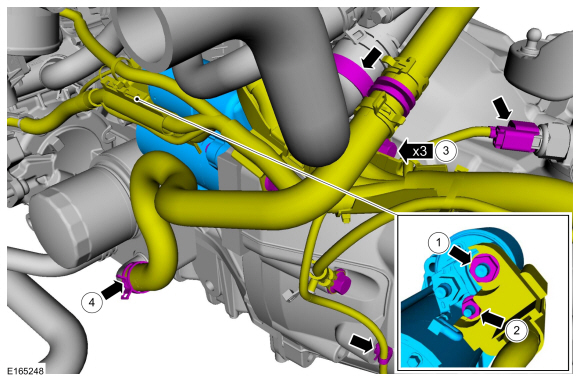

1. 1. Установите стартер и болты, установите электрическое подключение и установка клеммы соленоида стартера орех.
      Крутящий момент: 89 фунтов на дюйм (10 Нм)
   2. Установите гайку электрического соединения проводки клеммы соленоида.
      Крутящий момент: 89 фунтов на дюйм (10 Нм)
   3. Расположите кабель заземления и установите болт.
      Крутящий момент: 35 фунт-футов (48 Нм)
   4. Установите шланг охлаждающей жидкости и хомуты, подсоедините электрический разъем и фиксатор жгута проводов.
      Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

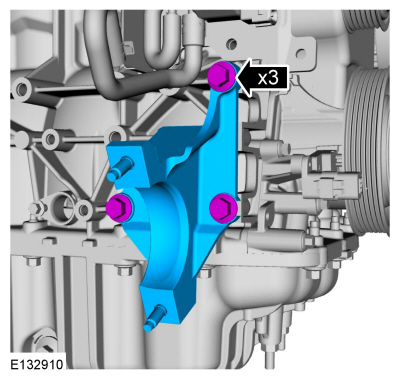

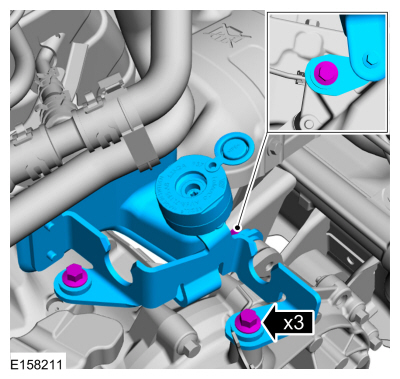

1. Установите кронштейн и болты.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

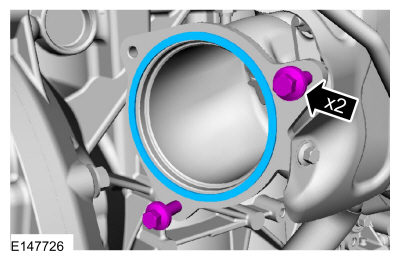

1. Установите новую прокладку каталитического нейтрализатора и затяните болты.

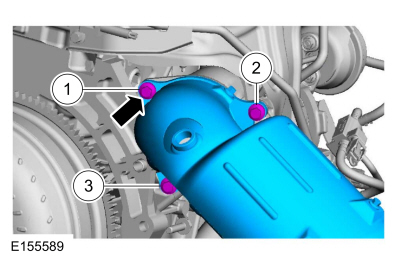

1. Установите каталитический нейтрализатор на свободно установленный болты, установите оставшийся болт, а затем затяните болты в показана последовательность.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Установите монтажный кронштейн каталитического нейтрализатора и гайки.
   Крутящий момент: 18 фунт-футов (24 Нм)

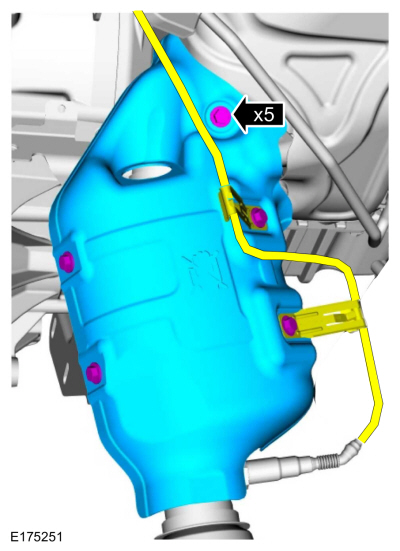

1. Установите теплозащитный экран, установите хомут и установите болты.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

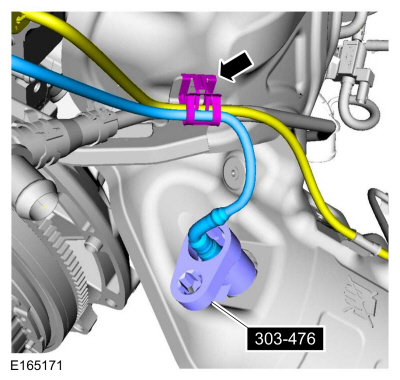

1. С помощью специального инструмента установите датчик HO2S. Прикрепите фиксатор жгута проводов.
   Используйте специальный сервисный инструмент: 303-476 (Т94П-9472-А) Гнездо датчика кислорода в отработавших газах.
   Материал: Высокотемпературная никелевая противозадирная смазка Motorcraft®. / ХЛ-2
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Подсоедините электрические разъемы.

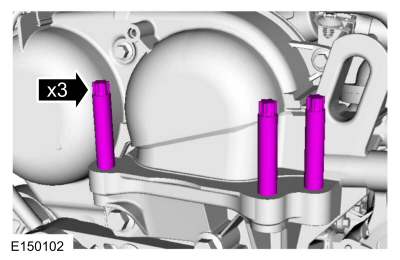

1. Затяните шпильки крепления двигателя.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. Используя подъемник силового агрегата, поднимите силовой агрегат в автомобиль.

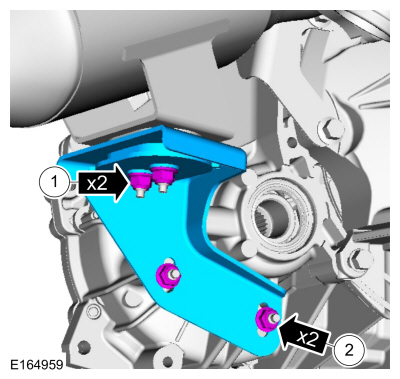

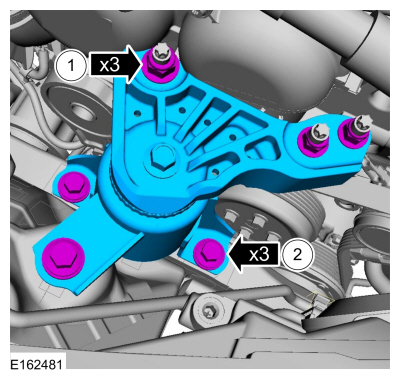

1. 1. Установите опору двигателя и гайки.
      Крутящий момент: 59 фунт-футов (80 Нм)

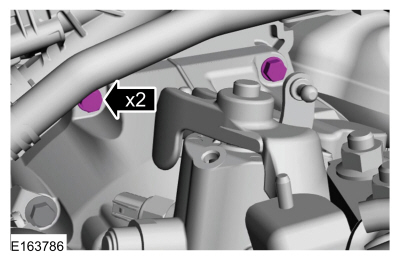

   2. Установите болты.
      Крутящий момент: 35 фунт-футов (48 Нм)

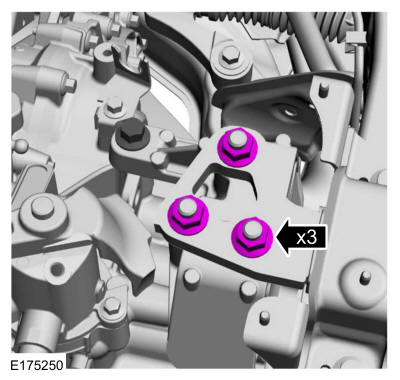

1. Установите гайки.
   Крутящий момент: 92 фунта-фута (125 Нм)

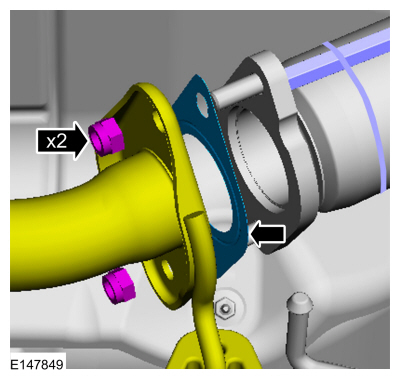

1. Используя новую прокладку, установите впускной патрубок глушителя и установите гайки.
   Крутящий момент: 35 фунт-футов (48 Нм)

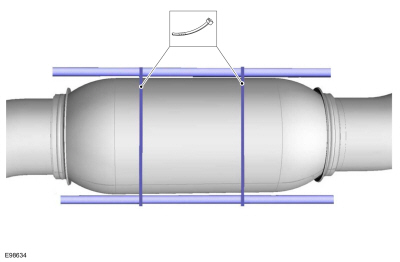

1. Снимите кабельные стяжки.
   Используйте общее оборудование: кабельные стяжки

1. Установите кронштейн и болты.
   Крутящий момент: 35 фунт-футов (48 Нм)

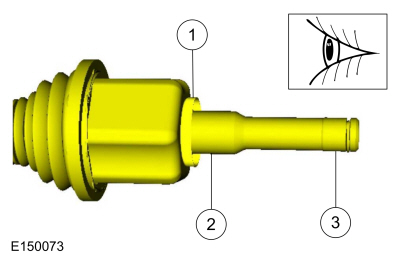

1. Очистите и осмотрите внутренние шлицы левой полуоси и сопрягаемые поверхности.


1. Замените сальник левой полуоси.
   См.: Сальник левой полуоси (308-03B Механическая коробка передач — 6-ступенчатая механическая коробка передач — B6, Снятие и установка).

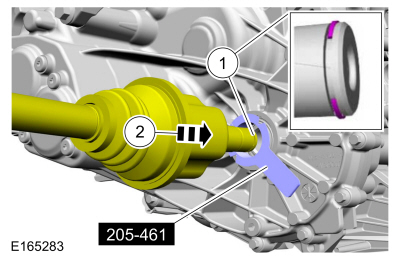

1. ПРИМЕЧАНИЕ: Убедитесь, что установлено новое стопорное кольцо.

   Установите новое стопорное кольцо левой полуоси.
   Удалить специальный сервисный инструмент: 205-461 Протектор, сальник дифференциала (пара).

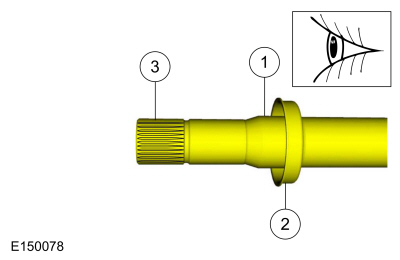

1. ПРИМЕЧАНИЕ: При правильной посадке фиксатор подшипника полуоси стопорное кольцо можно почувствовать, когда оно входит в канавку боковой шестерни дифференциала.

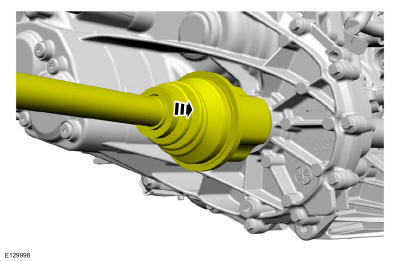

   Установите вал. Потяните полуось наружу, чтобы убедиться, что стопорное кольцо заблокировано.


1. Очистите и осмотрите внутренние шлицы правой полуоси и сопрягаемые поверхности.


1. Замените правый сальник полуоси.
   См.: Правый сальник полуоси (308-03B Механическая коробка передач — 6-ступенчатая механическая коробка передач — B6, Снятие и установка).

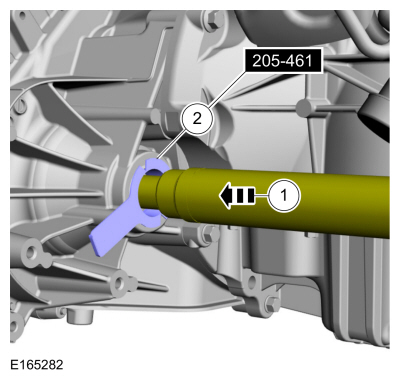

1. Снимите специальный инструмент перед полной установкой правой полуоси.
   Удалить специальный сервисный инструмент: 205-461 Протектор, сальник дифференциала (пара).

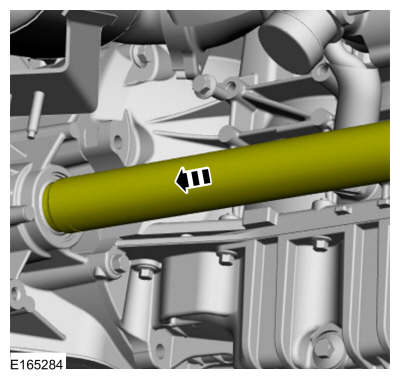

1. Установите правую полуось.

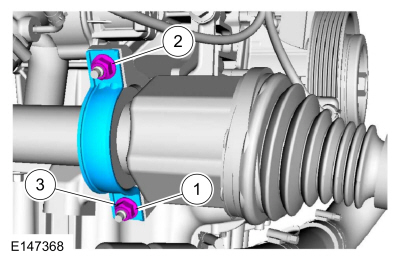

1. Установите новый стопорный хомут подшипника полуоси и гайки.
   Крутящий момент:
   Этап 1: 44 фунта на дюйм (5 Нм)
   Этап 2: 18 фунт-футов (24 Нм)

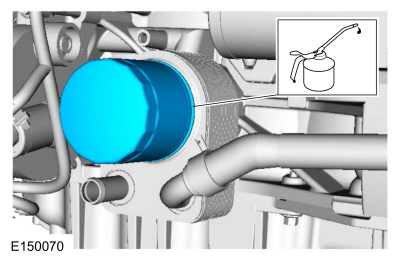

1. Смажьте и установите масляный фильтр двигателя.
   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
   Крутящий момент: 128 фунтов на дюйм (14,5 Нм)

1. Установите передний подрамник.
   См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).


1. 1. Установите выпускную трубку ТК и затяните хомуты.
      Крутящий момент: 44 фунта на дюйм (5 Нм)
   2. Установите гайки.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)

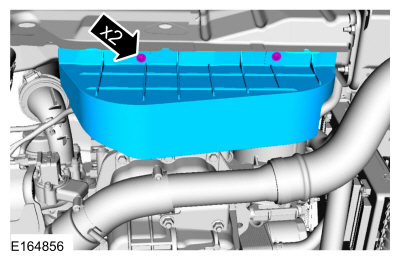

1. Установите защитный экран и фиксаторы.

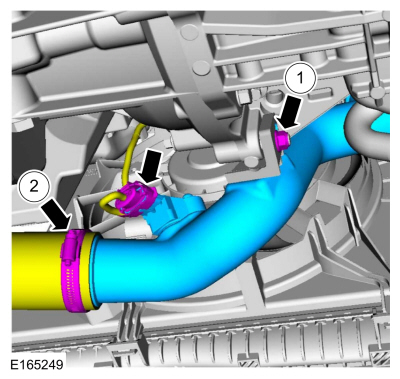

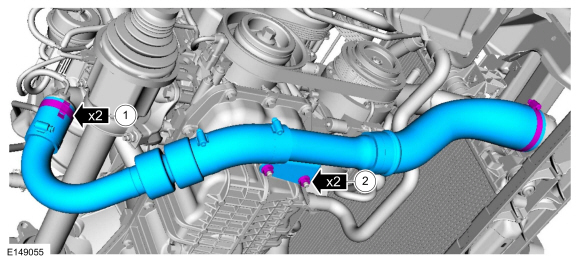

1. 1. Установите выпускную трубу CAC и гайку.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)
   2. Затяните хомут и подсоедините электрический разъем.
      Крутящий момент: 44 фунта на дюйм (5 Нм)

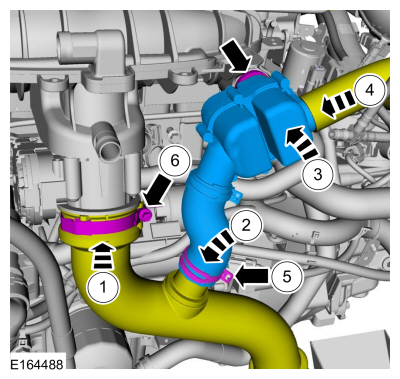

1. Подсоедините шланг корпуса дроссельной заслонки и затяните хомут, установите узел резонатора и хомуты и подсоедините шланг.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
   Крутящий момент: 44 фунта на дюйм (5 Нм)

1. Установите баллон для дегазации.
   См.: Баллон для дегазации (303-03B Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).


1. ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо и прокладку.

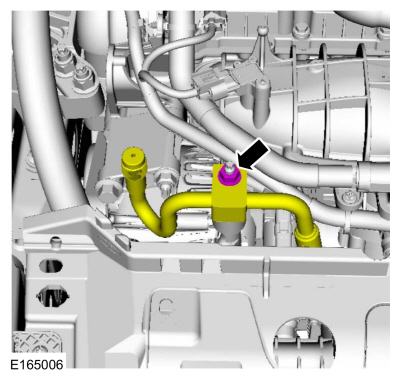

   Используя новое уплотнительное кольцо, подсоедините линию кондиционера и установите гайку.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо и прокладку.

   Используя новое уплотнительное кольцо, подсоедините линию кондиционера и установите гайку.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

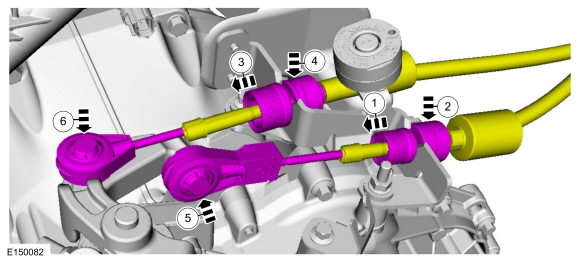

1. Подсоедините тросы рычага селектора от рычагов селектора.


1. Отрегулировать трос переключения передач.
   См.: Регулировка троса переключения передач — 6-ступенчатая механическая коробка передач — B6 (308-06 Внешние органы управления механической коробкой передач — 5-ступенчатая механическая коробка передач Трансмиссия — B5/IB5/6-ступенчатая механическая коробка передач — B6, общая процедуры).

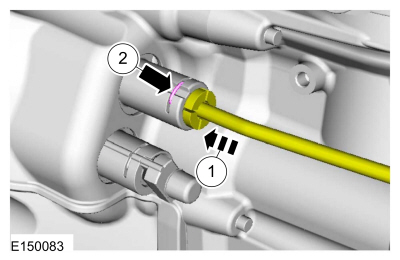

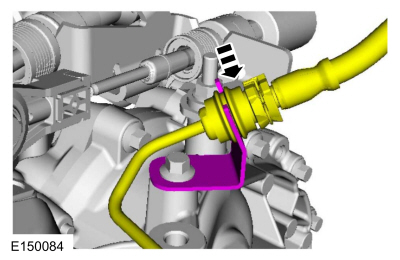

1. Подсоедините трубку подачи рабочей жидкости цилиндра сцепления.

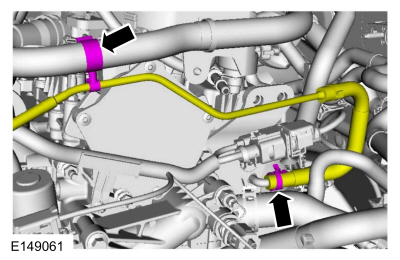

1. Подсоедините трубку к удерживающему зажиму.


1. ПРИМЕЧАНИЕ: Установите шланги, как указано при снятии.

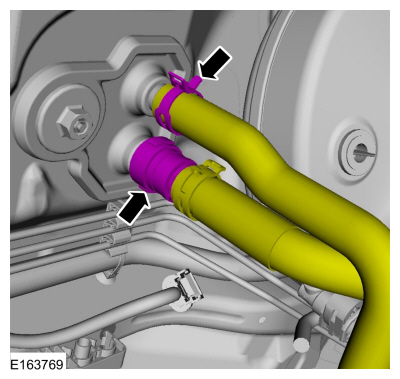

   Подсоедините шланги отопителя.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

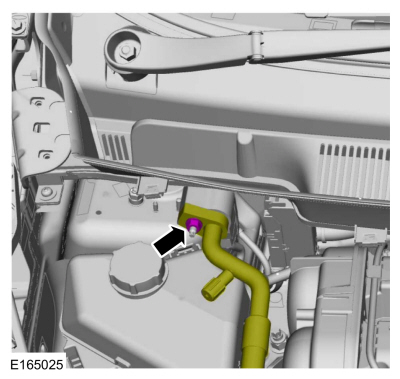

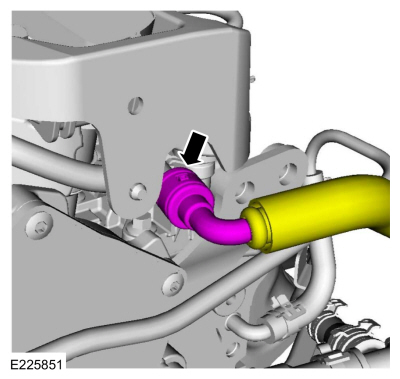

1. Подсоедините трубку охлаждающей жидкости и закрепите фиксатор.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

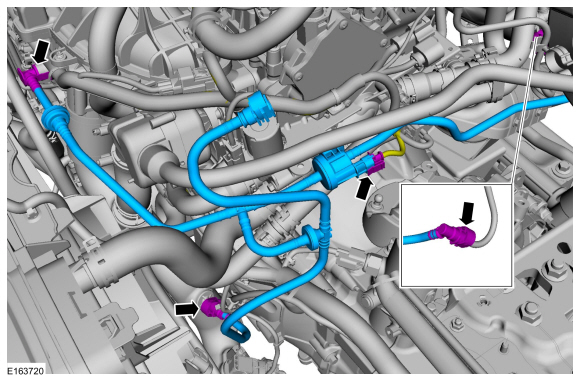

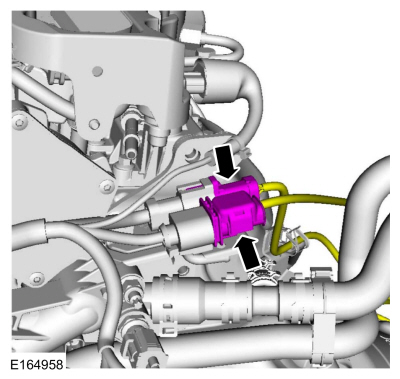

1. Установите сборку топливной испарительной трубки. Подсоедините быстроразъемные соединения и электрический разъем.


1. Транспортные средства ранней сборки, подключите соединение топливной трубки.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. Автомобили поздней сборки, подсоедините соединение топливной трубки.
   См.: Муфты с пружинным замком (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

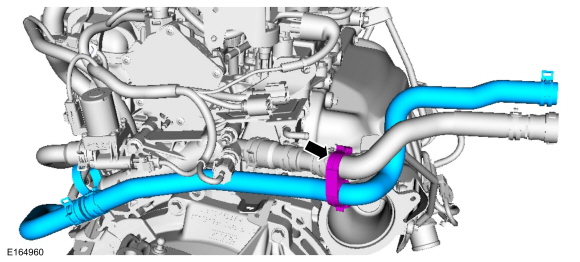

1. Установите шланг охлаждающей жидкости и хомут.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

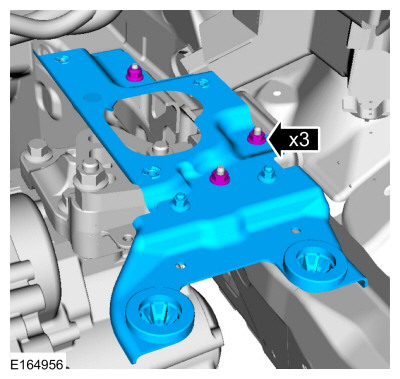

1. Установите кронштейн и гайки.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

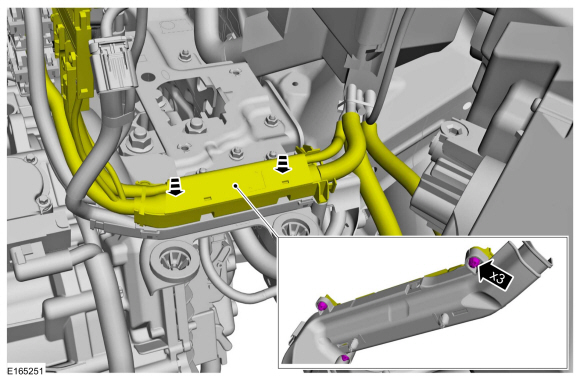

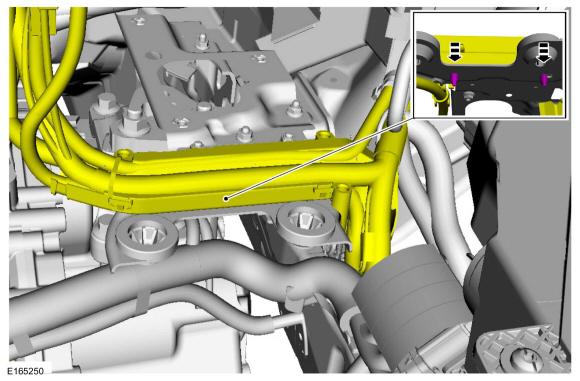

1. Разместите жгут проводов и установите фиксаторы.


1. Разместите жгут проводов и установите фиксаторы.

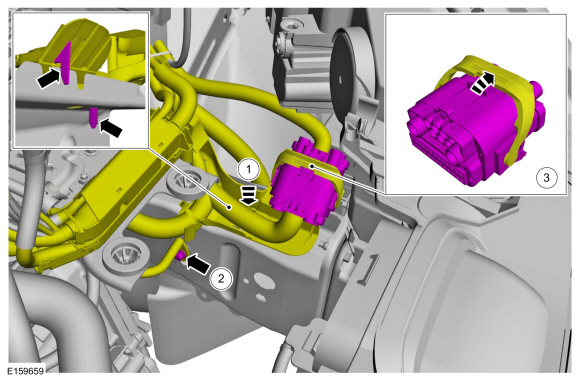

1. • Расположите жгут проводов и закрепите фиксаторы.

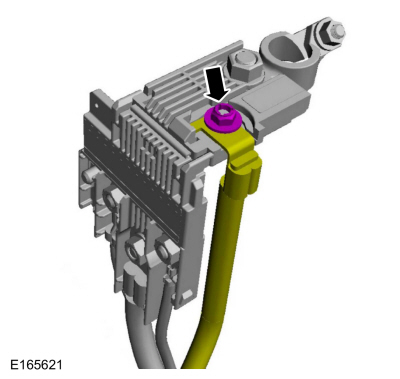

   • Расположите заземляющий провод и установите болт.
     Крутящий момент: 115 фунтов на дюйм (13 Нм)
   • Подсоедините электрический разъем.


1. Установите проволоку и гайку.
   Крутящий момент: 44 фунта на дюйм (5 Нм)

1. Установите крышку клемм аккумуляторной батареи.


1. Установите лоток батареи.
   См.: Батарейный отсек — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-01 Аккумулятор, монтаж и кабели, снятие и установка).

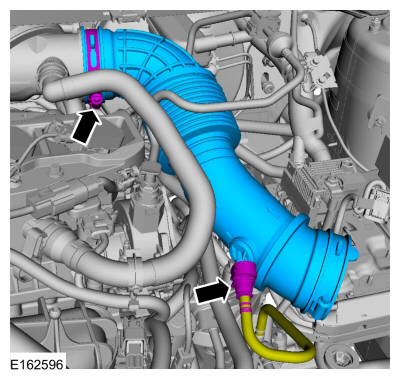

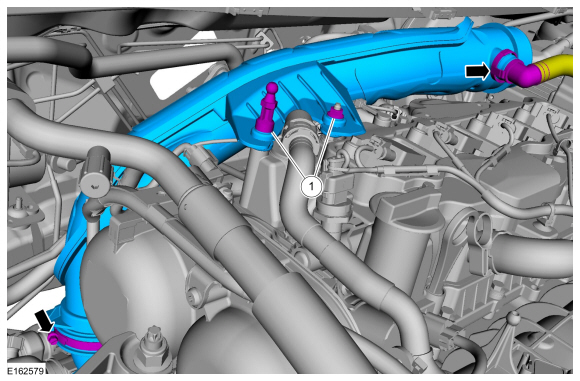

1. 1. Установите воздухозаборную трубу, шпильку внешней крышки двигателя и гайку.
      Крутящий момент: 44 фунта на дюйм (5 Нм)
   2. Затяните зажим. Подсоедините муфту трубки вентиляции картера.
      Крутящий момент: 44 фунта на дюйм (5 Нм)

1. Установите выпускную трубу воздухоочистителя и затяните хомут. Подсоедините быстроразъемную муфту.
   Крутящий момент: 44 фунта на дюйм (5 Нм)

1. Установите воздухоочиститель.
   См.: Воздухоочиститель (303-12B Распределение и фильтрация всасываемого воздуха — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, снятие и установка).

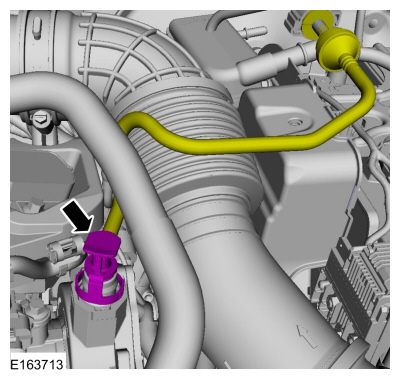

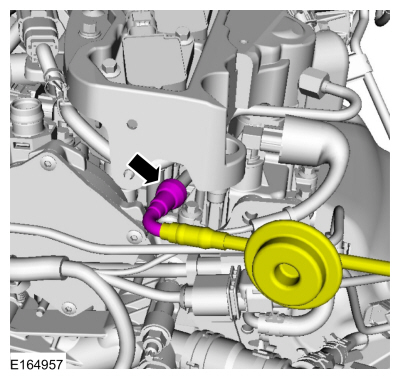

1. Подсоедините муфту впускной трубы вакуумного насоса.


1. Залейте в двигатель чистое моторное масло.
   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)

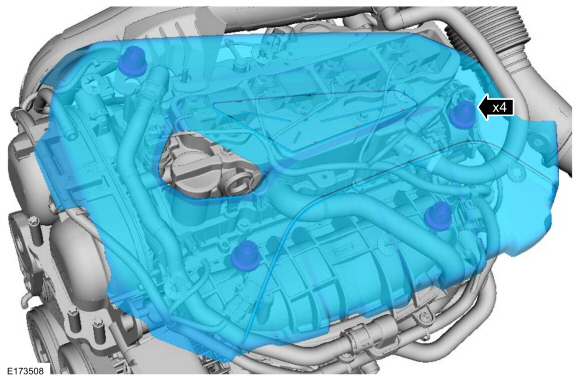

1. Установите внешний кожух двигателя.


1. Заполните систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03B Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, General процедуры).


1. Заполните систему кондиционирования.
   См.: Восстановление системы кондиционирования (A/C), эвакуация. и зарядка (412-00 Система климат-контроля - Общая информация) .


1. Залейте трансмиссионную жидкость.
   См.: Слив и заливка трансмиссии (308-03B Руководство по эксплуатации). Коробка передач — 6-ступенчатая механическая коробка передач — B6, общие процедуры).


1. Прокачайте гидравлическую систему сцепления.
   См.: Прокачка системы сцепления (308-02 Органы управления сцеплением — 5-ступенчатая коробка передач). Механическая коробка передач — B5/IB5/6-ступенчатая механическая коробка передач — B6, общие сведения процедуры).


1. После завершения ремонта выполните процедуру коррекции нейтрального профиля монитора пропусков зажигания.
