Выравнивание входной двери. Общие процедуры

осмотр

1. Проверьте кузов до габаритов передней двери.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).

Корректирование

Все выравнивания

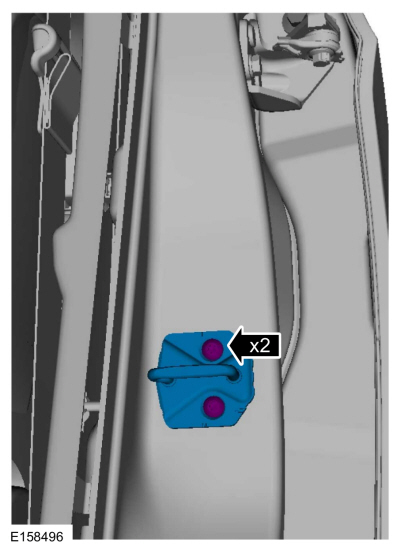

1. Снимите болты и узел ударника.

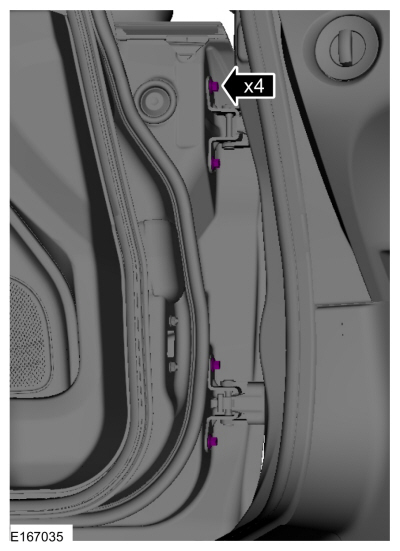

Передняя дверь внутрь и наружу, выравнивание вверх и вниз

1. 1
   Ослабьте болты, чтобы дверь могла двигаться.
   Ослабить: 2 оборота



2. 2
   Отрегулируйте дверь в соответствии со спецификацией.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).



3. 3
   Затяните болты.
   Крутящий момент: 18 фунт-футов (24 Н·м)

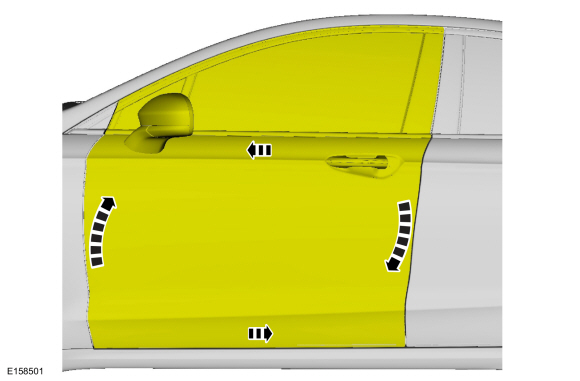

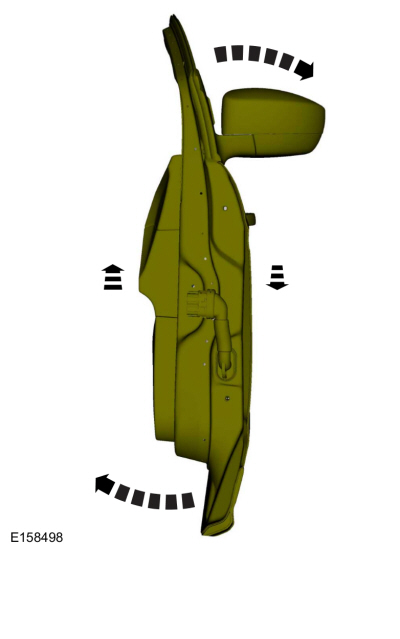

Выравнивание передней двери вперед, назад и по наклону

1. 1

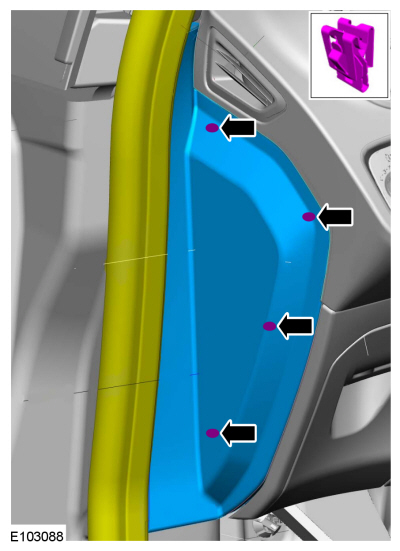

   Отведите уплотнитель передней двери в сторону, освободите защелки и снимите панель отделки панели приборов.



2. 2
   Со стороны пассажира:

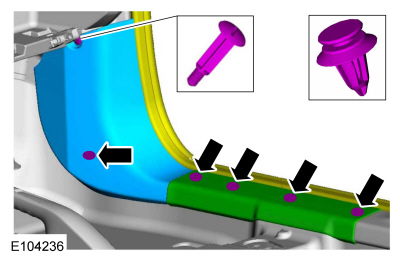

   Отведите уплотнитель передней двери в сторону, снимите кнопки, накладку порога и нижнюю панель отделки капота.



3. 3

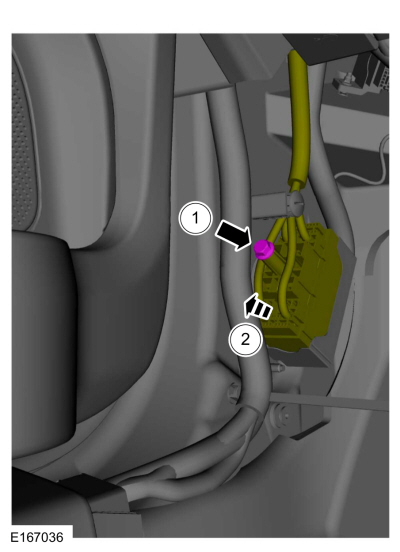

   Со стороны водителя:


   1. Снимите болт.

   2. Отсоедините и отложите электрический разъем в сторону.



4. 4
   Снимите коленную подушку безопасности водителя.
   См.: Коленная подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).
5. 5

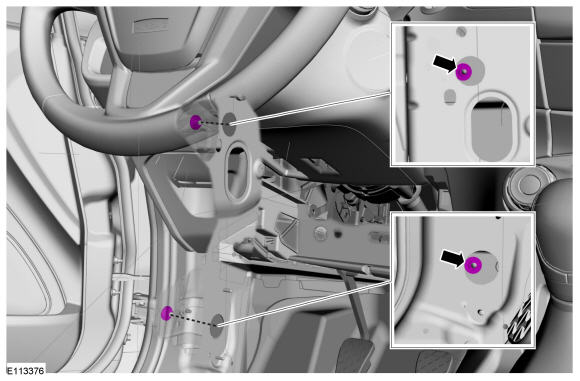

   Со стороны водителя:
   Ослабьте гайки.
   Ослабить: 2 оборота



6. 6
   Со стороны пассажира:

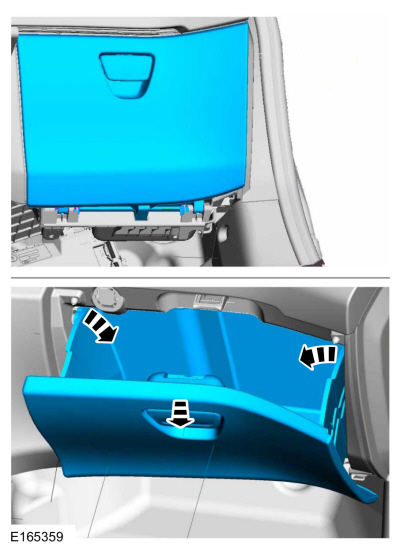

   Освободите фиксаторы и снимите бардачок.



7. 7
   Со стороны пассажира:
   Ослабьте гайки.
   Ослабить: 2 оборота

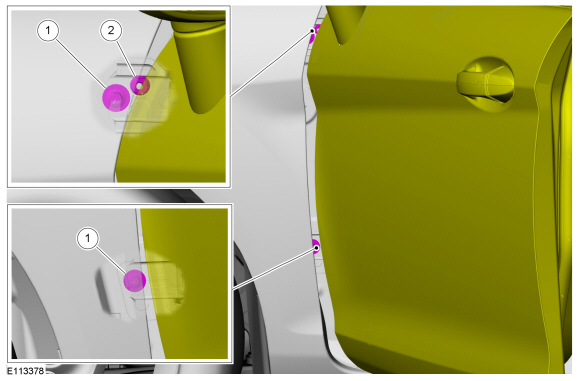

8. 8

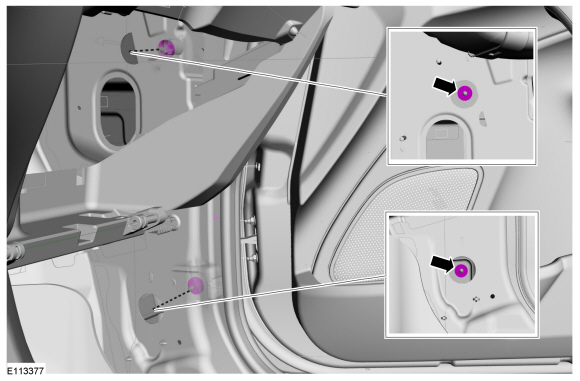

   1. Ослабьте болты.
      Ослабить: 2 оборота

   2. Если есть.
      Ослабьте гайку.
      Ослабить: 2 оборота



9. 9
   Отрегулируйте дверь в соответствии со спецификацией.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).



10. 10
    1. Затяните болты.
       Крутящий момент: 18 фунт-футов (25 Н·м)

    2. Если есть.
       Затяните гайку.
       Крутящий момент: 106 фунтов на дюйм (12 Н·м)



11. 11
    Со стороны водителя:
    Затяните гайки.
    Крутящий момент: 18 фунт-футов (25 Н·м)



12. 12
    Со стороны пассажира:
    Затяните гайки.
    Крутящий момент: 18 фунт-футов (25 Н·м)

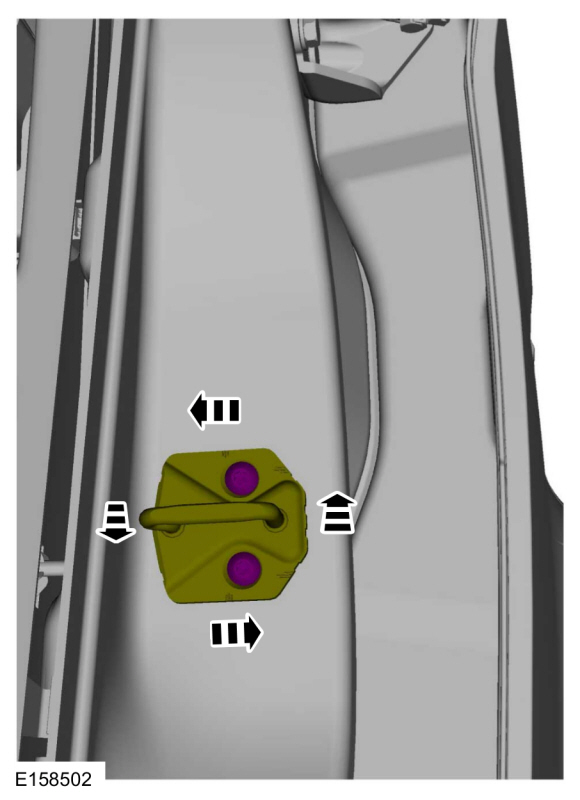

Все выравнивания

1. 1
   Ослабьте болты, чтобы обеспечить движение узла ответной планки.
   Ослабить:
   : 2 оборота



2. 2
   Затяните болты.
   Крутящий момент: 18 фунт-футов (25 Н·м)



3. 3
   Проверьте кузов до габаритов передней двери.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
4. 4
   Установите удаленные компоненты.
