Ford Fiesta: Топливная система — Общая информация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / Проверка давления в топливной системе. Общие процедуры

Специальные инструменты) / Общее оборудование

310-Д009 (Д95Л-7211-А)
Комплект для проверки давления топлива

Проверять

  1. УВЕДОМЛЕНИЕ: Эта проверка давления предназначена для стороны низкого давления топливной системы.

    Сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).

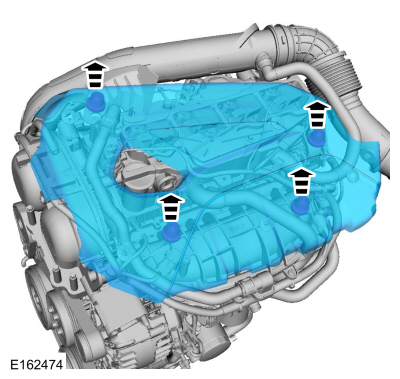

  1. Снимите кожух двигателя.

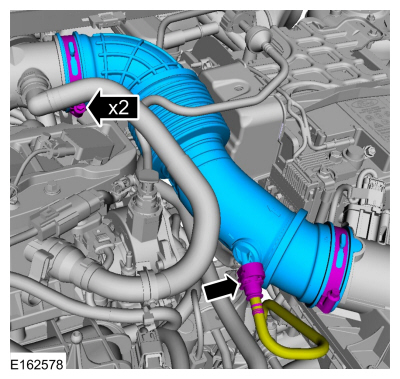

  1. Снимите выпускную трубку воздухоочистителя.
    См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, удаление и Монтаж).
    См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).
  1. ПРИМЕЧАНИЕ: Показана поздняя сборка, аналогична ранняя сборка.

    На автомобилях поздней сборки отсоедините топливную перемычку. подпружиненная муфта между трубой и топливной рампой. На автомобилях ранней сборки, отсоедините быстроразъемную муфту.
    См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).
    См.: Муфты с пружинным замком (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

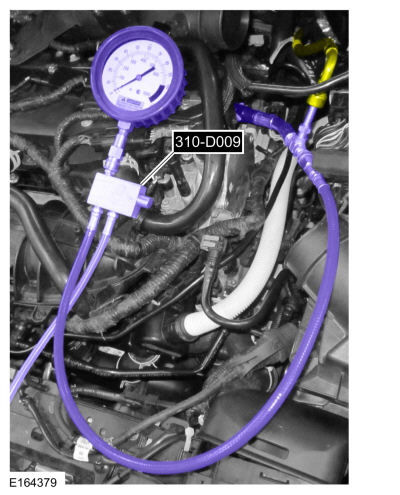

  1. Установите комплект для проверки давления топлива между топливной перемычкой и насосом высокого давления.
    Используйте специальный сервисный инструмент: 310-D009. (Д95Л-7211-А) Комплект для проверки давления топлива.
  1. Установите выпускную трубу воздухоочистителя.
    См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, удаление и Монтаж).
  1. Установить предохранитель реле топливного насоса F11.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
  1. ПРИМЕЧАНИЕ: Выполните визуальное изображение Key ON Engine OFF (KOEO). проверка на наличие утечек топлива перед завершением проверки давления в топливной системе тест.

    ПРИМЕЧАНИЕ: После завершения проверки давления топливной системы, откройте сливной клапан на комплекте для проверки давления топлива и отпустите остатки топлива в подходящую емкость перед снятием инструмента.

    Проверьте давление в топливной системе, чтобы убедиться, что оно находится в пределах указанного диапазона.
    См.: Технические характеристики (Топливная система 310-00B — Общая информация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Технические характеристики).
