Хедлайнер - 5-дверный. Снятие и установка

Материалы

Удаление

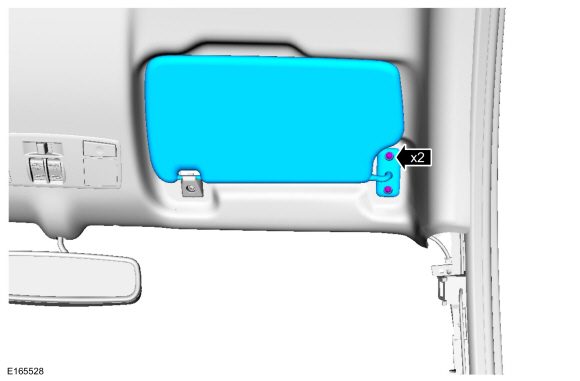

1. 1
   С обеих сторон.
   Снимите фиксаторы и солнцезащитный козырек.

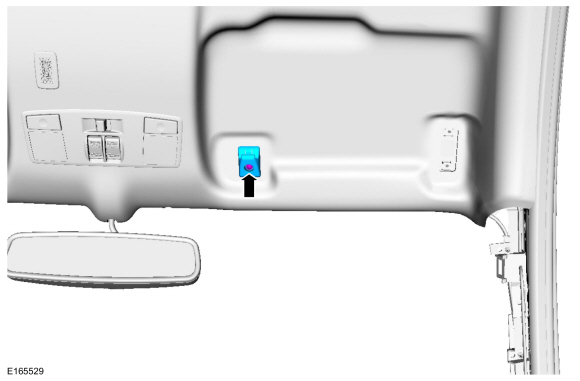

2. 2
   С обеих сторон.
   Снимите фиксатор и клипсу солнцезащитного козырька.



3. 3
   С обеих сторон снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
4. 4
   С обеих сторон снимите панель отделки средней стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
5. 5
   С обеих сторон.

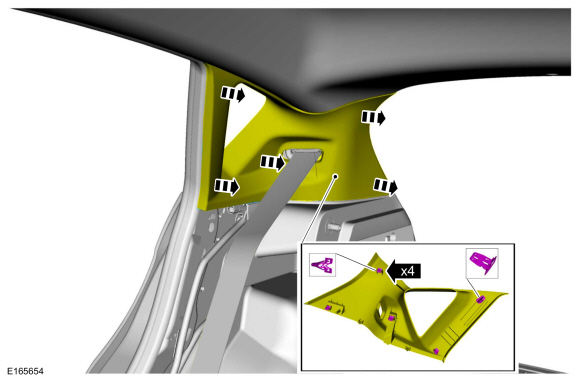

   Освободите защелки и отведите в сторону верхнюю панель отделки задней стойки.



6. 6

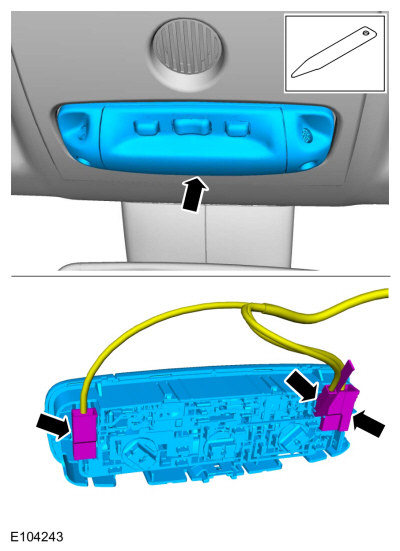

   Освободите фиксаторы, отсоедините электрические разъемы и снимите потолочную консоль.



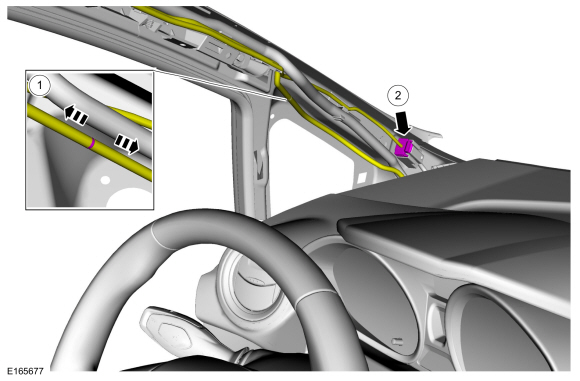

7. 7



   1. УВЕДОМЛЕНИЕ: Заглушите шланг заднего омывателя после отсоединения. Несоблюдение этого требования приведет к повреждению внутренней части из-за жидкости. утечка.

      Отсоедините шланг заднего омывателя и отложите шланг в сторону.

   2. Отсоедините электрический разъем жгута проводов обшивки потолка и отложите жгут проводов в сторону.

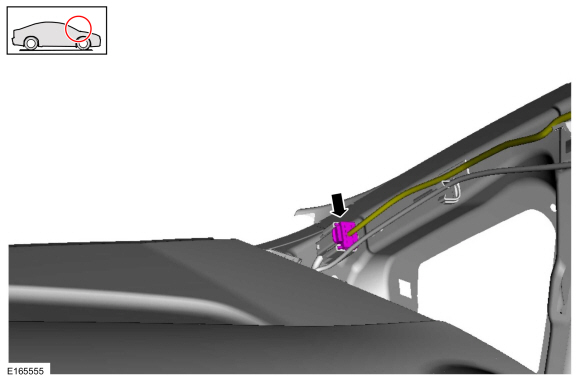

8. 8
   С правой стороны отсоедините электрический разъем жгута проводов обивки потолка.



9. 9
   Если есть.

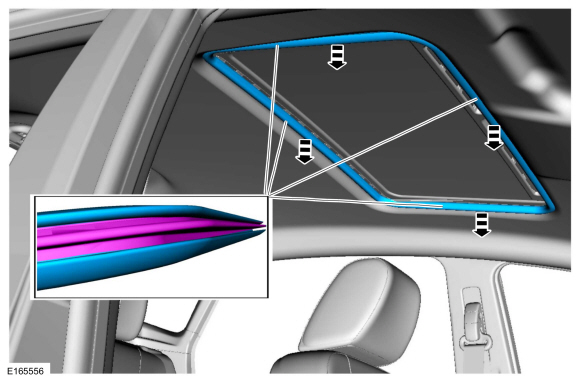

   Снимите уплотнитель панели проема крыши.

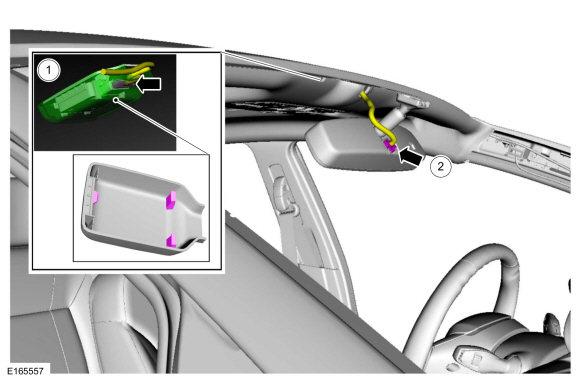

10. 10
    1. Если есть.
       Снимите крышку и отсоедините электрический разъем.

    2. Если есть.
       Отсоедините электрический разъем зеркала заднего вида.



11. 11
    Если есть.
    Отсоедините электрический разъем панели проема крыши.



12. 12

    УВЕДОМЛЕНИЕ: Заглушите шланг заднего омывателя после отсоединения. Несоблюдение этого требования приведет к повреждению внутренней части из-за жидкости. утечка.

    На правой стороне.
    Отсоедините шланг заднего омывателя и отложите шланг в сторону.

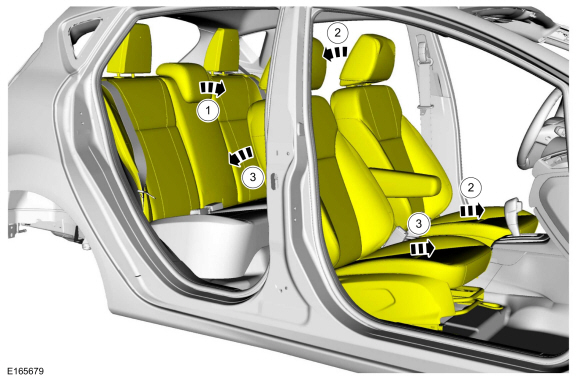

13. 13



    1. Установите спинки задних сидений в сложенное положение.

    2. Установите переднее сиденье со стороны водителя в крайнее переднее и полностью откинутое положение.

    3. Установите переднее сиденье со стороны пассажира в крайнее переднее и полностью откинутое положение.

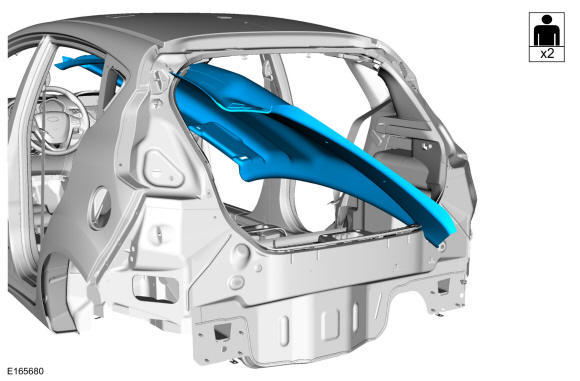

14. 14
    Снимите хедлайнер.



Монтаж

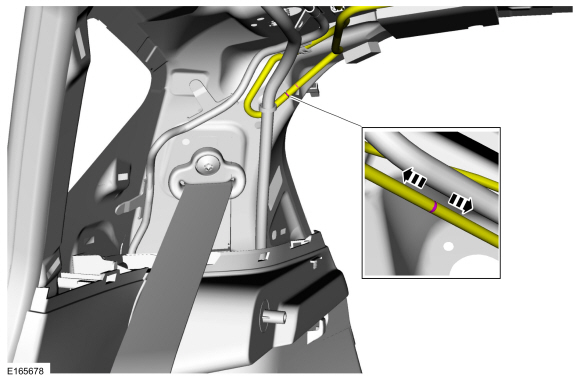

1. 1
   1. Используя ленту, отметьте провод в точках выхода на правильную длину от соединителей обивки потолка к кузову/крыше.

   2. Осторожно снимите жгут проводов с оригинальной обивки потолка.

   3. Используя инструмент для разметки, отметьте новый потолок с помощью места прокладки и выхода жгута проводов от оригинала хедлайнер.

   4. УВЕДОМЛЕНИЕ: Не повредите жгут проводов, срезая лишний клей со жгута проводов.

      Отрежьте и удалите лишний клей со жгута проводов.

   5. Поместите жгут проводов на новый потолок, убедитесь, что ремни имеют достаточную длину для соединения с телом/ соединители кровли в местах крепления ленты ранее. Наклейте ленту на временно удерживайте жгут проводов на обшивке потолка.

   6. Нанесите клей в том же месте, что и заводской клей по всей длине провода подвеска к обшивке потолка, чтобы избежать проблем с NVH.
      Материал: клей для сверхбыстрого ремонта 3M™ / 04747
2. 2
   Для установки выполните процедуру удаления в обратном порядке.
