Трос стояночного тормоза. Снятие и установка

Специальные инструменты) / Общее оборудование

	206-Д002 (Д81Л-1103-А) Датчик, регулировка тормозов
Отвертка с плоской головкой

Удаление

1. 1
   Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).
2. 2
   Снимите контргайку регулировки троса стояночного тормоза.



3. 3
   Ослабьте регулировочную гайку троса стояночного тормоза.



4. 4
   Снимите задние колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
5. 5
   С обеих сторон.

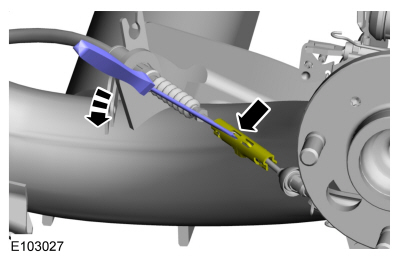

   С помощью отвертки отогните выступы кабельного соединения вверх.
   Используйте общее оборудование: Отвертка с плоской головкой



6. 6
   С обеих сторон.
   Отсоедините тросы заднего стояночного тормоза от кабельных муфт.



7. 7
   С обеих сторон.
   Нажмите внутрь на выступы и отсоедините тросы стояночного тормоза от кронштейнов.



8. 8
   Снимите гайки и поперечную скобу.



9. 9
   Отсоедините изоляторы выхлопной трубы и опустите выхлопную трубу.



10. 10
    Снимите гайки и теплозащитный экран выхлопной трубы.



11. 11
    Отверните гайки и переместите теплозащитный экран выхлопной трубы вперед.



12. 12
    Снимите вилку с эквалайзера, нажмите внутрь на выступы и отсоедините левый и правый кабели от кронштейна.



13. 13



    1. Совместите конец переднего троса с отверстием в эквалайзере.

    2. Поверните оба задних троса вверх.

    3. Отсоедините передний кабель от эквалайзера.



14. 14
    Отсоедините фиксаторы троса стояночного тормоза. Снимите гайки кронштейна и трос стояночного тормоза.



Монтаж

1. 1
   Присоедините держатели троса стояночного тормоза и установите гайки.
   Крутящий момент: 44 фунта на дюйм (5 Н·м)



2. 2
   С обеих сторон.
   Прикрепите тросы заднего стояночного тормоза к кронштейнам.



3. 3
   С обеих сторон.
   Подсоедините тросы заднего стояночного тормоза к кабельным муфтам.



4. 4
   С обеих сторон.

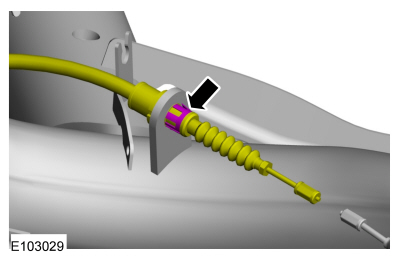

   1. Нажмите на язычки соединительных тросов стояночного тормоза вниз.

   2. Убедитесь, что тросы заднего стояночного тормоза закреплены на штуцере.



5. 5
   Подсоедините трос переднего стояночного тормоза к уравнителю.



6. 6
   Подсоедините тросы заднего стояночного тормоза к кронштейну и установите уравнительную заглушку.



7. 7
   Установите теплозащитный экран выхлопной трубы и установите гайки.



8. 8
   Установите теплозащитный экран выхлопной трубы и гайки.



9. 9
   Поднимите выхлоп и прикрепите изоляторы выхлопа.



10. 10
    Установите поперечную скобу и гайки.
    Крутящий момент: 30 фунт-футов (40 Н·м)



11. 11
    С обеих сторон.
    Снимите тормозные барабаны.



12. 12
    С обеих сторон.
    Используя специальный инструмент, измерьте внутренний диаметр тормозных барабанов.
    Используйте специальный сервисный инструмент: 206-D002. (Д81Л-1103-А) Манометр, регулировка тормозов.



13. 13



    1. Убедитесь, что опоры рычагов стояночного тормоза опираются на тормозные колодки.

    2. Вращайте регуляторы внутрь или наружу по мере необходимости, чтобы получить правильную регулировку.

    3. Используя специальный инструмент, убедитесь, что тормозные колодки правильно отрегулированы. Накладки тормозных колодок должны легко соприкасаться с оружием на специальном инструменте.
       Используйте специальный сервисный инструмент: 206-D002. (Д81Л-1103-А) Манометр, регулировка тормозов.



14. 14
    Установите кабельную стяжку на правую заднюю тормозную колодку и рычаг стояночного тормоза.



15. 15

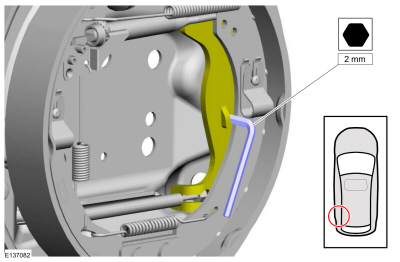

    Установите шестигранный ключ на 2 мм между опорой левого рычага стояночного тормоза и тормозной колодкой.



16. 16
    Затяните регулировочную гайку троса стояночного тормоза, пока шестигранный ключ не упадет.



17. 17
    Разрежьте и снимите кабельную стяжку.



18. 18
    С обеих сторон.
    Установите тормозные барабаны.



19. 19
    Включите стояночный тормоз, считая положения, пока достигнуто 11-е место. Отпустите стояночный тормоз и повторите 4 раза.



20. 20



    1. Убедитесь, что стояночный тормоз отпущен.

    2. Ослабьте регулировочную гайку троса стояночного тормоза.



21. 21
    С обеих сторон.
    Снимите тормозные барабаны.



22. 22
    Установите кабельную стяжку на правую заднюю тормозную колодку и рычаг стояночного тормоза.



23. 23
    Установите шестигранный ключ на 2 мм между опорой левого рычага стояночного тормоза и тормозной колодкой.



24. 24
    Затяните регулировочную гайку троса стояночного тормоза, пока шестигранный ключ не упадет.



25. 25
    Разрежьте и снимите кабельную стяжку.



26. 26
    С обеих сторон.
    Установите тормозные барабаны.



27. 27
    Установите колеса и шины.
    См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
28. 28
    Установите стопорную гайку регулировки стояночного тормоза.



29. 29
    Установите напольную консоль.
    См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).
