Ford Fiesta: дополнительная удерживающая система / точечный тест — DTC: GG. Диагностика и тестирование

Форд Фиеста 2014 - 2019 Руководство по ремонту / Кузов и краска / Дополнительная удерживающая система / Pinpoint Test - DTC: GG. Диагностика и тестирование

Б0061:11, Б0061:12, Б0061:13, Б0061:64


Информацию о схемах и разъемах см. в ячейке 46 электрических схем.

Нормальная работа и неисправности

Датчик натяжения ремня (BTS) работает совместно с OCS. OCS интерпретирует сигнал переменного напряжения, поступающий от датчика натяжения ремня Датчик (BTS) для определения возможного присутствия детского сиденья в салоне автомобиля. сиденье переднего пассажира. Выходное напряжение датчика натяжения ремня (BTS) пропорциональна величине натяжения, приложенного к датчику ремень: отсутствие натяжения ремня вызывает низкое напряжение (примерно 0,95 вольт), а высокое натяжение ремня приводит к высокому напряжению. (примерно 3,8 вольта) для возврата в OCSM.

OCSM контролирует датчик натяжения ремня (BTS) и связанные цепи на наличие следующих неисправностей:

  • Сопротивление вне диапазона
  • Неожиданное напряжение
  • Короткое замыкание на землю
  • Неисправность датчика натяжения ремня (BTS) (часть пряжки ремня безопасности правого переднего пассажира)

При обнаружении неисправности OCSM сохраняет DTC B0061:11, B0061:12, B0061:13 или B0061:64 в памяти и отправляет сообщение на RCM через HS-CAN2 указывает на наличие неисправности OCSM. При получении этого сообщение, RCM устанавливает DTC B00A0:09 и отправляет сообщение на IPC, чтобы включить сигнализатор подушки безопасности.


Условия срабатывания неисправности DTC


код неисправности Описание Условия срабатывания отказа
B0061:11 Датчик натяжения ремня безопасности пассажира: короткое замыкание на массу Неисправность отображается, когда OCSM измеряет напряжение ниже заданного порога натяжения ремня Сигнальная цепь датчика (BTS). Обрыв датчика натяжения ремня (BTS) VREF цепь также может установить этот DTC.
B0061:12 Датчик натяжения ремня безопасности пассажира: короткое замыкание на аккумулятор Неисправность отображается, когда OCSM измеряет напряжение выше заданного порога натяжения ремня Сигнальная цепь датчика (BTS). Обрыв датчика натяжения ремня (BTS) возвращается цепь также может установить этот DTC.
B0061:13 Датчик натяжения ремня безопасности пассажира: обрыв цепи Неисправность указывается, когда OCSM обнаруживает обрыв в цепи датчика натяжения ремня (BTS).
B0061:64 Датчик натяжения ремня безопасности пассажира: недостоверность сигнала Неисправность отображается, когда ремень безопасности пассажира отстегнут, а OCSM измеряет напряжение в сигнальной цепи датчика натяжения ремня (BTS) больше, чем максимальное напряжение, возвращаемое во время нормального датчика операция.

Возможные источники

  • Проводка, клеммы или разъемы
  • Датчик натяжения ремня безопасности (BTS) (часть пряжки ремня безопасности правого переднего пассажира)
  • ОССМ

Визуальный осмотр и предварительная диагностика

  • Осмотрите пряжку ремня безопасности пассажира или датчик натяжения ремня (BTS) на наличие повреждений.
  • Осмотрите жгут проводов подушки пассажирского сиденья на наличие повреждений.
  • Осмотрите разъем OCSM или датчика натяжения ремня (BTS) на предмет ослабления или повреждения.
  • Осмотрите OCSM на наличие повреждений.

ТОЧНЫЙ ТЕСТ A: B0061:11, B0061:12, B0061:13, B0061:64
ПРИМЕЧАНИЕ: Большинство неисправностей связано с проблемами разъема и/или проводки. Проведите тщательный осмотр и проверку, прежде чем приступить к точный тест.
ПРИМЕЧАНИЕ: Только отключить или снова подключить SRS компонентов, когда это указано на шаге точечного тестирования. Несоблюдение этого указания может привести к неправильной диагностике СРС.
ПРИМЕЧАНИЕ: Всегда проверяйте правильность SRS. компонент устанавливается. Детали, выпущенные для других автомобилей, могут несовместимы, даже если они кажутся физически похожими. Проверьте часть номер, указанный в каталоге запчастей Ford, чтобы убедиться, что компонент устанавливается. Если установлен неправильный компонент SRS, могут быть установлены диагностические коды неисправностей (DTC).
ПРИМЕЧАНИЕ: Перед передачей автомобиля клиенту система SRS должна быть полностью исправна и исправна.
A1 ПОЛУЧИТЬ OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПОЛЬЗОВАТЕЛЕЙ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.
    СМ.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку OCSM.

Был ли код DTC B0061:11, B0061:12, B0061:13 или B0061:64 получен по запросу во время самопроверки?
Да Эта неисправность не может быть устранена до тех пор, пока она не будет устранена и код DTC больше не будет извлекаться по запросу во время самопроверки.
Для DTC B0061:11 ПЕРЕЙДИТЕ к A2
Для DTC B0061:12 ПЕРЕЙДИТЕ к A5
Для DTC B0061:13 ПЕРЕЙДИТЕ к A7
Для DTC B0061:64 ПЕРЕЙДИТЕ к A9
Нет Это прерывистая ошибка, если она присутствует только в виде CMDTC. ПЕРЕЙДИТЕ к A12

A2 ПРОВЕРЬТЕ ДАТЧИК НАТЯЖЕНИЯ РЕМНЯ (BTS)

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает OCSM, вызвав другую неисправность. Если сообщение о неисправности изменения, это указывает на то, что OCSM работает правильно и не является источник неисправности.

  • Зажигание ВЫКЛ.
  • Отсоедините датчик натяжения ремня (BTS) C3238 .
  • С помощью диагностического сканера выполните самопроверку OCSM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправности (DTC) при отсоединенном датчике натяжения ремня (BTS), Обрыв цепи обычно устраняется. Датчик натяжения ремня (BTS) имеет общий разъем с выключателем замка ремня безопасности пассажира и, как В результате неисправность цепи выключателя замка ремня безопасности пассажира также будет присутствует в РКМ.

Был ли код DTC B0061:11 извлечен по требованию во время самопроверки?
Да ПЕРЕЙТИ к A3
Нет УСТАНОВИТЕ новый замок ремня безопасности переднего пассажира.
СМ.: Пряжка переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
ПЕРЕЙДИТЕ к A13

A3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS) НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ИЛИ ВМЕСТЕ

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

  • Зажигание ВЫКЛ.
  • Отключить ОССМ C3159 .
  • Мера:

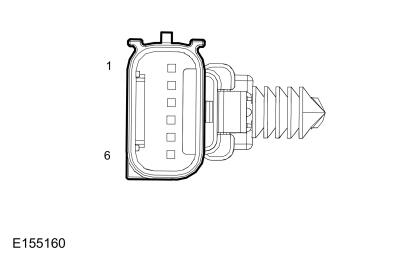

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3238-1 Земля
  • Мера:

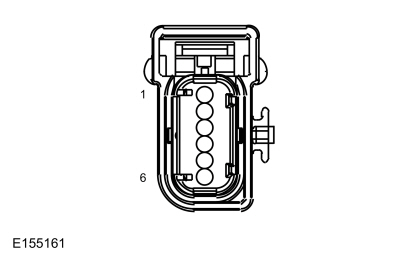

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3238-1 C3238-3

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на А4
Нет ОТРЕМОНТИРУЙТЕ цепь(и).
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A13

A4 ПРОВЕРЬТЕ ЦЕПЬ VREF ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS) НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3159-5 C3238-3

Сопротивление меньше 0,5 Ом?
Да ПЕРЕЙТИ к A11
Нет ОТРЕМОНТИРУЙТЕ цепь.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A13

A5 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS) НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отключение боковой подушки безопасности пассажира (встроенной) C337 .
  • Отсоедините датчик натяжения ремня (BTS) C3238 .
  • Отключить ОССМ C3159 .
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    Ссылаться на: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) Дополнительная удерживающая система, общие процедуры).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3159-6 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A13
Нет ПЕРЕЙТИ к A6

A6 ПРОВЕРЬТЕ ЦЕПЬ МАССА ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS) НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отключить РКМ C310A и C310B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3238-2 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A10
Нет ОТРЕМОНТИРУЙТЕ цепь.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A13

A7 ПРОВЕРЬТЕ ДАТЧИК НАТЯЖЕНИЯ РЕМНЯ (BTS)

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает OCSM, вызвав другую неисправность. Если сообщение о неисправности изменения, это указывает на то, что OCSM работает правильно и не является источник неисправности.

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отключение боковой подушки безопасности пассажира (встроенной) C337 .
  • Отсоедините датчик натяжения ремня (BTS) C3238 .
  • Подключите плавкую перемычку:
    Нажмите, чтобы отобразить соединители
    Ведущий 1 Измерение/действие Ведущий 2
    C3238-1 C3238-3
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    Ссылаться на: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) Дополнительная удерживающая система, общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку OCSM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправностей (DTC) с замыканием цепей датчика натяжения ремня (BTS) вместе обычно устраняется замыкание на землю. Пояс Датчик натяжения (BTS) имеет общий разъем с ремнем безопасности пассажира. выключатель пряжки и, как следствие, выключатель пряжки пассажирского ремня безопасности неисправность цепи также будет присутствовать в RCM.

Изменился ли код неисправности по требованию с B0061:13 на B0061:11?
Да УСТАНОВИТЕ новый замок ремня безопасности переднего пассажира.
СМ.: Пряжка переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
ПЕРЕЙДИТЕ к A13
Нет ПЕРЕЙТИ к A8

A8 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS) НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить ОССМ C3159 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3238-1 C3159-6

Сопротивление меньше 0,5 Ом?
Да ПЕРЕЙТИ к A10
Нет ОТРЕМОНТИРУЙТЕ цепь.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A13

A9 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS) НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЦЕПЬ VREF ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS)

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

  • Зажигание ВЫКЛ.
  • Отключить ОССМ C3159 .
  • Отсоедините датчик натяжения ремня (BTS) C3238 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3238-1 C3238-3

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к A10
Нет ОТРЕМОНТИРУЙТЕ цепи.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A13

A10 ПРОВЕРЬТЕ ВЫХОД НАПРЯЖЕНИЯ ДАТЧИКА НАТЯЖЕНИЯ РЕМНЯ (BTS)
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Соединять ОССМ C3159 .
  • Отключение боковой подушки безопасности пассажира (встроенной) C337 .
  • Подключите плавкие перемычки:
    Ведущий 1 Измерение/действие Ведущий 2
    C3238, контакт 3, сторона жгута C3238, контакт 3, сторона компонентов
    C3238, контакт 2, сторона жгута C3238, контакт 2, сторона компонентов
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    Ссылаться на: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) Дополнительная удерживающая система, общие процедуры).
  • Зажигание включено.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3238, контакт 1, сторона компонентов Земля

Изменяется ли напряжение примерно от 0,95 вольта без приложения напряжения к датчику примерно до 3,8 вольт с Полное натяжение приложено к датчику?
Да СНИМИТЕ плавкие перемычки и ПЕРЕЙДИТЕ к A11.
Нет СНИМИТЕ плавленые перемычки и УСТАНОВИТЕ новую пряжку ремня безопасности переднего пассажира.
СМ.: Пряжка переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
ПЕРЕЙДИТЕ к A13

A11 ПОДТВЕРДИТЕ OCSM (МОДУЛЬ СИСТЕМЫ КЛАССИФИКАЦИИ ПОЛЬЗОВАТЕЛЕЙ) ВИНА

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

ПРИМЕЧАНИЕ: Убедитесь, что все компоненты OCS, электрические разъемы SRS и модуль RCM электрические разъемы подключаются перед проведением самотестирования. В противном случае будут записаны диагностические коды неисправностей (DTC).

  • Зажигание ВЫКЛ.
  • Перед повторным подключением любого ранее отключенного компонента SRS:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для выталкиваемых, незакрепленных или раздвинутых клемм и незакрепленных или перетертые соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, порезов или проколов проводов.
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Соединять ОССМ C3159 (если ранее был отключен).
  • Подсоедините датчик натяжения ремня (BTS) C3238 (если ранее он был отсоединен).
  • Если ранее было указано отсоединить боковую подушку безопасности пассажира (встроенную) C337, отключите питание SRS.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Подключение боковой подушки безопасности пассажира (встроенной) C337 .
  • Если ранее было указано отключить питание SRS, повторно включите SRS. Не подтверждайте SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку OCSM.

Был ли исходный код неисправности получен по запросу во время самопроверки?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый датчик OCS.
СМ.: Датчик системы классификации пассажиров (OCS) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
ПЕРЕЙДИТЕ к A13
Нет В процессе диагностики неисправности состояние стало прерывистым. Не устанавливайте новые компоненты SRS. в это время. Компоненты SRS следует устанавливать только по указанию сделайте это в пинпойнт-тесте. ПЕРЕЙДИТЕ к A12

A12 ПРОВЕРЬТЕ ПЕРИОДИЧЕСКУЮ НЕИСПРАВНОСТЬ

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

  • Зажигание ВЫКЛ.
  • Отсоедините датчик натяжения ремня (BTS) C3238 .
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для незакрепленных или раздвинутых клемм и незакрепленных или изношенных проводов соединения на терминалах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, порезов или проколов проводов.
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Подключить датчик натяжения ремня (BTS) C3238 .
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку OCSM.

Был ли код DTC B0061:11, B0061:12, B0061:13 или B0061:64 получен по запросу во время самопроверки?
Да Состояние неисправности теперь присутствует. Эта ошибка не может быть устранена до тех пор, пока это исправлено, и DTC больше не извлекается по запросу во время Самооценочный тест.
Для DTC B0061:11 или B0061:1A ПЕРЕЙДИТЕ к A2
Для DTC B0061:12 ПЕРЕЙДИТЕ к A5
Для DTC B0061:13 ПЕРЕЙДИТЕ к A7
Для DTC B0061:64 ПЕРЕЙДИТЕ к A9
Нет ПРОВЕРЬТЕ причины перемежающейся неисправности. ПЫТАТЬСЯ воссоздать серьезную неисправность, согнув жгут проводов и запустив частое зажигание. АКТИВИРУЙТЕ другую систему в том же жгуте проводов. Делать в настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливать только SRS компоненты, когда это указано в точечном тесте. РЕМОНТ любой обнаружены периодически возникающие опасения. ПЕРЕЙДИТЕ к A13

A13 ПРОВЕРЬТЕ ДОПОЛНИТЕЛЬНУЮ SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

  • Зажигание ВЫКЛ.
  • Если ранее было указано отсоединить боковую подушку безопасности пассажира (встроенную) C337, отключите питание SRS.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Снова подключите все компоненты SRS (если они были ранее отключены).
  • Если ранее было указано отключить питание SRS, повторно включите SRS. Не подтверждайте SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • ПРИМЕЧАНИЕ: При выборе Restraints в меню Self Test коды DTC извлекаются из RCM, OCSM и, при наличии, BECMB. С помощью диагностического сканера выполните Ограничения Самооценочный тест.

Извлекаются ли какие-либо диагностические коды неисправности (DTC) RCM, OCSM и/или BECMB по требованию во время самопроверки?
Да Не удаляйте никакие диагностические коды неисправностей (DTC) пока не будут устранены все диагностические коды неисправностей (DTC).
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).
Нет Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.


Тест Pinpoint - DTC: FF. Диагностика и тестирование

U3003:16 и U3003:17 Информацию о схемах и разъемах см. в ячейке 46 электрических схем. ПРИМЕЧАНИЕ: Диагностические коды неисправностей (DTC) U3003:16 и U3003:17 могут установить, если автомобиль недавно запускался от внешнего источника, аккумулятор был недавно заряжен или аккумулятор разрядился...

Тест Pinpoint - DTC: HH. Диагностика и тестирование

B00C2:11 и B00C2:12 Информацию о схемах и разъемах см. в ячейке 46 электрических схем. Нормальная работа и неисправности Датчик натяжения ремня (BTS) работает совместно с OCS ...

Дополнительная информация:

Ford Fiesta 2014 - 2019 Руководство по техническому обслуживанию: Брызговики крыльев. Снятие и установка


Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. Снимите колесо и шину. См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка). Если есть. Снимите фиксаторы и брызговик...

Руководство по обслуживанию Ford Fiesta 2014 - 2019: Предупреждающие звуковые сигналы - Работа системы и описание компонентов. Описание и работа


Работа системы Схема системы Элемент Описание 1 HS-CAN 2 МС-CAN 3 Звонок Belt-Minder® 4 Звонок приоткрытой двери 5 Фары на звонке 6 Звонок при включении зажигания 7 Звук стояночного тормоза 8 Звук ремня безопасности 9 Сигнал поворота на тик-так тон 10 Замок зажигания (без..

Категории

Тормозной барабан. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
Снимите колесо и шину.
См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

читать далее

Каталог запчастей к Ford Fiesta
