Ford Fiesta: Бамперы / Накладка на задний бампер. Снятие и установка

Удаление

Все автомобили

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показан 5-дверный, 4-дверный аналогично.

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).

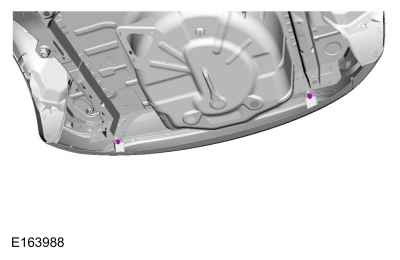

1. Снимите винты.


4-дверный

1. Снимите задний фонарь в сборе.
   См.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).


5-дверный

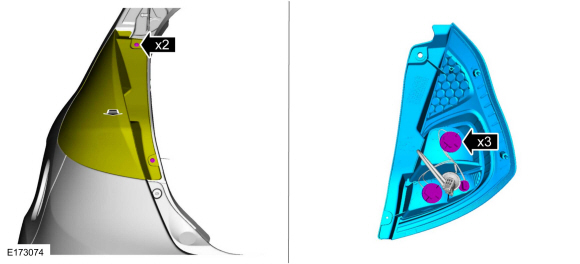

1.
   Снимите задний фонарь в сборе.

   • Выверните винты и установите задний фонарь в сборе.

   • Освободите держатели ламп заднего фонаря в сборе.


Все автомобили

1. ПРИМЕЧАНИЕ: С каждой стороны.

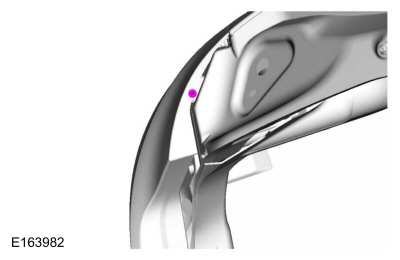

   Снимите кожух заднего бампера со штифтовым фиксатором монтажного кронштейна кожуха заднего бампера.


1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


4-дверный

1. ПРИМЕЧАНИЕ: Если есть.

   ПРИМЕЧАНИЕ: С каждой стороны.

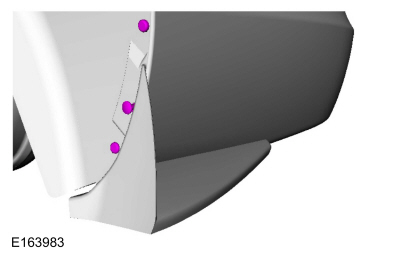

   Снимите штифтовые фиксаторы заднего брызговика.


1. ПРИМЕЧАНИЕ: Если есть.

   ПРИМЕЧАНИЕ: С каждой стороны.

   Освободите фиксаторы и снимите задний брызговик.


1. ПРИМЕЧАНИЕ: С каждой стороны.

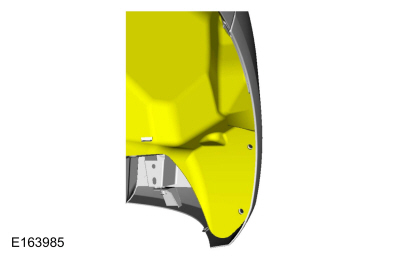

   Отложите подкрылок заднего крыла в сторону.


5-дверный

1. ПРИМЕЧАНИЕ: С каждой стороны.

   Выверните винты и отложите подкрылок заднего крыла в сторону.


Все автомобили

ПРИМЕЧАНИЕ: Показан 5-дверный, 4-дверный аналогично.

1. ПРИМЕЧАНИЕ: Если есть.

   Отсоедините электрический разъем жгута проводов заднего бампера.


1. ПРИМЕЧАНИЕ: С каждой стороны.

   Отверните болт крепления крышки заднего бампера к кронштейну крышки бампера.

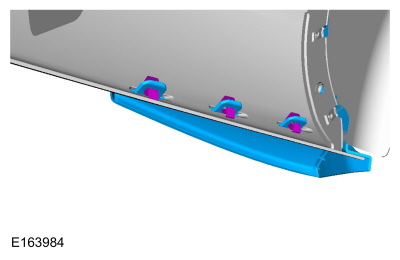

1. Снимите нижние штифтовые фиксаторы облицовки заднего бампера.


1. Освободите зажимы с каждой стороны и снимите кожух заднего бампера.


1. Осмотрите кронштейны кожуха бампера. При необходимости установите новые кронштейны облицовки бампера.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
