Ford Fiesta: ручки, замки, защелки и системы входа / Замок задней двери. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Показана правая сторона, левая аналогична.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

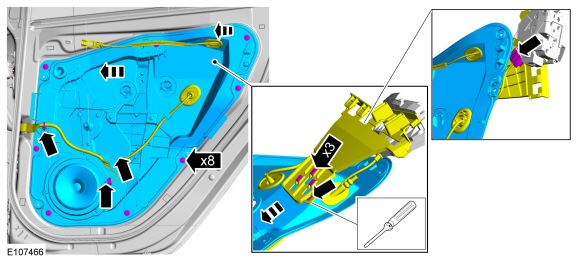

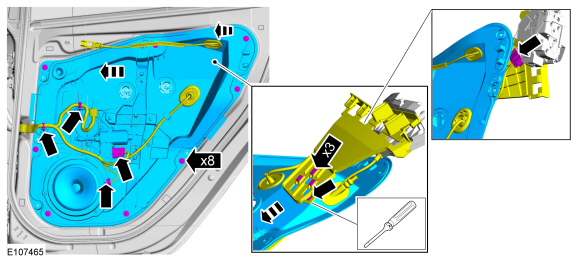

1. Снимите панель обшивки задней двери.
   См.: Панель обивки задней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).

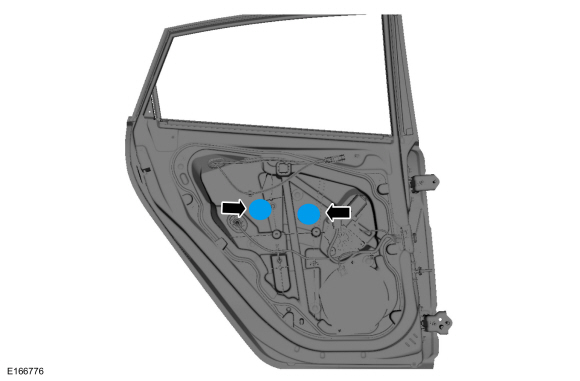

1. Снимите крышки клейкой ленты.


Автомобили с ручными стеклоподъемниками

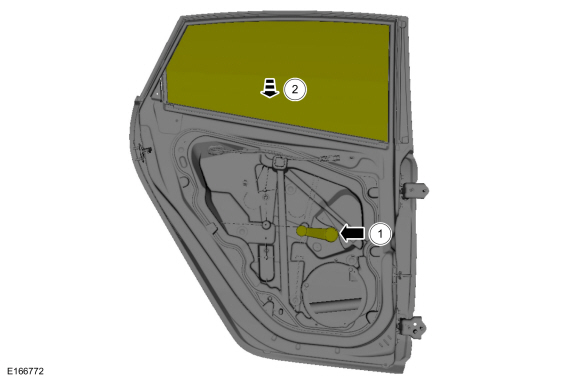

1.
   Опустите стекло задней двери.

   1. Частично установите ручку стеклоподъемника.

   2. Опустите стекло задней двери.


Автомобили с электрическими стеклоподъемниками

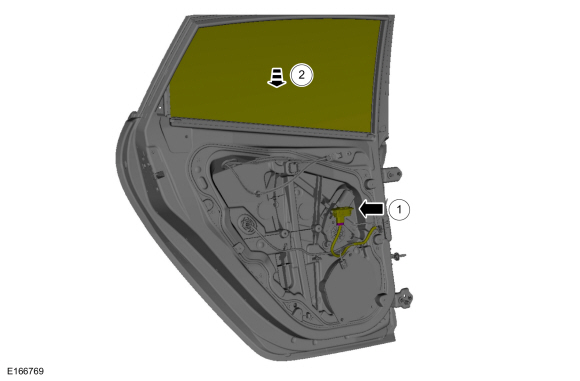

1.
   Опустите стекло задней двери.

   1. Частично установите переключатель управления стеклоподъемником задней двери.

   2. Опустите стекло задней двери.


Все автомобили

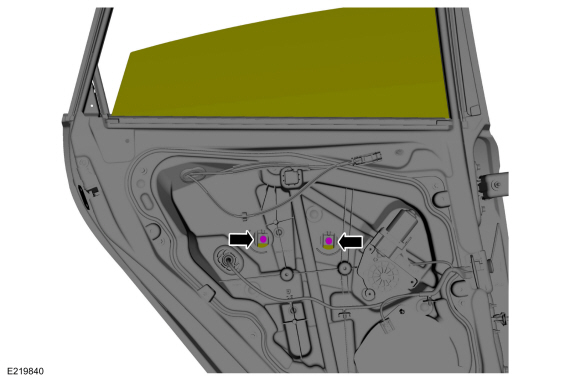

1. Снимите болты со стекла задней двери.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

Автомобили с ручными стеклоподъемниками

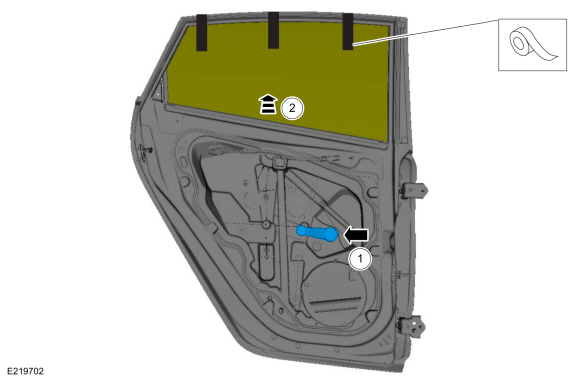

1.
   Поднимите стекло задней двери и закрепите его скотчем.

   1. Снимите ручку стеклоподъемника передней двери.

   2. Поднимите стекло передней двери и закрепите его скотчем.


1. Снимите держатель задней двери.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

Автомобили с электрическими стеклоподъемниками

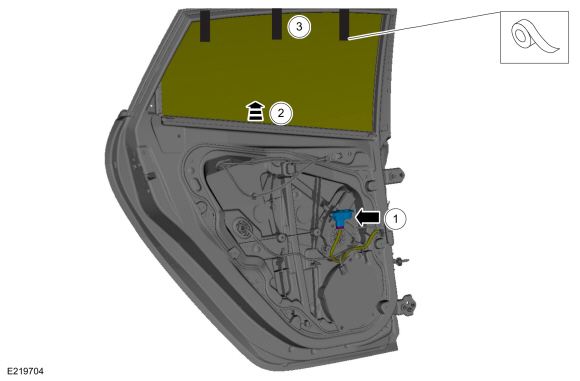

1.
   Поднимите стекло задней двери и закрепите его скотчем.

   1. Снимите переключатель управления стеклоподъемником задней двери.

   2. Поднимите стекло задней двери.

   3. Закрепите стекло задней двери скотчем.


1. Снимите держатель задней двери.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

Все автомобили

1. См.: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).


1.

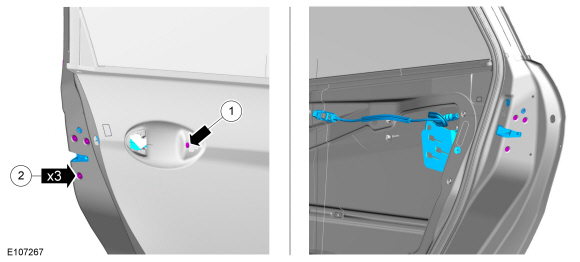

   Снимите защелку задней двери.

   1. Выверните винт из усилителя наружной ручки задней двери.

   2. Снимите фиксаторы с замка задней двери и снимите замок задней двери.
      Крутящий момент: 71 фунт на дюйм (8 Нм)

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

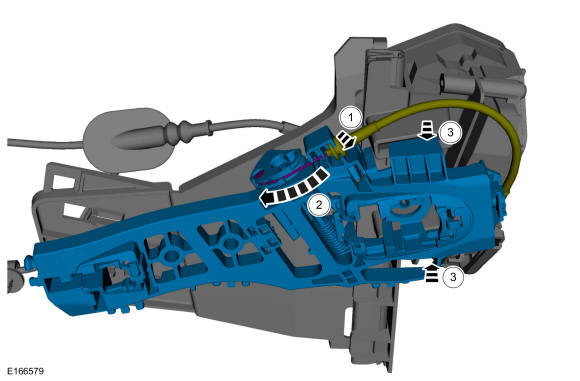

   Снимите усилитель наружной ручки задней двери.

   1. Отсоедините трос от усилителя внешней ручки задней двери.

   2. Снимите кабельную проушину с усилителя внешней ручки задней двери.

   3. Снимите усилитель наружной ручки задней двери.

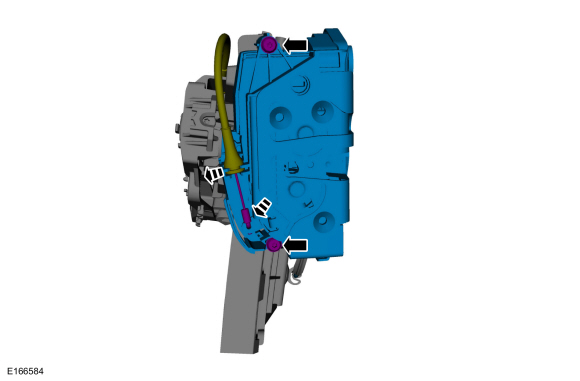

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Выверните винты защелки, отсоедините кабели и снимите защелку передней двери.

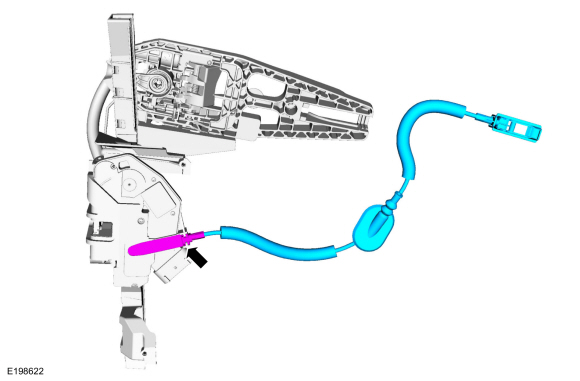

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Отсоедините трос внутренней ручки задней двери от замка задней двери.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Если дверь оснащена функцией подъема одним касанием, электродвигатель стеклоподъемника необходимо инициализировать.
   См.: Инициализация стеклоподъемника двери с электроприводом (501-11 Стекло, рамы и механизмы, общие процедуры).
