Ford Fiesta: Система подвески - Общая информация / Измерение дорожного просвета. Общие процедуры

Специальные инструменты) / Общее оборудование

Проверять

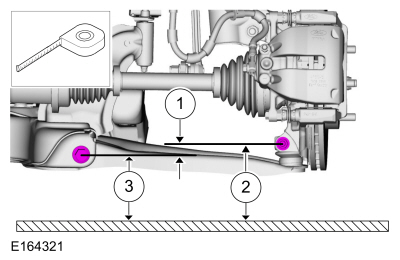

Измерение дорожного просвета — спереди

ПРИМЕЧАНИЕ: Убедитесь, что автомобиль стоит на ровной поверхности, поверхность ровная, а шины накачаны до нужного давления. Автомобиль должен быть с полным баком топлива.

1. 1. Высота посадки = 2-3

   2. Измерение 2

   3. Измерение 3

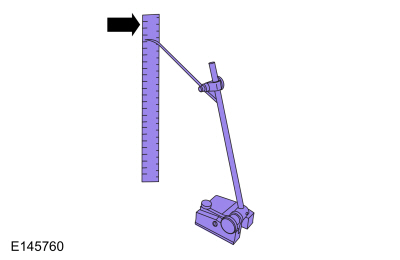

      Используйте общее оборудование: рейсмус

1. С плоскомером, расположенным на плоской, ровной поверхности. поверхность, запишите измерение положения рейсмуса (мерки 2 и 3).
   Используйте общее оборудование: рейсмус

1. Вычтите измерение 2 из измерения 3, чтобы получить передний дорожный просвет.

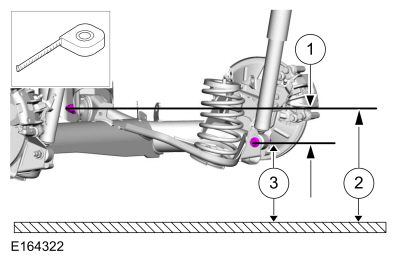

Измерение дорожного просвета — сзади

ПРИМЕЧАНИЕ: Убедитесь, что автомобиль стоит на ровной поверхности, поверхность ровная, а шины накачаны до нужного давления. Автомобиль должен быть с полным баком топлива.

1. 1. Высота посадки = 2-3

   2. Измерение 2

   3. Измерение 3
      Используйте общее оборудование: рейсмус

1. Измерьте расстояние между ровной плоской поверхностью и внутренним болтом переднего нижнего рычага (размер 2).


1. Измерьте расстояние между плоской ровной поверхностью и центр наружного болта переднего нижнего рычага (размер 3).


1. Вычтите измерение 3 из измерения 2, чтобы получить высоту заднего дорожного просвета.
