Ford Fusion: Система климат-контроля - Общая информация / Испаритель. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите сердцевину отопителя.
   См.: Сердцевина отопителя (412-00 Система климат-контроля — Общая информация, снятие и установка).

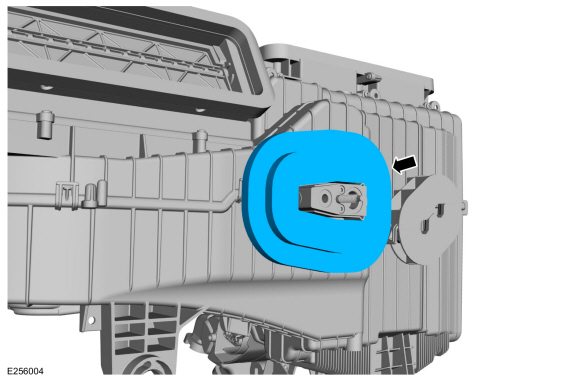

1. Снимите уплотнение корпуса климат-контроля.


1. Снимите болты и термостатический расширительный клапан. Выбросьте уплотнительные прокладки.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

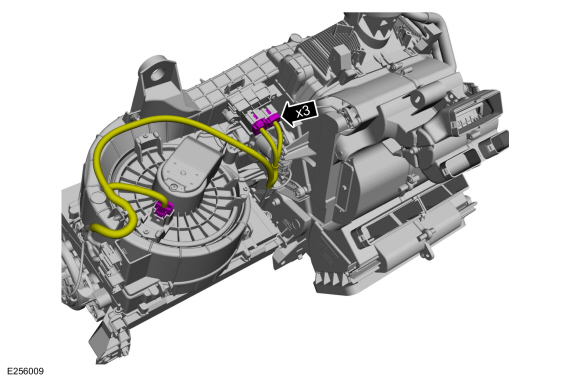

1. Отсоедините двигатель вентилятора и регулятор скорости двигателя вентилятора.

1. Снимите регулятор скорости двигателя вентилятора.

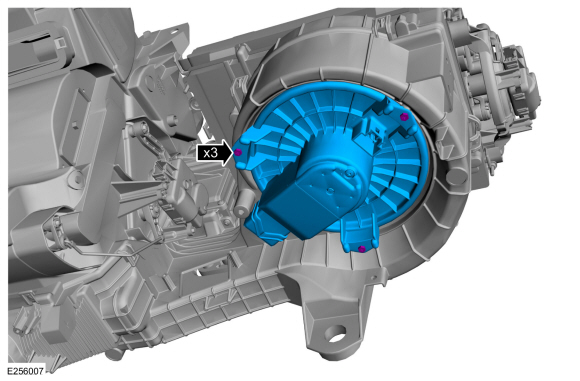

1. Снимите мотор вентилятора.

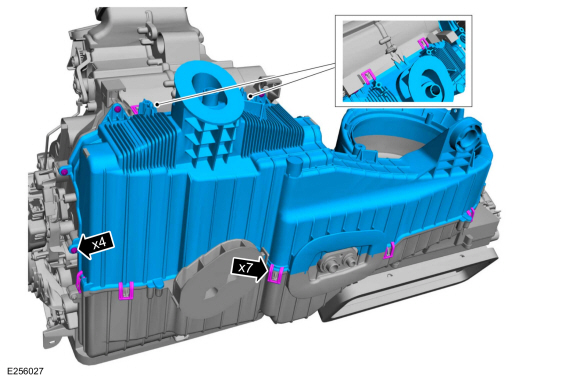

1. Снимите фиксатор и освободите зажимы крепления корпуса климат-контроля.


1. Снимите фиксатор и освободите зажимы крепления корпуса климат-контроля.

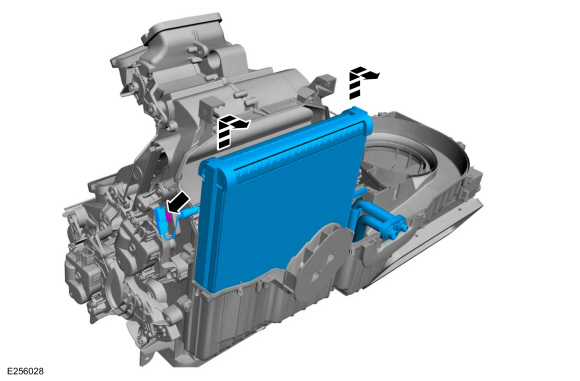

1. Отсоедините датчик температуры испарителя и снимите испаритель.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
