Ford Fusion: система запуска — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / стартер. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Всегда отсоединяйте кабель заземления от аккумуляторной батареи. перед отсоединением клеммы аккумулятора стартера. Если инструмент короткое замыкание на клемме аккумуляторной батареи стартера, инструмент может быстро тепла достаточно, чтобы вызвать ожог кожи. Несоблюдение этой инструкции может привести к серьезной травме.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Когда автомобиль находится в положении N, установите его на подъемник.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите воздухоочиститель.
   См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1. Снимите лоток аккумулятора.
   См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).

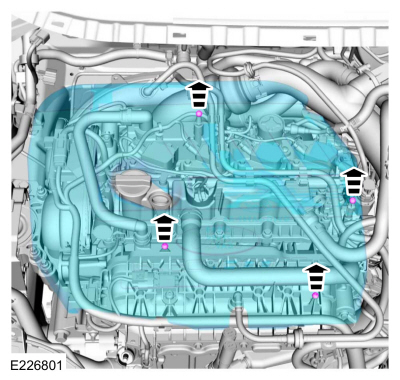

1. Снимите внешний кожух двигателя.


1. 1. Отсоедините трос рычага селектора от рычага контроллера коробки передач.

   2. Снимите болт кронштейна троса рычага селектора и отложите трос селектора в сторону.
      Крутящий момент: 62 фунта на дюйм (7 Нм)

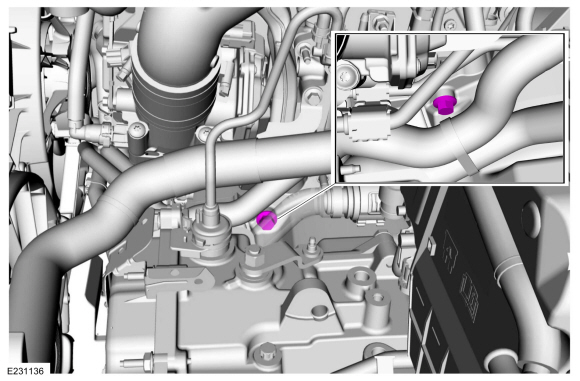

1. Снимите верхний болт крепления стартера.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Снимите фиксаторы и защиту днища.

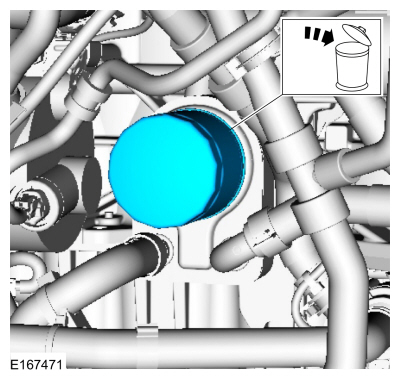

1. ПРИМЕЧАНИЕ: Перед установкой масляного фильтра смажьте прокладку масляного фильтра двигателя чистым моторным маслом.

   Снимите и выбросьте масляный фильтр двигателя.
   Используйте общее оборудование: оборудование для слива масла
   Используйте основное оборудование: ленточный ключ.
   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. УВЕДОМЛЕНИЕ: Если в масле присутствует металл или алюминий кулер, механические проблемы существуют. Неспособность исправить эти опасения может привести к отказу двигателя.



   • Для диагностики механических проблем,
     См.: Двигатель (303-00 Система двигателя — общая информация, диагностика и проверка).
     Используйте общее оборудование: оборудование для слива масла

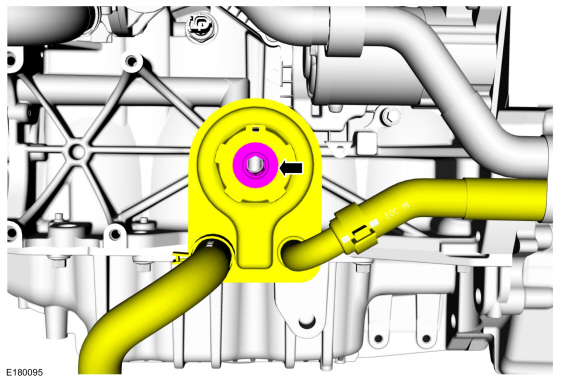

   • Выверните болт масляного радиатора двигателя и отложите масляный радиатор двигателя в сторону.
     Крутящий момент: 41 фунт-фут (55 Нм)

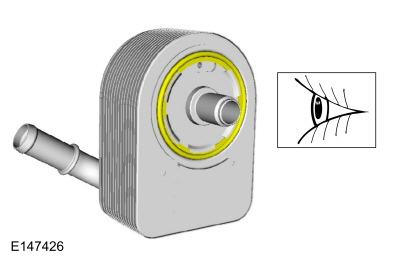

1. Осмотрите прокладку маслоохладителя двигателя и при необходимости замените.


1. Отсоедините электрический разъем датчика давления кондиционера.


1. 1. Снимите стопорную гайку провода управления стартером. и отсоедините провод управления стартером от стартера.
      Крутящий момент: 53 фунта на дюйм (6 Нм)
   2. Снимите стопорную гайку положительного кабеля аккумуляторной батареи и отсоедините положительный кабель аккумуляторной батареи от стартера.
      Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. 1. Отсоедините фиксатор от шпильки.

   2. Снимите болт кабеля заземления и отложите кабель заземления в сторону.
      Крутящий момент: 35 фунт-футов (48 Нм)

1. Снимите гайки с кронштейна и отложите насос охлаждающей жидкости отопителя салона и кронштейн в сторону.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

1. Снимите болты крепления стартера, кронштейн и стартер.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Осмотрите ведущую шестерню стартера и зубчатый венец.
   См.: Проверка ведущей шестерни стартера и зубчатого венца маховика (Система запуска 303-06A — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Проверьте и долейте уровень моторного масла.
   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
