Ford Fusion: Ремонт задней части кузова из листового металла / Передняя панель пола. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Крыша и боковые части кузова сняты для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

1. Обесточьте SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. С обеих сторон:
   Снимите передние и задние сиденья.
   См.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
   См.: Подушка заднего сиденья (501-10B Задние сиденья, Снятие и установка).


1. Если есть:
   Снимите центральную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. Снимите панели отделки стоек A и B.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Расположите ковер и все жгуты проводов подальше от рабочей зоны.

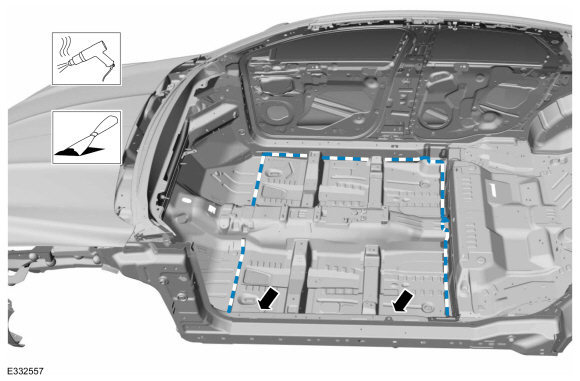

1. Удалите герметик для швов.
   Используйте общее оборудование: фен.
   Используйте общее оборудование: скребок для прямых кромок

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

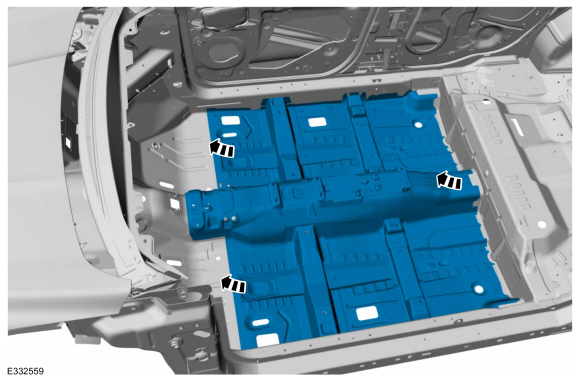

1. ПРИМЕЧАНИЕ: Обратите особое внимание на расположение клеев и герметиков, чтобы облегчить установку.

   Снимите переднюю панель пола.


Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Крыша и боковые части кузова сняты для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

1. Просверлите дюбелями отверстия в сменной передней панели пола.
   Используйте общее оборудование: сверло 8 мм.

1. Установите, правильно расположите и закрепите переднюю панель пола.
   Используйте общее оборудование: плоскогубцы с фиксатором

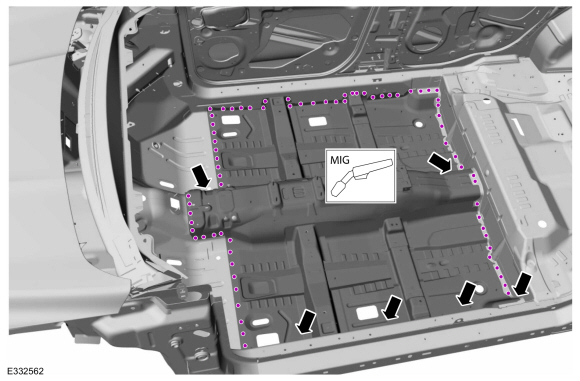

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Зачистите все сварные швы по мере необходимости, используя стандартные методы отделки металла.


1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Установите новые или перенесите заглушки панели пола.


1. Установите купленные на месте прокладки из мастики NVH.


1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.


1. Переместите все жгуты проводов и ковер на прежние места.


1. Если есть:
   Установите центральную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. С обеих сторон:
   Установите переднее и заднее сиденья.
   См.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).
   См.: Подушка заднего сиденья (501-10B Задние сиденья, Снятие и установка).


1. Установите панели отделки стоек A и B.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Перезагрузите SRS.
   См.: Отключение и повторное включение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
