Ford Fusion: Наружное освещение / Регулировка фар. Общие процедуры

Корректирование

1. ПРИМЕЧАНИЕ: Если ссылка на флэш-видео не загружается или несовместимо с вашим браузером, версия видео в формате .wmv может быть доступ по адресу: http://www.fordservicecontent.com/Ford_Content/videos/FusionHeadlampAdj2.wmv

   Нажмите на ссылку выше, чтобы просмотреть видео.


Все типы фар

ПРИМЕЧАНИЕ: Информацию о расположении регулировочного винта фар см. в литературе для владельца.

ПРИМЕЧАНИЕ: Обратитесь к руководству по техосмотру вашего государственного транспортного средства, чтобы узнать рекомендуемые диапазоны допусков для визуального прицеливания.

ПРИМЕЧАНИЕ: Горизонтальная цель не регулируется.

1. Определите тип фары. Транспортные средства оборудованы с визуально оптическим выравниванием по левому краю (VOL) или визуально оптическим выравниванием Правые (VOR) фары. На рассеивателе фары выгравировано маленькими буквами одно из следующих: VOL и SAE или VOR и SAE.


1. ПРИМЕЧАНИЕ: Перед началом регулировки фар необходимо выполнить входные условия.

   • Автомобиль должен стоять на ровной поверхности.

   • Шины должны быть правильно накачаны.

   • Транспортное средство должно быть нормально загружено.

   • Фары должны быть чистыми.

   • Фары должны работать исправно.

   • Переключатель пневматической подвески должен быть включен (при наличии).


1. ПРИМЕЧАНИЕ: Вертикальная стена или экран должны иметь ширину не менее 2,4 м (8 футов).

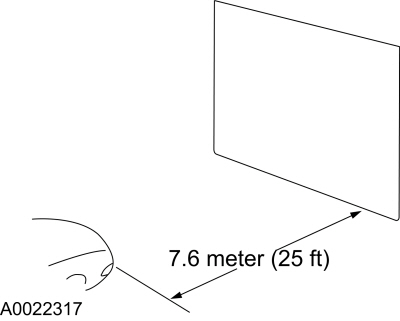

   Припаркуйте автомобиль на ровной поверхности приблизительно 7,6 м (25 футов) от вертикальной стены или экрана непосредственно перед ним.


1. ПРИМЕЧАНИЕ: Центр лампы ближнего света иногда отмечается на объективе (круг, перекрестие или другая метка) или центр отражателя ближнего света, экрана лампы или проектора ближнего света внутренняя линза.

   Измерьте высоту центра фары до земли и запишите результат измерения.


1. ПРИМЕЧАНИЕ: Используйте отрезок малярной ленты длиной 2,4 м (8 футов) в качестве горизонтальной контрольной линии.

   • Для автомобилей с высотой центра лампы фары ниже 95 см (37,5 дюймов) поместите горизонтальную контрольную линию, равную высота центра лампы фары.

   • Для автомобилей с высотой центра лампы фары между 95 см - 105 см (37,5 - 41,5 дюйма), поместите горизонтальную контрольная линия на высоте центра лампы фары минус 1,3 см (0,5 дюйм).

   • Для автомобилей с высотой центра лампы фары выше 105 см (41,5 дюйма), поместите горизонтальную контрольную линию в высота центра лампы фары минус 2,5 см (1,0 дюйм).


1. ПРИМЕЧАНИЕ: Выполняйте эту процедуру в темном помещении, чтобы лучше видеть диаграмму направленности фар.

   Включите фары ближнего света, чтобы осветить стену или экран, и откройте капот.


1. ПРИМЕЧАНИЕ: Отсечка диаграммы направленности горизонтальная линия диаграммы направленности, где происходит МАКСИМАЛЬНОЕ изменение между светом и тьмой.

   На стене или экране найдите срез луча.


Фары типа ВОР

ПРИМЕЧАНИЕ: Процедура применима как к левой, так и к правой фаре с VOR, формованной на рассеивателе.

1. ПРИМЕЧАНИЕ: Внешний вид диаграммы направленности VOR может различаться в зависимости от автомобиля.

   В правой части диаграммы направленности имеется отчетливая отсечка.

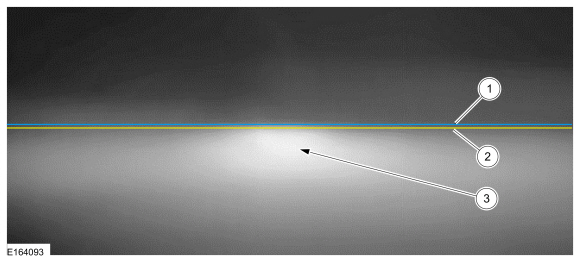

1. • 1 - Горизонтальная опорная линия

   • 2 - Отрезать

   • 3 - Зона высокой интенсивности


1. ПРИМЕЧАНИЕ: Выровняйте одну фару, закрывая другую фару.

   Выровняйте фары по горизонтальному эталону линия. При необходимости отрегулируйте фару с помощью регулятора фар. винт.


1. Повторите предыдущий шаг для оставшейся фары.


Фары головного света типа VOL

ПРИМЕЧАНИЕ: Процедура применима как к левой, так и к правой фаре с отлитым на рассеивателе VOL.

1. ПРИМЕЧАНИЕ: Внешний вид диаграммы направленности VOL может различаться в зависимости от автомобиля.

   Для фар типа VOL имеется четкая светотеневая граница в левой части диаграммы направленности. Край этой границы должен располагаться на 5 см (2 дюйма) ниже горизонтальной контрольной линии.

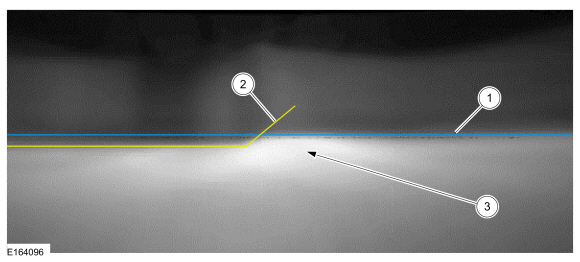

1. • 1 - Горизонтальная опорная линия

   • 2 - Отрезать

   • 3 - Зона высокой интенсивности


1. ПРИМЕЧАНИЕ: Выровняйте одну фару, закрывая другую фару.

   Выровняйте фары по горизонтальному эталону линия. При необходимости отрегулируйте фару с помощью регулятора фар. винт.


1. Повторите предыдущий шаг для оставшейся фары.
