Ford Fusion: Внешнее освещение / Регулировка передних противотуманных фар. Общие процедуры

Активация

1. ПРИМЕЧАНИЕ: Горизонтальная наводка не требуется для этой машины и не регулируется. Проконсультируйтесь с вашим государственным центром техосмотра для рекомендуемые диапазоны допусков для визуального прицеливания.

   1. Перед началом регулировки блока противотуманных фар:

   • Проверьте накачку шин.

   • Убедитесь, что в автомобиле нет других грузов, кроме половины топливного бака.

   • Убедитесь, что автомобиль стоит на ровной поверхности.

   • Убедитесь, что противотуманные фары и фары чистые.

   • Убедитесь, что фары работают и правильно направлены.


1. ПРИМЕЧАНИЕ: Вертикальный настенный экран должен быть не менее 2,4 м (7,87 фута).

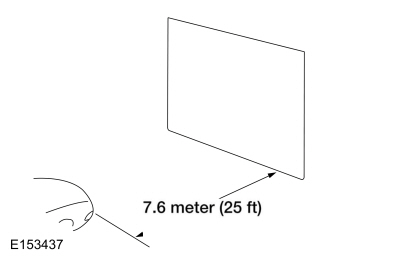

   Припаркуйте автомобиль на ровной поверхности примерно 7,6 м. (24,93 фута) от вертикальной стены или экрана прямо перед ним.


1. Правильное визуальное прицеливание противотуманных фар – вверху. край зоны высокой интенсивности на 101,6 мм (4 дюйма) ниже горизонтали центр противотуманных фар.

   1. Верхний край зоны высокой интенсивности.

   2. Высота центров противотуманных фар.

   3. Автомобильная ось.

   4. 10 см (4 дюйма)
