Ford Fusion: электрические компоненты рулевого колеса и колонки / корпус цилиндра замка зажигания. Снятие и установка

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Шасси / Рулевая система / Электрические компоненты рулевого колеса и колонки / Корпус цилиндра замка зажигания. Снятие и установка

Удаление

  1. Ford Fusion. Ignition Lock Cylinder Housing. Removal and Installation ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

    Соблюдайте меры предосторожности для здоровья и безопасности.
    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
  1. Удалите SCCM.
    См.: Модуль управления рулевой колонкой (SCCM) (211-05 Электрические компоненты рулевого колеса и рулевой колонки, снятие и установка).

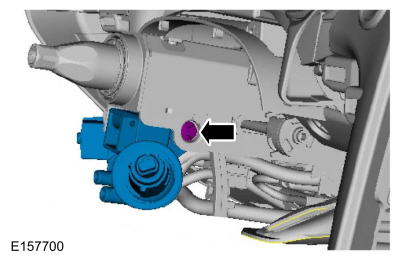

  1. Снимите правый боковой болт.
Ford Fusion. Ignition Lock Cylinder Housing. Removal and Installation

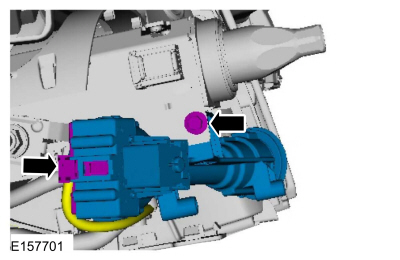

  1. Отсоедините электрический разъем и снимите левый боковой болт.
Ford Fusion. Ignition Lock Cylinder Housing. Removal and Installation

Монтаж

УВЕДОМЛЕНИЕ: Болты корпуса личинки замка зажигания должны быть затянуты в порядке следующих шагов. В противном случае заедание зажигания может произойти повреждение цилиндра и замка зажигания.

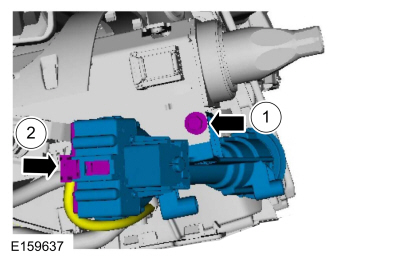

  1. Установите правый боковой болт.
Ford Fusion. Ignition Lock Cylinder Housing. Removal and Installation
  1. Установите болт с левой стороны и подсоедините электрический разъем.
Ford Fusion. Ignition Lock Cylinder Housing. Removal and Installation
  1. Установите SCCM.
    См.: Модуль управления рулевой колонкой (SCCM) (211-05 Электрические компоненты рулевого колеса и рулевой колонки, снятие и установка).
