Ford Fusion: задняя подвеска / вертикальная тяга нижнего рычага. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

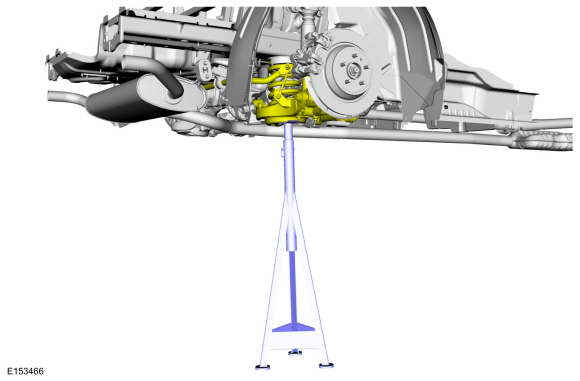

1. Поддержите заднюю подвеску на высоте дорожного просвета.
   Используйте общее оборудование: подставки для транспортных средств/осей.

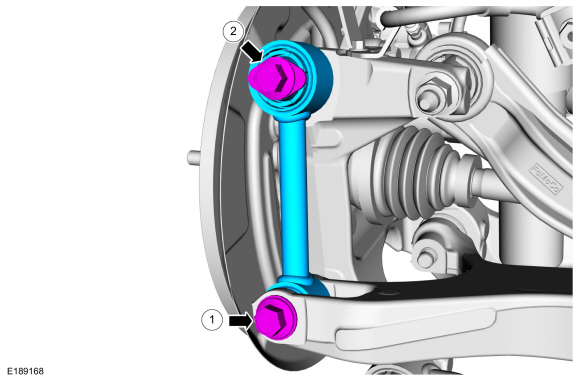

1. 1. Снимите болт вертикального соединения нижнего рычага с нижним рычагом.

   2. Снимите болт крепления вертикального звена нижнего рычага к поворотному кулаку и снимите вертикальное звено нижнего рычага.


Монтаж

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

   Установите вертикальное звено нижнего рычага.

   1. Установите болт вертикального соединения нижнего рычага с поворотным кулаком.
      Крутящий момент: 129 фунт-футов (175 Нм)
   2. Установите болт крепления вертикального звена нижнего рычага к нижнему рычагу.
      Крутящий момент:
      Алюминиевый нижний рычаг:: 129 фунт-футов (175 Нм)
      Чугунный нижний рычаг:: 103 фунт-фута (140 Нм)

1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
