Ford Fusion: задняя подвеска / поворотный кулак — FWD. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

Все автомобили

1. Снимите подшипник колеса и ступицу колеса.
   См.: Подшипник колеса и ступица колеса — FWD (204-02 Задняя подвеска, снятие и установка).


Автомобили с датчиком скорости вращения колеса, установленным на поворотном кулаке

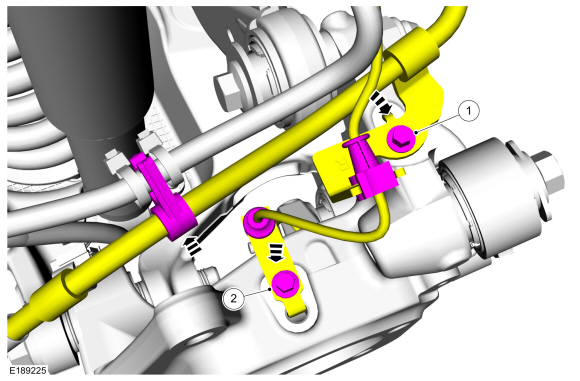

1. 1. Выверните болт датчика скорости вращения колеса и отложите датчик скорости вращения колеса в сторону.

   2. Снимите болт кронштейна тормозного шланга и отложите кронштейн тормозного шланга в сторону.


Автомобили с датчиком скорости вращения колеса, установленным на подшипнике

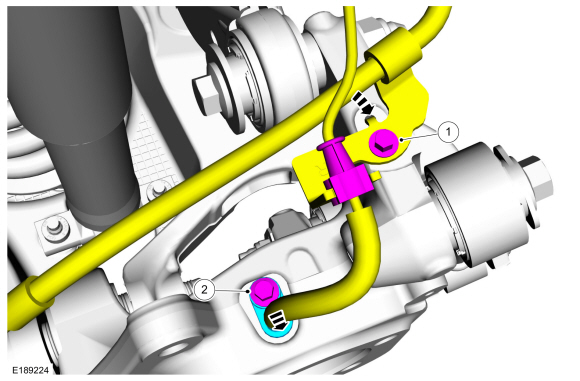

1. Отсоедините хомут тормозного шланга.

   1. Снимите болт крепления кронштейна датчика скорости вращения колеса и отложите кронштейн датчика скорости вращения колеса в сторону.

   2. Снимите болт кронштейна тормозного шланга и отложите кронштейн тормозного шланга в сторону.


Все автомобили

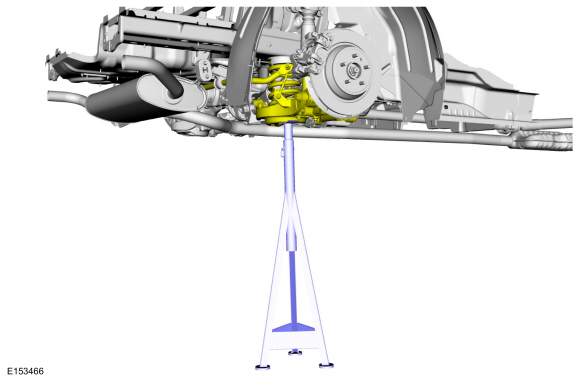

1. Поддержите заднюю подвеску на высоте дорожного просвета.
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. Снимите вертикальную тягу нижнего рычага.
   См.: Вертикальная тяга нижнего рычага (204-02 Задняя подвеска, снятие и установка).

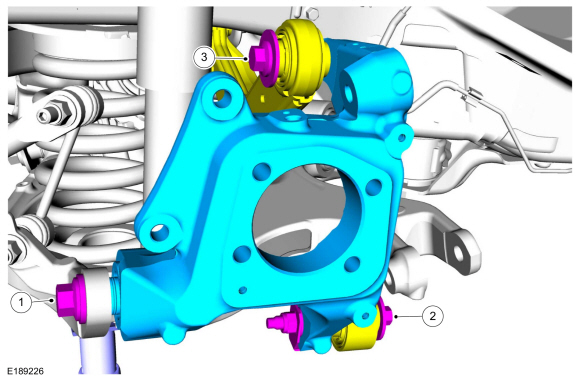

1. 1. Снимите болт крепления нижнего рычага к поворотному кулаку.

   2. Снимите болт крепления схождения к поворотному кулаку и контргайку.

   3. Выверните болт крепления верхнего рычага к поворотному кулаку и снимите поворотный кулак.


Монтаж

Все автомобили

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

   1. Расположите поворотный кулак и установите болт крепления верхнего рычага к поворотному кулаку.
      Крутящий момент: 136 фунт-футов (185 Нм)
   2. Установите болт крепления схождения к поворотному кулаку и контргайку.
      Крутящий момент: 76 фунт-футов (103 Нм)
   3. Установите болт крепления нижнего рычага к поворотному кулаку.
      Крутящий момент:
      Алюминиевый нижний рычаг:: 203 фунт-фута (275 Нм)
      Чугунный нижний рычаг:: 166 фунт-футов (225 Нм)

1. Установите вертикальное звено нижнего рычага.
   См.: Вертикальная тяга нижнего рычага (204-02 Задняя подвеска, снятие и установка).


Автомобили с датчиком скорости вращения колеса, установленным на подшипнике

1. Защелкните хомут тормозного шланга.

   1. Расположите кронштейн тормозного шланга и установите болт кронштейна тормозного шланга.
      Крутящий момент: 124 фунта на дюйм (14 Нм)
   2. Расположите кронштейн датчика скорости вращения колеса и установите болт крепления кронштейна датчика скорости вращения колеса.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)

Автомобили с датчиком скорости вращения колеса, установленным на поворотном кулаке

1. 1. Расположите кронштейн тормозного шланга и установите болт кронштейна тормозного шланга.
      Крутящий момент: 124 фунта на дюйм (14 Нм)
   2. Расположите датчик скорости колеса и установите болт датчика скорости колеса.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)

Все автомобили

1. Установите подшипник колеса и ступицу колеса.
   См.: Подшипник колеса и ступица колеса — FWD (204-02 Задняя подвеска, снятие и установка).


1. Проверьте и при необходимости отрегулируйте схождение задних колес.
   См.: Регулировка схождения задних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
